铂热电阻温度测量电路的设计

《传感器原理及应用》基于PT100温度传感器的温度测量电路设计实验报告1.实验功能要求了解铂热电阻的特性与应用；熟悉铂热电阻测温电路；利用P100铂电阻测量温度源的温度；记录温度与测量电路电压输出数据2.实验所用传感器原理利用导体电阻随温度变化的特性，可以制成热电阻，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。

常用的热电阻有铂电阻(650℃以内)和铜电阻(150℃以内)。

铂电阻是将0.05~0.07mm的铂丝绕在线圈骨架上封装在玻璃或陶瓷管等保护管内构成。

在0-650℃以内。

铂电阻一般是三线制，其中一端接一根引线另一端接二根引线，主要为远距离测量消除引线电阻对桥臂的影响(近距离可用二线制，导线电阻忽略不计。

)。

实际测量时将铂电阻随温度变化的阻值通过电桥转换成电压的变化量输出，再经放大器放大后直接用电压表显示。

3.实验电路PT100铂电阻测温电路经验P100电压采集放大电路:前半部分是4.096V恒压源电路，然后是一个桥式电压采样电路，后面是一个电压放大电路。

一、4.096V恒压源电路因Vref=2.5V，故有4.096=(1+R1/R2)*2.5，得出R1/R2=1.6384，可以通过调节滑动变阻器实现。

二、桥式电压采样电路这是一个桥式电压采样电路，其原理是将V2作为参考电压，通过V1的变化去得到一个相对的电压数值，这样就能得到PT100的电阻数值，从而得到当前温度数值。

其中相对数值是通过R7去调节，可以是任意，其R7的主要作用还是在校准温度使用。

根据项目需要，现在使用的R7的阻值是138.5002Ω，也就是PT100在100摄氏度是的温度数值。

三、电压放大电路分析电路:1根据"虚断"原则，流过R3和R8电流相等(V1-Vx)/R3=Vx/R82根据“虚断"原则，流过R6和R1电流相等(V2-Vout)/(R6+R1)=(V2-Vy)/R6 3根据"“虚短"原则，Vy=Vx4根据这3个公式得出:11V1-10V2=Vout理想要的数值是10倍的放大倍数，但是现在在输出端多了减了V1，根据模拟的数值可知，V1的取值范围是0.215-0.36835241646对应温度范围是44.032- 75.43。

PT100铂热电阻测温实验PT100铂热电阻测温实验一、实验目的1.了解PT100铂热电阻的测温原理；2.掌握PT100铂热电阻的测温方法；3.学会使用数据采集仪进行温度测量。

二、实验原理PT100铂热电阻是一种利用铂金电阻随温度变化的特性来测量温度的传感器。

其基本原理是：在0℃时，PT100铂热电阻的阻值为100Ω，随着温度的升高，其阻值按一定规律增加。

通过测量PT100铂热电阻的阻值，可以推算出相应的温度值。

PT100铂热电阻的阻值与温度之间的关系可以用斯特曼方程表示：R(T) = R0(1 + AT + BT^2 + CT^3(1 - T0))其中，R(T)为温度T时的阻值，R0为0℃时的阻值，A、B、C为斯特曼系数，T0为参考温度（通常为0℃）。

在本实验中，我们只需要知道R0和A的值即可进行温度测量。

根据国际电工委员会（IEC）标准，PT100铂热电阻的R0为100Ω，A 为3.9083×10^-3℃。

三、实验步骤1.将PT100铂热电阻接入数据采集仪的输入通道；2.打开数据采集仪软件，设置采样率和采样时间；3.将数据采集仪与计算机连接，启动数据采集软件；4.将PT100铂热电阻放入恒温槽中，设置恒温槽的温度；5.等待恒温槽温度稳定后，记录数据采集仪显示的温度值；6.重复步骤4和5，改变恒温槽的温度，记录多个温度值；7.将实验数据整理成表格，进行分析和处理。

四、实验结果与分析实验数据如下表所示：根据实验数据，我们可以得出以下结论：1.PT100铂热电阻的测温精度较高，相对误差在±0.5%以内；2.随着温度的升高，PT100铂热电阻的阻值逐渐增大，与斯特曼方程的描述相符；3.数据采集仪能够准确地采集PT100铂热电阻的温度信号，并将其转换为数字量输出。

五、实验总结与体会通过本次实验，我们了解了PT100铂热电阻的测温原理和方法，并掌握了使用数据采集仪进行温度测量的技能。

基于PT100热电阻的简易温度测量仪摘要：本文首先简要介绍了铂电阻PT100的特性以及测温的方法，在此基础上阐述了基于PT100的温度测量系统设计。

在本设计中，是以铂电阻PT100作为温度传感器，采用恒流测温的方法，通过单片机进行控制，用放大器、A/D转换器进行温度信号的采集。

通过对电路的设计，减小了测量电路及PT100自身的误差，使温控精度在0℃～100℃范围内达到±0.1℃。

本文采用STC89C52RC单片机，TLC2543 A/D转换器，AD620放大器，铂电阻PT100及液晶系统，编写了相应的软件程序,使其实现温度及温度曲线的实时显示。

该系统的特点是：使用简便；测量精确、稳定、可靠；测量范围大；使用对象广。

关键词：PT100 单片机温度测量 AD620 TL431AbstractThis article briefly describes the characteristics of PT100 platinum resistance and temperature measurement method, on the basis it describes the design of temperature measurement system based on PT100. In this design, it is use a PT100 platinum resistance as temperature sensor, in order to acquisition the temperature signal, it use of constant-current temperature measurement method and use single-chip control, Amplifier, A / D converter. It can still improve the perform used two-wire temperature circuit and reduce the measurement eror. The temperature precision is reached ±0.1℃ between 0℃～100℃.The system contains SCM(STC89C52), analog to digital convert department (TLC2543), AD620 amplifier, PT100 platinum, LCD12864, write the corresponding software program to achieve real-time temperature display. The system is simple , accurate , stable and wide range. Keywords:PT100 MCU Temperature Measures AD620 TL431目录前言 (4)第一章方案设计与论证 (6)1.1 传感器的选择 (6)1.2 方案论证 (7)1.3 系统的工作原理 (8)1.4 系统框图 (9)第二章硬件设计 (9)2.1 PT100传感器特性和测温原理 (9)2.2 硬件框图以及简要原理概述 (11)2.3 恒流源模块测温模块设计方案 (11)2.4 信号放大模块 (12)2.5 A/D转换模块 (15)2.6 单片机控制电路 (18)2.7 显示模块 (19)第三章软件设计 (19)3.1系统总流程的设计 (19)3.2 主函数的设计 (20)3.3 温度转换流程图的设计 (21)3.4 显示流程图 (21)3.5 按键流程的设计 (22)第四章数据处理与性能分析 (23)4.1采集的数据及数据处理 (23)4.2 性能测试分析 (23)第五章结论与心得 (24)1 结论 (24)2 心得 (24)附录1 原理图 (25)附录2 元器件清单 (26)附录3 程序清单 (27)前言随着科技的发展和“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。

PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。

PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。

三线制pt100热电阻测温电路的设计以三线制PT100热电阻测温电路的设计为标题，本文将详细介绍该电路的设计原理、组成部分以及工作原理。

一、设计原理三线制PT100热电阻测温电路是一种常用的温度测量电路，其基本原理是利用PT100热敏电阻的温度特性来测量被测温度。

PT100热敏电阻是一种铂电阻，其电阻值随着温度的变化而变化，具有较高的精度和稳定性。

二、组成部分1. PT100热敏电阻：PT100热敏电阻是测温电路的核心元件，其电阻值与温度成正比，通常采用铂电阻材料制成。

2. 增加电阻：为了提高电路的灵敏度和测量范围，通常在PT100热敏电阻前串联一个固定电阻，使电路的总电阻变化更大。

3. 恒流源：为了保持电路中的恒定电流，通常在电路中加入一个恒流源，保证电流的稳定性。

4. 运放：为了放大电路中的微弱信号，通常在电路中加入一个运放，以提高电路的灵敏度和抗干扰能力。

5. A/D转换器：为了将模拟信号转换为数字信号，通常在电路中加入一个A/D转换器，以便通过数字方式读取温度值。

三、工作原理1. 恒流源通过PT100热敏电阻和增加电阻形成一个电桥电路，使电流通过PT100热敏电阻。

2. PT100热敏电阻的电阻值随温度的变化而变化，从而使电桥电路产生不平衡电压。

3. 运放对电桥电路的不平衡电压进行放大，输出一个与温度成正比的电压信号。

4. A/D转换器将模拟信号转换为数字信号，通过数字方式读取并显示温度值。

四、电路设计注意事项1. 选择合适的PT100热敏电阻：根据被测温度范围选择合适的PT100热敏电阻，确保其电阻值变化在合适的范围内。

2. 确保电路的稳定性：恒流源和运放的选择要保证电路的稳定性，避免温度变化对测量结果的影响。

3. 抗干扰能力：合理布局电路，采取屏蔽措施，提高电路的抗干扰能力，避免外界干扰对测量结果的影响。

4. 温度补偿：由于PT100热敏电阻的温度特性并非完全线性，为了提高测量的准确性，可以进行温度补偿，校正测量结果。

热电阻测温仪检测电路课程设计热电阻测温仪是一种常见的温度测量设备，利用热电阻的电阻与温度之间的关系来实现温度的测量。

它具有简单、精度高、响应快等优点，广泛应用于工业、科研、医疗等领域。

本课程设计旨在设计一个基于热电阻测温仪的温度检测电路，并结合相关理论知识进行实验验证。

一、设计目标和原理设计目标：设计一个精度高、稳定可靠的温度检测电路，能够测量介于-50~150°C范围内的温度，并能够实时显示温度数值。

原理介绍：热电阻测温仪原理是基于热电阻元件的电阻与温度之间的关系。

常见的热电阻元件有铂电阻（PT100、PT1000）、镍电阻（Ni100、Ni1000）等，根据不同材料的特性，构造相应的测温电路。

二、硬件设计1.选择热电阻元件：根据设计要求选择合适的热电阻元件，如PT100。

2.连接方式：将热电阻元件与电路板连接，通常使用3线或4线制连接。

其中3线制只需两根导线来接电阻元件，电阻线与导线线头焊接；4线制需要四根导线，两根用来接电阻元件，另外两根用来进行电流的测量。

3.扩散电阻：由于热电阻元件尺寸较小，为增加灵敏度，并消除受周围温度影响，可以使用金属盖片等进行扩散，使得热电阻元件能够更好地感应温度。

4.制作电路板：根据电路设计，制作相应的电路板。

三、电路设计1. PT100测温电路设计：选用PT100作为测温元件。

将PT100连接至电路板上，通过电流源（如电阻）提供恒定的电流，测量电阻两端电压，进而计算出温度数值。

2.信号放大电路设计：由于PT100的电阻变化很小，为了提高检测精度，需要设计相应的信号放大电路对电压进行放大。

3.温度传感器接口设计：为了方便与其他设备的连接，设计一个温度传感器接口，以便输出温度信号。

四、软件编程1.采集和处理温度数据：利用单片机或其他开发板，编写相应的程序对温度信号进行采集和处理，包括滤波、线性化、单位换算等操作。

2.数字显示：将处理后的温度数值通过数字显示模块进行实时显示。

实验二十四 PT100 铂热电阻测温实验实验知识储备1．铂热电阻工作原理铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。

温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，具有可靠性好、热响应时间短等优点，且电气性能稳定。

铂热电阻是一种精确、灵敏、稳定的温度传感器。

铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小，因此它可以制成各种微型温度传感器探头。

可用于-200～+420℃范围内的温度。

2．PT100 设计参数PT100 铂电阻A 级在0℃时的电阻值R0=100±0.06 Ω；B 级R0=100±0.12 Ω，PT100铂热电阻各种温度对应阻值见分度表23-1。

PT100R 允许通过的最大测量电流为5mA，由此产生的温升不大于0.3℃。

设计时PT100上通过电流不能大于5mA。

图2-1-1铂电阻的温度特性实验目的1．通过自行设计热电阻测温实验方案，加深对温度传感器工作原理的理解。

2．掌握测量温度的电路设计和误差分析方法。

实验内容1．设计PT100 铂热电阻测温实验电路方案；2．测量PT100 的温度与电压关系，要求测温范围为：室温～65℃；温度测量精度：±2℃；输出电压≤4V，输出以电压V方式记录。

3．通过测量值进行误差分析。

实验步骤1、完成系统方案设计；实验方案初步设定为如下：图2-实验方案电路图电阻阻值计算：考虑图中电路，当铂电阻变化ΔR时，电桥电压：ΔU=E2−R3ER3+R0+ΔR0=EΔR02(R3+R0+ΔR0)，只有当R3取很大时才能保持线性。

故取R3为350欧姆，R1和R2以及电位器选用仪器上的变阻器，通过调整使节点1和节点2对应的电压差为零，这样当铂电阻受温度的影响发生变化时就会引起节点间的电压差，在实验时，考虑到差动放大器可以临时调节放大倍数，所以此处放大器只作为更进一步调节的备用元件。

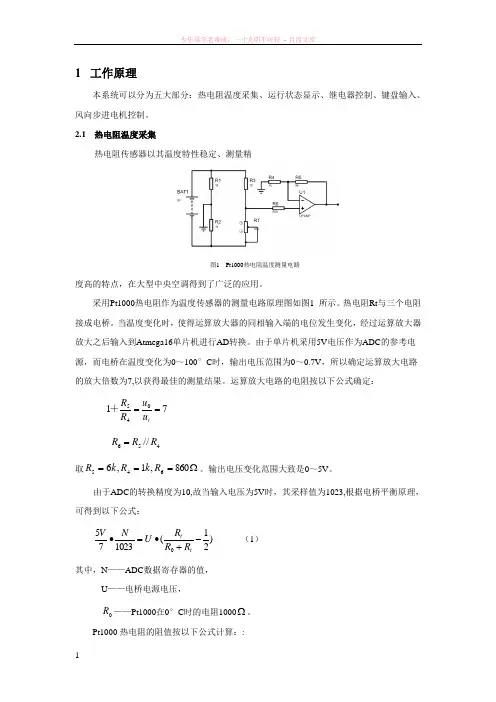

1 工作原理本系统可以分为五大部分：热电阻温度采集、运行状态显示、继电器控制、键盘输入、风向步进电机控制。

2.1 热电阻温度采集热电阻传感器以其温度特性稳定、测量精图1 Pt1000热电阻温度测量电路度高的特点，在大型中央空调得到了广泛的应用。

采用Pt1000热电阻作为温度传感器的测量电路原理图如图1 所示。

热电阻Rt 与三个电阻接成电桥。

当温度变化时，使得运算放大器的同相输入端的电位发生变化，经过运算放大器放大之后输入到Atmega16单片机进行AD 转换。

由于单片机采用5V 电压作为ADC 的参考电源，而电桥在温度变化为0～100°C 时，输出电压范围为0～0.7V ，所以确定运算放大电路的放大倍数为7,以获得最佳的测量结果。

运算放大电路的电阻按以下公式确定：71045==iu u R R ＋ 456//R R R =取Ω===860,1,6645R k R k R 。

输出电压变化范围大致是0～5V 。

由于ADC 的转换精度为10,故当输入电压为5V 时，其采样值为1023,根据电桥平衡原理，可得到以下公式：)21(1023750-+•=•t t R R R U N V （1） 其中，N ——ADC 数据寄存器的值，U ——电桥电源电压，0R ——Pt1000在0°C 时的电阻1000Ω。

Pt1000热电阻的阻值按以下公式计算：:)1(20t B t A R R t ⋅+⋅+= （2）Rt ——温度为t 时铂热电阻的电阻值，Ω；t ——温度，℃；0R ——Pt1000在0°C 时的电阻1000Ω。

A ——分度常数，A ＝0.0038623139728B ——分度常数，B ＝-0.00000065314932626用Visual 根据以上公式（1）、（2）生成用N 来查找温度t 的程序表格，其代码如下：Private Sub Pt1000()Me .Cursor = Cursors.WaitCursortxtTab.Clear()Dim U As Integer = 9 '电桥电源电压'热电阻0度时的电阻值Dim Pt1000_R0 As Integer = 1000Dim n As IntegerDim sngT As SingleDim sngRt As SingletxtTab.AppendText("const float Pt1000Tab[]={" & Chr(13) & Chr(10))For n = 0 To 1023sngRt = (10000 * n + 7161000 * U) / (7161 * U - 10 * n)sngT = (-const_A + Sqrt(const_A ^ 2 - 4 * const_B * (1 - sngRt / Pt1000_R0))) / (2 * const_B)If n < 1023 Then txtTab.AppendText(Format(Abs(sngT), "0.0") & ", /* " & n &" */")Else txtTab.AppendText(Format(Abs(sngT), "0.0") & " /* " & n & " */" & Chr(13)& Chr(10) & "};")End IfIf n Mod 5 = 0 ThentxtTab.AppendText(Chr(13) & Chr(10))End IfNexttxtTab.SelectAll()txtTab.Copy()Me .Cursor = Cursors.DefaultEnd Sub生成的程序常数表格（1024个值）部分如下：const float Pt1000Tab[]={0.0, /* 0 */ 0.1, /* 1 */0.2, /* 2 */0.2,……63.4, /* 696 */63.5, /* 697 */……99.3, /* 1022 */99.4 /* 1023 */};2.2 运行状态显示本系统采用一块16×4的字符型液晶模块，这种类型的LCD应用很广泛，其控制驱动主芯片为HD44780及其扩展驱动芯片HD44100（或兼容芯片），少量阻、容元件，结构件等装配在PCB板上而成。

PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:GAGGAGAGGAFFFFAFAF传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：GAGGAGAGGAFFFFAFAF单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。

实际上，500 个字的理想值GAGGAGAGGAFFFFAFAF是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的500℃ 在实际计算时的取值是 450 而不是 500 。

450/1023*5/(0.33442-0.12438)≈10.47 。
