建筑工程常见钢筋焊接接头形式及要求

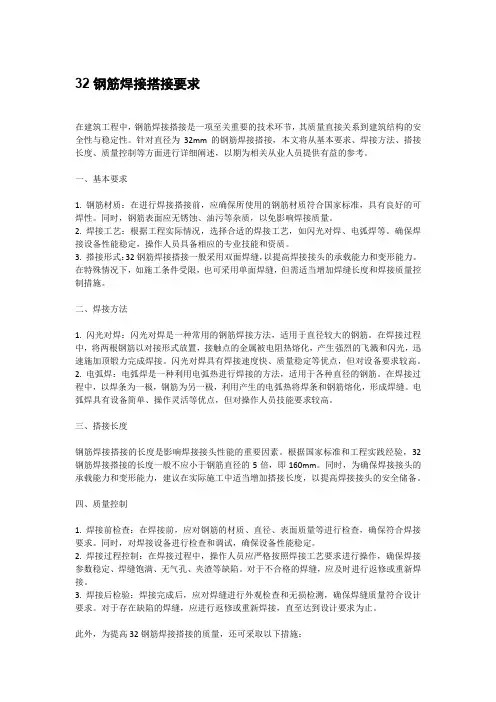

32钢筋焊接搭接要求在建筑工程中，钢筋焊接搭接是一项至关重要的技术环节，其质量直接关系到建筑结构的安全性与稳定性。

针对直径为32mm的钢筋焊接搭接，本文将从基本要求、焊接方法、搭接长度、质量控制等方面进行详细阐述，以期为相关从业人员提供有益的参考。

一、基本要求1. 钢筋材质：在进行焊接搭接前，应确保所使用的钢筋材质符合国家标准，具有良好的可焊性。

同时，钢筋表面应无锈蚀、油污等杂质，以免影响焊接质量。

2. 焊接工艺：根据工程实际情况，选择合适的焊接工艺，如闪光对焊、电弧焊等。

确保焊接设备性能稳定，操作人员具备相应的专业技能和资质。

3. 搭接形式：32钢筋焊接搭接一般采用双面焊缝，以提高焊接接头的承载能力和变形能力。

在特殊情况下，如施工条件受限，也可采用单面焊缝，但需适当增加焊缝长度和焊接质量控制措施。

二、焊接方法1. 闪光对焊：闪光对焊是一种常用的钢筋焊接方法，适用于直径较大的钢筋。

在焊接过程中，将两根钢筋以对接形式放置，接触点的金属被电阻热熔化，产生强烈的飞溅和闪光，迅速施加顶锻力完成焊接。

闪光对焊具有焊接速度快、质量稳定等优点，但对设备要求较高。

2. 电弧焊：电弧焊是一种利用电弧热进行焊接的方法，适用于各种直径的钢筋。

在焊接过程中，以焊条为一极，钢筋为另一极，利用产生的电弧热将焊条和钢筋熔化，形成焊缝。

电弧焊具有设备简单、操作灵活等优点，但对操作人员技能要求较高。

三、搭接长度钢筋焊接搭接的长度是影响焊接接头性能的重要因素。

根据国家标准和工程实践经验，32钢筋焊接搭接的长度一般不应小于钢筋直径的5倍，即160mm。

同时，为确保焊接接头的承载能力和变形能力，建议在实际施工中适当增加搭接长度，以提高焊接接头的安全储备。

四、质量控制1. 焊接前检查：在焊接前，应对钢筋的材质、直径、表面质量等进行检查，确保符合焊接要求。

同时，对焊接设备进行检查和调试，确保设备性能稳定。

2. 焊接过程控制：在焊接过程中，操作人员应严格按照焊接工艺要求进行操作，确保焊接参数稳定、焊缝饱满、无气孔、夹渣等缺陷。

钢筋连接搭接施工方法钢筋连接搭接是混凝土结构施工中的重要环节，用于保证结构的强度和稳定性。

本文将介绍钢筋连接搭接的施工方法，包括常用的搭接形式和步骤，以及施工过程中需要注意的问题。

一、搭接形式常见的钢筋连接搭接形式包括搭接接头、焊接接头和机械连接接头。

选择适当的搭接形式要根据具体的工程要求和钢筋材料的特性进行决定。

1. 搭接接头：搭接接头是通过将两根钢筋的端部相互搭接，并用螺纹钢套筒或套筒连接件将其固定在一起。

这种连接形式适用于大部分情况下，施工简单、连接强度高。

2. 焊接接头：焊接接头是利用焊接方法将两根钢筋直接焊接在一起。

这种连接形式适用于有较高要求的工程，如桥梁、高层建筑等。

3. 机械连接接头：机械连接接头通过机械装置将钢筋连接在一起，如螺栓连接、卡环连接等。

这种连接形式适用于需要频繁拆卸和调整的场合。

二、施工步骤钢筋连接搭接的施工步骤主要包括准备工作、连接材料的处理、连接形式的选择、连接操作和质量检验等环节。

1. 准备工作：施工前需要检查连接区域的钢筋情况并进行清理，确保连接表面光洁，无锈蚀和杂物。

2. 连接材料的处理：根据搭接形式的选择，对连接材料进行处理。

如对螺纹套筒进行清洁，对焊接接头进行打磨等。

3. 连接形式的选择：根据工程要求确定选择合适的搭接形式，并根据设计要求进行搭接长度的计算和确定。

4. 连接操作：根据选定的搭接形式进行连接操作，包括搭接接头的安装、焊接接头的焊接和机械连接接头的固定等。

5. 质量检验：连接完成后进行质量检验，包括对连接部位进行力学性能测试、外观检查等，确保连接质量符合设计要求。

三、施工注意事项在进行钢筋连接搭接施工时，需注意以下几点，以确保施工质量和安全：1. 施工前需编制详细的施工方案，包括搭接形式的选择、连接长度的计算和连接操作的步骤等。

2. 施工过程中需保持连接材料和连接部位的清洁，防止杂质进入，影响连接质量。

3. 进行焊接接头时，操作人员需具备相应的焊接技术证书，确保焊接质量可靠。

1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，制订本规程。

1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。

1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。

1.0.4在进行钢筋焊接施工及质量检验与验收时，除按本规程规定执行外，尚应符合国家现行有关强制性标准的规定。

2 术语2.0.1钢筋电阻点焊 resistance spot welding of reinforcing steel bar 将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。

2.0.2钢筋闪光对焊 flash butt welding of reinforcing steel bar 将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊 arc welding of reinforcing steel bar 以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。

2.0.4钢筋窄间隙电弧焊 narrow-gap arc welding of reinforcing steel bar 将两钢筋安放成水平对接形式，并置于铜模，中间留有少量间隙，用焊条从接头根部引弧，连续向上焊接完成的一种电弧焊方法。

2.0.5钢筋电渣压力焊 electroslag pressure welding of reinforcing steel bar 将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

2.0.6钢筋气压焊 gas pressure welding of reinforcingsteel bar 采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。

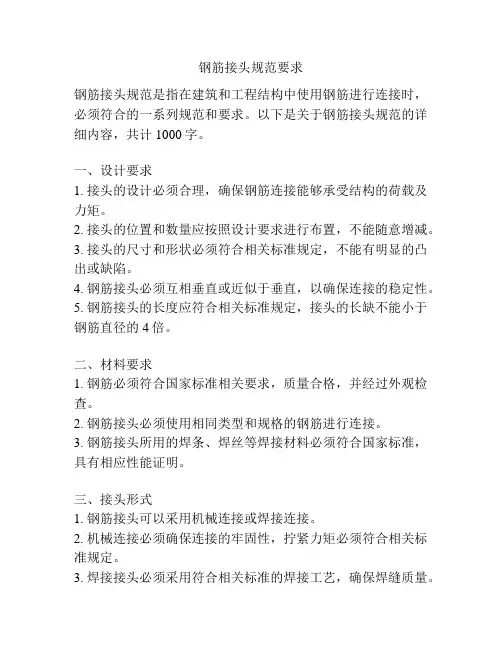

钢筋接头规范要求钢筋接头规范是指在建筑和工程结构中使用钢筋进行连接时，必须符合的一系列规范和要求。

以下是关于钢筋接头规范的详细内容，共计1000字。

一、设计要求1. 接头的设计必须合理，确保钢筋连接能够承受结构的荷载及力矩。

2. 接头的位置和数量应按照设计要求进行布置，不能随意增减。

3. 接头的尺寸和形状必须符合相关标准规定，不能有明显的凸出或缺陷。

4. 钢筋接头必须互相垂直或近似于垂直，以确保连接的稳定性。

5. 钢筋接头的长度应符合相关标准规定，接头的长缺不能小于钢筋直径的4倍。

二、材料要求1. 钢筋必须符合国家标准相关要求，质量合格，并经过外观检查。

2. 钢筋接头必须使用相同类型和规格的钢筋进行连接。

3. 钢筋接头所用的焊条、焊丝等焊接材料必须符合国家标准，具有相应性能证明。

三、接头形式1. 钢筋接头可以采用机械连接或焊接连接。

2. 机械连接必须确保连接的牢固性，拧紧力矩必须符合相关标准规定。

3. 焊接接头必须采用符合相关标准的焊接工艺，确保焊缝质量。

四、钢筋接头的加工和施工要求1. 钢筋接头必须先进行清洁处理，除去锈蚀、油污等杂质。

2. 钢筋接头必须按照设计要求进行加工，不允许有过大的误差。

3. 钢筋接头的施工必须按照施工图纸进行，不允许随意更改。

4. 钢筋接头必须在正确的位置和角度进行固定，不能出现移位或倾斜。

五、验收标准1. 钢筋接头的连接必须符合设计图纸和相关规范要求。

2. 钢筋接头的焊缝质量必须符合相关标准，不能存在明显的焊接缺陷。

3. 钢筋接头的尺寸和形状必须与设计要求相符，不能有明显的不合格现象。

4. 钢筋接头的强度必须符合相关标准规定。

六、施工安全注意事项1. 钢筋接头施工时必须配戴相应的个人防护装备，确保施工人员的安全。

2. 钢筋接头施工现场必须设置明显的安全警示标志，确保周围人员的安全。

3. 钢筋接头施工时必须按照相关规范和要求进行，不能违章作业。

七、钢筋接头的质量控制1. 钢筋接头必须经过质量检验，确保符合相关标准和规定。

钢筋施工中的焊接质量要求与检验标准钢筋焊接是建筑施工中常见的连接工艺，其质量直接关系到整个结构的稳定性和安全性。

因此，钢筋焊接质量要求与检验标准成为了建筑工程中不可忽视的重要环节。

本文将探讨钢筋施工中的焊接质量要求与检验标准，以提高焊接工艺的可靠性和合格率。

一、焊接质量要求1. 焊接接头的牢固性焊接接头的牢固性是钢筋焊接的首要要求。

在进行焊接时，焊工应确保焊接材料与钢筋之间的牢固连接，避免出现脱焊、开裂等情况。

一般来说，焊接接头的牢固性应达到设计要求的强度，以确保整个结构的稳定性。

2. 焊缝的密实性焊缝的密实性是钢筋焊接质量的关键指标之一。

焊缝的密实性直接影响着焊接接头的强度和耐久性。

良好的焊缝应具备均匀的渗透深度，无气孔、夹杂物等缺陷，并能够顺利满足载荷要求。

同时，焊缝与母材之间应实现完全结合，确保整体的力学性能。

3. 焊接尺寸和形状焊接尺寸和形状对焊接接头的强度和稳定性有着重要影响。

焊接尺寸应符合设计要求，焊缝的大小和形状应与结构上的承载力进行匹配。

此外，在焊接过程中，焊接接头的钢筋应保持良好的垂直度和水平度，以确保整个焊接结构的准确性和稳定性。

二、焊接质量的检验标准1. 尺寸检验尺寸检验是焊接质量检验的基础环节之一。

通过对焊接接头的尺寸进行严格检测，可以评估焊接工艺的准确性和可靠性。

尺寸检验主要包括焊接接头的长度、宽度、高度等尺寸参数的测定，以确保焊接接头在几何形状上符合设计要求，并满足结构的力学性能。

2. 无损检测无损检测是一种通过对焊接接头进行材料内部缺陷探测的方法。

常见的无损检测方法包括超声波检测、射线检测和磁粉检测等。

这些方法通过探测焊接接头中的缺陷、夹杂物等不可见缺陷，对焊接质量进行全面评估。

无损检测对于发现潜在缺陷和隐患，提前预防焊接接头的失效具有重要意义。

3. 力学性能测试力学性能测试是评估焊接接头质量的关键环节。

通过对焊接接头进行拉力测试、硬度测试等，可以评估焊接接头的强度和韧性。

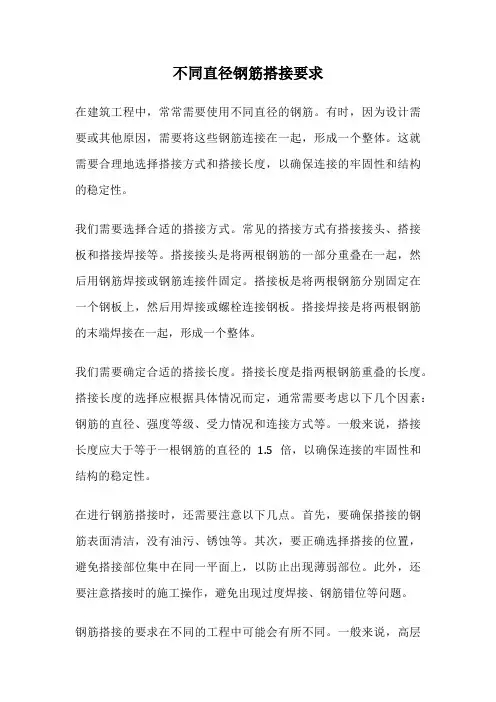

不同直径钢筋搭接要求在建筑工程中，常常需要使用不同直径的钢筋。

有时，因为设计需要或其他原因，需要将这些钢筋连接在一起，形成一个整体。

这就需要合理地选择搭接方式和搭接长度，以确保连接的牢固性和结构的稳定性。

我们需要选择合适的搭接方式。

常见的搭接方式有搭接接头、搭接板和搭接焊接等。

搭接接头是将两根钢筋的一部分重叠在一起，然后用钢筋焊接或钢筋连接件固定。

搭接板是将两根钢筋分别固定在一个钢板上，然后用焊接或螺栓连接钢板。

搭接焊接是将两根钢筋的末端焊接在一起，形成一个整体。

我们需要确定合适的搭接长度。

搭接长度是指两根钢筋重叠的长度。

搭接长度的选择应根据具体情况而定，通常需要考虑以下几个因素：钢筋的直径、强度等级、受力情况和连接方式等。

一般来说，搭接长度应大于等于一根钢筋的直径的 1.5倍，以确保连接的牢固性和结构的稳定性。

在进行钢筋搭接时，还需要注意以下几点。

首先，要确保搭接的钢筋表面清洁，没有油污、锈蚀等。

其次，要正确选择搭接的位置，避免搭接部位集中在同一平面上，以防止出现薄弱部位。

此外，还要注意搭接时的施工操作，避免出现过度焊接、钢筋错位等问题。

钢筋搭接的要求在不同的工程中可能会有所不同。

一般来说，高层建筑、大跨度桥梁和大型工业厂房等重要工程要求钢筋搭接达到较高的强度和稳定性。

而一些非重要工程，如住宅楼、小桥梁和小型厂房等，对钢筋搭接的要求相对较低。

钢筋搭接是建筑工程中常见的一种连接方式，它能够将不同直径的钢筋连接在一起，确保整个结构的强度和稳定性。

在进行钢筋搭接时，我们需要选择合适的搭接方式和搭接长度，确保连接的牢固性和结构的稳定性。

同时，还需要注意搭接时的施工操作，避免出现问题。

不同工程对钢筋搭接的要求可能会有所不同，我们需要根据具体情况来确定搭接方式和搭接长度。

通过合理的设计和施工，我们可以确保钢筋搭接达到要求，为工程的安全和稳定提供保障。

钢筋加工及焊接工艺规范和要求简介钢筋在建筑和基础设施工程中起着至关重要的作用。

为了确保钢筋的质量和可靠性，加工和焊接过程必须符合一定的规范和要求。

本文将通过对钢筋加工和焊接的技术和规范进行探讨，介绍如何确保钢筋加工和焊接的质量和安全性。

1. 钢筋的选择和采购在进行钢筋加工和焊接之前，首先需要选择和采购合适的钢筋。

钢筋的选择应考虑使用环境和工程需求，如强度等级、直径和长度。

同时，钢筋必须符合国家或行业标准，并具备证书和质量保证。

2. 钢筋加工前的准备工作在进行钢筋加工之前，需要进行一系列的准备工作。

首先，钢筋必须经过清洁和除锈处理，以确保焊接接头的质量。

其次，必须使用正确的工具和设备，例如钢筋切割机和弯曲机，以保证加工的精确度和效率。

3. 钢筋加工的技术要求钢筋加工的技术要求对于加工人员来说至关重要。

加工钢筋时，必须遵循正确的操作方法和标准，以确保加工的准确性和质量。

例如，钢筋的切割应该平直且不产生裂纹。

弯曲钢筋时，角度和半径必须符合设计要求。

此外，钢筋的加工应该注意减少弯曲过程中的温度变化，以防止导致强度降低。

4. 钢筋焊接工艺钢筋焊接是将不同部位的钢筋连接在一起形成一个整体结构的关键过程。

焊接技术的选择和应用直接影响焊点的质量和连接的可靠性。

常见的焊接方法包括电弧焊、气焊和埋弧焊。

焊接之前，需要进行准备工作，如对钢筋进行清洁和定位。

5. 钢筋焊接的质量要求为了确保焊接接头的质量，焊接需要满足一定的要求。

焊接接头应该具有足够的强度和密实度，且没有气孔和缺陷。

焊接接头的尺寸和形状应符合设计要求，并确保没有过热和过冷现象。

焊接后，还需要进行焊缝的清理和修整，以提高整体焊接质量。

6. 钢筋加工和焊接的安全措施钢筋加工和焊接过程涉及到一些安全隐患，因此必须采取相应的安全措施。

操作人员应该穿戴符合标准的防护装备，如安全帽、护目镜、防护手套等，以防止意外伤害。

同时，工作场所应该具备良好的通风和卫生条件，以确保工作环境的安全性。

梁钢筋搭接规范梁钢筋搭接规范是建筑工程中一个非常重要的环节，它关系到梁的安全和承载能力。

下面是针对梁钢筋搭接的规范要求，主要包括以下几个方面。

1. 遵循设计要求：梁的钢筋搭接必须符合设计图纸中的要求，包括钢筋的直径、间距、长度等。

搭接的长度一般不少于40倍钢筋的直径，并且需要考虑到梁的受力情况和工程的安全性。

2. 合理选择搭接形式：常见的梁钢筋搭接形式有对接搭接、斜坡搭接、剪切搭接等。

对接搭接适用于直段钢筋的搭接，斜坡搭接一般用于连接直径较大的主筋和细筋，剪切搭接适用于受拉的主筋与受压的细筋之间。

选择搭接形式时需要考虑梁的受力情况和钢筋的特性。

3. 保证搭接的连接性：梁钢筋搭接时需要保证连接的牢固性，不出现滑移、脱离等现象。

对于直径在12mm以下的钢筋，搭接时应采用焊接或钢筋连接套筒进行固定。

对于直径较大的钢筋，可以采用弯钩、直钩等方式进行搭接，并用扎钢丝进行固定。

4. 梁间钢筋搭接的处理：在梁与梁之间的钢筋搭接处，需要按照设计要求进行处理。

梁间搭接处的钢筋一般是延长搭接或剪切搭接，搭接长度应不小于设计要求，并且需要保证连接的牢固性和稳定性。

5. 焊接搭接的技术要求：如果梁的钢筋需要采用焊接搭接，那么焊接工艺需要符合相关的规范和标准。

焊接接头的焊缝要求均匀、充实，焊接应采用对称多道焊的方式。

焊接接头应无裂纹、气孔和错边等缺陷。

焊接完成后，需要进行焊缝的清理和防腐处理。

6. 检查与验收：梁钢筋搭接完成后，需要对搭接质量进行检查和验收。

检查时要注意搭接是否符合设计要求，焊接接头是否均匀、牢固。

验收时需要记录搭接质量、焊接质量等相关信息，并做好文件归档。

总之，梁钢筋的搭接需要遵循一定的规范和要求，保证搭接的连接性和稳定性，确保梁的安全和承载能力。

只有严格按照规范进行搭接，才能保证梁的质量和工程的安全。

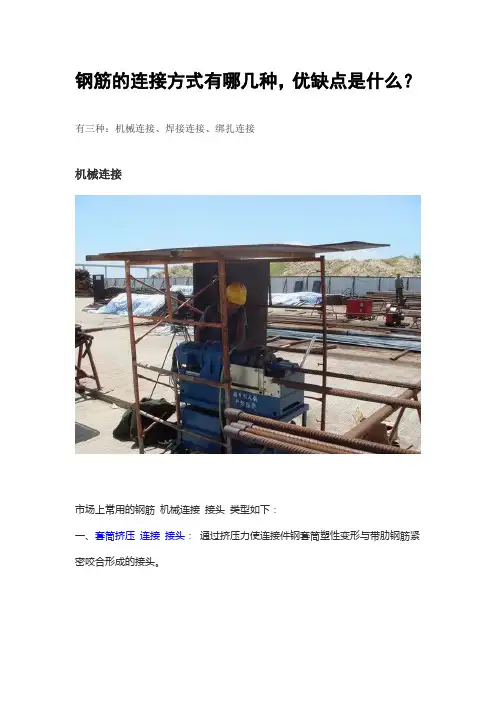

钢筋的连接方式有哪几种，优缺点是什么？有三种：机械连接、焊接连接、绑扎连接机械连接市场上常用的钢筋机械连接接头类型如下：一、套筒挤压连接接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。

有两种形式，径向挤压连接和轴向挤压连接。

由于轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面积推广使用。

工程中使用的套筒挤压连接接头，都是径向挤压连接。

由于其优良的质量，套筒挤压连接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。

二、锥螺纹连接接头：通过钢筋端头特制的锥形螺纹和连接件锥形螺纹咬合形成的接头。

锥螺纹连接技术的诞生克服了套筒挤压连接技术存在的不足。

锥螺纹丝头完全是提前预制，现场钢筋机械连接，连接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。

但是锥螺纹连接接头质量不够稳定。

由于加工螺纹的小径削弱了母材的横截面积，从而降低了接头强度，一般只能达到母材实际抗拉强度的85～95%。

我国的锥螺纹连接技术和国外相比还存在一定差距，最突出的一个问题就是螺距单一，从直径16～40mm钢筋采用螺距都为2.5m m，而2.5mm螺距最适合于直径22mm钢筋的连接，太粗或太细钢筋连接的强度都不理想，尤其是直径为36mm,40mm钢筋的锥螺纹连接，很难达到母材实际抗拉强度的0.9倍。

许多生产单位自称达到钢筋母材标准强度，是利用了钢筋母材超强的性能，即钢筋实际抗拉强度大于钢筋抗拉强度的标准值。

由于锥螺纹连接技术具有施工速度快、接头成本低的特点，自二十世纪90年代初推广以来也得到了较大范围的推广使用，但由于存在的缺陷较大，逐渐被直螺纹连接接头所代替。

三、直螺纹连接接头等强度直螺纹连接接头是二十世纪90年代钢筋连接的国际最新潮流，接头质量稳定可靠，连接强度高，可与套筒挤压连接接头相媲美，而且又具有锥螺纹接头施工方便、速度快的特点，因此直螺纹连接技术的出现给钢筋连接技术带来了质的飞跃。

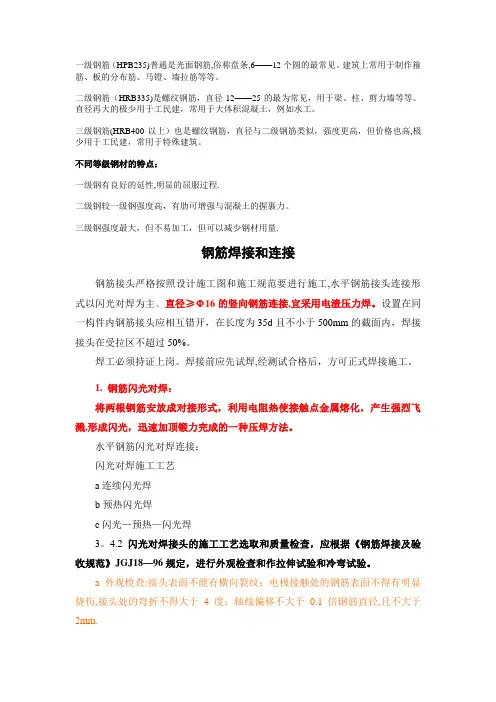

一级钢筋（HPB235)普通是光面钢筋,俗称盘条,6——12个圆的最常见。

建筑上常用于制作箍筋、板的分布筋、马镫、墙拉筋等等。

二级钢筋（HRB335)是螺纹钢筋，直径12——25的最为常见，用于梁、柱、剪力墙等等。

直径再大的极少用于工民建，常用于大体积混凝土，例如水工。

三级钢筋(HRB400以上）也是螺纹钢筋，直径与二级钢筋类似，强度更高，但价格也高,极少用于工民建，常用于特殊建筑。

不同等级钢材的特点：一级钢有良好的延性,明显的屈服过程.二级钢较一级钢强度高，有肋可增强与混凝土的握裹力。

三级钢强度最大，但不易加工，但可以减少钢材用量.钢筋焊接和连接钢筋接头严格按照设计施工图和施工规范要进行施工,水平钢筋接头连接形式以闪光对焊为主。

直径≥Φ16的竖向钢筋连接,宜采用电渣压力焊。

设置在同一构件内钢筋接头应相互错开，在长度为35d且不小于500mm的截面内，焊接接头在受拉区不超过50%。

焊工必须持证上岗。

焊接前应先试焊,经测试合格后，方可正式焊接施工。

1. 钢筋闪光对焊：将两根钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅,形成闪光，迅速加顶锻力完成的一种压焊方法。

水平钢筋闪光对焊连接：闪光对焊施工工艺a连续闪光焊b预热闪光焊c闪光—预热—闪光焊3。

4.2闪光对焊接头的施工工艺选取和质量检查，应根据《钢筋焊接及验收规范》JGJ18—96规定，进行外观检查和作拉伸试验和冷弯试验。

a 外观检查:接头表面不能有横向裂纹；电极接触处的钢筋表面不得有明显烧伤,接头处的弯折不得大于4度；轴线偏移不大于0.1倍钢筋直径,且不大于2mm.b 拉伸试验:抗拉强度不得低于该级别钢筋的规定的抗拉强度；3个试样中应至少有2个断于焊缝外并呈延性断裂。

C 冷弯试验：弯心直径依据《钢筋验收及焊接规范》JGJ18—96规定选取。

2 钢筋电渣压力焊将钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方式。

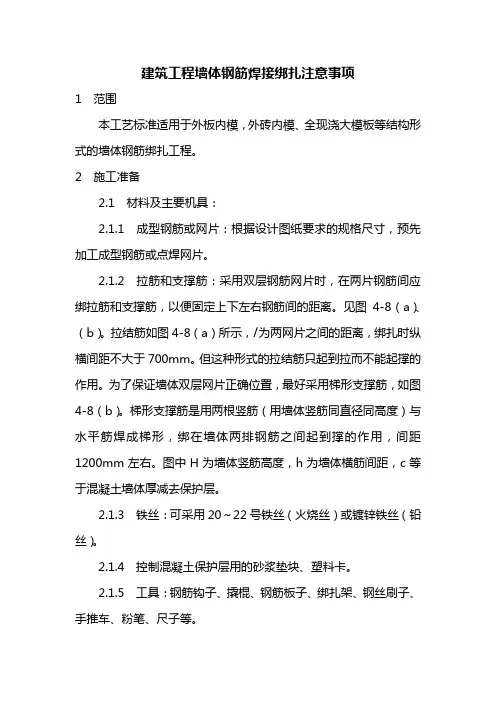

建筑工程墙体钢筋焊接绑扎注意事项1 范围本工艺标准适用于外板内模，外砖内模、全现浇大模板等结构形式的墙体钢筋绑扎工程。

2 施工准备2.1 材料及主要机具：2.1.1 成型钢筋或网片：根据设计图纸要求的规格尺寸，预先加工成型钢筋或点焊网片。

2.1.2 拉筋和支撑筋：采用双层钢筋网片时，在两片钢筋间应绑拉筋和支撑筋，以便固定上下左右钢筋间的距离。

见图4-8（a）、（b）。

拉结筋如图4-8（a）所示，l为两网片之间的距离，绑扎时纵横间距不大于700mm。

但这种形式的拉结筋只起到拉而不能起撑的作用。

为了保证墙体双层网片正确位置，最好采用梯形支撑筋，如图4-8（b）。

梯形支撑筋是用两根竖筋（用墙体竖筋同直径同高度）与水平筋焊成梯形，绑在墙体两排钢筋之间起到撑的作用，间距1200mm左右。

图中H为墙体竖筋高度，h为墙体横筋间距，c等于混凝土墙体厚减去保护层。

2.1.3 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

2.1.4 控制混凝土保护层用的砂浆垫块、塑料卡。

2.1.5 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。

图4-8（ａ）拉结筋；（ｂ）梯形支撑筋2.2 作业条件2.2.1 检查钢筋的出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验；网片应有加工厂出厂合格证，钢筋应无老锈及油污。

2.2.2 钢筋或点焊网片应按现场施工平面图中指定位置堆放，网片立放时需有支架，平放时应垫平，垫木应上下对正，吊装时应使用网片架吊装。

2.2.3 钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得使用。

2.2.4 检查网片的几何尺寸、规格、数量及点焊质量等，合格后方可使用。

2.2.5 外砖内模工程必须砌完外墙。

2.2.6 应将绑扎钢筋地点清理干净。

2.2.7 弹好墙身、洞口位置线，并将预留钢筋处的松散混凝土剔凿干净。

3 操作工艺3.l 剪力墙钢筋现场绑扎：3.1.1 工艺流程：3.1.2 将墙身处预留钢筋调直理顺，并将表面砂浆等杂物清理干净。

钢筋焊接接头规范及要求钢筋焊接接头应满足国家有关规定，根据主要利用的结构的抗震负荷和用途，选择适当的焊接工艺、焊接电流、填充焊材和焊缝形式等。

1、焊接接头应坚固，无缺陷，抗疲劳有保证；2、焊接接头应具有足够的强度，满足设计要求；3、焊接接头应具有良好的质量体系，合格率不低于95％；4、焊接接头的检验和试验应按照国家规定的标准标准要求，要求。

High quality standards: welding joint of reinforcing bar should meet the national standards on construction, according to the seismic load and use of the structure. The weld joint should be firm and defect-free and have good fatigue-resistance. It should possess enough strength to meet the design requirement and good quality assurance;。

Inspection and test: inspection and test should be performed according to the national standard requirements, which include visual inspection, undercut test, static and dynamic tests, metallographic test, hardness test, and impact test.Treatment: welding joint of reinforcing bar should be painted with anti-corrosion material or other surface protection material, and should have a good surface treatment to protect the product from corrosion and rust.Thickness: welding joint of reinforcing bar should have a minimum wall thickness and a minimum cover thickness to ensure the integrity of the joint and verify the quality of the weld.。

江苏钢筋搭接接头规定高层建筑，竖向钢筋，几乎都在现场进行电渣压力焊连接。

关于采用电渣压力焊工艺连接钢筋问题，涉及到钢筋工程质量可靠性及工程造价结算问题；现把有关规范及规定归纳总结如下，供参考：1.砼结构标准图集16G101、1~3，竖向钢筋连接有；绑扎搭接，机械连接，焊接连接三种形式。

（1）.钢筋的连接，绑扎搭接是最主要、基本的连接方式，因其比较可靠且施工简单而得到较广泛应用，且不需要切割连接接头送力学性能检测。

但直径较粗钢筋绑扎搭接施工不便，且容易发生过宽的裂缝；因此《砼结构设计规范》GB50010-2010（2015年版）规定:绑扎搭接，受拉钢筋不宜大于直25mm,受压不宜大于直径28mm。

（2）.粗直径钢筋宜采用机械连接形式。

质量相对可靠，但成本较高。

（3）.焊接连接，因施工现场焊接受环境及操作人员技术水平多种因素影响，质量较难保证，各种人工焊接不能采取有效的检验方法，仅凭肉眼观察，对于焊缝内在质量不能有效检出。

国内外地震灾害也证明电焊接头质量较差。

美国际等国外规范对钢筋电焊连接作出限制。

2.《砼结构设计规范》GB50010-2010（2015年版）规定：第8．4．1. 条.钢筋连接可采用绑扎搭接、机械连接或焊接。

机械连接接头及焊接接头的类型及质量应符合国家现行有关标准的规定。

混凝土结构中受力钢筋的连接接头宜设置在受力较小处。

在同一根受力钢筋上宜少设接头。

在结构的重要构件和关键传力部位，纵向受力钢筋不宜设置连接接头。

第8．4．2 .条.轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接；其他构件中的钢筋采用绑扎搭接时，受拉钢筋直径不宜大于25mm，受压钢筋直径不宜大于28mm。

该规范把钢筋连接以质量可靠按：绑扎搭接→机械连接→焊接为先后顺序；粗钢筋优先机械连接。

3.《高层建筑砼结构技术规程》JGJ3-2010，对框架结构第6章，关于钢筋连接规定：第6．5．1 .条.受力钢筋的连接接头应符合下列规定：1 .受力钢筋的连接接头宜设置在构件受力较小部位；抗震设计时，宜避开梁端、柱端箍筋加密区范围。

钢筋连接常用形式及质量控制要点三种钢筋连接方式钢筋连接方式主要有绑扎搭接、焊接、机械连接三种方式。

各种连接方法的特点如表：钢筋连接设置：（1）接头应尽量设置在受力较小处，接头位置应互相错开，抗震设计时避开梁端、柱端箍筋加密区范围，严格按图集和规范要求做。

（2）当受拉钢筋的直径d>28mm及受压钢筋的直径d>32mm时，不宜采用绑扎搭接接头。

焊接、机械连接接头的位置也是非常关键的，否则验收时发现不符合要求造成返工，不但浪费人力物力，并且影响工期。

下面分别介绍三种连接方式的验收要点。

绑扎搭接1.纵向受拉钢筋绑扎搭接接头的搭接长度，应根据位于同一连接区段内的钢筋搭接接头面积百分率按下式计算：2.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

（1）同一连接区段的长度为1.3倍的搭接长度Ll，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。

（2）同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。

同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求。

（3）粗细钢筋搭接时，按粗钢筋截面积计算接头面积百分率，按细钢筋直径计算搭接长度。

机械连接1.机械连接的钢筋丝头需要在钢筋连接前加工完成。

钢筋丝头加工时需注意以下几点：（1）加工滚扎直螺纹接头的施工人员必须进行技术培训，经考核结束后方可持证上岗操作。

（2）钢筋应先调直再加工，切口端面宜于钢筋轴线垂直，断头有弯曲，马蹄现象的应切去，不得用气割下料。

（3）丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为+2P。

2.钢筋机械连接接头位置的注意事项：（1）钢筋的接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

（2）在同一构件内的接头宜互相错开。

3.接头的施工现场检验与验收注意事项：（1）钢筋连接件的的混凝土保护层按设计要求做，如没明确要求按规范要求做（2010年《混凝土结构设计规范》8.2.1条）。

钢筋焊接连接方法
钢筋焊接是建筑和工程领域中常用的连接方法之一，通常用于钢筋混凝土结构的搭建。

以下是一些常见的钢筋焊接连接方法：
对接焊接（Butt Welding）：这是最常见的焊接方式，其中两根钢筋的末端或端头平行放置，然后通过焊接将它们连接在一起。

对接焊接通常使用电弧焊接（如手工弧焊）或自动焊接设备进行。

搭接焊接（Overlap Welding）：在搭接焊接中，两根钢筋的端部有一部分重叠，然后通过焊接将它们连接。

这种连接方式常用于需要额外强度的情况，但也会增加焊缝的长度。

角焊接（Corner Welding）：当需要在构件的角部连接钢筋时，可以使用角焊接方法。

这通常涉及到将两根钢筋在一个角度上相交，并通过焊接来实现连接。

环焊接（Circular Welding）：在某些情况下，需要将钢筋连接成环形，如构建混凝土圆柱体时。

这时可以采用环焊接方法，通过将钢筋两端对接并进行环形焊接来完成连接。

点焊接（Spot Welding）：点焊接是一种通过在连接点上产生短暂的、高强度的电弧来连接钢筋的方法。

这种方式适用于对结构影响
较小的连接，通常应用于薄钢筋和金属板的连接。

串联焊接（Chain Welding）：这是一种将多个钢筋依次串联连接的方式，通过焊接将它们沿一条线连接在一起。

这种连接方法常用于需要形成连续结构的情况。

在进行钢筋焊接时，需要注意选择适当的焊接材料和技术，以确保焊接接头的强度和稳定性。

此外，符合相关建筑和工程标准，以确保焊接连接的质量和安全性也是非常重要的。

钢筋接头、钢筋锚固、搭接长度规定（1）楼板及梁钢筋的直径小于22mm，采用搭接接头，最小搭接长度见附表。

（2）楼板及梁钢筋直径大于等于22mm时采用锥螺纹机械连接,柱子及剪力墙钢筋小于16mm采用电渣压力焊，大于等于16mm小于22mm时,采用锥螺纹机械连接。

（3）钢筋的最小锚固长度见附表钢筋最小搭接长度表钢筋最小锚固长度（4）钢筋焊接的接头形式、抽样、焊接工艺和质量验收应符合“钢筋焊接及验收规范”有关规定。

（5）采取有效措施进行成品保护，特别是负弯矩钢筋的保护，以保证钢筋位置准确。

（6）搭接接头错开长度为钢筋直径的40倍，绑扎接头搭接长度根据混凝土强度为钢筋直径的41倍、47倍，且两根接头端部错开0.3倍的搭接长度。

（7）为保证梁柱墙的钢筋保护层在梁柱墙钢筋绑扎完毕后，在箍筋上焊直径为14mm的长度满足梁柱墙截面的钢筋，每隔500mm一道，以便用来控制梁柱墙的保护层及截面。

梁下层为双层或三层钢筋是在绑扎时中间采用直径为25mm的钢筋进行隔开，间距为延梁长方向间距1000mm放置。

质量保证措施建立完善的质量保证体系，做到分工明确，责任明确，各工种严格把关，配合现场监理工程师的质量监督与管理。

具体从以下几方面进行监督和控制。

1、施工技术质量控制：集中组织工程技术人员学习合同文件及技术规范，严格按照施工工艺和部颁施工规范组织施工，并结合工程特点计划，制定各类工艺和技术质量标准细则，牢固树立质量第一、争取全优的思想。

2、施工准备阶段质量控制：组织全体施工人员进行图纸自审，做好技术交底工作，使之了解工程概况，明确设计意图，掌握操作规程，执行质量标准。

3、材料、半成品质量控制：严格按IS09001质量标准订货、采购、包装和运输。

物资进场按验收标准进行检测和验收，并按规定要求分类堆放，保管和加工。

4、施工机械及测量设备的质量控制：技术、性能、状态良好，经常保养，定期维修，保证其精确度。

5、施工过程质量控制：严格执行技术规范、规程和质量检验标准；严格实行质量自检，加强质量监督，抓好工序质量，确保分项工程质量。

钢筋的连接方法钢筋连接是混凝土结构中非常重要的一环，直接关系到结构的安全和稳定性。

在建筑工程中，钢筋连接的质量直接关系到整个建筑的安全性和使用寿命。

因此，正确的钢筋连接方法对于建筑工程至关重要。

首先，我们来介绍一种常见的钢筋连接方法——焊接连接。

焊接连接是将钢筋通过电弧焊接的方式进行连接，这种连接方式具有连接牢固、抗拉强度高的特点。

但是焊接连接也存在一些问题，比如焊接过程中产生的热量可能会影响钢筋的力学性能，还可能会造成钢筋表面的氧化，影响连接的质量。

因此，在使用焊接连接时，需要严格控制焊接参数，确保焊接质量。

其次，机械连接是另一种常见的钢筋连接方法。

机械连接是通过螺纹、套筒等机械装置将钢筋连接在一起，这种连接方式具有施工方便、连接速度快的特点。

同时，机械连接也能够保持钢筋原有的力学性能，不会对钢筋产生热影响。

但是，在使用机械连接时，需要严格按照规范要求进行操作，确保连接的牢固性和稳定性。

此外，粘接连接也是一种常见的钢筋连接方法。

粘接连接是通过专用的胶粘剂将钢筋连接在一起，这种连接方式具有施工简便、无需专门设备的特点。

但是粘接连接也存在一些问题，比如胶粘剂的质量和环境温度对连接质量有较大影响，连接的质量难以保证。

因此，在使用粘接连接时，需要选择质量可靠的胶粘剂，并严格按照规范要求进行操作。

除了上述介绍的几种常见的钢筋连接方法外，还有一些其他的连接方法，比如套筒连接、搭接连接等。

不同的连接方法适用于不同的工程要求和施工环境，施工单位需要根据实际情况选择合适的连接方法，并严格按照规范要求进行操作，确保连接质量。

总的来说，钢筋连接是混凝土结构中非常重要的一环，连接质量直接关系到整个建筑的安全性和使用寿命。

在选择和使用钢筋连接方法时，施工单位需要严格按照规范要求进行操作，确保连接质量，保障建筑工程的安全性和稳定性。
