《钢筋焊接及验收规程》JGJ

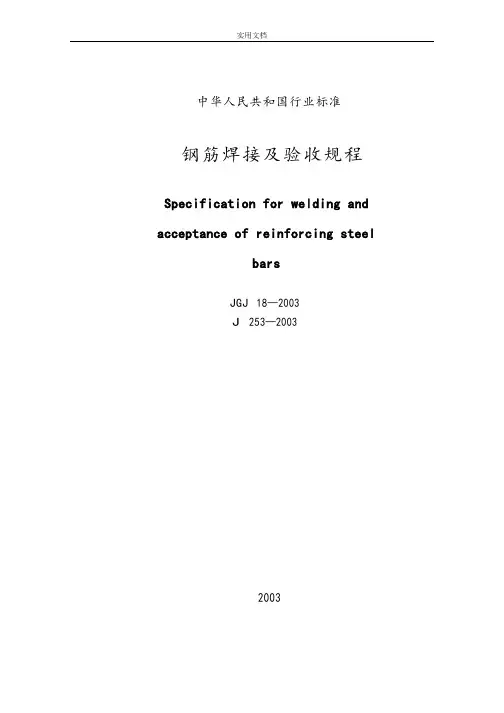

中华人民共和国行业标准钢筋焊接及验收规程Specification for welding andacceptance of reinforcing steelbarsJGJ 18—2003J 253—20032003第 1页中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18-2003批准部门：中华人民共和国建设部施行日期：2003 年 5 月 1 日2003第 2 页中华人民共和国建设部公告第128 号建设部关于发布行业标准《钢筋焊接及验收规程》的公告现批准《钢筋焊接及验收规程》为行业标准，编号为J G J18—2003，自2003 年5 月 1 日起实施。

其中，第1.0.3、3.0.5、4.1.3、5.1.7、5.1.8条为强制性条文，必须严格执行。

原行业标准《钢筋焊接及验收规程》JGJ18—96 同时废止。

本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2003 年 3 月27 日第 3 页前言根据建设部建标[2000] 284 号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上修订了本规程。

本规程的主要技术内容是：1 总则；2 术语；3 材料；4 钢筋焊接；5 质量检验与验收；6 焊工考试。

本次修订的主要内容：1.根据国家现行标准，修改适用于焊接的钢筋牌号。

名称和接头强度指标；2.增加H RB500钢筋闪光对焊和封闭环式箍筋闪光对焊；3.增加熔态气压焊工艺和氧液化石油气压焊的规定；4.增加H R B400钢筋与钢板电弧搭接焊、预埋件钢筋电弧焊和埋弧压力焊、钢筋电渣压力焊的规定；5.各种钢筋焊接接头和焊点的质量检验与验收划分为主控项目和一般项目两类，纵向受力钢筋 4 种焊接接头的拉伸试验合并成一条，2 种焊接接头弯曲试验合并成一条，均规定为主控项目，增加附录 A 纵向受力钢筋焊接接头检验批质量验收记录的规定；6.增加钢筋电渣压力焊接头拉伸试验的断裂位置和断口特征的质量要求；7.某些焊接工艺规定适当简化、合并，或移于“条文说明”中；8.电阻点焊焊点的质量验收由两节合并为一节，统一焊点抗剪力指标；9.焊工操作技能考试评定标准局部修改等等。

中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18—2003J 253—20032003第 1 页中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18-2003批准部门：中华人民共和国建设部施行日期：2003 年 5 月 1 日2003第 2 页中华人民共和国建设部公告第128 号建设部关于发布行业标准《钢筋焊接及验收规程》的公告现批准《钢筋焊接及验收规程》为行业标准，编号为J G J18—2003，自2003 年5 月 1 日起实施。

其中，第1.0.3、3.0.5、4.1.3、5.1.7、5.1.8条为强制性条文，必须严格执行。

原行业标准《钢筋焊接及验收规程》JGJ18—96 同时废止。

本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2003 年 3 月27 日第 3 页前言根据建设部建标[2000] 284 号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上修订了本规程。

本规程的主要技术内容是：1 总则；2 术语；3 材料；4 钢筋焊接；5 质量检验与验收；6 焊工考试。

本次修订的主要内容：1.根据国家现行标准，修改适用于焊接的钢筋牌号。

名称和接头强度指标；2.增加H RB500钢筋闪光对焊和封闭环式箍筋闪光对焊；3.增加熔态气压焊工艺和氧液化石油气压焊的规定；4.增加H R B400钢筋与钢板电弧搭接焊、预埋件钢筋电弧焊和埋弧压力焊、钢筋电渣压力焊的规定；5.各种钢筋焊接接头和焊点的质量检验与验收划分为主控项目和一般项目两类，纵向受力钢筋 4 种焊接接头的拉伸试验合并成一条，2 种焊接接头弯曲试验合并成一条，均规定为主控项目，增加附录 A 纵向受力钢筋焊接接头检验批质量验收记录的规定；6.增加钢筋电渣压力焊接头拉伸试验的断裂位置和断口特征的质量要求；7.某些焊接工艺规定适当简化、合并，或移于“条文说明”中；8.电阻点焊焊点的质量验收由两节合并为一节，统一焊点抗剪力指标；9.焊工操作技能考试评定标准局部修改等等。

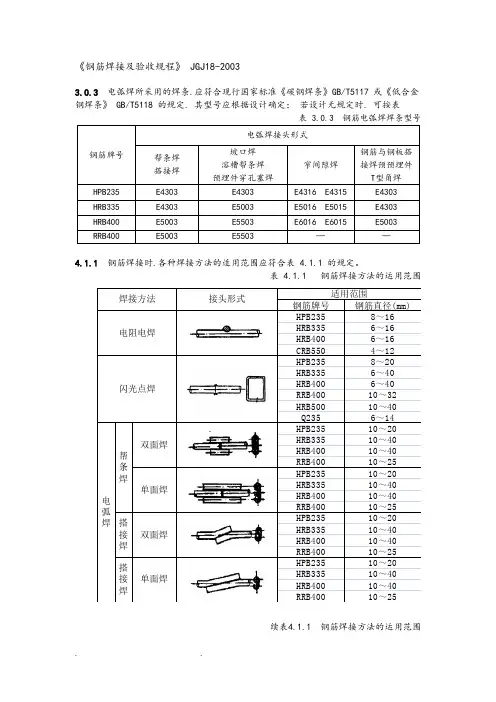

《钢筋焊接及验收规程》 JGJ18-20033.0.3电弧焊所采用的焊条.应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》 GB/T5118 的规定. 其型号应根据设计确定；若设计无规定时. 可按表4.1.1钢筋焊接时.各种焊接方法的适用范围应符合表 4.1.1 的规定。

表 4.1.1 钢筋焊接方法的运用范围续表4.1.1 钢筋焊接方法的运用范围注：1 电阻电焊时.使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊.或对原RL540钢筋(Ⅳ级)进行闪光对焊时.可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径.应根据焊机容量、钢筋牌号等具体情况而定.并应符合表 4.3.2 的规定。

表 4.3.2 连续闪光焊钢筋上限直径4.4.2 帮条焊时.宜采用双面焊（图 ； 当不能进行双面焊时.方可采用单面焊（图帮条长度l 应符合表 4.4.2 的规定。

当帮条牌号与主筋相同时.帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时.帮条牌号可与主筋相同或低一个牌号图4.4.2 钢筋帮条焊接头 (a)双面焊；(b)单面焊 d -钢筋直径；l -帮条长度表4.4.2 钢筋帮条长度4.4.8预埋件钢筋电弧焊 T 型接头可分为角焊和穿孔塞焊两种（图 和焊接时.应符合下列要求：1 当采用 HPB235 钢筋时.角焊缝焊脚（k )不得小于钢筋直径的 0.5 倍；采用HRB335和 HRB400 钢筋时.焊脚（k ）不得小于钢筋直径的 0.6 倍； 2 施焊中.不得使钢筋咬边和烧伤。

图 4.4.8 预埋件钢筋电弧焊T 型接头(a)角焊；(b)穿孔塞焊k - 焊脚4.4.9 钢筋与钢板搭接焊时.焊接接头（图1 HPB235 钢筋的搭接长度（l ）不得小于 4 倍钢筋直径.HRB335 和 HRB400 钢筋搭接长度（l ）不得小于 5 倍钢筋直径；2 焊缝宽度不得小于钢筋直径的 0.6 倍.焊缝厚度不得小于钢筋直径的 0.35倍。

《钢筋焊接及验收规程》jgj 18-2018《钢筋焊接及验收规程》(JGJ 18-2018)是中国建筑行业中的一项重要技术标准，该标准规定了钢筋焊接的要求和验收程序。

本文将对该规程进行详细介绍，并阐述其重要性和应用。

首先，钢筋焊接是建筑施工中常用的一种连接钢筋的方法。

它通过在钢筋表面产生高温，在融化的钢筋表面上形成焊接熔融池，并将多根钢筋通过熔融池的凝固而实现连接。

钢筋焊接的优点是连接牢固，具有较高的承载能力和抗震性能。

然而，焊接质量的高低直接影响着钢筋的力学性能和结构的安全性，所以有必要制定相关的技术规范进行指导和验收。

《钢筋焊接及验收规程》由中国建筑行业标准化技术委员会制定，是根据国家标准和行业经验总结而成的，并在施工过程中得到广泛应用。

该规程详细规定了焊接设备、焊工资质要求、焊接工艺、焊接材料、焊接质量控制和焊接缺陷的分类与评定等内容。

根据该规程，焊接设备应符合国家标准的要求。

焊工应持有相应的焊接工作证书，具备相应的技术能力和经验。

焊接工艺参数应按照规程要求进行设置，包括预热温度、焊接电流和电压、焊接速度等。

焊接材料应符合国家标准的要求，使用过期或者受潮的焊接材料是不允许的。

对焊接质量的控制需要进行焊接工艺试验、焊缝外观检验、力学性能试验等。

针对焊接时可能存在的缺陷，规程将其分为严重、一般和轻微三级，对每个级别的缺陷都有详细的评定标准和处理方法。

验收过程中，需要对焊接接头进行外观检验、破坏性试验、焊缝图样绘制等。

只有通过验收的焊接接头，才能被视为合格的钢筋连接，并被应用于建筑施工中。

《钢筋焊接及验收规程》的重要性不言而喻。

首先，它规范了焊接过程的各个环节，保证了焊接质量的可控性。

其次，它为焊接工艺的选择、设备的选用和焊工的培训提供了依据，提高了施工效率和工艺水平。

最后，它为建筑施工中的钢筋焊接提供了统一的标准和规范，提升了建筑结构的安全性和可靠性。

综上所述，《钢筋焊接及验收规程》(JGJ 18-2018)是中国建筑行业中的一项重要技术标准，它规范了钢筋焊接的各个环节，并对焊接质量进行评定和验收。

《钢筋焊接及验收规程》JGJ18-20033.0.3电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表 3.0.3选用。

表3.0.3 钢筋电弧焊焊条型号4.1.1钢筋焊接时，各种焊接方法的适用范围应符合表4.1.1 的规定。

表4.1.1 钢筋焊接方法的运用范围续表4.1.1 钢筋焊接方法的运用范围注：1 电阻电焊时，使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表 4.3.2 的规定。

表 4.3.2 连续闪光焊钢筋上限直径焊机容量(KV·A) 钢筋牌号钢筋直径(mm)160 (150) HRB235HRB335HRB400RRB40020222020100 HRB235HRB335HRB400RRB4002018161680 （75）HRB235HRB335HRB400RRB4001614121240 HRB235Q235HRB335HRB400RRB400104.4.2帮条焊时，宜采用双面焊（图4.4.2-a）；当不能进行双面焊时，方可采用单面焊（图4.4.2-b）帮条长度l应符合表 4.4.2 的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号图4.4.2 钢筋帮条焊接头(a)双面焊；(b)单面焊d-钢筋直径；l-帮条长度表4.4.2 钢筋帮条长度钢筋牌号焊缝型式帮条长度l HPB235单面焊≥8d双面焊≥4dHRB335 HRB400 RRB400 单面焊≥10d 双面焊≥5d注：d 为主筋直径(mm)4.4.8预埋件钢筋电弧焊T 型接头可分为角焊和穿孔塞焊两种（图4.4.8）。

《钢筋焊接及验收规程》JGJ18-20033.0.3电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表3.0.3选用。

表 4.1.1 钢筋焊接方法的运用范围续表4.1.1 钢筋焊接方法的运用范围注：1 电阻电焊时，使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表4.3.2 的规定。

表 4.3.2 连续闪光焊钢筋上限直径4.4.2 帮条焊时，宜采用双面焊（图）； 当不能进行双面焊时，方可采用单面焊（图）帮条长度l 应符合表 4.4.2 的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号表4.4.2 钢筋帮条长度4.4.8 预埋件钢筋电弧焊 T 型接头可分为角焊和穿孔塞焊两种（图 4.4.8）。

装配 和焊接时，应符合下列要求：1 当采用 HPB235 钢筋时，角焊缝焊脚（k )不得小于钢筋直径的 0.5 倍；采用HRB335 和HRB400 钢筋时，焊脚（k ）不得小于钢筋直径的 0.6 倍； 2 施焊中，不得使钢筋咬边和烧伤。

图4.4.8 预埋件钢筋电弧焊T 型接头(a)角焊；(b)穿孔塞焊k - 焊脚4.4.9 钢筋与钢板搭接焊时，焊接接头（图 4.4.9）应符合下列要求： 1 HPB235 钢筋的搭接长度（l ）不得小于 4 倍钢筋直径，HRB335 和 HRB400 钢筋搭接长度（l ）不得小于 5 倍钢筋直径；2 焊缝宽度不得小于钢筋直径的 0.6 倍，焊缝厚度不得小于钢筋直径的 0.35倍。

《钢筋焊接及验收规程》 JGJ18-20033.0.3 电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》 GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表4.1.1 钢筋焊接时，各种焊接方法的适用范围应符合表4.1.1 的规定。

表 4.1.1 钢筋焊接方法的运用范围续表4.1.1 钢筋焊接方法的运用范围直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表 4.3.2 的规定。

表 4.3.2 连续闪光焊钢筋上限直径4.4.2 帮条焊时，宜采用双面焊（图；当不能进行双面焊时，方可采用单面焊（图帮条长度l应符合表 4.4.2 的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号表4.4.2 钢筋帮条长度钢筋牌号 焊缝型式 帮条长度l HPB235 单面焊 ≥8d 双面焊 ≥4d HRB335 HRB400 RRB400单面焊 ≥10d 双面焊≥5d注： d 为主筋直径(mm)4.4.8 预埋件钢筋电弧焊 T 型接头可分为角焊和穿孔塞焊两种（图和焊接时，应符合下列要求：图4.4.2 钢筋帮条焊接头 (a)双面焊；(b)单面焊 d -钢筋直径；l -帮条长度1 当采用 HPB235 钢筋时，角焊缝焊脚（k)不得小于钢筋直径的 0.5 倍；采用HRB335 和 HRB400 钢筋时，焊脚（k ）不得小于钢筋直径的 0.6 倍； 2 施焊中，不得使钢筋咬边和烧伤。

图 4.4.8 预埋件钢筋电弧焊T 型接头(a)角焊；(b)穿孔塞焊k - 焊脚4.4.9 钢筋与钢板搭接焊时，焊接接头（图 1 HPB235 钢筋的搭接长度（l ）不得小于 4 倍钢筋直径，HRB335 和HRB400 钢筋搭接长度（l ）不得小于 5 倍钢筋直径；2 焊缝宽度不得小于钢筋直径的 0.6 倍，焊缝厚度不得小于钢筋直径的 0.35倍。

钢筋焊接及验收规程JGJ18-2012施行日期：2012年08月01日前言根据住房和城乡建设部建标［2009］88号文的要求，标准修订组认真贯彻国家节材节能，环境保护的政策，调查研究，进行大量钢筋焊接试验，总结实践经验，参考国内外相关标准和资料，并在广泛征求意见的基础上修订、编制了本规程。

本规程主要技术内容是：1总则；2术语和符号；3材料；4钢筋焊接；5质量检验与验收；6焊工考试；7焊接安全。

本规程修订的主要内容：1.增加了术语和符号；2.根据国家现行标准，特别是GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；3.对用于钢筋电渣压力焊的钢筋下限直径，从14mm延伸至12mm；4.在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；5.在钢筋电弧焊中，增加了CO2气体保护电弧焊的内容；6.在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；7.在预埋件T形接头焊接中增加了钢筋埋弧螺柱焊。

在质量检验与验收的一般规定中，对于焊接接头拉伸试验质量要求作了较大修改，更好地符合生产实际，便于操作；对焊箍筋接头质量要求，独立成节；增加对焊箍筋接头、预埋件钢筋T型接头的连接方式和力学性能检验为主控项目。

新增第7章焊接安全。

本规程中以黑体字标志的条文为强制性条文，即：1.0.4，3.0.8，4.1.4，5.1.9，共五条，必须严格执行。

与JGJ18-2003中条文比较，条文内容有所修改补充。

本规程第1版于1965年批准发布以来，随着钢筋焊接技术的不断发展，经84版、96版、2003版，至此已是第四次修订。

钢筋焊接技术具有很多优越性，是一项节材、节能、少尘、少烟的环保技术，钢筋焊接工作者应正确实施规程，确保质量，降低成本，精益求精，有所创新，为国家经济建设作贡献。

《钢筋焊接及验收规程》jgj 18-2018《钢筋焊接及验收规程》JGJ 18-2018是中国建筑标准化协会发布的一项标准，它规定了钢筋焊接工作的基本要求和验收标准。

以下将对该规程的内容进行详细解读，包括钢筋焊接的准备工作、焊接工艺要求、验收规程等方面，以便对相关行业从业人员有所帮助。

一、概述钢筋焊接是建筑工程中常用的一种连接方法，它能够在一定程度上提高工程质量和效率。

然而，要确保钢筋焊接的质量，必须严格按照规程要求进行操作，并进行有效的验收。

JGJ 18-2018规程就是为了规范钢筋焊接工作，促进工程质量提升而设立的。

二、准备工作1.焊接人员的资质焊接人员必须持有相应的焊接操作资格证书，且应经过相关培训和考核合格方可进行钢筋焊接作业。

2.焊接设备和材料焊接设备必须符合国家标准，且经过定期检测和维护。

焊接材料应使用符合规定的焊条，并经过质量检验合格。

3.焊接环境和安全措施焊接作业应在专门的作业场所进行，必须做好防火、防爆、通风等安全措施，并穿戴合格的劳动防护用具。

三、焊接工艺要求1.钢筋准备钢筋在焊接前必须清理干净，并确保表面无油污、锈蚀等杂质。

接头的准备应符合规定的尺寸和形状。

2.焊接工艺焊接工艺必须符合钢筋混凝土结构设计规定和相关标准要求，包括焊接方法、电流电压、焊条种类、预热温度等参数。

3.焊接质量控制焊接过程中应控制焊条的温度和湿气，防止产生夹渣、气孔等焊接缺陷，保证焊缝的质量和均匀性。

四、验收规程1.可视检查对焊接接头进行外观检查，包括焊缝的均匀性、夹渣、气孔等情况，以及接头的形状和尺寸是否符合规定。

2. X射线或超声波检测对重要部位的焊接接头进行X射线或超声波检测，以发现焊接缺陷和结构内部的隐患，保证工程结构的安全性。

3.抗拉强度测试对焊接接头进行抗拉强度测试，检测焊接的牢固程度和接头的承载能力，确保工程质量符合要求。

综上所述，《钢筋焊接及验收规程》JGJ 18-2018对钢筋焊接工作的规定非常详细，包括了从准备工作到焊接工艺、验收规程等多个方面，对于保障工程质量和施工安全起到了重要作用。

《钢筋焊接及验收规程》JGJ18-20033.0.3电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表4.1.1钢筋焊接时，各种焊接方法的适用范围应符合表4.1.1 的规定。

表4.1.1 钢筋焊接方法的运用范围续表4.1.1 钢筋焊接方法的运用范围注：1 电阻电焊时，使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表 4.3.2 的规定。

表 4.3.2 连续闪光焊钢筋上限直径4.4.2 帮条焊时，宜采用双面焊（图 ； 当不能进行双面焊时，方可采用单面焊（图帮条长度l 应符合表 4.4.2 的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号表4.4.2 钢筋帮条长度图4.4.2 钢筋帮条焊接头 (a)双面焊；(b)单面焊 d -钢筋直径；l -帮条长度4.4.8 预埋件钢筋电弧焊 T 型接头可分为角焊和穿孔塞焊两种（图 和焊接时，应符合下列要求：1 当采用 HPB235 钢筋时，角焊缝焊脚（k )不得小于钢筋直径的 0.5 倍；采用HRB335和 HRB400 钢筋时，焊脚（k ）不得小于钢筋直径的 0.6 倍； 2 施焊中，不得使钢筋咬边和烧伤。

图 4.4.8 预埋件钢筋电弧焊T 型接头(a)角焊；(b)穿孔塞焊k - 焊脚4.4.9 钢筋与钢板搭接焊时，焊接接头（图1 HPB235 钢筋的搭接长度（l ）不得小于 4 倍钢筋直径，HRB335 和 HRB400 钢筋搭接长度（l ）不得小于 5 倍钢筋直径；2 焊缝宽度不得小于钢筋直径的 0.6 倍，焊缝厚度不得小于钢筋直径的 0.35倍。

钢筋焊接及验收规程JGJ18-2012施行日期：2012年08月01日前言根据住房和城乡建设部建标［2009］88号文的要求，标准修订组认真贯彻国家节材节能，环境保护的政策，调查研究，进行大量钢筋焊接试验，总结实践经验，参考国内外相关标准和资料，并在广泛征求意见的基础上修订、编制了本规程。

本规程主要技术内容是：1总则；2术语和符号；3材料；4钢筋焊接；5质量检验与验收；6焊工考试；7焊接安全。

本规程修订的主要内容：1.增加了术语和符号；2.根据国家现行标准，特别是GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；3.对用于钢筋电渣压力焊的钢筋下限直径，从14mm延伸至12mm；4.在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；5.在钢筋电弧焊中，增加了CO2气体保护电弧焊的内容；6.在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；7.在预埋件T形接头焊接中增加了钢筋埋弧螺柱焊。

在质量检验与验收的一般规定中，对于焊接接头拉伸试验质量要求作了较大修改，更好地符合生产实际，便于操作；对焊箍筋接头质量要求，独立成节；增加对焊箍筋接头、预埋件钢筋T型接头的连接方式和力学性能检验为主控项目。

新增第7章焊接安全。

本规程中以黑体字标志的条文为强制性条文，即：1.0.4，3.0.8，4.1.4，5.1.9，5.1.10共五条，必须严格执行。

与JGJ18-2003中条文比较，条文内容有所修改补充。

本规程第1版于1965年批准发布以来，随着钢筋焊接技术的不断发展，经84版、96版、2003版，至此已是第四次修订。

钢筋焊接技术具有很多优越性，是一项节材、节能、少尘、少烟的环保技术，钢筋焊接工作者应正确实施规程，确保质量，降低成本，精益求精，有所创新，为国家经济建设作贡献。

中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptanceof reinforcing steel barsJGJ 18—2003J 253—2003前言《钢筋焊接及验收规程》（JGJ18—2003），经建设部2003年3月27日以第128号公告批准，业已发布。

原规程《钢筋焊接及验收规程》JGJ18—96的主编单位是陕西省建筑科学研究设计院，参加单位是四川省建筑科学研究院、上海市建筑构件研究所、铁道部大桥工程局。

黑龙江省寒地建筑科学研究院。

原规程共144条；本规程为125条，其中，强制性条文5条，即：第1.0.3、3.0.5、4.1.3、5.1.7、5.1.8条。

为便于广大设计、施工、科研，学校等单位的有关人员在使用本规程时能正确理解和执行条文规定，《钢筋焊接及验收规程》编制组按章、节、条顺序编制了本标准条文说明，供使用者参考。

在使用中如发现本条文说明有不妥之处，请将意见函寄陕西省建筑科学研究设计院。

目录1 总则 (5)2 术语 (6)3 材料 (8)4 钢筋焊接 (12)4.1 一般规定 (12)4.2 钢筋电阻点焊 (14)4.3 钢筋闪光对焊 (16)4.4 钢筋电弧焊 (20)4.5 钢筋电渣压力焊 (22)4.6 钢筋气压焊 (24)4.7 预埋件钢筋埋弧压力焊 (25)5 质量检验与验收 (29)5.1 一般规定 (29)5.2 钢筋焊接骨架和焊接网 (30)5.3 钢筋闪光对焊接头 (31)5.4 钢筋电孤焊接头 (31)5.5 钢筋电渣压力焊接头 (32)5.6 钢筋气压焊接头 (32)5.7 预埋件钢筋T型接头 (33)6 焊工考试 (34)1 总则1.0.1 订本规程的目的，是为了在钢筋焊接施工中采用合理的焊接工艺和统一的质量验收标准，做到技术先进，确保质量。

1.0.3 目前，我国钢筋焊接设备多数是手工操作，且青年工人较多，钢筋焊接质量的好坏在很大程度上取决于焊工的素质，包括理论知识、操作技能和熟练程度，以及认真负责的工作态度。

《钢筋焊接及验收规程》JGJ18-20033.0.3电弧焊所采用的焊条，应符合现行标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表3.0.3选用。

表3.0.3 钢筋电弧焊焊条型号4.1.1钢筋焊接时，各种焊接方法的适用围应符合表4.1.1 的规定。

表4.1.1 钢筋焊接方法的运用围续表4.1.1 钢筋焊接方法的运用围注：1 电阻电焊时，使用围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表4.3.2 的规定。

表4.3.2 连续闪光焊钢筋上限直径4.4.2帮条焊时，宜采用双面焊（图4.4.2-a）；当不能进行双面焊时，方可采用单面焊（图4.4.2-b）帮条长度l应符合表4.4.2 的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号表4.4.2 钢筋帮条长度钢筋牌号焊缝型式帮条长度lHPB235单面焊≥8d双面焊≥4d HRB335 单面焊≥10d图4.4.2 钢筋帮条焊接头(a)双面焊；(b)单面焊d-钢筋直径；l-帮条长度HRB400双面焊≥5d RRB400注：d 为主筋直径(mm)4.4.8预埋件钢筋电弧焊T 型接头可分为角焊和穿孔塞焊两种（图4.4.8）。

装配和焊接时，应符合下列要求：1 当采用HPB235 钢筋时，角焊缝焊脚（k)不得小于钢筋直径的0.5 倍；采用HRB335 和HRB400 钢筋时，焊脚（k）不得小于钢筋直径的0.6 倍；2 施焊中，不得使钢筋咬边和烧伤。

图4.4.8 预埋件钢筋电弧焊T型接头(a)角焊；(b)穿孔塞焊k - 焊脚4.4.9钢筋与钢板搭接焊时，焊接接头（图4.4.9）应符合下列要求：1 HPB235 钢筋的搭接长度（l）不得小于4 倍钢筋直径，HRB335和HRB400 钢筋搭接长度（l）不得小于5 倍钢筋直径；2 焊缝宽度不得小于钢筋直径的0.6 倍，焊缝厚度不得小于钢筋直径的0.35倍。

《钢筋焊接及验收规程》JGJ 18-2012修订的主要内容及介绍摘要：《钢筋焊接及验收规程》，jgj 18-2012经住房和城乡建设部2012年08月01日以第1324号公告批准并实施。

原标准jgj18-2003作废.关键词：钢筋焊接及验收规程标准修订引言：陕西建筑科学研究院根据住房和城乡建设部建标〔2009〕88号文的要求，认真贯彻国家节材节能，进行大量钢筋焊接试验，总结实践经验，参考国内外相关标准和资料，并在广泛征求意见的基础上修订、编制了此规程.现将《钢筋焊接及验收规程》主要修订的内容及要点作一一介绍： 1.0.2本条修订后将本规程适用的范围进行细化。

“本规程适用于一般工业与民用建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收；本规程适用的焊接方法包括钢筋电阻点焊、闪光对焊、箍筋闪光对焊、电弧焊、电渣压力焊、气压焊和预埋件t形接头钢筋埋弧压力焊、埋弧螺柱焊等焊接方法。

”1.0.3本条修订后将本规程适用的范围进行细化。

“本规程适用于热轧光圆钢筋、普通热轧带肋钢筋、冷轧带肋钢筋、余热处理钢筋等的合适钢筋直径和焊接方法，在本规程规定范围内选择使用。

2.1本条经修订后，新增“钢筋二氧化碳气体保护电弧焊、待焊箍筋、对焊箍筋”3个术语，另外新增“普通热轧钢筋”和“细晶粒热轧钢筋”2个术语。

增加了适用于焊接的钢筋牌号和规格。

3.0.1目前我国生产的钢筋品种比较多，其中，进行焊接的有4种：1. 热轧带肋钢筋2. 热轧光圆钢筋3. 余热处理钢筋4. 冷轧带肋钢筋，其中，细晶粒钢筋符号，在同级别钢筋后加f。

3.0.6本条修订后增加了“二氧化碳应符合国家现行标准《焊接用二氧化碳》hg/t 2537中优等品的规定”。

4.1.1本条修订后将各种焊接方法的适用范围，做了一些修改：1.取消了hpb235钢筋，在表4.1.1注中予以补充说明。

2.hpb300是新牌号钢筋，但是从其化学成份和力学性能分析，其焊接性能良好，增加列入。

钢筋焊接及验收规程JGJ18-2012施行日期：2012年08月01日前言根据住房和城乡建设部建标［2009］88号文的要求，标准修订组认真贯彻国家节材节能，环境保护的政策，调查研究，进行大量钢筋焊接试验，总结实践经验，参考国内外相关标准和资料，并在广泛征求意见的基础上修订、编制了本规程。

本规程主要技术内容是：1总则；2术语和符号；3材料；4钢筋焊接；5质量检验与验收；6焊工考试；7焊接安全。

本规程修订的主要内容：1.增加了术语和符号；2.根据国家现行标准，特别是《钢筋混凝土用钢第2部分：热轧带肋钢筋》中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；3.对用于钢筋电渣压力焊的钢筋下限直径，从14mm延伸至12mm；4.在焊接工艺方法方面，将箍筋闪光对焊从原来“钢筋闪光对焊”中列出，增补内容，单独成节；5.在钢筋电弧焊中，增加了CO气体2保护电弧焊的内容；6.在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；7.在预埋件T形接头焊接中增加了钢筋埋弧螺柱焊。

在质量检验与验收的一般规定中，对于焊接接头拉伸试验质量要求作了较大修改，更好地符合生产实际，便于操作；对焊箍筋接头质量要求，独立成节；增加对焊箍筋接头、预埋件钢筋T型接头的连接方式和力学性能检验为主控项目。

新增第7章焊接安全。

本规程中以黑体字标志的条文为强制性条文，即：，，，，共五条，必须严格执行。

与JGJ18-2003中条文比较，条文内容有所修改补充。

本规程第1版于1965年批准发布以来，随着钢筋焊接技术的不断发展，经84版、96版、2003版，至此已是第四次修订。

钢筋焊接技术具有很多优越性，是一项节材、节能、少尘、少烟的环保技术，钢筋焊接工作者应正确实施规程，确保质量，降低成本，精益求精，有所创新，为国家经济建设作贡献。

目次1总则·································································2术语和符号···························································3材料·································································4钢筋焊接·····························································一般规定·························································钢筋电阻点焊·····················································钢筋闪光对焊·····················································箍筋闪光对焊·····················································钢筋电弧焊·······················································钢筋电渣压力焊···················································钢筋气压焊·······················································预埋件钢筋埋弧压力焊·············································预埋件钢筋埋弧螺柱焊·············································5质量检验与验收·······················································一般规定·························································钢筋焊接骨架和焊接网·············································钢筋闪光对焊接头·················································箍筋闪光对焊接头·················································钢筋电弧焊接头···················································钢筋电渣压力焊接头···············································钢筋气压焊接头···················································预埋件钢筋T形接头···············································6焊工考试····························································7焊接安全····························································附录A纵向受力钢筋焊接接头检验批质量验收记录···························附录B钢筋焊工考试合格证···············································本规程用词说明··························································引用标准名录····························································条文说明································································1总则为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，节材节能，经济合理，安全适用，确保质量，制订本规程。

钢筋焊接及验收规程》(J G J18)(共47页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steelbarsJGJ 18—2003J 253—20032003第 1 页中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptance of reinforcing steel barsJGJ 18-2003批准部门：中华人民共和国建设部施行日期：2003 年 5 月 1 日2003第 2 页中华人民共和国建设部公告第128 号建设部关于发布行业标准《钢筋焊接及验收规程》的公告现批准《钢筋焊接及验收规程》为行业标准，编号为J G J18—2003，自2003 年5 月 1 日起实施。

其中，第、、、、条为强制性条文，必须严格执行。

原行业标准《钢筋焊接及验收规程》JGJ18—96 同时废止。

本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2003 年 3 月27 日第 3 页前言根据建设部建标[2000] 284 号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上修订了本规程。

本规程的主要技术内容是：1 总则；2 术语；3 材料；4 钢筋焊接；5 质量检验与验收；6 焊工考试。

本次修订的主要内容：1.根据国家现行标准，修改适用于焊接的钢筋牌号。

名称和接头强度指标；2.增加H RB500钢筋闪光对焊和封闭环式箍筋闪光对焊；3.增加熔态气压焊工艺和氧液化石油气压焊的规定；4.增加H R B400钢筋与钢板电弧搭接焊、预埋件钢筋电弧焊和埋弧压力焊、钢筋电渣压力焊的规定；5.各种钢筋焊接接头和焊点的质量检验与验收划分为主控项目和一般项目两类，纵向受力钢筋 4 种焊接接头的拉伸试验合并成一条，2 种焊接接头弯曲试验合并成一条，均规定为主控项目，增加附录 A 纵向受力钢筋焊接接头检验批质量验收记录的规定；6.增加钢筋电渣压力焊接头拉伸试验的断裂位置和断口特征的质量要求；7.某些焊接工艺规定适当简化、合并，或移于“条文说明”中；8.电阻点焊焊点的质量验收由两节合并为一节，统一焊点抗剪力指标；9.焊工操作技能考试评定标准局部修改等等。
