精心整理H3C_S7506E维护操作手册配置举例：1、配置设备主机名如：sysnameH3C_S7506E2、3如：4如：5如：6如：7如:authorization-attributelevel38、配置将用户名admin及密码abc应用于telnet登录验证如：service-typetelnet9、开启telnet如：telnetserverenable10、配置E0/0接口描述如：descriptionto_G1/0/1_1.1.1.111、配置E0/0接口IP地址（广域网口IP地址）如：ipaddress2.2.2.212、配置E0/0接口为全双工状态如：13如：14如：15如：16如：17如：18如：19、配置环回地址如：ipaddress3.3.3.25520、配置VLAN端口如：interfaceVlan-interface121、配置VLAN接口的描述如：descriptionServer22、配置VLAN端口IP地址如：ipaddress3.3.3.1.023创建备份组并配置虚拟IP地址如：vrrpvrid1virtual-ip3.3.3.3 24、配置交换机在备份组中的优先级如：25如：26如：27如：2829如：30如：area 0.0.0.1network0.0.0.3network1.1.1.00.0.0.25531、设置OSPF链路开销参考值10000 bandwidth-reference1000032、将该OSPF区域设置为完全末梢区如：stubno-summary33、OSPF的开销如：ospfcost2034、开启SNMP代理如：35如：36如：37如：38如：39如：40如：snmp-agenttrapqueue-size500 41、配置SNMP陷阱报文生存时间如：snmp-agenttraplife60042、配置远程登录接口如：user-interfacevty0443、配置远程登录使用用户名及密码验证。
On The WayS7506E系列交换机实现IRF功能最近H3C的虚拟化（IRF），气势很猛，市场需求很大，恰好最近有机会调试S12508系列的IRF、S7500E系列的IRF和S5800系列的IRF功能。
此次贴出S7506E的IRF调试步骤以及常见查询命令(注意S7506E和S7510E在调试命令上还是有区别)，希望对给位调试有帮助。
下图为某企业的图。
注意：在尽可能的情况用2个万兆口实现IRF功能。
一：IRF配置：S7506-1与S7506-2之间的IRF[S7506E-1] irf member 1 // 配置IRF的成员号；[S7506E-1] chassis convert mode irf // 将设备切换到IRF模式,确认之后设备会自动重启 [S7506E-1] irf member 1 priority 32 //修改IRF成员的优先级，最高为32，master [S7506E-1] irf auto-update enable //使能启动文件自动加载[S7506E-1] int ten 1/2/0/2[S7506E-1- ten 1/2/0/2] shutdown //需要先提前关闭物理口，IRF逻辑口要绑定物理口[S7506E-1 ] irf-port 1/1 //创建逻辑接口，注意对应。
S7506E-1 irf-port 2/2[S7506E-1- irf-port 1/1] port group interface Ten-GigabitEthernet1/2/0/2[S7506E-1] int ten 1/2/0/2[S7506E-1- ten 1/2/0/2] undo shutdown<S7506E-1> save // 保存<S7506E-1>%Jul 7 15:42:59:953 2011 S7506E-1 STM/5/STM_MERGE:IRF merge occurs and the IRF system does not need to reboot.编者：OTW On The Way 技术交流[S7506E-2] irf member 2 // 用来配置设备的成员编号,修改为2[S7506E-2] chassis convert mode irf // 将设备切换到IRF模式,确认之后设备会自动重启 [S7506E-2] irf auto-update enable //使能启动文件自动加载[[S7506E-2] int ten 1/2/0/2[S7506E-2- ten 2/2/0/2] shutdown //需要先提前关闭物理口，IRF逻辑口要绑定物理口[S7506E-2 ] irf-port 2/2 //创建逻辑接口，注意对应。
网络运行维护文档网络部分设备日常操作手册11 月文档修订统计目录第1 章前言 (4)1.1 文档目的 (4)1.2 文档合用人员 (4)1.3 文档内容范畴 (4)1.4 有关文档 (4)第2 章网络构造 (5)2.1 拓扑图与网络构造描述 (5)第3 章路由器日常操作 (6)3.1 H3C 路由器日常操作 (6)3.1.1设备批示灯状态检查内容 (6)3.1.2路由器软硬件状态检查 (6)3.1.3路由器配备状态检查 (6)3.1.4路由器连接状态检查 (6)3.1.5路由器运行负载状态检查 (7)3.1.6路由器路由合同状态检查 (7)3.1.7路由器运行状态统计检查 (7)3.1.8路由器异常状态统计检查 (8)第4 章交换机日常操作 (9)4.1 H3C 交换机日常操作 (9)4.1.1设备批示灯状态检查内容 (9)4.1.2交换机软硬件状态检查 (9)4.1.3交换机配备状态检查 (9)4.1.4交换机连接状态检查 (10)4.1.5交换机运行负载状态检查 (10)4.1.6交换机运行状态统计检查 (10)4.1.7交换机异常状态统计检查 (10)第5 章超级终端安装及设立 (11)5.1.1超级终端安装及设立 (11)第1章前言1.1 文档目的本文档编写的重要目的是为网络运行维护提供参考指南。
1.2 文档合用人员本文档重要面对分行的网络人员，他们将通过参考本文档完毕网络日常操作内容。
1.3 文档内容范畴本文档内容基于H3C MSR 系列路由器、H3C7500E、防火墙板卡等系列产品，涵盖了分行网络维护的下列内容：●路由器、交换机、防火墙软硬件状态检查●路由器、交换机配备状态检查●路由器、交换机连接状态检查●路由器、交换机运行负载状态检查●路由器路由合同状态检查●路由器、交换机运行状态统计检查1.4 有关文档厂商配备手册/配备参考（具体见附件）第2章网络构造2.1 拓扑图与网络构造描述略2.1.1 网络拓扑图略第3章超级终端安装及设立3.1.1 超级终端安装及设立1、超级终端安装“超级终端”是Windows 9x、Windows NT 及Win2k 下的程序，是Microsoft 操作系统中的一种惯用组件。

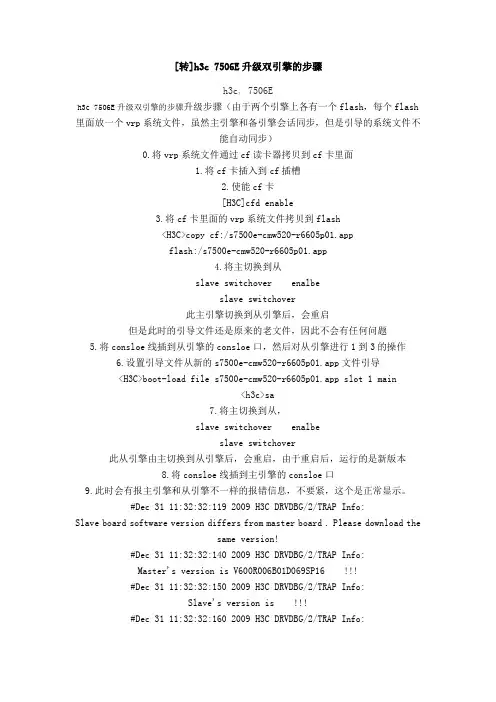

[转]h3c 7506E升级双引擎的步骤h3c, 7506Eh3c 7506E升级双引擎的步骤升级步骤（由于两个引擎上各有一个flash，每个flash 里面放一个vrp系统文件，虽然主引擎和备引擎会话同步，但是引导的系统文件不能自动同步）0.将vrp系统文件通过cf读卡器拷贝到cf卡里面1.将cf卡插入到cf插槽2.使能cf卡[H3C]cfd enable3.将cf卡里面的vrp系统文件拷贝到flash<H3C>copy cf:/s7500e-cmw520-r6605p01.appflash:/s7500e-cmw520-r6605p01.app4.将主切换到从slave switchover enalbeslave switchover此主引擎切换到从引擎后，会重启但是此时的引导文件还是原来的老文件，因此不会有任何问题5.将consloe线插到从引擎的consloe口，然后对从引擎进行1到3的操作6.设置引导文件从新的s7500e-cmw520-r6605p01.app文件引导<H3C>boot-load file s7500e-cmw520-r6605p01.app slot 1 main<h3c>sa7.将主切换到从，slave switchover enalbeslave switchover此从引擎由主切换到从引擎后，会重启，由于重启后，运行的是新版本8.将consloe线插到主引擎的consloe口9.此时会有报主引擎和从引擎不一样的报错信息，不要紧，这个是正常显示。
#Dec 31 11:32:32:119 2009 H3C DRVDBG/2/TRAP Info:Slave board software version differs from master board . Please download thesame version!#Dec 31 11:32:32:140 2009 H3C DRVDBG/2/TRAP Info:Master's version is V600R006B01D069SP16 !!!#Dec 31 11:32:32:150 2009 H3C DRVDBG/2/TRAP Info:Slave's version is !!!#Dec 31 11:32:32:160 2009 H3C DRVDBG/2/TRAP Info:Reboot slave board for different version!9.设置引导文件从新的s7500e-cmw520-r6605p01.app文件引导<H3C>boot-load file s7500e-cmw520-r6605p01.app slot 0 main<h3c>sa<h3c>reboot10.系统运行正常了，来回切换没有问题了，将每个引擎下的旧文件删除。
网络设备维护手册第一章交换机操作手册此部分档使用本项目交换机型号如下：S7506E/S5120/S5130/WX3024E设备登陆Console登陆1、通过交换机Console 口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
连接示意图如下：2、把电脑和交换机连接好后，交换机上电开机，然后在电脑上进行如下操作，首先点击开始－>程序－>附件－>通讯－>超级终端打开后出现下面图示，输入名称，可以任意输入。
输入完成点击确定，出现下面界面，连接时使用选择COM口，一般台式机为COM1或COM2，而笔记本经过转接，可能会产生COM3或COM4，也有可能是其他的，你可以在下面的选择项里看到，选择完成后点击确定。
通过上面的选择，现在到了对端口属性进行设置，一般情况下没有进行过修改，默认只要点击还原为默认值就可以了，然后再单击确定。
之后敲回车即可，会出现H3C>提示符，说明已经与交换机连接，可以进行配置了，如果没有可以重启交换机或检查连接是否正确。
telnet登陆1、新建用户名密码local-user admin /admin为用户名password cipher h3c@123 /h3c@123为密码authorization-attribute level 3 /授权admin用户的等级为3,3为最高级service-type telnet /授权admin用户的登陆方式，可以为ftp、telnet等#telnet server enable /开启telnet服务使用电脑连接至交换机：交换机加电开机显示sarting......************************************************************** ** H3C S5510-24P BOOTROM, Version 142 ** **************************************************************Copyright (c) 2004-2008 Hangzhou H3C Tech. Co., Ltd.Creation date: Mar 12 2008, 11:17:30CPU Clock Speed : 200MHzBUS Clock Speed : 33MHzMemory Size : 128MBThe switch Mac is: 000F-E2B1-BD60Press Ctrl-B to enter Boot Menu (10)Auto-booting...Decompress Image.................................................................................................................................................... .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .........................................................................................................................................................O K!Starting ...****************************************************************************** * Copyright (c) 2004-2008 Hangzhou H3C Tech. Co., Ltd. All rights reserved. ** Without the owner's prior written consent, ** no decompiling or reverse-engineering shall be allowed. *******************************************************************************It will take a long time to get configuration file, please wait...Startup configuration file does not exist.User interface aux0 is available.<H3C>%Apr 26 12:03:53:611 2000 H3C SHELL/4/LOGIN: Console login from aux0 <H3C><H3C>sys[H3C][H3C]sysname neiwang[neiwang-luser-admin]pa sin admin fg)safely Save current configuration safely<cr>[neiwang]save s[neiwang]save safely Are you sure [Y/N]:y Please input the file name(*.cfg)[fla](To leave the existing filename unchanged, press the enter key):Validating file. Please wait...Now saving current configuration to the device.Saving configuration fla. Please wait... .................Configuration is saved to flash successfully.[neiwang]qu<neiwang>saveThe current configuration will be written to the device. Are you sure [Y/N]:n <neiwang>sysSystem View: return to User View with Ctrl+Z.[neiwang]DHCP Snooping was enabled.[neiwang-GigabitEthernet1/0/15]qu[neiwang]vlan 26[neiwang-vlan26][neiwang-GigabitEthernet1/0/15]port access vlan 26[neiwang-GigabitEthernet1/0/15]qu[neiwang-GigabitEthernet1/0/25]port trunk permit all ......... Done. <cr>[neiwang-GigabitEthernet1/0/25]undo port link-type ......... Done. [neiwang-GigabitEthernet1/0/25]sp[neiwang-GigabitEthernet1/0/25]speed10 Specify speed of current port 10Mb/s100 Specify speed of current port 100Mb/s1000 Specify speed of current port 1000Mb/sauto Enable port's speed negotiation automatically[neiwang-GigabitEthernet1/0/25]speed au[neiwang-GigabitEthernet1/0/25]speed auto[neiwang-GigabitEthernet1/0/25]du[neiwang-GigabitEthernet1/0/25]duplex au[neiwang-GigabitEthernet1/0/25]duplex auto[neiwang-GigabitEthernet1/0/25]qu[neiwang]dhcp[neiwang]dhcp-snooping<cr>[neiwang]dhcp-snoopingDHCP Snooping has already been enabled.[neiwang]int g 1/0/25[neiwang-GigabitEthernet1/0/25]dhcp[neiwang-GigabitEthernet1/0/25]dhcp-snoopinginformation Specify Option 82 servicetrust Trusted port[neiwang-GigabitEthernet1/0/25]dhcp-snooping tr[neiwang-GigabitEthernet1/0/25]dhcp-snooping trust<cr>[neiwang-GigabitEthernet1/0/25]dhcp-snooping trust[neiwang-GigabitEthernet1/0/25]qu[neiwang]dis valnINTEGER<1-4094> VLAN IDall All the VLANsdynamic Dynamic VLAN IDreserved Reserved VLAN IDstatic Static VLAN ID<cr>[neiwang]dis vlan all [neiwang]dis arp [neiwang]dis arpall Display static&dynamic ARP entrydynamic Display dynamic ARP entryinterface Display by Interfacesource-suppression Display ARP source suppressionstatic Display static ARP entrytimer Display ARP timervlan Display by VLANvpn-instance Display ARP entries by VPN name[neiwang]dis arp allType: S-Static D-DynamicIP Address MAC Address VLAN ID Interface Aging Type [neiwang]dis mac-a[neiwang]dis mac-address [neiwang]#interface Vlan-interface4000 //路由添加管理口vlan//路由添加管理地址IP#interface GigabitEthernet1/0/52 //回程路由#//指定要回跳的路由第二章无线维护手册设备登陆此步骤参考设备登陆设备常用操作注册APwlan ap AP1 model WA2620i-AGN /MODEL的型号一定要和实际一样/手工注册方式序列号一定要正确radio 1 /2620i是双频APservice-template 10 /调用服务模板radio enable /启用射频口radio 2service-template 10radio enable配置SSID名称wlan service-template 10 /新建服务模板10ssid TAXZFWZX /ssid为TAXZFWZXbind WLAN-ESS 10 /绑定无线接口10authentication-method open-system /以下为加密方案cipher-suite tkipsecurity-ie wpaservice-template enable /启用服务模板#interface WLAN-ESS10 /新建无线接口10，供服务模板调用port-security port-mode psk /以下为认证信息port-security tx-key-type 11keyport-security preshared-key pass-phrase si h3c@123。
