逆变器输出滤波电感设计 周洁敏

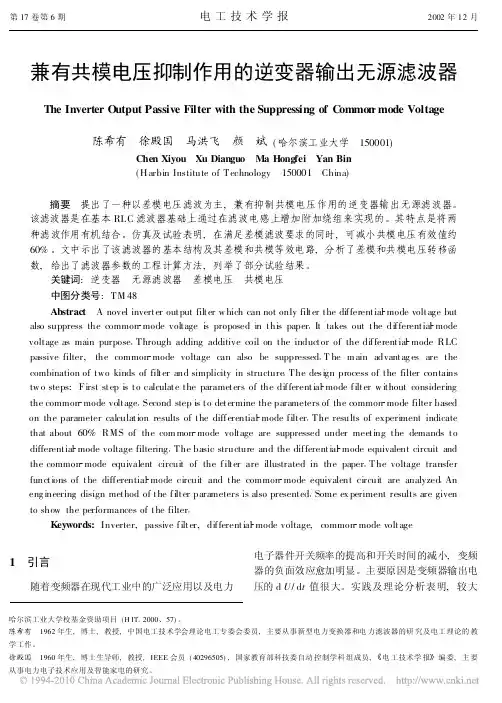

兼有共模电压抑制作用的逆变器输出无源滤波器The Inverter Output Passive Filter with the Suppressing of C ommon mode Voltage陈希有 徐殿国 马洪飞 颜 斌(哈尔滨工业大学 150001)Chen Xiyou Xu Dianguo Ma Hongfei Yan Bin(H arbin Institute of Technology 150001 China)摘要 提出了一种以差模电压滤波为主,兼有抑制共模电压作用的逆变器输出无源滤波器。

该滤波器是在基本RLC 滤波器基础上通过在滤波电感上增加附加绕组来实现的。

其特点是将两种滤波作用有机结合。

仿真及试验表明,在满足差模滤波要求的同时,可减小共模电压有效值约60%。

文中示出了该滤波器的基本结构及其差模和共模等效电路,分析了差模和共模电压转移函数,给出了滤波器参数的工程计算方法,列举了部分试验结果。

关键词:逆变器 无源滤波器 差模电压 共模电压中图分类号:TM 48Abstract A novel inverter output filter w hich can not only filter the differential mode voltage but also suppress the common mode voltage is proposed in this paper It takes out the differential mode voltage as main purpose Through adding additive coil on the inductor of the differential mode RLC passive filter,the common mode voltage can also be suppressed T he m ain advantag es are the combination of two kinds of filter and simplicity in structure The design process of the filter contains tw o steps:First step is to calculate the parameters of the differential mode filter w ithout considering the common mode voltage Second step is to determine the parameters of the common mode filter based on the parameter calculation results of the differential mode filter The results of experiment indicate that about 60%RMS of the com mon mode voltage are suppressed under meeting the demands to differential mode voltage filtering The basic structure and the differential mode equivalent circuit and the common mode equivalent circuit of the filter are illustrated in the paper The voltage transfer functions of the differential mode circuit and the common mode equivalent circuit are analyzed An eng ineering disign method of the filter parameters is also presented Some ex periment results are given to show the performances of the filterKeywords:Inverter,passive filter,differential mode voltage,common mode voltage哈尔滨工业大学校基金资助项目(H IT 2000、57)。

单相并网逆变器母线电容纹波分析与抑制研究戴志威;舒杰;周龙华【摘要】由Boost电路和DC/AC电路组成的两级并网逆变器会在直流母线电容上产生高低频纹波,过大的纹波电压会导致输出电压畸变,而过大的纹波电流会导致电容发热,缩短使用寿命.文章针对某3 kW单相光伏并网逆变器,提出了一种纹波电压和纹波电流综合分析整治方法,依此来指导母线电容参数的选取和抑制纹波幅值.样机试验结果说明了分析方法的正确性.【期刊名称】《可再生能源》【年(卷),期】2014(032)010【总页数】5页(P1448-1452)【关键词】并网逆变器;母线电容;纹波电压;纹波电流【作者】戴志威;舒杰;周龙华【作者单位】中国科学院广州能源研究所,广东广州 510650;中国科学院可再生能源重点实验室,广东广州510650;中国科学院大学,北京 100049;中国科学院广州能源研究所,广东广州 510650;中国科学院可再生能源重点实验室,广东广州510650;中国科学院广州能源研究所,广东广州 510650;中国科学院可再生能源重点实验室,广东广州510650【正文语种】中文【中图分类】TM6150 引言随着电力电子技术和数字信号处理技术的发展，基于PWM的光伏并网逆变器理论与应用研究更加深入，其应用产品也日益广泛。

以DC/DCDC/AC为拓扑结构的两级光伏并网逆变器依然是小功率产品的主流。

Boost电路和DC/AC电路组成的两级并网逆变器在直流母线电容上产生高低频纹波，过大的纹波电压会导致输出电压畸变，并网电流波形质量差，严重时会给电网的安全运行带来威胁；而过大的纹波电流会使电容发热，寿命缩短，使逆变器损耗加大，转换效率降低[1]～[3]。

传统的分析方法只单独分析Boost电路或逆变电路桥在母线电容上的纹波表达，且多为离网的应用案例，还没有针对并网逆变器全面分析母线电容上的纹波特性。

文献[1]分析了全桥不可调度式单相光伏并网装置的主功率器件在单极性切换模式中的电流及能量流向规律，并据此提出了太阳电池两端平波电容的容量选取原则。

逆变器滤波电感磁设计概述逆变器是将直流电转换为交流电的装置，在逆变器输出的交流电中，存在一定的谐波成分。

为了减少这些谐波对电网的影响，需要设计逆变器滤波电感磁。

滤波电感磁能够有效地滤除谐波成分，保证逆变器输出电流的纯度和质量。

滤波电感磁的作用滤波电感磁主要有以下几个作用：1.滤除谐波：逆变器输出的交流电中存在谐波成分，这些谐波对电网造成干扰，甚至可能损坏其他设备。

滤波电感磁可以通过改变电路的电感值来过滤掉谐波，使输出电流更加纯净。

2.平滑输出电流：逆变器输出的电流在短时间内可能会发生较大波动，滤波电感磁可以通过储存磁能的方式，使输出电流变得更加平滑，减少电流的尖峰和波动。

3.阻抗匹配：逆变器的输出电阻与电网的负载电阻之间存在一定的不匹配，滤波电感磁可以通过改变阻抗值来实现逆变器与电网的匹配，提高电能传输效率。

滤波电感磁的设计要点1.电感值选择：滤波电感磁的电感值应根据逆变器输出电流和电网负载电流的频率特性来确定。

一般情况下，电感值的选择应满足阻抗匹配的要求，同时能够滤除主要的谐波成分。

2.材料选择：滤波电感磁的磁芯材料应具有较高的饱和磁感应强度和低的铁损耗，以保证高效的能量传输。

3.绕组设计：滤波电感磁的绕组应根据电感值和额定电流来确定匝数和截面积。

为了减小温升和能量损耗，绕组应采用合适的线径和绝缘材料。

4.绝缘设计：滤波电感磁的绕组与磁芯之间应有足够的绝缘层来防止短路和放电。

绝缘层的材料选择应具有良好的耐热性和绝缘性能。

滤波电感磁的设计流程滤波电感磁的设计可按以下步骤进行：1.确定需求：根据逆变器输出电流和电网负载电流的频率特性，确定所需滤波电感磁的电感值。

2.材料选择：根据设计需求和预算限制，选择适当的磁芯材料。

3.绕组设计：根据所选磁芯尺寸和电感值，计算绕组的匝数和截面积。

4.绝缘设计：根据设计需求和安全性要求，选择适当的绝缘材料和厚度。

5.性能评估：通过模拟或实验，评估设计的滤波电感磁的性能，包括阻抗匹配、谐波滤波效果和温升等。

周洁敏调制方式有2种：单极性调制和双极性调制单极性调制（桥）双极性调制（推挽）正弦脉宽调制技术SPWMU 某点正弦波幅值N I f U U D I f U U D I f u U L k L πsin π22o 1o dc max o o d k ,ko,dc βαα⋅⋅⋅⋅-=⋅⋅⋅-=⋅∆⋅-=+最大电感量而且随着正弦波的调制，磁芯的直流工作点按正弦规律（50Hz ）在磁滞回线的1和3象限移动。

可以获得比较稳定的电感材料是气隙磁芯δA cR c R δΦu (t)i （t ）Nl cμ20c A L N μδ=电感不同于变压器，需要储存能量，开气隙后可以储存磁场能量，并使电感量稳定。

即电感为逆变器交流滤波电感中的磁密波形双极性调制单极性调制B L 曲线是曲线Ⅰ减去曲线Ⅱ积分所得，但是很难用精确的数学表达式表示。

输出正弦波输入为AB 端电压波形()t t U u NA B d sin 21π20o AB e L ⎰-=∆ω交流滤波电感不但有基波分量，而且叠加较大的高频分量，磁芯选择不仅要考虑基波损耗，而且要考虑磁芯涡流损耗。

同时线圈中除了流过基波电流，还要流过高次谐波电流，线圈应当考虑高频电流损耗。

纵坐标放大的结果线圈窗口利用率自然冷却经验值K1线圈损耗等于磁芯损耗K2210.707K K各种系数与电感类型的关系决定热阻R T 和允许损耗磁芯损耗线圈损耗损耗热阻最大允许温升决定损耗极限lim /thP T R =∆允许温升由设计需求确定th 20/R K W=。

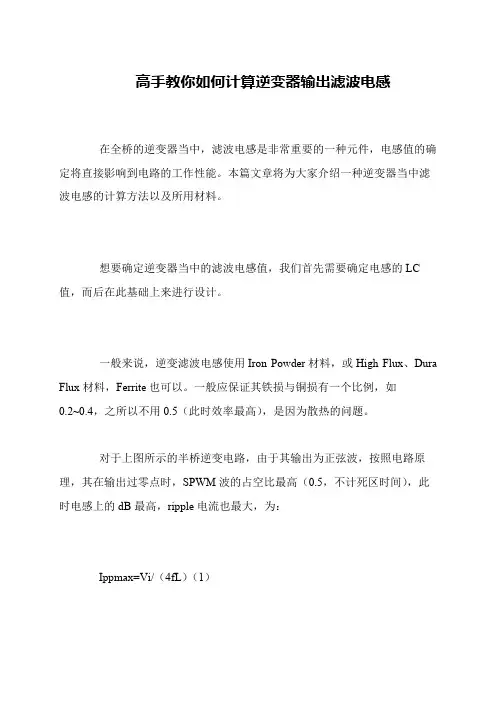

高手教你如何计算逆变器输出滤波电感
在全桥的逆变器当中，滤波电感是非常重要的一种元件，电感值的确定将直接影响到电路的工作性能。

本篇文章将为大家介绍一种逆变器当中滤波电感的计算方法以及所用材料。

想要确定逆变器当中的滤波电感值，我们首先需要确定电感的LC 值，而后在此基础上来进行设计。

一般来说，逆变滤波电感使用Iron Powder材料，或High Flux、Dura Flux材料，Ferrite也可以。

一般应保证其铁损与铜损有一个比例，如
0.2~0.4，之所以不用0.5（此时效率最高），是因为散热的问题。

对于上图所示的半桥逆变电路，由于其输出为正弦波，按照电路原理，其在输出过零点时，SPWM波的占空比最高（0.5，不计死区时间），此时电感上的dB最高，ripple电流也最大，为：
Ippmax=Vi/（4fL）（1）。

第19卷第3期电源学报Vol. 19 No. 3 2021 年5 月Journal of Power Supply May 2021D O I：10.13234/j.issn.2095-2805.2021.3.33 中图分类号：TM464 文献标志码：ACLC型PWM逆变器端无源滤波器的设计杨玉岗，孙鹤鸣(辽宁工程技术大学电气与控制工程学院，葫芦岛125105)摘要：由于PWM逆变器输出电压中含有较多的高频分量，所以逆变器输出端必须加入低通滤波器来减小谐波含量。

借鉴在PWM逆变器与电机之间插入共模变压器来消除逆变器输出端共模电压的方法，通过分析共模变 压器带有漏感时的等效电路，提出了一种新型的CLC型逆变器端无源滤波器。

利用共模变压器产生的漏感代替差 模电感来抑制差模电压dv/dt，同时该滤波器对共模电压也有着很好的抑制作用。

与传统滤波器相比，该滤波器可 通过1个共模变压器同时对共模及差模电压dv/dt起到抑制作用，减少了滤波器的体积规模。

最后，仿真和实验结 果验证了该滤波器的有效性。

关键词：共模电压；差模电压；PWM逆变器；共模变压器Design of CLC-type PWM Inverter Passive FilterYANG Yugang，SUN Heming(Faculty of Electrical and Control Engineering, Liaoning Technical University，Huludao 125105，China)Abstract ：Since the output voltage of a PWM inverter contains more high-frequency components，a low-pass filter must be added to its output terminal to reduce the harmonic content. By referring to the method in which a common-mode (CM) transformer is inserted between the PWM inverter and a motor to eliminate the CM voltage output from the inverter，the equivalent circuit of the CM transformer with leakage inductance is analyzed, and a novel CLC-type inverter passive fil­ter is put forward. The differential-mode voltage (dv/dt) is suppressed by the leakage inductance generated by the CM trans­former instead of the differential-mode inductor. Meanwhile, this filter also has a satisfying inhibitory effect on the CM volt­age. Compared with the traditional filter, it can suppress both the CM and differential-mode voltage (dv/dt) through one CM transformer, thereby reducing its size. Simulation and experimental results verified the effectiveness of the proposed filter.Keywords： common-mode (CM) voltage; differential-mode voltage; PWM inverter, common-mode (CM) transformer现代工业中，PWM功率变换器已经成为必不 可少的器件，但随着电力电子器件开关频率和输出 功率的不断提高，逆变器输出电压中含有的大量高 频谐波成分所带来的电磁干扰等负面效应也曰趋 严重，这不但缩短了仪器的使用寿命，而且严重威 胁了周边其他电气设备的安全稳定运行。
