直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。
位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

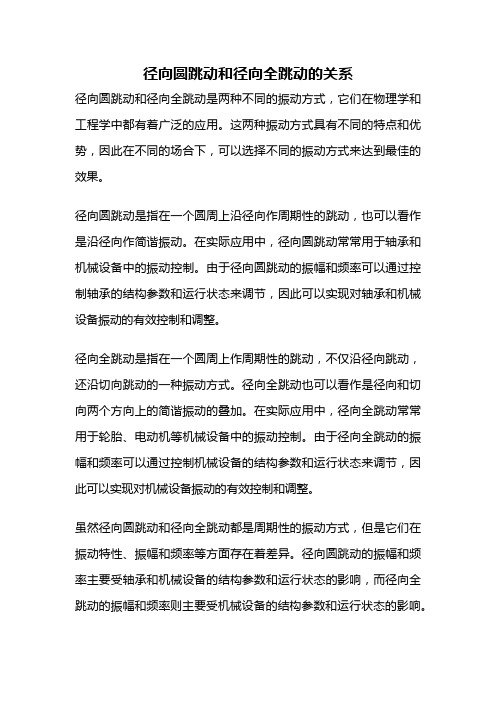

径向圆跳动和径向全跳动的关系径向圆跳动和径向全跳动是两种不同的振动方式，它们在物理学和工程学中都有着广泛的应用。
这两种振动方式具有不同的特点和优势，因此在不同的场合下，可以选择不同的振动方式来达到最佳的效果。
径向圆跳动是指在一个圆周上沿径向作周期性的跳动，也可以看作是沿径向作简谐振动。
在实际应用中，径向圆跳动常常用于轴承和机械设备中的振动控制。
由于径向圆跳动的振幅和频率可以通过控制轴承的结构参数和运行状态来调节，因此可以实现对轴承和机械设备振动的有效控制和调整。
径向全跳动是指在一个圆周上作周期性的跳动，不仅沿径向跳动，还沿切向跳动的一种振动方式。
径向全跳动也可以看作是径向和切向两个方向上的简谐振动的叠加。
在实际应用中，径向全跳动常常用于轮胎、电动机等机械设备中的振动控制。
由于径向全跳动的振幅和频率可以通过控制机械设备的结构参数和运行状态来调节，因此可以实现对机械设备振动的有效控制和调整。
虽然径向圆跳动和径向全跳动都是周期性的振动方式，但是它们在振动特性、振幅和频率等方面存在着差异。
径向圆跳动的振幅和频率主要受轴承和机械设备的结构参数和运行状态的影响，而径向全跳动的振幅和频率则主要受机械设备的结构参数和运行状态的影响。
此外，径向全跳动还存在着横向振动的特点，这也是与径向圆跳动不同的地方。
在实际应用中，选择径向圆跳动还是径向全跳动，需要根据具体的应用场合和需求来决定。
如果需要控制轴承和机械设备的径向振动，可以选择径向圆跳动；如果需要控制机械设备的径向和横向振动，可以选择径向全跳动。
同时，在选择振动控制方案时，还需要考虑到控制效果、成本和可行性等方面的因素，以达到最佳的效果。
径向圆跳动和径向全跳动都是常见的振动方式，在不同的应用场合和需求下，可以选择不同的振动方式来实现对机械设备振动的控制和调整。
选择合适的振动控制方案需要考虑到多方面的因素，这是一个综合性的问题。
通过科学的分析和实验研究，可以得出最佳的振动控制方案，达到最优的效果。
机械制图符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。
位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。
首先区别一下什么情况下用圆跳动圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差。
什么情况下用圆跳动：全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差。
圆度是形状误差,只是表达一个表面形状。
而跳动给这个形状规定了一个基准,即中心轴线。
跳动小的一定圆,圆的跳动可能大。
当偏离基准的时候圆的跳动也大。
就这样。
圆柱度增加了一个轴向概念,成为一个空间问题。
圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。
而圆跳动是有基准轴线的，任一截面的圆表面位置在半径差为某一数值的两个同心圆里，且圆心在基准轴线上，而圆度的圆心是变化的。
它的实效边界是零件最大实体尺寸加上跳动公差。
（二）圆跳动和全跳动的差别:跳动的分类:可分为圆跳动和全跳动。
圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差。
全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差。
圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状。
而跳动给这个形状规定了一个基准,即中心轴线。
跳动小的一定圆,圆的跳动可能大。
当偏离基准的时候圆的跳动也大。
就这样。
圆柱度增加了一个轴向概念,成为一个空间问题。
圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。
而圆跳动是有基准轴线的，任一截面的圆表面位置在半径差为某一数值的两个同心圆里，且圆心在基准轴线上，而圆度的圆心是变化的。
它的实效边界是零件最大实体尺寸加上跳动公差。
圆度圆柱度圆跳动及全跳动四者异同辨析在技工院校机械类专业必开的专业基础课“极限测量与技术测量基础”中，讲授至“形状和位置公差”一章时，学生往往不知所云，这是本门课程的一个教学难点。
在12个形位公差项目中，学生犹其分辨不清圆度、圆柱度、圆跳动、全跳动四者的异同，经常混淆此四者的概念和应用。
笔者经过近几年的教学研究，不断改进教学，总结了如下几点粗浅见解。
在概念上圆度公差是为限制实际圆对于理想圆的变动，对回转体表面任一正截面的圆轮廓提出的形状精度要求；圆柱度公差则是为限制实际圆柱面对于理想圆柱面的变动，圆柱度公差综合控制圆柱面的形状精度。
圆跳动公差是被测表面绕基准轴线回转一周时，在给定方向上的任一测量面上所允许的跳动量；全跳动公差是被测表面绕基准轴线连续回转时，在给定方向上所允许的最大跳动量。
从四者的概念比较得出：（1）圆度与圆柱度：圆度公差用于任意的回转体如圆柱体、圆锥体、球体、曲线回转性零件等，圆柱度公差只应用于圆柱体的圆柱面。
圆柱度可以看成圆度与直线度的组合。
如图1如示，通过测量，该零件的圆度公差值为0，而圆柱度公差值则为0.01mm。
（2）圆度与圆跳动：圆度无基准，圆跳动一般以轴线为基准，圆跳动除了径向方向的跳动公差还有端面圆跳动。
（3）圆跳动与全跳动：径向的圆跳动是指相对于轴线的任意圆截面的跳动，全跳动是指相对于轴线而言整个圆柱面的跳动。
圆跳动除了径向和端面跳动外还有斜向圆跳动。
全跳动可以认为是直线方向上所有圆跳动的组合。
（4）圆柱度与全跳动：全跳动除径向全跳动外还包括端面全跳动，圆柱度是形状精度无基准，基准是浮动的。
全跳动公差是基于基准轴线而定义的。
如图2所示，以中心线A为基准测量右端圆柱面的全跳动量为2mm，而测得右端圆柱的圆柱度误差为0。
圆度与圆柱度是形状公差，圆跳动与全跳动是位置公差，圆跳动、全跳动是以特定检测方式为依据而设定的综合性的误差项目，它能综合反映被测要素的形状和位置误差，因而跳动公差可以综合控制被测要素的位置、方向和形状误差。
形位公差——圆跳动
【形位公差——跳动】
在形位公差中，跳动可分为圆跳动和全跳动。
测量心轴圆跳动
圆跳动：是指被测实际表面绕基准轴线作无轴向移动的回转时，在指定方向上指示器测得的最大读数差。
圆跳动分径向,端面和斜向三种. 跳动的名称是和测量相联系的. 测量时零件绕基准轴线回转.
测量用指示表的测头接触被测要素. 回转时指示表指针的跳动量就是圆跳动的数值. 指示表测头指在圆柱面上为径向圆跳动,
指在端面为端面圆跳动, 垂直指向圆锥素线上为斜向圆跳动。
全跳动：是指被测实际表面绕基准轴线无轴向移动的回转, 同时指示器作平行或垂直于基准轴线的移动,
在整个过程中指示器测得的最大读数差。
全跳动公差是关联实际被测要素对其理想要素的允许变动量. 当理想要素是以基准轴线为轴线的圆柱面时, 称为径向全跳动;
当理想要素是与基准轴线垂直的平面时, 称为端面(轴向)全跳动.。
机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
机械制图符号和公差符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度（○）——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。
位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。
圆柱度公差是限制实际圆柱面相对于理想圆柱面的变动。
它表示实际圆柱面必须位于半径公差给定的两个同轴圆柱面之间径向全跳动是被测表面绕基准轴线连续回转时，在整个圆柱面上所允许的最大跳动量。
它表示被测表面绕基准轴线连续回转时,同时百分表相对于圆柱面作轴向移动，在整个圆柱面上的径向跳动量不得大于给定公差值疑问：假如说一个圆柱面，它的径向全跳动公差和圆柱度公差都是0.05我是这么想的：既然圆柱度公差0.05表示实际圆柱面必须位于半径公差0.05的两个同轴圆柱面之间，那么它在整个圆柱面上的径向跳动量一定也不会大于0.05.这样的话圆柱度和径向全跳动还有什么区别？简单地讲圆柱度就是单讲圆柱外表面的实际轮廓与理想轮廓的差异，就是假想用最大极限与最小两个极限两个圆柱来限定实际圆柱的轮廓范围，超出这个范围就不合格。
指圆柱外形的要求。
跳动时一项综合性的误差项目，反映被测要素的形状和位置误差。
他们的区别是：全跳动公差带与圆柱度公差带相同，可以利用全跳动公差控制圆柱度误差。
还能反映出端面、圆柱面对于基准轴的垂直、平行误差。
总的来讲，全跳动测量比圆柱度测量要全面，甚至可以包括他。
圆跳动和全跳动的差别:跳动的分类:可分为圆跳动和全跳动.圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差.********圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小的一定圆,圆的跳动可能大.当偏离基准的时候圆的跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。
