防雷接地的施工流程及工艺做法图文

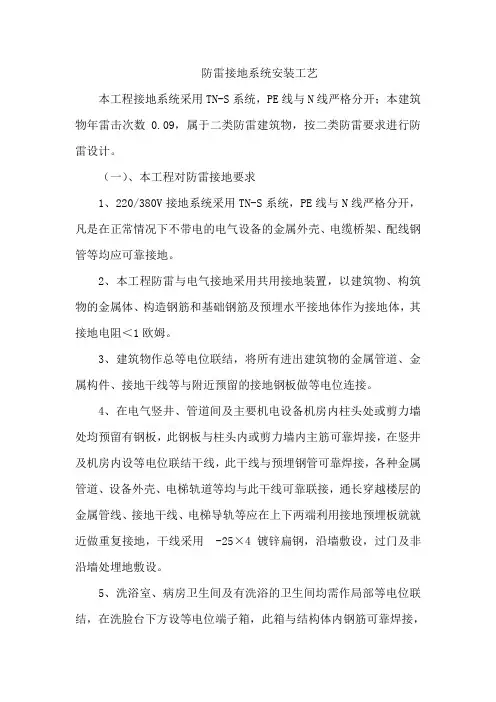

防雷和接地施工工艺
防雷与接地施工工艺
一、接地铜排的安装应符合下列要求：
1接地铜排安装如图4.4.1-1 所示，接地铜排成端如图4.4.1-2 所示。

图 4.4.1-1 接地铜排安装示意图
接地铜排连接房建预留接地端子
扎
带
图4.4.1-2 接地铜排成端安装示意图
2施工工艺质量要点
1）接地铜排端子分配满足设计要求，螺栓结合
紧密，导电性能良好；
2）接地铜排应采用高强绝缘螺栓固定在地面上；
3）接地线布放应顺直、整齐，色带朝上，拐弯处弧度一致；
4）接地线应采用铜质螺栓与接地汇集线栓接，双螺母应朝上；
5）地线布放应采用固线器固定，型号符合线径要求；
6）接地线两端标识应齐全，标明线缆用途、长度及起止设备。

7）接地线拐弯处弧度一致，弯曲半径应不小于线径的10 倍；
8）铜接线鼻子压接后应采用热缩套管保护，热
缩套管后端应平齐；
9）房建单位应在机房、终端设备、大屏前端设
备等处为客服预留接地端子。

10）雨棚桥架、设备夹层、马道桥架应就近接入房
建单位预留的接地端子上。

图解防雷接地系统及等电位联接施工防雷接地：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

等电位联结：强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接。

等电位联结：将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。

等电位联结分为总等电位联结（MEB）、辅助等电位联结（SEB）、局部等电位联结（LEB）。

让我们来看看防雷接地系统及等电位联接优质安装做法：常见问题：应注意的问题：1、避雷带：1）建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行电气连接。

2）高出屋面避雷带、避雷网的非金属突出物体，如烟囱、透气管、天窗等不在保护范围内时，应在其上部增加避雷带、避雷网或避雷针保护。

3)避雷带宜安装在屋顶的外沿和建筑物的突出部分，且应该闭合成为一个环状整体，不应甩头。

4)当利用金属栏杆作避雷网时，拐弯处应弯成圆弧活弯，栏杆壁厚等规格不应小于对标准接闪器所规定的规格，栏杆应与屋面引下线可靠焊接。

2、引下线：1）除设计要求外，兼做引下线的承力钢结构构件、混凝土梁、柱内钢筋与钢筋的连接，应采用土建施工的绑扎法或螺丝扣的机械连接，严禁热加工连接。

2）当利用建筑物钢筋砼中的钢筋作为防雷引下线时，应符合下列要求：a.当钢筋直径为≥16mm时，应利用两根钢筋作为一组引下线。

b.当钢筋直径≥10mm时应利用四根钢筋作为一组引下线。

c.引下线在施工中应做出标记，且应有隐蔽验收记录。

3）明设引下线在人员可停留或经过的区域时，应做好防止接触电压和旁侧闪络电压措施；引下线安装与易燃材料的墙壁或墙体保温层间距应大于0.1m。

3、接地装置：1）接地体(线)的连接应采用搭接焊，焊接倍数应符合规范规定。

2）电梯井、配电间内应敷有接地干线和接地端子。

3）高层建筑电气竖井内的接地干线，每隔3 层应与相近楼板钢筋做等电位联结。

防雷接地施工工艺讲解（图文并茂）找防雷系国联股份旗下防雷行业垂直电商平台。

找防雷专注防雷产业链“互联网+”升级，定位于防雷产业链垂直电商平台，以防雷产品、原材料、配件、防雷装置检测设备、防雷产品送检服务等的B2B 交易为主导，以云ERP和云物流为基础架构，以供应链集合采购和供应链金融服务为双轮驱动，积极推动防雷产业互联网电商生态系统发展。

找防雷—北京雷电防护装置测试中心办事处输导语：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害;二是静电接地，防止静电产生危害。

随着储罐阴极保护应用的日益广泛，其保护效果越来越多的受到人们的关注，防雷接地规范与阴极保护规范的矛盾也越来越突出。

防雷接地规范将防雷接地极和阴极保护阳极二合为一:在牺牲阳极阴极保护中，要求阳极的接地电阻尽量低，这和防雷接地的要求是一致的。

如果加大阳极连接电缆的截面积，使之达到防雷接地的要求，被普遍认为可以用牺牲阳极系统代替防雷接地系统，使得牺牲阳极起到阴极保护和防雷的双重作用。

在储罐接地线或接地网之间安装接地电池，接地电池由双锌棒制成的，平时双锌棒都是处于断路状态，当有雷击或者故障电压时，故障电流通过双锌棒导入接地网，对储罐起安全保护作用。

工艺流程技术要求接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。

5）除埋设在混凝土中的焊接接头外，有防腐措施。

6）所有焊点表面必须去掉焊接处残留的焊药7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子9）地干线末端露出地面应不超过0.5m。

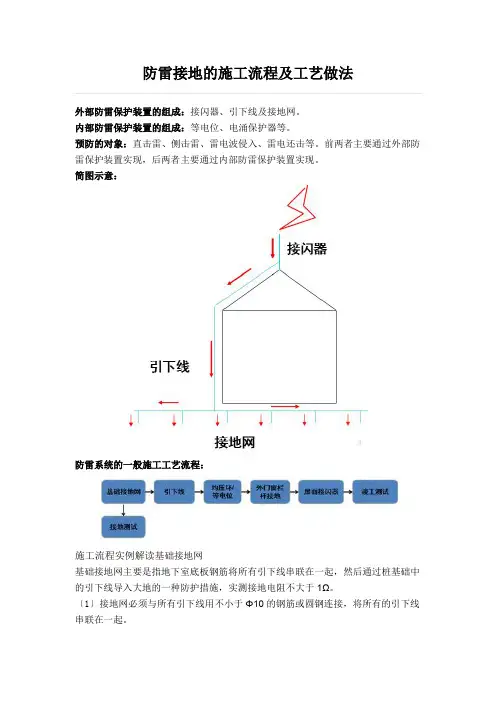

外部防雷保护装置的组成：接闪器、引下线及接地网。

内部防雷保护装置的组成：等电位、电涌保护器等。

预防的对象：直击雷、侧击雷、雷电波侵入、雷电还击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：防雷系统的一般施工工艺流程：施工流程实例解读基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

〔1〕接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

〔2〕接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

〔3〕接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

〔4〕预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

〔每栋地面以上，必须留有2个以上的接地电阻测试点〕接地网钢筋焊接：引下线〔1〕采用2根不小于Φ16〔或4根小于Φ16且大于Φ10〕的竖向钢筋与地梁钢筋、柱筋连接。

〔2〕跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d ，单面焊大于12d ，圆钢弯曲半径大于圆钢直径6d ，并用油漆标记方便查找。

〔3〕主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

〔4〕一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

等电位等电位主要包括总等电位联结〔MEB〕、辅助等电位联结〔SEB〕及局部等电位联结〔LEB〕。

〔1〕等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合标准要求。

一般情况下，等电位端子板的截面积在满足机械强度的前提下，不得小于所接联结线的截面积；联结线截面积不得小于½S〔PE线〕，具体情况需根据实际情况进行确定。

防雷、接地、等电位施工工艺流程二、接地体安装要求1、人工接地体（极）安装应符合以下规定：ａ、人工接地体(极)的最小尺寸见下表：ｂ、接地体顶面埋设深度不应小于0.6m。

角钢及钢管接地体垂直配置；ｃ、垂直接地体长度不应小于2.5m，其相互之间间距一般不小于5m；ｄ、接地体埋设位置距建筑物不宜小于1.5m；遇有垃圾灰渣等地埋设接地体时，应换土，并分层夯实；ｅ、当接地装置必须埋设在距建筑物出人口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50－90mm厚度沥青层，其宽度应超过接地装置2m；ｆ、接地体(线)的连接应采用焊接。

焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

ｇ、采用搭接焊时，其焊接长度如下：镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接，敷设前需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放；镀锌圆钢焊接长度为其直径的6倍，并应双面焊接；镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍；镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管(或角钢)焊接。

ｈ、当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。

ｉ、采用化学方法降土壤电阻率时，所用材料应符合下列要求：对金属腐蚀性弱；水溶性成分含量低。

ｊ、所有金属部件应镀锌。

操作时，注意保护镀锌层。

2、人工接地体(极)安装：ａ、接地体的加工：根据设计要求的数量、材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。

如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。

如选用角钢时，应采用不小于40mm×40mm×4mm的角钢；切割长度不应小于2.5m，角钢的一端应加工成尖头形状；ｂ、挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8－lm、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除；ｃ、安装接地体(极)：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方倒塌。

佳兆业集团防雷等电位标准做法作业指引1、适用范围本做法适用于集团在建综合体及住宅项目的建筑物防雷和防间接接触电击和防电磁干扰的等电位联结安装工程。

2、操作要求2.1。

2.2焊接要求2.2.1采用搭接焊时，其焊接长度如下：镀锌扁钢不小于其宽度的2倍，三面施焊。

（当扁钢宽度不同时，搭接长度以宽的为准）。

敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。

镀镀锌圆钢与镀锌扁钢连接时，其搭接长度为圆钢直径的6倍。

锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接。

5.2.2做法图片扁钢与扁钢焊接2倍，3面施焊圆钢与扁钢焊接.6倍，双面施焊错误做法错误做法说明：搭接材料采用螺纹钢，搭接长度不足，焊缝不饱满圆钢与圆钢焊接13自然基础接地体安装3.1利用无防水底板钢筋或深基础做接地体：1）按设计图尺寸位置要求，用油漆在网格交杈点位置标上标志，将底板钢筋搭接焊好，焊点包括；钢筋的搭接、丝扣连接跨接、纵横交杈点跨接等（见图一），将整个地下室基础钢筋构成接地体。

2）再将柱主筋（不少于2根）底部与底板筋搭接焊好（见图二），并在砼浇注区外，基础底板甩出的予留钢筋打上防雷网线标志（图六）。

3）防雷检测点预埋（作今后引出和检查用）：按设计图柱位，当柱主钢筋防雷引下线一般延伸至离正负零约30CM处将两根引下线主筋用色漆做好标记，引出至柱完成面高度焊好连接板并消除药皮（在封柱模板前完成），钢板约120×120×8MM，作为检测板；或将两根防雷引下线主筋连接予埋40×4镀锌扁铁长度至柱完成面室外地面，包封保护浇注，拆模后再安装防雷检测盒（见图七、八），。

应及时请质检部门进行隐蔽验收，同时做好隐蔽验收记录。

3.3做法示例图一底板网线搭接图三底板抗浮桩与防雷地网连接图二底板网线纵横跨接、钢筋丝图四底板地网打上明显油漆标志扣连接跨接图七柱钢筋引下线在正负零30CM处予埋40×4镀锌扁铁包封保护浇注，拆模后安装检测点底盒图八基础防雷地网引出检测点底盒及盖板标志，图中按外立面线条要求位置高度作了调整图二柱引下线主筋与底板接地网14园钢跨接图九连排别墅的基础地梁是良好的接地体3.4地下室地网3.4.1根据设计要求间距，地下室底板选取纵、横敷设的较粗的主钢筋（每组不少于两根）连接成地网，地网钢筋交叉处采用圆钢跨接（见图一），同时用圆钢与所有引下线跨接成一体（见图二）。
