防雷接地的施工流程及工艺做法(图文)

外部防雷保护装置的组成：接闪器、引下线及接地网。

内部防雷保护装置的组成：等电位、电涌保护器等。

预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

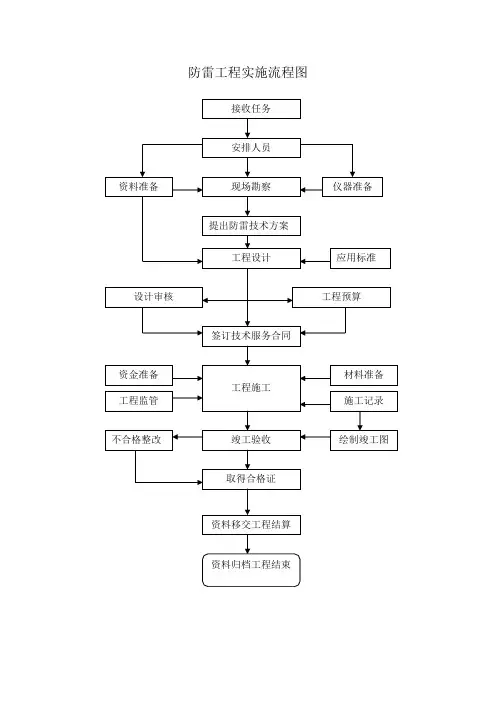

简图示意：防雷系统的一般施工工艺流程：施工流程实例解读基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

（每栋地面以上，必须留有2个以上的接地电阻测试点）接地网钢筋焊接：引下线（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

等电位等电位主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。

一般情况下，等电位端子板的截面积在满足机械强度的前提下，不得小于所接联结线的截面积；联结线截面积不得小于?S（PE线），具体情况需根据实际情况进行确定。

防雷和接地施工工艺
防雷与接地施工工艺
一、接地铜排的安装应符合下列要求：
1接地铜排安装如图4.4.1-1 所示，接地铜排成端如图4.4.1-2 所示。

图 4.4.1-1 接地铜排安装示意图
接地铜排连接房建预留接地端子
扎
带
图4.4.1-2 接地铜排成端安装示意图
2施工工艺质量要点
1）接地铜排端子分配满足设计要求，螺栓结合
紧密，导电性能良好；
2）接地铜排应采用高强绝缘螺栓固定在地面上；
3）接地线布放应顺直、整齐，色带朝上，拐弯处弧度一致；
4）接地线应采用铜质螺栓与接地汇集线栓接，双螺母应朝上；
5）地线布放应采用固线器固定，型号符合线径要求；
6）接地线两端标识应齐全，标明线缆用途、长度及起止设备。

7）接地线拐弯处弧度一致，弯曲半径应不小于线径的10 倍；
8）铜接线鼻子压接后应采用热缩套管保护，热
缩套管后端应平齐；
9）房建单位应在机房、终端设备、大屏前端设
备等处为客服预留接地端子。

10）雨棚桥架、设备夹层、马道桥架应就近接入房
建单位预留的接地端子上。

防雷接地施工工艺1、工艺流程接地体→接地干线→引下线暗敷→避雷网2、技术措施本工程整体按二类局部按一类防雷等级设计，将建筑物的基础钢筋网作为共用接地体，在相应部位采用建筑结构柱内主筋（或单敷2根Φ16圆钢）作为防雷引上线，30m以上每隔6米沿建筑外廓圈梁主筋或单敷2根Φ12圆钢焊接贯通做均压环，并将金属结构和设备等金属物与均压环可靠焊通，在屋顶设置Φ12避雷网格作为接闪器防直击雷。

在变配电室内设总等电位端子板，在各种管线入户处设等电位联结，各弱电机房、配电间、设备机房及卫生洗浴潮湿场所等处均设局部等电位联结，同时本建筑物按设计要求并设有各类防雷电感应措施。

本工程的防雷接地、工作接地、保护接地、防静电接地共用同一接地装置，其综合接地电阻不应大于0.5 。

1）底板基础接地极：①利用土建基础底板上下两层通长主筋连通成网格作为防雷接地导体，根据设计图纸要求将底板主筋在横向及纵向交接处连通，形成不大于10m×10m的网格，连接处采用的跨接为Φ16的镀锌圆钢。

②所有钢筋搭接焊接长度大于6D（D为搭接主筋直径），采用双面施焊，焊缝要求饱满，无虚焊、气孔、夹渣、咬肉等现象发生，焊后将表面焊药及时清理干净。

③对于结构主筋采用套管连接、对焊连接的接头，根据图集要求可不再进行跨接焊接，能满足电气连接要求。

④根据设计要求（在建筑物防雷接地电阻达不到要求时，设置人工接地体），在设计位置预留出室外人工接地体引出点,引出点采用－40×4镀锌扁钢,与建筑物引下线可靠连接后再留出300mm，紧贴外墙外侧钢模,并用黄油漆作好标记,待土建拆模后及时清出该预留点，引出长度不小于1米，作好保护，当接地电阻值达不到要求时,从该处引出作为人工接地体的连接点,直到接地阻值小于0.5欧姆。

2）引下线与接地测试点的敷设：根据设计图纸位置利用墙或柱内两对角主筋作为引下线，引下线下部与基础接地网连通，上部与避雷网相连，利用结构柱内二根直径大于Φ16的主筋（当主筋为重要受力筋不能焊接时，则在每处单敷2根Φ16镀锌圆钢）连续焊接，随主体施工时做好色漆标志引上，并作好隐检记录。

防雷接地施工工艺讲解（图文并茂）找防雷系国联股份旗下防雷行业垂直电商平台。

找防雷专注防雷产业链“互联网+”升级，定位于防雷产业链垂直电商平台，以防雷产品、原材料、配件、防雷装置检测设备、防雷产品送检服务等的B2B 交易为主导，以云ERP和云物流为基础架构，以供应链集合采购和供应链金融服务为双轮驱动，积极推动防雷产业互联网电商生态系统发展。

找防雷—北京雷电防护装置测试中心办事处输导语：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害;二是静电接地，防止静电产生危害。

随着储罐阴极保护应用的日益广泛，其保护效果越来越多的受到人们的关注，防雷接地规范与阴极保护规范的矛盾也越来越突出。

防雷接地规范将防雷接地极和阴极保护阳极二合为一:在牺牲阳极阴极保护中，要求阳极的接地电阻尽量低，这和防雷接地的要求是一致的。

如果加大阳极连接电缆的截面积，使之达到防雷接地的要求，被普遍认为可以用牺牲阳极系统代替防雷接地系统，使得牺牲阳极起到阴极保护和防雷的双重作用。

在储罐接地线或接地网之间安装接地电池，接地电池由双锌棒制成的，平时双锌棒都是处于断路状态，当有雷击或者故障电压时，故障电流通过双锌棒导入接地网，对储罐起安全保护作用。

工艺流程技术要求接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。

5）除埋设在混凝土中的焊接接头外，有防腐措施。

6）所有焊点表面必须去掉焊接处残留的焊药7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子9）地干线末端露出地面应不超过0.5m。

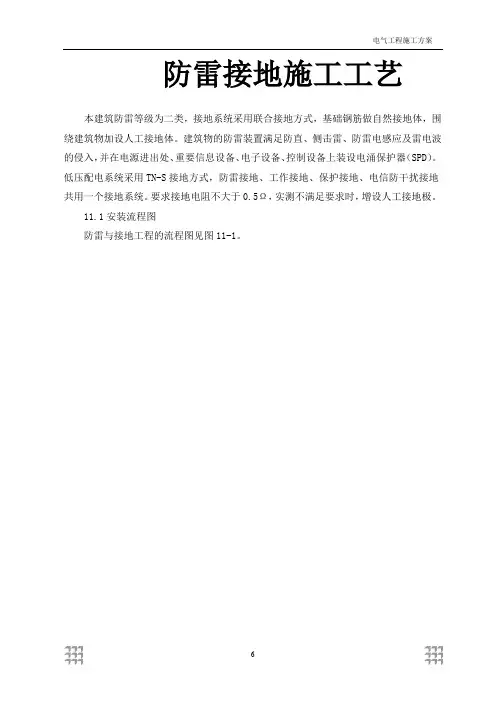

防雷接地施工工艺本建筑防雷等级为二类，接地系统采用联合接地方式，基础钢筋做自然接地体，围绕建筑物加设人工接地体。

建筑物的防雷装置满足防直、侧击雷、防雷电感应及雷电波的侵入，并在电源进出处、重要信息设备、电子设备、控制设备上装设电涌保护器（SPD）。

低压配电系统采用TN-S接地方式，防雷接地、工作接地、保护接地、电信防干扰接地共用一个接地系统。

要求接地电阻不大于0.5Ω，实测不满足要求时，增设人工接地极。

11.1安装流程图防雷与接地工程的流程图见图11-1。

基础施工阶段基础接地环网连接焊接基础接地电阻测试主体结构施工阶段配电设备安装阶段接地引出线敷设电气室、接地母线敷设接地专用卡子安装变压器中性点接地配电设备外壳接地调试阶段避雷针安装接地电阻测试接地验收防雷与接地工程流程图利用桩基接地点引上接地引上线连接接地等电位环焊接预留接地引出点进出管道接地避雷带焊接611.2接地装置1)本工程采用联合接地系统，防雷、供配电系统工作及弱电系统共用接地装置，在接地装置上按不同用途分别引出接地端子，供不同部位及用途设备（或系统）接地，联合接地装置接地电阻要求不大于1欧姆。

2)自然接地体利用结构基础做自然接地体。

按照设计图尺寸位置要求，将底板轴线的上下两层钢筋中的两根通长焊接连通，并将两根主筋用油漆做好标记，便于引出和检查。

人工接地部分距建筑物外墙3米，埋深1米，采用-40*4的镀锌扁钢焊接成闭合环形水平接地装置。

3)所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下表11－1：表11－1 搭接长度表项目搭接长度镀锌扁钢与镀锌扁钢其宽度2倍且至少3个棱边焊接镀锌圆钢与镀锌圆钢直径的6倍并应二面焊接镀锌扁钢与镀锌圆钢圆钢直径的6倍4)每一处施工完毕后，要及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽，同时做好隐蔽工程验收记录。

防雷接地施工工艺流程
1、防雷接地施工准备工作：在施工前对施工防雷接地设施进行组织设计，确定材料型号、规格和数量，编制施工方案，准备相应的施工图及技术方案；
2、排土铺设工程：在设计排土深度内，采用机械或手工下井，在回填基层上铺设电缆渠道；
3、搭接防雷工程：将中央接地线和分支接地线搭接在一起，并安装螺栓或螺丝；
4、铺设接地网：将接地网铺设于电缆渠道与回填基层之间，然后将接地网连接至中央接地线或构建接地网；
5、安装接地装置：将接地装置安装于接地网上；
6、安装防雷电缆：用防雷电看将接地装置与周围建筑物相连接；
7、防雷接地杆安装：在选定的接地点安装防雷接地杆，将中央接地线连接至接地杆；
8、接地电缆安装：将分支接地点的电缆连接至防雷接地杆；
9、试验验收：进行接地系统电阻值、电位差和绝缘阻抗等试验，对完整性、有效性和安全性进行全面验收。

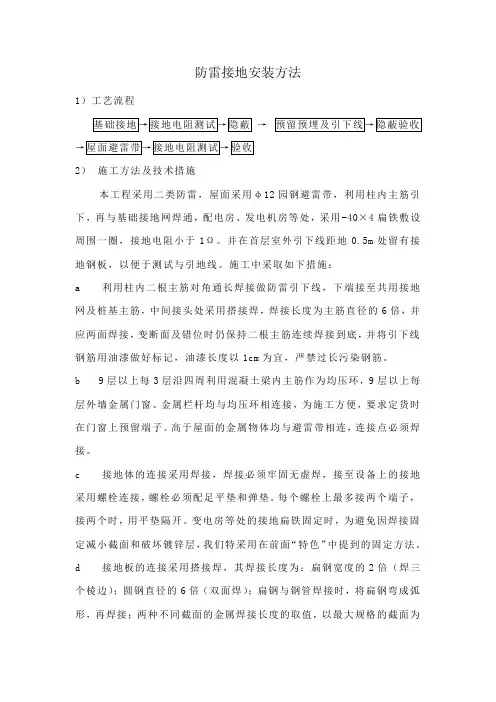

防雷接地安装方法1）工艺流程→2）施工方法及技术措施本工程采用二类防雷，屋面采用φ12园钢避雷带，利用柱内主筋引下，再与基础接地网焊通，配电房、发电机房等处，采用-40×4扁铁敷设周围一圈，接地电阻小于1Ω。

并在首层室外引下线距地0.5m处留有接地钢板，以便于测试与引地线。

施工中采取如下措施：a 利用柱内二根主筋对角通长焊接做防雷引下线，下端接至共用接地网及桩基主筋，中间接头处采用搭接焊，焊接长度为主筋直径的6倍，并应两面焊接，变断面及错位时仍保持二根主筋连续焊接到底，并将引下线钢筋用油漆做好标记，油漆长度以1cm为宜，严禁过长污染钢筋。

b 9层以上每3层沿四周利用混凝土梁内主筋作为均压环，9层以上每层外墙金属门窗、金属栏杆均与均压环相连接，为施工方便，要求定货时在门窗上预留端子。

高于屋面的金属物体均与避雷带相连，连接点必须焊接。

c 接地体的连接采用焊接，焊接必须牢固无虚焊，接至设备上的接地采用螺栓连接，螺栓必须配足平垫和弹垫。

每个螺栓上最多接两个端子，接两个时，用平垫隔开。

变电房等处的接地扁铁固定时，为避免因焊接固定减小截面和破坏镀锌层，我们特采用在前面“特色”中提到的固定方法。

d 接地板的连接采用搭接焊，其焊接长度为：扁钢宽度的2倍（焊三个棱边）；圆钢直径的6倍（双面焊）；扁钢与钢管焊接时，将扁钢弯成弧形，再焊接；两种不同截面的金属焊接长度的取值，以最大规格的截面为准。

e 避雷带的焊接不应有夹渣、咬肉、焊瘤、焊接粗糙、不平整等现象，焊接处在及时清除焊渣后，刷红丹漆防锈。

为避免常规施工中因圆钢与支持件焊接造成截面缩小，本着创优的目的，在本工程中我们特采用“特色”中提到的施工方法。

f 避雷带支持点间距的划分：直线段间距按1米左右均分，同一直线段上的间距必须相同，终端及转角为0.3米，。

g 防雷部分的焊接处不能单独为了美观而用砂轮机打磨，以免损伤避雷带截面，必须在焊接上下功夫。

防雷接地施工工艺1、施工工序避雷引下线施工:→基础接地施工→均压环施工→等电位联结安装→屋面避雷带安装2、操作要点1）避雷引下线施工根据设计要求，利用指定结构柱（墙）内两根直径大于12 的主钢筋作为防雷引下线，引下线通长焊接，上端与屋面避雷带焊牢；引下端与基础地板内钢筋焊牢。

靠外墙的引下线均在室外地平以下100CM处焊出一根40*4 镀锌扁钢，扁钢与接地装置焊牢；在建筑四角引下线处距地面50CM 高预留测试点。

避雷引下点按照设计要求的位置，接地引下柱筋的选择主要是从施工方便和满足设计要求的目的出发，一般选择柱接地线钢筋为大于φ12mm 的结构主筋2 根，并对它们作出明显的标记便于施工及进行检查。

纵、横钢筋的跨接选择φ12mm 钢筋，跨接线焊接长度不小于最大焊接钢筋直径的10 倍，双面施焊。

为了保证在施工中不出现差错并便于进行检查，在每根接地干线和引下线钢筋上作好明显标志。

2）基础接地施工利用主体基础底板做接地极主要是将X轴线梁钢筋焊接成闭合的电气通路作为一个有效的接地体。

焊接时，需用Φ16mm 圆钢跨接焊，焊接长度为主筋直径的6 倍，双面施焊。

焊接后药皮清理干净。

3）均压环施工本工程均压环利用结构圈梁钢筋焊成环状，并与避雷引下线焊为一体，以防侧击雷。

在外墙上有金属门、窗、金属管道和其他金属件的地方预留一根Φ12mm 的钢筋,作为今后上述金属物的接地点。

4）等电位联结安装本工程在地下二层变配电室夹层内设一总等电位接地端子箱，内设一根等电位接地母线，与楼内配电系统的保护接地、各种金属管道可靠连接，地下一层消防中心设备工作接地端子箱与总等电位接地母线之间用BV35 连接，穿PC40 管暗敷设。

在竖井内敷设接地干线与总等电位连接，其他弱电设备接地就近与竖井内接地干线相连。

接地母线另一端与室外综合接地极连接，保证接地线路畅通。

四角引下线处距地面50CM 高预留测试点。

5）屋面避雷带安装避雷带做法有两种，一是屋面女儿墙部位沿金属栏杆的避雷带安装，另一种是用20*4 镀锌扁钢在屋面防水层内敷设，屋面各设备基础处从屋面避雷网引来扁钢作为设备接地。

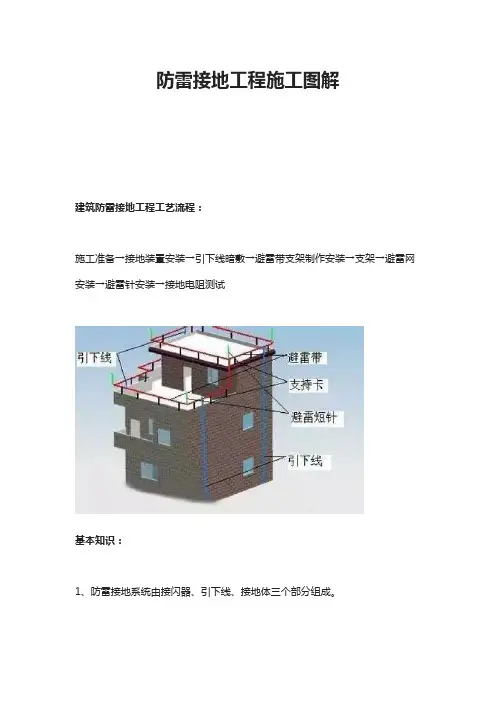

防雷接地工程施工图解建筑防雷接地工程工艺流程：施工准备→接地装置安装→引下线暗敷→避雷带支架制作安装→支架→避雷网安装→避雷针安装→接地电阻测试基本知识：1、防雷接地系统由接闪器、引下线、接地体三个部分组成。

2、接闪器有避雷针、避雷网、避雷带等。

3、引下线敷设方式分为明设和暗设。

4、接地装置分为人+工接地体和自然接地体。

要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。

2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。

3、接地点标识清楚，防雷接地测试点齐全。

4、接地线搭接符合要求。

下面结合实例全面解析防雷施工的工艺做法：1、室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100m²。

2、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。

3、利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

螺纹连接的跨接4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。

5、焊接平滑、无加渣、咬肉、虚焊6、总等电位箱，必须做明显的接地标识，标注文字性的说明7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

接地扁铁交叉连接接地扁铁丁字连接8、利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

防雷接地系统施工方法一、施工工艺流程建筑物基础钢筋接地→接地电阻测试→隐蔽验收→柱内主筋引下线焊接→隐蔽验收→屋面避雷带安装→隐蔽验收。

二、自然基础接地体安装利用底板钢筋或深基础做接地体，按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

三、防雷引下线暗敷设1、利用主筋作暗敷引下线时，每条引下线不得少于二根主筋。

现浇混凝土内敷设引下线不做防腐处理。

2、引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。

断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。

3、建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属部件之间均应连成电气通路。

4、引下线应沿建筑的外墙敷设，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。

根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.l倍。

引下线也可以暗装，但截门应加大一级，暗装时还应注意墙内其它金属构件的距离。

5、引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。

引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。

6、在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施，为了减少接触电压的危险，也可用竹筒将引下线套起来或用绝缘材料缠绕。

7、采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线距地1.8～2.2m处放置断接卡子。

利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层、配电盘处并连接到接地端子上，可在地线端于处测量接地电阻。

8、每栋建筑物至少有两根引下线。

防雷引下线最好为对称位置，例如两根引下线成“—”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。

防雷接地施工工艺讲解（图文并茂），果断收藏！下面让我们一起来看一看防雷接地施工工艺流程。

工艺流程技术要求接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。

5）除埋设在混凝土中的焊接接头外，有防腐措施。

6）所有焊点表面必须去掉焊接处残留的焊药7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子9）地干线末端露出地面应不超过0.5m。

10）安装支持卡时，应弹线或拉线安装以保证其观感桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10园钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm独基接地极施工引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

防雷接地施工工艺和方法本工程接地有基础接地极安装、人工接地极安装、等电位联结、避雷装置安装。

电气作业人员要认真熟悉图纸，按图纸要求施工。

1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。

基础主筋通长连接。

四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。

扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。

焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。

做防雷引下线主筋用红漆做好标记。

引出屋面用φ10mm热镀锌圆钢焊接避雷带。

φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。

在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。

配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。

所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。

2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。

用40*4热度锌扁钢把电管与接地扁钢相连。

弱电间设LEB箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。

卫生间设LEB箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。

25*4mm 热镀锌扁钢直接引入LEB箱。

无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。

明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。

竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。

3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。
