混凝土钢筋保护层厚度课件详解

混凝土保护层的最小厚度混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。

（1）从钢筋粘结锚固角度对混凝土保护层提出的要求是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需的强度。

（2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。

纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9-13的规定。

纵向受力钢筋的混凝土保护层最小厚度（mm）表9-13注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。

板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减10mm，且不应小于10mm。

梁、柱中箍筋和构造钢筋的保护层不应小于15mm。

处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表9-13中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表9-13中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。

3．特殊条件下的混凝土保护层（1）一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减少。

（2）三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。

（3）对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

（4）处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

混凝土结构中钢筋保护层厚度的控制及作用作者：秦同飞来源：《中国科技博览》2016年第20期[摘要]对于混凝土结构建筑的建设而言，钢筋保护层施工是尤为重要的，钢筋保护层施工质量的优劣很大程度上影响着整个钢筋混凝土结构的稳定性与质量，关系着钢筋材料的性能与使用寿命，这也就要求在实际施工中必须要提高对钢筋保护层施工的重视，科学的控制好钢筋保护层的厚度，从而确保其保护作用的良好发挥，本文将针对混凝土结构中钢筋保护层厚度的控制及其作用展开分析与探讨。

[关键词]混凝土结构；钢筋保护层；厚度；控制；作用中图分类号：TU508 文献标识码：A 文章编号：1009-914X（2016）20-0138-02合理的钢筋保护层厚度控制与施工能够帮助混凝土结构提高整体受力性能、耐久性、耐火及抗冻性能，进而保证混凝土结构在使用中的整体稳定性与可靠性，但就我国许多混凝土结构工程的实际情况来看，在钢筋保护层厚度控制方面还存在一定的不足，导致保护层作用与价值得不到充分有效的发挥，需要采取针对性的措施，从多角度共同着手，予以弥补和解决，下面我们来具体进行分析。

一、混凝土结构中钢筋保护层的作用分析1.保证混凝土结构受力性能钢筋与混凝土结构之间的握裹和摩擦力所产生的粘结锚固作用是保证钢筋受力性能发挥的基础和关键，而钢筋表面保护层的厚度控制与施工则直接影响到其粘结锚固的效果，进而关系到结构的整体受力性能。

在实际工程中，对于钢筋保护层的厚度也有着一定的要求，如钢筋保护层厚度达不到要求，就很容易导致钢筋与结构构件外表面过于接近，甚至出现漏筋以及外表面混凝土开裂、剥落等问题，并导致钢筋、混凝土之间的摩擦力与整体握裹力下降，同时，由于保护层混凝土厚度不足所造成的混凝土碳化速度的加快，也容易导致保护层的使用寿命缩短，保护功能失效，进而导致外边缘钢筋暴露并容易受到外界环境腐蚀，导致钢筋混凝土粘结锚固作用的降低。

因此，必须要做好混凝土结构中的钢筋保护层施工，保证保护层厚度满足标准要求，才能保证混凝土结构的正常受力性能。

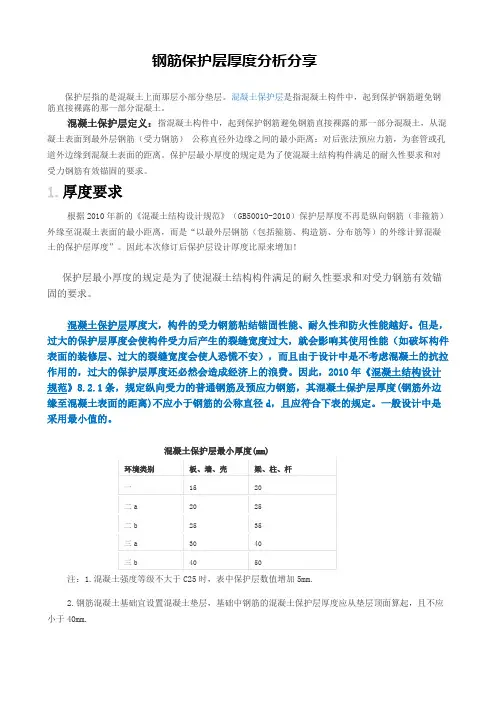

钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。

混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。

2.关于厚度的规定第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。

第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。

钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。

此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。

钢筋保护层厚度检验的合格点率为 90%及以上时为合格。

当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为 90%及以上时才能判为合格。

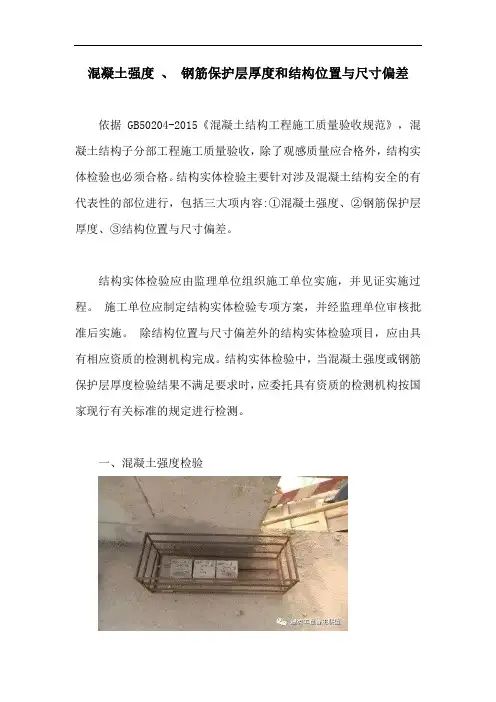

混凝土强度、钢筋保护层厚度和结构位置与尺寸偏差依据GB50204-2015《混凝土结构工程施工质量验收规范》，混凝土结构子分部工程施工质量验收，除了观感质量应合格外，结构实体检验也必须合格。

结构实体检验主要针对涉及混凝土结构安全的有代表性的部位进行，包括三大项内容:①混凝土强度、②钢筋保护层厚度、③结构位置与尺寸偏差。

结构实体检验应由监理单位组织施工单位实施，并见证实施过程。

施工单位应制定结构实体检验专项方案，并经监理单位审核批准后实施。

除结构位置与尺寸偏差外的结构实体检验项目，应由具有相应资质的检测机构完成。

结构实体检验中，当混凝土强度或钢筋保护层厚度检验结果不满足要求时，应委托具有资质的检测机构按国家现行有关标准的规定进行检测。

一、混凝土强度检验同条件养护试件回弹-取芯法结构实体混凝土强度应按不同强度等级分别检验，检验方法宜采用同条件养护试件方法; 当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，可采用回弹-取芯法进行检验。

混凝土强度检验时的等效养护龄期可取日平均温度逐日累计达到600℃·d时所对应的龄期，且不应小于14d。

日平均温度为0℃及以下的龄期不计入。

冬期施工时，等效养护龄期计算时温度可取结构构件实际养护温度，也可根据结构构件的实际养护条件，按照同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则由监理、施工等各方共同确定。

同条件养护试件强度检验1同条件养护试件的取样和留置应符合下列规定:(1)同条件养护试件所对应的结构构件或结构部位，应由施工、监理等各方共同选定，且同条件养护试件的取样宜均匀分布于工程施工周期内;(2)同条件养护试件应在混凝土浇筑入模处见证取样;(3)同条件养护试件应留置在靠近相应结构构件的适当位置，并应采取相同的养护方法;(4)同一强度等级的同条件养护试件不宜少于10组，且不应少于3组。

每连续两层楼取样不应少于1组; 每2000m3取样不得少于一组。

混凝土保护层最小厚度
∙【资料来源】《混凝土结构设计规范》（GBJ 10-89）
∙ 6.1.3受力钢筋的混凝土保护层最小厚度（从钢筋的外边缘算起）应符合表
6.1.3的规定，且不应小于受力钢筋的直径。

混凝土保护层最小厚度表 6.1.3
注：①处于室内正常环境由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋（包括冷拔低碳钢丝）的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面层且有质量保证措施时，保护层厚度可按表中室内正常环境中构件的数值采用；
②预制钢筋混凝土受弯构件，钢筋端头的保护层厚度宜为10mm；预制的肋型板，其主肋的保护层厚度可按梁考虑；
③处于露天或室内高湿度环境中的结构，其混凝土强度等级不宜低于C25,当非主要承重构件的混凝土强度等级采用C20时，其保护层厚度可按表中C25的规定值取用；
④板、墙、壳中分布钢筋的保护层厚度不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm；
⑤要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加；
⑥有防火要求的建筑物，其保护层厚度尚应符合国家现行有关防火规范的规定。

钢筋混凝土保护层厚度是指混凝土外围到钢筋表面的距离，它是混凝土结构中非常重要的一部分。

保护层的厚度能够有效地保护钢筋不被腐蚀，从而保证混凝土结构的稳定和安全性。

保护层厚度可以影响混凝土结构的耐久性、耐久性和结构的整体质量，因此在建筑工程中，合理设置保护层厚度是至关重要的。

1. 混凝土保护层的作用混凝土保护层主要的作用是保护钢筋不被外界环境中的侵蚀物质侵蚀。

一旦钢筋被腐蚀，会导致混凝土结构的开裂和破坏，严重影响结构的承载能力和使用寿命。

合理的保护层厚度可以有效地延长混凝土结构的使用寿命，并减少维护和修复成本。

保护层还能够提高混凝土结构的耐火性能，使得结构在火灾发生时能够更好地保持稳定。

2. 混凝土保护层厚度的标准根据相关国家标准，混凝土保护层的厚度应该符合设计要求，并且要求在施工过程中进行严格的控制和检查。

一般来说，保护层的厚度至少应符合以下标准：- 对于普通混凝土结构，保护层厚度应不小于混凝土保护层直接暴露在外部环境下为20mm。

- 对于暴露在潮湿或盐雾环境中的混凝土结构，保护层厚度应在普通混凝土结构基础上增加。

- 对于高强度混凝土结构，保护层厚度应按照设计要求进行调整。

3. 混凝土保护层厚度的测量方法保护层的厚度可以采用多种方法进行测量，包括超声波探伤、电磁感应、测厚仪等。

这些方法可以准确地测量保护层的厚度，并能够快速发现混凝土结构中的缺陷和隐患。

4. 混凝土保护层厚度的施工控制在混凝土结构的施工过程中，要严格按照设计要求和相关标准进行保护层的施工和控制。

施工人员应当具备一定的专业知识和技能，能够确保保护层的厚度达到设计要求，并且要求采用合适的材料和工艺进行施工。

5. 混凝土保护层厚度的设计和调整在混凝土结构的设计过程中，要充分考虑结构所处的环境条件和使用要求，合理确定保护层的厚度。

在施工过程中，由于各种原因可能需要对保护层的厚度进行调整，这就需要设计师和施工人员进行合理的交流和协调，确保最终的保护层厚度符合要求。

钢筋保护层控制措施介绍课件汇报人：2023-12-18•钢筋保护层的重要性•钢筋保护层厚度控制措施•钢筋保护层厚度检测方法目录•钢筋保护层厚度不合格原因分析•钢筋保护层厚度不合格处理方法•钢筋保护层厚度控制措施总结与展望目录01钢筋保护层的重要性钢筋保护层的作用提供足够的粘结力钢筋保护层能够为钢筋和混凝土之间提供足够的粘结力，使钢筋能够有效地承受拉力和压力。

保护钢筋免受腐蚀钢筋保护层能够防止钢筋表面与周围环境中的水分、氧气和氯离子等腐蚀介质接触，从而延长钢筋的使用寿命。

提高结构耐久性钢筋保护层能够提高结构的耐久性，减少结构在使用期间的损坏和维修成本。

结构安全性钢筋保护层的厚度也直接影响到结构的安全性。

如果保护层过薄，会导致结构在使用期间的损坏和维修成本增加，甚至可能引发安全事故。

承载能力钢筋保护层的厚度直接影响到结构的承载能力。

如果保护层过薄，会导致钢筋过早暴露在腐蚀环境中，降低结构的承载能力。

结构耐久性钢筋保护层的厚度还直接影响到结构的耐久性。

如果保护层过薄，会导致结构在使用期间的损坏加快，缩短了结构的正常使用年限。

钢筋保护层厚度对结构的影响钢筋保护层对于保证结构安全性和耐久性具有重要意义。

它能够为钢筋提供足够的粘结力，同时保护钢筋免受腐蚀，延长结构的使用寿命。

提供足够的粘结力和保护作用钢筋保护层对于确保结构安全性和耐久性至关重要。

如果保护层出现问题，会导致结构过早损坏和维修成本增加，甚至可能引发安全事故。

因此，必须采取有效的控制措施来保证钢筋保护层的厚度和质量。

确保结构安全性和耐久性钢筋保护层的重要性02钢筋保护层厚度控制措施根据结构承载力和构造要求，合理选择钢筋直径，并确保钢筋布置方式有利于控制保护层厚度。

优化保护层厚度设计根据规范要求，结合工程实际情况，优化保护层厚度设计，确保满足结构耐久性和安全性要求。

1 2 3严格按照设计要求进行钢筋加工，确保钢筋尺寸和形状符合规范要求，避免因加工误差导致保护层厚度不满足要求。

钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。

混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。

2.关于厚度的规定第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。

第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。

钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。

此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。

钢筋保护层厚度检验的合格点率为 90%及以上时为合格。

当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为 90%及以上时才能判为合格。

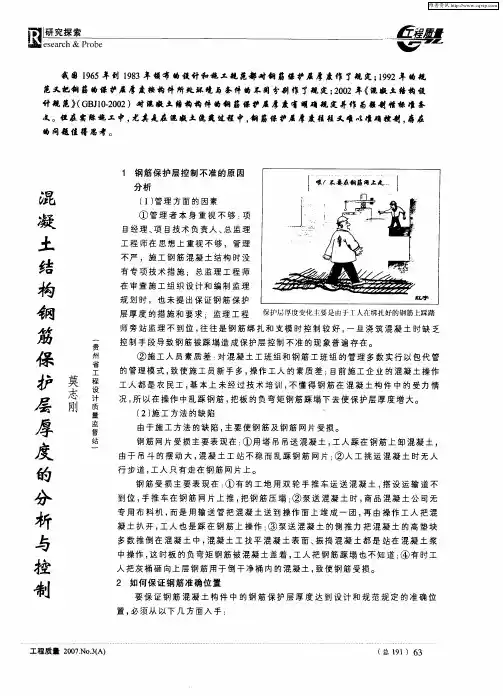

混凝土钢筋保护层厚度的控制搞工程的人都知道，混凝土结构钢筋保护偏差一直是目前施工较难克服的质量通病之一一直接影响到混凝土工程结构安全。

GB50204-2002《混凝土结构工程施工质量验收规范》对结构实体钢筋保护层厚度检验作了详细说明。

钢筋的混凝土保护层厚度是指受力钢筋的外边缘到混凝土外边缘的距离.在梁、柱、板中,保护层越大则截面有效高度越小，所能承受荷截越小，故保护层厚度不宜过大；而保护层过小则影响钢筋与混凝土的粘结力及构件的耐久性和耐火性。

所以规范对受力钢筋的保护层有严格的要求，对允许偏差值设了上限，且合格率必须达到90%以上。

保护层还具有给钢筋骨架限位、固定的作用.目前在施工中大量使用的是砂浆垫块和塑料垫块,根据不同使用部位、按不同厚度的垫块，预制砂浆垫块上面要预埋铁丝，以方便固定。

其强度不得小于结构混凝土的设计要求。

若强度过低则易被钢筋压碎，且削弱构件强度。

一、钢筋混凝土施工中保护层常见质量问题对于钢筋混凝土梁、柱、墙构件来说，由保护层厚度不当引起的质量问题有漏筋或截面有效高度不够。

原因是当垫块太小或漏放时，保护层太小或振捣棒撞击钢筋或踩踏钢筋，使钢筋移位外露(混凝土内部主筋、副筋或箍筋局部裸露在结构的表面），这会导使钢筋锈蚀,承载力和耐久性均会降低。

保护层厚度过大时，梁的有效高度降低，截面承载力会降低、柱、墙的核心面积减小，也会降低受压承载力，而且过厚的保护层容易在表面出现较大的收缩及温度裂缝，在受外力碰撞后容易破碎缺损，对结构耐久性也有不利影响。

混凝土板中的钢筋起着抵抗外荷载所产生的弯矩和防止混凝土收缩和温差裂缝发生的双重作用,而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。

但是，楼面上层钢筋网的保护层很难控制,常见问题就是上部负弯矩钢筋因踩踏而下沉，造成有效高度不足，从而降低抗弯承载力及裂缝控制性能及刚度. 造成保护厚度不当的施工原因有:⒈许多施工人员对混凝土保护层存在着错误的理解，对梁箍筋的肢高通常是取梁高减去两个设计或施工规范规定的保护层的厚度，认为梁柱的混凝土保护层是针对箍筋而言;有时施工为防止露筋，认为混凝土保护层越厚越好，箍筋内径的尺寸偏小，无形中增大了混凝土保护层厚度，减小了构件有效高度。
