直流风扇基础知识培训

直流风扇基础知识培训
直流风扇知识
风扇的作用
风扇在风冷散热器中的 职责为:凭借自身的导流 作用,令空气以一定的速 度、一定的方式通过散热 片,利用空气与散热片之 间的热交换带走其上堆 积的热量,从而实现“强制 对流”的散热方式。
风扇的分类
从使用电源类型来分可分为 AC与 DC两大类。 DC有5V，12V、24V、48V比较 常见;特殊的如4.5V，10V、18V 等。Biblioteka AC的一般为220V，110V等。
接地
风扇使用注意事项
风扇电源需依照规格 电压安装使用 高转风扇通电前，必 须选择固定外框，以 免框架震动及扇片高 速旋转伤及操作者
风扇使用注意事项
测试风扇时，必须手 拿端子正确插、拔风 扇，切记直接拉拔导 线，以避免端子脱 PIN或铜箔掉线 不可后退导线，以叶 片扫导线或卡死风扇 不转
风扇使用注意事项
静电 手环
风扇使用注意事项
取用风扇，拿取外框 两侧，不可拉扯导线。
风扇使用注意事项
当搬运或作业中，风 扇严禁掉落地面，或 敲击外框任何面。
风扇使用注意事项
取用风扇，不可碰触 或挤压扇叶与外框。
风扇使用注意事项
测试风扇电源、插板 座及示波器等其它带 电设备必须接地线， 以防止漏电流伤及风 扇电子部件
风扇的分类
从适用范围分: 其使用范围非常广泛， 譬如电源风扇，机箱风扇， CPU风扇、 VGA风扇、冰箱风扇、汽车风扇等等。
风扇尺寸规格
尺寸规格通常用一个4 位数字来描述，例如： 4010、4020、5010、 8025等。4位数字的前 两位代表风扇正方形底 面的边长；后两位代表 风扇的厚度，单位为毫 米。
Thank you!
风扇存储注意事项
请将整箱风扇置於栈板 上，切勿直接置於水泥 地面上方，避免受潮湿 风扇整箱置放堆叠不过 超过：六层 六层，总高度不 六层 超过：2M，避免压坏 底层纸箱以至损伤风扇 本体，进而导致运输途 中整箱风扇跌落

风扇相关知识点归纳总结

风扇相关知识点归纳总结

风扇相关知识点归纳总结一、风扇的分类风扇可以按照结构、用途和形式划分为不同的类型。

按照结构可分为台式风扇、壁挂风扇、吊扇、便携式风扇和塔式风扇等；按照用途可分为家用风扇、工业风扇和航空风扇等；按照形式可分为机械式风扇和无叶风扇。

1. 台式风扇：一般用来放在桌面上或者地面上使用，适合放在家庭、办公室等场所。

2. 壁挂风扇：可以装在墙壁上，节省空间，适合在狭小空间使用。

3. 吊扇：通常安装在天花板上，用于家庭、酒店、餐厅、别墅等场所。

4. 便携式风扇：小巧轻便，适合携带到户外或者办公场所使用。

5. 塔式风扇：外形呈塔状，节省空间，风扇性能更加稳定和均匀。

二、风扇的原理风扇的运行原理是利用电动机带动扇叶旋转，产生气流来改善环境温度。

根据风扇的种类和用途不同，其原理也有所区别。

1. 传统风扇原理：传统风扇通过电机带动扇叶旋转，产生气流将周围空气吹动，形成通风降温效果。

2. 无叶风扇原理：无叶风扇通过气流动态设计和空气泵动力学原理，利用高速风扇轮旋转将空气吸入内部并产生气流，使得气流更加均匀和舒适。

三、风扇的选择和使用选择适合的风扇是非常重要的，不同的场合和需求需要选择不同类型的风扇。

在使用风扇的时候也需要注意一些使用技巧。

1. 选择风扇的尺寸和功率：根据使用场所的大小和需求来选择合适的风扇尺寸和功率，以确保风扇的效果和节能。

2. 选择风扇的转速和风速：根据个人的需求和喜好选择风扇的转速和风速，以提供适合的空气流通。

3. 使用风扇的位置和角度：风扇的位置和角度可以影响空气流通的效果，需要根据实际情况和需求来调整。

4. 定期清洁和维护：风扇在长时间使用后会积聚灰尘和杂质，需要定期清洁和维护以保持风扇的效果和使用寿命。

四、风扇的维修和保养风扇在长时间使用后会有一定的磨损和老化，需要进行维修和保养以延长使用寿命。

1. 定期清洁：风扇在使用一段时间后会积聚灰尘和杂质，需要定期清洁扇叶和机身，以保持风扇的清洁和通风效果。

电风扇成品检验知识培训

电风扇成品检验知识培训

电风扇成品检验知识培训一、电风扇成品检验的重要性电风扇是家用电器中常见的一种，其安全性和使用效果直接关系到消费者的生活质量和安全。

因此，在电风扇生产过程中，成品检验是至关重要的环节。

只有严格按照相关标准和要求对电风扇成品进行检验，才能确保产品的质量和安全性，降低产品质量问题和安全事故的发生率。

在这篇培训中，我们将介绍电风扇成品检验的相关知识和方法，帮助大家更好地掌握这一重要环节。

二、电风扇成品检验的内容电风扇成品检验主要包括外观检验、功能检验、性能检验和安全性检验四个方面。

1. 外观检验：包括外壳、风扇叶片、控制面板、电源线等各个部件的表面是否有刮伤、变形、色差等缺陷，以及标识、铭牌、说明书等是否齐全清晰。

2. 功能检验：主要检验风扇的启停、速度控制、摆头、定时等功能是否正常、灵敏。

3. 性能检验：主要检验风扇的风速、噪音、电流、功率、效率等性能指标是否符合国家标准和公司要求。

4. 安全性检验：主要检验风扇的绝缘电阻、漏电流、耐压等电气安全指标是否符合国家电器安全标准和公司要求，同时对电风扇的使用安全性进行评估。

以上四个方面的检验内容是电风扇成品检验中的重点，各个环节的检验都至关重要，任何一个环节的漏检都可能导致产品质量问题和安全隐患。

三、电风扇成品检验的方法1. 外观检验：通过目测和手触等方法，检查各个部件的外观是否符合相关要求，同时可以使用外观检查仪器对部分外观缺陷进行检测，比如色差偏斜、刮伤深浅等。

2. 功能检验：使用专业的电器测试仪器，对风扇的各项功能进行检验，包括启停、速度控制、摆头、定时等功能是否正常。

3. 性能检验：使用风速计、噪音仪、功率计等专业检测仪器，对风扇的风速、噪音、功率等性能指标进行检测，确保产品性能符合国家标准和公司要求。

4. 安全性检验：使用绝缘电阻测试仪、漏电流测试仪、耐压测试仪等专业测试仪器，对风扇的电气安全指标进行测试，再通过用户体验等方式对产品的使用安全性进行评估。

2-电风扇PPT课件

2-电风扇PPT课件

-
18
（接上页）故障检查与处理方法：
（1）对于电容器容量不足可用万用表测量，具体方法 是用一新的同等标称容量的电容器进行测量，比较两 者在万用表上测量充放电的情况。
（2）轴承卡滞有两种原因：一种是有异物缠绕或轴承 内孔有机械伤痕阻碍转子转动；另一种是因装配等原 因造成前轴承盖或前后轴承不同心度较大，因而启动 困难。如果是异物缠绕引起的，清除异物即可；如果 是轴承或转轴有机械伤痕引起的，可用刮刀轻轻刮去 机械伤痕的尖刺，修理过的轴承可继续使用。如果轴 承损坏严重则应更换。对于后一种故障，处理方法是 调整前后轴承盖，使前后轴承保持同心，然后上紧螺 钉。
-
23
组织观看VCD
台扇的故障与维修
-
24
小结及作业：
本节课主要学习了以下内容： 启动转矩不足或启动困难、电风扇有时摇头有
时不摇头、摇头失灵、定时器故障等常见典型 故障检查排除方法。 课本P71页 第7、8题本节课主要学习了以下内 容： 启动转矩不足或启动困难、电风扇有时摇头有 时不摇头、摇头失灵、定时器故障等常见典型 故障检查排除方法。 作业：课本P71页 第7、8题
-
25
或摇摆连杆两端的轴孔磨损过大，有 时打滑。
-
21
七、摇头失灵
摇头失灵的故障原因有： 1、摇头机构中的钢丝拉绳拉断； 离合器式摇头机构失灵； 3、斜齿轮打坏； 4、蜗杆螺纹磨损。
-
22
八、定时器故障
定时不准或定时控制失效，一般情况是 换上一只好的定时器。但是如果是触点 接不通产生这种故障的原因。一般修理 的方法是，对于触点变形和凸轮磨损的 故障，只需将触点弹片整形，使触点接 上后保持一定的压力就可解决；对严重 脏污的触点，须要用汽油或酒精进行擦 洗。对触点有严重烧蚀的要用细砂纸轻 轻擦拭。

业务人员风扇知识培训资料070309(修改版)

业务人员风扇知识培训资料070309(修改版)

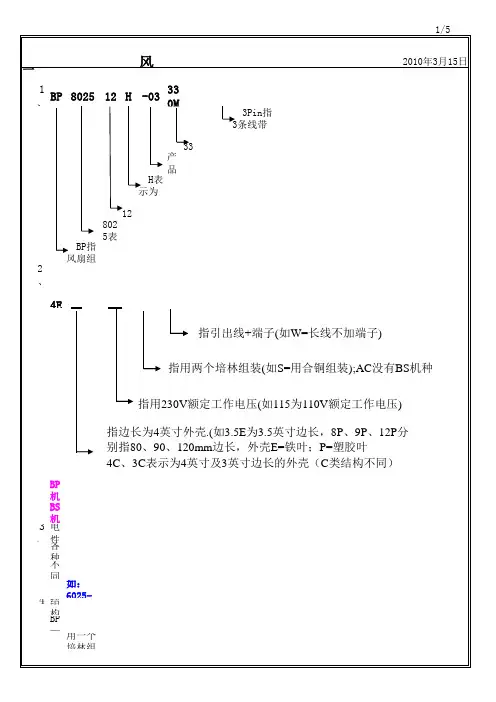

4、结构——DC风扇从结构上可分为BP、BS、SP三大类
BP—指风扇用两个培林组装，早期都用两个培林，后来有2507、4007等较薄的风扇 用一个培林组装
2/5
风 扇 的 结 构 特 性
2010年3月15日
同规格风扇成本高
BS—指风扇用一个培林加一个合铜组装，后期有一些机种因轴向空间大而补加一个 分隔环在合铜与培林之间
（目前为止只有三条线机种有此波形，另外也有驱动波形） 4、温控风扇——是一种在PCB线路中串接有一个热敏电阻，受环境温度影响该电阻阻值变化，从而 改变PCB线路中工作电流，改变风扇转速高低；此类风扇分为电阻焊接在PCB内及外接两种， 温控风扇的功用主要是，当使用风扇的部件周围环境温度升高到一定温度时风扇才开始高转 速工作，其目的是为了在部件工作温度不高时不需散热时，风扇处于低转状太节约电源 5、自动起动——指风扇通电运转时用手按停扇叶,其工作电流会从锁住电流降为0.01-0.03A，一
五、风扇参数规格说明
1、转速——用RPM表示，一般轴流扇规格是依标准转速中心线的±10%或±7%为允许误差范围 2、电流——用MA表示（1A（安培）=1000MA（毫安）；电流一般只标出上限规格，指最大用电 流，电流越低表示风扇工作用电量越小产品性能就越好，如6025-0312HH机种电流为0.39A （390MA），一般成品测试电流都在350-380MA内 3、风量——用CFM标示，指单位时间内风扇工作产生的气流量 4、风压——用MMH20标示,单位时间内风扇作功吹出气流相对空气的压力
BP机种用两个培林(滚珠轴承)成本比BS机种用一个培林加一个合铜成本高 BS机种用一个培林加一个合铜(含油轴承)比SP机种用一个合铜成本高
3、电性——目前生产的DC风扇使用电压一般分为5V、12V、24V、48V（PCB及绕线不同）

直流风扇基本知识培训共40页

直流风扇基本知识培训共40页

21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
直流风扇基本知识培训
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！

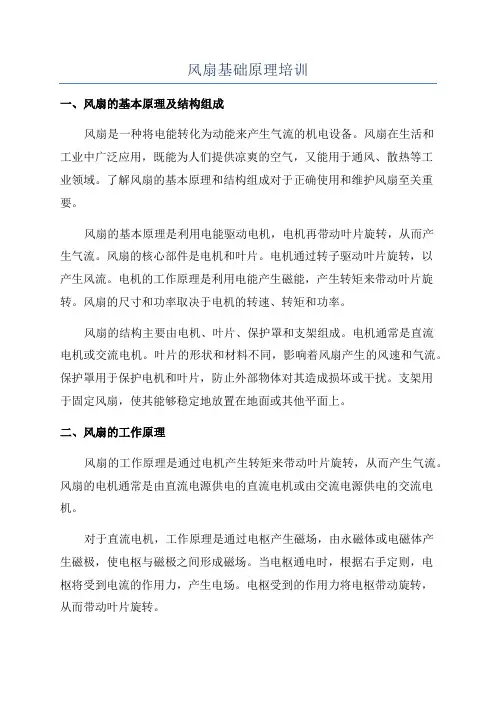

风扇基础原理培训

风扇基础原理培训

风扇基础原理培训一、风扇的基本原理及结构组成风扇是一种将电能转化为动能来产生气流的机电设备。

风扇在生活和工业中广泛应用，既能为人们提供凉爽的空气，又能用于通风、散热等工业领域。

了解风扇的基本原理和结构组成对于正确使用和维护风扇至关重要。

风扇的基本原理是利用电能驱动电机，电机再带动叶片旋转，从而产生气流。

风扇的核心部件是电机和叶片。

电机通过转子驱动叶片旋转，以产生风流。

电机的工作原理是利用电能产生磁能，产生转矩来带动叶片旋转。

风扇的尺寸和功率取决于电机的转速、转矩和功率。

风扇的结构主要由电机、叶片、保护罩和支架组成。

电机通常是直流电机或交流电机。

叶片的形状和材料不同，影响着风扇产生的风速和气流。

保护罩用于保护电机和叶片，防止外部物体对其造成损坏或干扰。

支架用于固定风扇，使其能够稳定地放置在地面或其他平面上。

二、风扇的工作原理风扇的工作原理是通过电机产生转矩来带动叶片旋转，从而产生气流。

风扇的电机通常是由直流电源供电的直流电机或由交流电源供电的交流电机。

对于直流电机，工作原理是通过电枢产生磁场，由永磁体或电磁体产生磁极，使电枢与磁极之间形成磁场。

当电枢通电时，根据右手定则，电枢将受到电流的作用力，产生电场。

电枢受到的作用力将电枢带动旋转，从而带动叶片旋转。

交流电机的工作原理与直流电机基本相同，只是电流的方向不断改变。

交流电机通过交流电源提供的交流电产生磁场，由永磁体或电磁体产生磁极，使电枢与磁极之间形成磁场。

当交流电流改变方向时，电枢也会改变方向，从而带动叶片旋转。

风扇的工作原理可以简单地表示为：电能→电机→转子→叶片→气流。

通过电能的转化和传递，风扇能够产生所需的气流，满足不同场合对空气流动的要求。

三、风扇的使用注意事项1.注意风扇的安装位置，避免在狭小空间或堵塞物体附近使用，以免影响风流。

2.使用风扇时注意电源稳定，避免供电不稳定或电流过大导致电机或其他元件损坏。

3.定期清洁风扇的叶片和保护罩，避免灰尘和杂物堆积影响风流和导致故障。

风扇相关知识点总结

风扇相关知识点总结

风扇相关知识点总结一、风扇的历史风扇的历史可以追溯到古代。

早在公元前四世纪，古希腊人就已经使用风扇来降温和通风。

而中国古代也早有使用扇子的习俗，古代中国的扇子一般由竹子制成，后来再逐渐演变成了现代的手持扇。

而第一台电动风扇则出现在19世纪末，当时是由美国人Schuyler Skaats Wheeler发明的。

他的风扇是一种由电动机驱动的电风扇，这使得风扇的使用更加便捷和高效。

二、风扇的工作原理风扇的工作原理非常简单，它通过旋转的叶片产生气流，从而使室内空气流动，起到通风降温的作用。

一般来说，风扇的叶片是固定在转子上的，而转子则由电机驱动。

当电机运转时，转子也会随之旋转，从而带动叶片旋转，使空气产生流动。

风扇产生的风力大小取决于电机的转速和叶片的设计。

三、风扇的种类根据使用场景和功能，风扇可以分为不同的种类。

常见的风扇种类包括台式风扇、落地风扇、壁挂风扇、吊扇、便携式风扇等。

每种风扇都有其独特的特点和适用场景。

比如，台式风扇适合放置在桌面或者书桌上使用，落地风扇适合放置在地面上使用，而壁挂风扇则适合安装在墙壁上使用。

吊扇一般安装在屋顶，适合用于室内空调的补充，而便携式风扇则适合携带使用，比如户外野餐、露营等场合。

四、风扇的选购选购风扇时，消费者可以根据自己的需求和实际情况进行选择。

首先要考虑的是风扇的种类，根据使用场景和功能需求选择合适的风扇种类。

其次要考虑风扇的尺寸和风力大小，尺寸太小的风扇可能无法满足需求，而过大的风扇可能又会占用过多的空间。

再次要考虑的是噪音大小，一般来说，静音风扇是比较受欢迎的选择，尤其是在夜晚使用时，噪音过大会影响睡眠质量。

另外，还要考虑风扇的外观设计、安全性能、节能性能等因素。

五、风扇的使用在使用风扇时，需要注意一些使用方法和安全注意事项。

首先要注意风扇与其他电器之间的距离，尤其是在使用台式风扇或者壁挂风扇时，要避免与其他电器相互干扰或者影响。

其次要注意风扇的清洁和维护，定期清洁风扇的叶片和空气进出口，防止灰尘堵塞影响使用效果。

风扇认证知识培训课件(PPT 46页)

风扇认证知识培训课件(PPT 46页)
二、UL执行的标准
American National Standards 美国国家标准 是指提交给美国国 家标准协会（ANSI）并被指定为美国国家标准的公布标准。这些标准 被称为“美国国家标准协会标准”。
就风扇而言：UL507
美 洲--UL&CSA认证
CSA （Canadian Standards Association）认证介绍 加拿大标准协会成立于1919年，是加拿大首家专为制定工业标准的
• 随着我国加入WTO，根据世贸协议和国际通行规 则，要求我国将两种认证制度统一起来，即统一 目录，统一标准、技术法规、合格评定程序，统 一认证标志，统一收费标准。
• 2001年新成立的国家质检总局和国家认监委，建 立了新的国家强制性产品认证制度。
中国--CCC认证
• 新的强制性产品认证制度于2001年12月3日 我国加入世贸组织前正式对外公布。
◆ 她是一个独立的、非营利的、为公共安全做试验的专 业机构。
◆ 她主要从事产品的安全认证和经营安全证明业务，其 最终目的是为市场得到具有相当安全水准的商品，为人身健 康和财产安全得到保证作出贡献。
◆ UL是一家产品安全测试和认证机构，她也是美国产品 安全标准的创始者。在一个多世纪的岁月里，UL已对成百上 千种产品和部件进行了相关的安全标准测试并按照国际标准 评估其管理系统
风扇认证知识培训
美的（中山）电风扇制造有限公司 质量检测中心 林培福
你认识或者见过这些标志吗？！
• 什么叫认证? ? ? • 为什么要对产品进行认证 • 常见的认证及目前我司风扇认证情况
◆ 认证是特权 ◆ 认证是安全
◆ 认证是贸易壁垒 ◆ 认证是……
采用相应标准，通过第三方机构（有资质的认 证公司），对产品进行相关的测试检验，使得产品符 合标准要求，并对结果进行评审的过程。

直流风扇基本知识培训 共47页PPT资料49页PPT

直流风扇基本知识培训 共47页PPT资料49页PPT

16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
直流风扇基本知识培训 共47页PPT资 料
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。

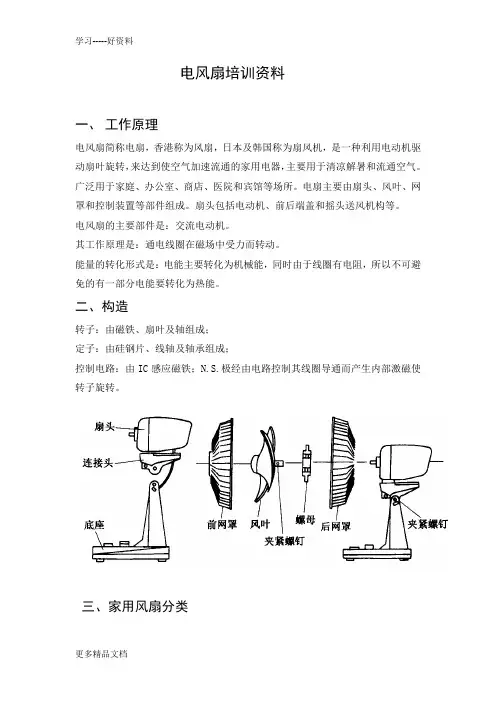

电风扇培训资料汇编

电风扇培训资料汇编

电风扇培训资料一、工作原理电风扇简称电扇，香港称为风扇，日本及韩国称为扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。

广泛用于家庭、办公室、商店、医院和宾馆等场所。

电扇主要由扇头、风叶、网罩和控制装置等部件组成。

扇头包括电动机、前后端盖和摇头送风机构等。

电风扇的主要部件是：交流电动机。

其工作原理是：通电线圈在磁场中受力而转动。

能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为热能。

二、构造转子：由磁铁、扇叶及轴组成；定子：由硅钢片、线轴及轴承组成；控制电路：由IC感应磁铁；N.S.极经由电路控制其线圈导通而产生内部激磁使转子旋转。

三、家用风扇分类家用电风扇：有吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇（即冷风扇）等；台扇中又有摇头的和不摇头之分，也有的转页扇；落地扇中有摇头、转页的。

还有一种微风小电扇，是专门吊在蚊帐里的，夏日晚上睡觉，一开它顿时就微风习习，可以安稳地睡上一觉，还不会生病。

四、选购注意事项1. 看随机文件：每台电风扇的随机文件包括使用说明书、产品合格证、电气线路图和装箱单，购买时要按照装箱单清查、核对零部件的数量和质量。

2.看网罩和扇叶是否有明显变形：在装配好的电风扇网罩上，用一支笔指向一个扇叶最高点，缓缓移动扇叶，其他几个扇叶相对应点与笔尖之距离应十分相近，再转动扇叶，注意观察转动是否轻快灵活，并且可以在任一位置停下。

3.看控制机构是否灵活：控制机构包括调速开关、定时旋钮、摇头开关、照明灯开关等，这些控制机构应该操作灵活、接触可靠。

对调速挡，不允许有两挡同时接通或一挡按不下去的现象。

按下停止键，各速度挡键应正常复位。

4.看活动部分性能：电风扇扇头俯、仰各角度运转灵活，锁紧牢靠，调整到最大俯角或摇头到最终位置，网罩均不得与风扇支柱相碰。

风扇运转时，稳定性要好，不能倾倒，摇头角度不应低于60—80度。

散热风扇基础培训

散热风扇基础培训
风量、风压的测量需要借助风洞测试仪进行
the standard of American AMCA-210
同时风扇的选择，需要考虑系统阻尼；
Fan Basics Introduction
风扇性能----风压风量与系统阻尼
Fan Basics Introduction
风扇性能----噪音
风扇噪音按类型分：机械噪音、气动噪音、电气噪音； 噪音测试环境：无响室 ISO7779标准； 噪音值的单位为dB（A），它通常可用噪音计测量；
扇叶平衡：扇叶的物理质心与轴心不在同一轴上，扇叶在运 转时会造成扇叶的不平衡，即震动。
Fan Basics Introduction
第三部分 风扇性能与测试
Fan Basics Introduction
风扇性能----功率
功率即风扇单位时间内所消耗的能量（电能），单位为W瓦；
额定电压：风扇工作时的标准供电电压； 额定电流：风扇额定电压下工作时的 工作电流； 额定功率 = 额定电压 * 额定电流；
4 Thermal Shock
8 Drop Test
Test Item 1.Life
滚珠轴承
Fan Basics Introduction
滚珠轴承属滚动磨擦，运用金属珠运 转，接触面少，磨擦系数少。寿命一般 在40000小时以上。
缺点：主要是工作噪音稍大，成本较高 。 滚珠轴承还要防止乱摔与 掉落，免得滚珠轴承受损， 从而产生异音。
Fan Basics Introduction
* 3Pin风扇无方波或波形 有长短波，突波，都可能 导 致主板无法测速或出
现测速误差。
示波器测试
电流波 波形图
FG方波 波形图
Fan Basics Introduction

TCL电风扇培训资料

TCL电风扇培训资料
TCL家庭电器（南海）有限公司 2004年9月
电风扇行业及生命力
讨论：电风扇还能存活多久？
电风扇已经是夕阳产业？ 电风扇已经是夕阳产业？ 电风扇很快将被空调所代替代？ 电风扇很快将被空调所代替代？ 电风扇市场在急剧萎缩？ 电风扇市场在急剧萎缩？
电风扇的市场容量：
中国行业企业信息中心2003年发布的调查资料显 示，国内电风扇市场年需求量仍保持在3000万台左右 的高位。 海外市场前途无量。二、电源自扇结构TCL电风扇命名规则
一、型号命名结构图
TS D 40 A Y (1)
设计顺序号 功能代号 设计序列号 规格代号 结构代号 产品代号
例如：TS-D40A、TS-C120A、TS-YD30B
二、型号命名说明
1、产品代号 “TS”代表TCL风扇产品（参见表1）。 2、结构代号 结构代号用代表产品的主要结构、功能的典型特征汉字的汉语拼音首位字 母表示。各主要结构代号如下： （1）D：落地扇、大厦扇 （2）YT：转页式台扇 （3）T：台扇 ： ： ： （4）J：夹扇 （5）TD：台地扇 （6）L：楼顶扇 ： ： ： （7） R：儿童扇 （8 ）QD：强力落地扇 （9）C：吊扇 ： ： ： （11）YD：转页式升降落地扇 （10）B：壁扇、窗扇 ： ： 3、规格代号 风扇的规格代号按同一型式产品的网罩尺寸划分,用阿拉伯数字表示，应为 整数且不多于三位。一般为“40”、“35”、“30”等。 4、设计序列号 设计序列号用英文大写字母A、B、C ……表示。
5、功能代号 风扇的特殊功能或操作方式代号可用一位或两位大写英文字母。 机械式以“X”表示，通常可省略； 遥控式以“Y”表示； 轻触式以“Z”表示。 特殊功能如紫外线以“T”表示， 带LCD的以“L”表示。 6、设计顺序号 当新产品为原设计序列产品的改型产品时，用数字1、2 、3 ……表示。当产品 为该系列的第一个型号产品时，该项可省略。 7、特殊标识 针对特殊市场或特殊系列的风扇产品，在规格代号之前加相应的符号以示区别， 无特殊要求此项缺省。 示例：TS-DM40Ａ代表TS-DM40Ａ的超市系列型号。 8、命名示例 型号为TS-R40Ａ，表示尺寸为40cm，设计序列号为Ａ型机械式的儿童风扇。

风扇基础原理培训

风扇基础原理培训
风扇原理培训教程
目录：
一、风扇的种类 二、风扇的转动原理及散热原理 三、风扇的几个重要参数 四、相关零部件简介 五、风扇的控制与保护功能 六、未来风扇的发展趋势
一、风扇的种类
风扇有按风的流向可分为：轴流式风扇、离心 式风扇、混流式风扇、斜流式风扇 风扇按电流来分可分为：直流风扇、交流风扇
二、风扇的转动原理及散热原理
3.降低工作噪音——根本性的解决措施在于减少 摩擦与振动，提升效能，与前两者可谓殊途同归， 但由于目前“静音”越发受到重视，一些厂家开 始以此为中心重新订立研发计划、分配研发力度。
总而言之，目前风扇使用需求、设计与制造技术 的发展趋势仍然是追求“更强、更静、更长寿”。
1.直流风扇的转动原理
1)、右手定则 2)、左手定则
1).右手定则 右手握环形导线，四指指向电流方 向，则拇指指向环中心磁力线的方 向。
2).左手定则
伸开左手，使大姆指跟其余四个 手指垂直，并且都跟手掌在一个 平面内，把手放入磁场中，让磁 力线垂直穿入手心，并使伸开的 四指指向电流的方向，则姆指所 指的方向就是通电导线所受安培 力的方向。
三、风扇的几个重要参数
风量 风压 转速 噪音 寿命
1).风量
风扇每分钟排出或纳入的空气总 体积，如果按立方英尺来计算， 单位就是 CFM ；如果按立方米来 算，就是CMM。
2).风压
风压即风扇能够令出风口与入风口间产生的压强差， 单位一般为mm（cm） water column，即毫米（厘米） 水柱（类似于衡量大气压的毫米汞柱，但由于压强差 较小，一般以水柱为单位）。风压是衡量风扇“强劲” 程度的重要指标，如果将风量比作一把武器的挥击力 量，那么风压就是这把武器的锋利程度。 注：风扇产品所说明的风量与风压均为理想状态下的最 大值，即风扇入风口与出风口之间无压强差状态下的 风量（最大风量），以及风扇向密闭气室内吹风，直 至风量为零状态下气室与外界气压的差值（最大静 压）。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

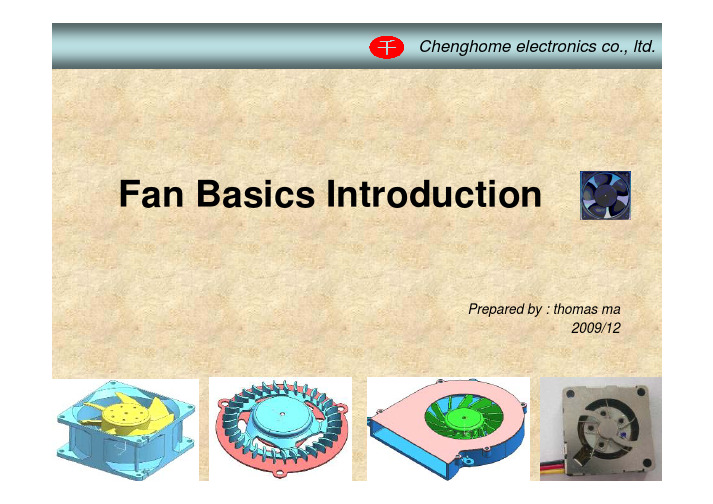

Fan Basics IntroductionPrepared by : thomas ma2009/12Chenghome electronics co., ltd.风扇散热使命：随着科技的不断进步，电子产品的功能愈强，个人电脑的普及，使得各项工作几乎都与电脑离不开关系，同时电脑的功能的不断强大、电子元件的集成度愈发强大，电子元件所产生的热量和噪音，却让我们感到厌烦，因此电子元件的散热变的愈加重要；风扇是利用强制热对流的方式散热，他凭借自身的导流作用,令空气以一定的速度、一定的方式通过散热片,利用空气与散热片之间的热交换带走其上堆积的热量,从而实现“强制对流”的散热方式。

风扇的应用：风扇基础知识培训目录：第一部分：风扇分类介绍；风扇散热使命/风扇分类……第二部分：风扇结构介绍；转子部分/定子部分……第三部分：风扇性能与测试起压/转速/电流/FG/PWM……第四部分：风扇使用注意事项第一部分：风扇分类介绍风扇分类：1. 按叶型与空气流动方式分：轴流风扇（AXIAL FAN）、离心风扇（BLOWER）；2. 按工作电流方式分：直流风扇（DC FAN）、交流风扇（AC FAN）；3. 按风扇的用途分：电源风扇（POWER FAN）、机箱风扇、音响风扇、冰箱风扇、汽车风扇、桌上型电脑风扇（DESK TOP）、笔记本风扇（NOTEBOOK FAN）、VGA FAN、GPU FAN、SERVICE FAN、PDA FAN、LCD FAN……；另，直流风扇自身细分又很详细：按工作电压分：DC 5V、12V、36V、48V……；按导线或功能分：2PIN、3PIN（FG）、4PIN（FG PWM）……；按外框尺寸分：25MM、30MM、40MM、50MM、56MM、70MM……；按电路系统、轴承系统、铁心结构又可以更做细分；透平机械turbomachinery ：具有叶片的动力式流体机械。

透平机械的共同特点是装有叶片的转子作高速旋转运动，流体（气体或液体）流经叶片之间通道时，叶片与流体之间产生力的相互作用，借以实现能量转化。

按能量转化方向的不同，透平机械分为原动机和从动机。

原动机将流体的能量（热能、势能或动能）转化为机械能；从动机和原动机在原理和结构上基本相同，只是工作过程相反。

透平机械主要分为轴流式和径流式（离心式或向心式）两种。

在轴流式机械中，流体沿轴向流动；径流式机械中，流体主要沿着径向流动。

还有一种斜流式机械，流体的流动方向介于上述两者之间。

风扇按流体方向分类说明：有轴流和径流式两种；轴流式风扇工作时，叶片推动空气以与轴相同的方向流动，所以称为轴流风扇（AXIAL FAN）；径流式风扇工作时，叶片推动空气以与轴相垂直的方向（即径向）流动，所以称为径流风扇（BLOWER）。

风扇极性与功能分类说明：按导线分：2PIN 、3PIN 、4PIN黑色负极按功能分：普通风扇（2PIN）、三线风扇（FG OR RD）、四线风扇（FG & PWM)、温控风扇等；1——PWM 信号2——FG 信号3——负极4——正极风扇外框尺寸分类说明：按风扇的长宽高（L * W * H）分：如40*40*10 mm、74*60*10.5 mm;第二部分：风扇结构介绍风扇各组成部件介绍：风扇的组成：分为转子部分和定子部分：•转子：包括扇叶、轴芯、磁环、磁环外框；•定子：包括电机、外框、轴承、连接器等。

（结构说明如下页）PBS连接器功测外框组合培林或轴承外框PBS 组合风扇半成品扇叶组合空扇叶磁环组合胶磁磁铁外套扣环成品测试成品烤机贴纸包装出货PCB‘ASTATA 组合铁芯上下片漆包线风扇组装工艺流程成品PBS 加工绕线线径和阻值贴片工艺扇叶组合加工充磁电压扇叶组合尺寸测试功能测试信赖度测试安规测试成品在线测试成品加工PBS 压入尺寸连接器焊接轴承压入尺寸风扇重点参数管控：风扇的电气结构控制部分：由霍尔IC 、线路板等元件组成。

电机绕组部分：由矽钢片、漆包线和上下绝缘线架组成。

矽钢片的功能是负责将磁极导出，以便于确定N、S的强弱；而绕组决定磁力线的方向性，包括N、S极和控制信号，不断改变绕组极性，推动转子运转，达到做功的目的。

定子绕组多为四相对称分布，即互成90°夹角。

固定磁场部分：由磁环提供固定磁场，以用于旋转时的比较动力。

风扇的轴承系统轴承作为风扇寿命的瓶颈因素，同时也对风扇的工作噪音、制造成本有着重要的影响。

风扇的轴承系统可分为：滚珠轴承（单滚珠轴承和双滚珠轴承）含油轴承陶瓷轴承液压来福轴承动压轴承等… …含油轴承：由铜基粉末烧结而成，需加黄油润滑脂减少磨擦系数。

优点：耐外力冲击，成本较低。

缺点：长期使用后，润滑油会因摩擦发热而挥发；通常产品寿命为20000～30000小时。

液压来福轴承：采用液压自动循环油路系统，通过特殊油路连接轴承与储油槽，令润滑油形成循环回路，增加储油量，避免油流失。

是延长风扇寿命的经济型解决方案。

滚珠轴承滚珠轴承属滚动磨擦，运用金属珠运转，接触面少，磨擦系数少。

寿命一般在40000小时以上。

缺点：主要是工作噪音稍大，成本较高。

滚珠轴承还要防止乱摔与掉落，免得滚珠轴承受损，从而产生异音。

风扇轴承结构设计分类动压轴承FDB動壓溝槽的功能：儲存潤滑油防止潤滑油洩漏產生高壓支撐旋轉軸心动压轴承FDB结构设计FDB優勢軸承形式圖示潤滑條件精度噪音壽命(小時)抗振能力含油軸承邊界潤滑低中30,000~50,000中滾珠軸承滾動接觸高高80,000低動壓軸承完全潤滑高低>100,00高风扇转子----扇叶风扇转子组成：轴心/ 扇叶/ 马达壳/ 胶磁；叶片数目：风扇的叶片数目多数是7、9、11等奇数，若采用偶数扇叶，很容易使系统发生共振，将会使叶片或轴心发生断裂；扇叶平衡：扇叶的物理质心与轴心不在同一轴上，扇叶在运转时会造成扇叶的不平衡，即震动。

第三部分风扇性能与测试风扇性能----功率功率即风扇单位时间内所消耗的能量（电能），单位为W-瓦；额定电压：风扇工作时的标准供电电压；额定电流：风扇额定电压下工作时的工作电流；额定功率= 额定电压* 额定电流；额定功率= 额定电压* 额定电流；风扇性能----启动电压启动电压是指：在电源电压先归零条件下，接通风扇，旋转电压旋钮，使电压缓缓提高，能够使风扇启动的最小电压。

因板卡提供的电压可能会不稳定，启动电压越低，可确保在电压不稳时，能低压激活启动风扇。

常规12V风扇的启动电压都在7 V以下；常规5V风扇的启动电压都在3.5V以下；风扇性能----转速电流转速——即风扇扇叶在单位时间内旋转的周数，单位一般为rpm，即转/分钟。

转速可以影响到风速、风量、风压、噪音、功率，甚至使用寿命。

转速越高，风扇性能越强，即风速越快，风量越大，风压越大；同时，转速高，摩擦、振动就多、噪音就大，轴承等损耗设备的寿命就短。

风扇性能----FG信号波形* 风扇除正负两条电源线以外,还有第三条导线,输示波器测试出FG信号。

* FG信号的作用是供主板计算风扇的转速,还有当风扇出现异常停止转动时,信号线输出高压信号反馈给主板报警。

* 3Pin风扇无方波或波形有长短波，突波，都可能导致主板无法测速或出现测速误差。

风扇性能----PWM信号PWM测试仪•Intel为新型CPU设计了智能CPU风扇控制功能。

•该功能必须配合4Pin风扇来实现，其中一条就是PWM信号线。

•该功能可以自动调节CPU风扇的转速，当CPU工作温度较低时，风扇运行在低转速状态下；当CPU工作温度较高时，CPU风扇则运行在高转速状态下。

PWM——pulse width modulationPwm controlled fan风扇性能----风压P 、风量Q风压即风扇能够令出风口与入风口间产生的压强差，单位一般为mm water column ，即毫米水柱（类似于衡量大气压的毫米汞柱，但由于压强差较小，一般以水柱为单位）。

风量即单位时间内通过风扇出风口（或进风口）截面的空气体积，单位一般为cfm ，即立方英尺每分，或cmm ，即立方米每分；风扇性能----风压与风量的关系风扇产品所说明的风量与风压均为理想状态下的最大值，即风扇入风口与出风口之间无压强差状态下的风量（最大风量），以及风扇向密闭气室内吹风，直至风量为零状态下气室与外界气压的差值（最大静压）。

它们并非两个孤立的性能指标，而是互相制约着，之间的关系就是流体力学中流速与压强间的关系——风量随着压强差的增大而减小，风量、风压的测量需要借助风洞测试仪进行the standard of American AMCA-210同时风扇的选择，需要考虑系统阻尼；风扇性能----风压风量与系统阻尼风扇性能----噪音风扇噪音按类型分：机械噪音、气动噪音、电气噪音；噪音测试环境：无响室ISO7779标准；噪音值的单位为dB（A），它通常可用噪音计测量；无响室风扇性能----振动与平衡标准a. 动平衡概念与风扇平衡等级定义ISO1940 G6.3风扇性能----振动与平衡标准b. 不平衡成因与动静平衡的选择风扇性能----振动与平衡标准c. 振动成因与频谱分析风扇性能----信耐度测试1life5Vibration2Impeller Lock Test6Mechanical Shock3Power &Thermal Cycling7Humidity ExposureTest4Thermal Shock8Drop Test风扇性能----信耐度测试Test Item Q’ty Test Condition1.Life101.Temperature: +70℃2.Voltage: 12.0 V DC3.Duration: 4200 hours4.test cycle:0,1week,2week,3week,4week, 2months,3months,4months,5months……2.Impeller Lock Test 51.Temperature: +25℃or room temp.2.Voltage: 12.0 VDC3.STA temp. should be monitored (1pcs)4.Duration: 72 Hours5.Perform 500VAC/60sec dielectric strength test after locktestingTest Item Q’ty Test Condition 3.Power &Thermal Cycling 101.Low Temperature: -10℃/4hours2.High Temperature: +70℃/4hours3.Translation time: 1hours4.Rated voltage:13.8 VDC5.Cycles: 56.Power duty cycle: ON/5Min.; OFF/5Min.4.Thermal Shock 101.Low Temperature: -40℃2.High Temperature: +80℃3.Shock Time: 30minutes4.Transition Time < 5minutes5.Duty Cycles: 5风扇性能----信耐度测试Test Item Q’ty Test Condition5.Vibration101.Direction: X,Y,Z2.Frequency (Hz) PSD(g²/Hz)5-30 0.0430-500 0.0023.Time: 5minutes To All Three Directions6.MechanicalShock 101.Pulse Shape: 1/2 Sine Wave2.Peak Acceleration: 588 m/s² (equivalent 60g)3.Duration Of Pulse: 11ms4.Direction: X,Y,Z(3 Axis)5.Number Of Shocks: 5shocks For Each Direction.风扇性能----信耐度测试Test Item Q’ty Test Condition7.Humidity Exposure Test 101.Temperature: +60℃2.Humidity: 90% ～95%3.Duration: 168hours4. 5pcs are in operation(12VDC); 5pcs are in non-operation8.Drop Test1001.Height: 600mm2.Drop condition: One point / three side / six surface3.Drop Surface: 20mm Wood Board风扇性能----信耐度测试第四部分：风扇使用注意事项风扇储存温度湿度：Storage temperature-40 ℃~ + 70 ℃Relative humidity(45 ~ 85%)风扇极性要分清插反插错易烧毁！静电防护要落实；突波过流易挂机！ESD——Electro-Static discharge意思是“静电释放”的意思，取用风扇，拿取外框两侧，不可拉扯导线Hold the fan by frame side.Donot hold lead wires tosupport the fan.取用风扇，不可碰触或挤压扇叶与外框风扇严禁掉落地面，或敲击外框任何面风扇电源需依照规格电压安装使用。
