FID检测器
FID检测器
FID检测器常见故障
TCD检测器
TCD检测器使用注意事项
1.检测器未通气时不能加桥电流，否则检测器的核心部件铼 钨丝会在短时间内烧毁，桥电流要在TCD温度稳定后再打开。
2.开机时，应先通过载气15min以上，保证将气路中的空气 赶走后，再开桥流，以防热丝被氧化;关机时，先断桥电流， 让载气流通一段时间，待TCD温度低于100℃时，再关闭气源， 以延长热丝的使用寿命。
气相色谱仪简介
2024年04月30日
气
气
目
相 色
检 测
进 样
谱
器
口
录
法 简 介
简 介
简 介
常 见 错 误 操 作
相 色 谱 的 实 践 应
课 后 提 问
用
01
气相色谱法简介
气相色谱法的基本原理
1 2
色谱法的基础
色谱法是一种分离和分析技术，其原理基于不 同物质在固定相和移动相之间的分配平衡。
气相色谱法的特点
气相色谱法将气体作为流动相，具有高效、快 速、灵敏度高等优点。
3
色谱柱的作用
色谱柱是气相色谱法的核心部件，通过不同物 质的吸附和脱附作用实现分离。
气相色谱法的优缺点
优点
高分离效能、高灵敏度、高选择性等。

AgilentA气相色谱使用培训PPT教学课件

AgilentA气相色谱使用培训PPT教学课件

毛细管柱按其制备方法可分为以下几种：
涂壁开管柱（wall coated open tubular，WCOT柱）：
将固定液直接涂敷在管内壁上。柱制作相对简单，但柱制 备的重现性差、寿命短。
多孔层开管柱（porous layer open tubular，PLOT
柱）：在管壁上涂敷一层多孔性吸附剂固体微粒。构成毛 细管气固色谱。
氢火焰检测器
第27页/共89页
27
FID检测器工作原理
通过在发射极和收集极之 间施加极化电压，形成直 流电场，有机组分在高温 下电离成正负离子，在极 化电场作用下向两极定向 移动形成微电流，电流大 小与进入离子室的被测组 分量成正比，再经高阻转 变成电压信号，放大后由 记录仪记录下来。
28
第28页/共89页
3
第3页/共89页
与LC相比GC的主要特点
★ 流动相：载气的主要作用是将样品带入色谱系统进 行分离，对分离结果的影响相当有限
★ 分离条件：选定载气后，改变色谱柱、柱温和载气 流速等控制分离
★ 检测器：FID对大部分有机化合物均有灵敏响应， 最小检测限可达ng级
★ 技术难度：GC的条件参数优化相对比LC简单，分 析成本更低
★ 特殊应用：气固色谱在永久性气体和低分子碳氢化 合物的分离分析方面仍是不可缺少的手段。
4
第4页/共89页
二、气相色谱仪的组成
载气系统 进样系统 分离系统 检测系统 记录系统
5
第5页/共89页
三、气相色谱仪主要部件
main assembly of gas chromatograph
（一）. 载气系统
总纲
• 气相色谱仪器原理 • Agilent GC 7890A使用现场培训 • 气相常用维护方法

气相色谱培训ppt

气相色谱培训ppt

气路系统的设计和维护对于保证气相 色谱仪的稳定性和准确性至关重要， 需要定期检查和清洁。
载气在气相色谱仪中起到携带样品的 作用，而燃气则用于为检测器提供能 量。
进样系统
进样系统是将样品引入气相色 谱仪的装置，其设计应尽可能 减少样品在进入色谱柱前的损 失和污染。
进样系统通常包括进样口、衬 管、玻璃毛和注射器等部件。
实验室内应保持通风良好，确保空气 流通，防止有毒有害气体聚集。
在实验过程中，应佩戴适当的个人防 护装备，如化学防护眼镜、实验服、 化学防护手套等，以防止化学品的伤 害。
实验过程中应避免直接接触化学品， 尽量使用长柄工具或机械手进行操作。
仪器维护与保养
01
02
03
04
气相色谱仪应定期进行清洁和 维护，保持仪器内部的清洁和
从而实现各组分的分离。
检测原理
经过分离后的组分依次进入检测器，检测器将组分的浓度或质量转化为电信号，记录色 谱峰并进行分析。常见的检测器有热导检测器、电子捕获检测器、火焰离子化检测器等。
02
气相色谱仪器介绍
气路系统
气路系统是气相色谱仪中的重要组成 部分，负责提供载气和燃气。它通常 包括气瓶、减压阀、压力调节器、流 量控制器和气化室等部件。
食品中农药残留的气相色谱分析是应用广泛 的方法，能够快速准确地检测出食品中的农 药残留。
详细描述
气相色谱法具有高分离效能和灵敏度，能够 有效地分离和检测出食品中的农药残留。在 食品中农药残留分析中，气相色谱法可以检 测出多种农药残留，包括有机磷、有机氯、 拟除虫菊酯等。通过选择合适的色谱柱和检 测器，可以实现对农药残留的定性和定量分
正常运行。
在使用过程中，应注意仪器的 温度、压力、流量等参数是否 正常，如有异常应及时处理。

(2024年)安捷伦气相色谱仪7890b培训精品课件

(2024年)安捷伦气相色谱仪7890b培训精品课件
数据处理中的疑难问题解答
解答在数据处理过程中遇到的疑难问题，如基线漂移、峰形异常等 。
软件操作技巧与优化建议
分享软件操作的高级技巧和优化建议，帮助用户更熟练地使用软件 并提高工作效率。
15
04
实验设计与优化策略探讨
2024/3/26
16
样品前处理方法研究
样品前处理的目的和意义
去除干扰物质，提高检测灵敏度和准确性。
详细讲解检测器的使用注意事项、日常维护和故 障排除方法，以确保检测器的稳定性和可靠性。
2024/3/26
11
03
软件操作与数据处理方法
2024/3/26
12
软件安装及界面介绍
2024/3/26
软件安装步骤详解
01
包括安装前的准备工作、安装过程中的选项设置以及安装后的
配置和测试。
界面布局与功能介绍
3
气相色谱仪发展历史
1950年代
气相色谱仪的雏形出现，主要应用于 易挥发有机化合物的分离和分析。
1960-1970年代
1980年代至今
计算机技术的引入使得仪器自动化、 智能化程度不断提高，同时多维色谱 、联用技术等的发展进一步拓展了气 相色谱仪的应用范围。
随着填充柱和毛细管柱技术的发展， 气相色谱仪的分离效能和检测灵敏度 得到显著提高。
2024/3/26
8
进样系统结构及功能
进样器类型
介绍7890b配备的进样器类型， 如自动进样器和手动进样器，以
及各自的特点和适用范围。
2024/3/26
进样针与进样口
详细讲解进样针的选择、清洗和更 换方法，以及进样口的结构、功能 和温度控制等要点。
进样参数设置
阐述如何根据实验需求设置进样量 、进样速度、进样口温度等关键参 数，以确保分析的准确性和重复性 。

《气相色谱培训》课件

《气相色谱培训》课件
深入了解气相色谱样品制备的各种技术，包括协调前处理步骤、样品提取和 衍生化。
进样系统的设计与操作
学习如何设计和操作GC进样系统，包括进样量、进样模式和进样器类型的选 择。
柱选择及温度程序的置
探索如何选择适合样品分离的气相色谱柱，并学习优化温度程序以获得最佳 分离效果。
气体载流相的选择及优化
了解如何选择合适的气体载流相，并学习优化气体流速和载流相比例以达到最佳分析条件。
GC检测器种类及其优缺点比较
介绍不同类型的气相色谱检测器，如FID、TCD和MS，并比较它们的优点和局 限性。
学习GC色谱图的解释方法
掌握分析GC色谱图的技巧和方法，包括峰识别、峰面积计算和定量分析。
GC方法验证的基本步骤
学习验证GC方法的重要性和基本步骤，以确保可靠的分析结果。
现场GC分析实例
通过一些现场GC分析实例，了解气相色谱在不同领域中的实际应用。
色谱柱质量控制
学习如何进行色谱柱质量控制，以确保分析的准确性和再现性。
参考物质的选择及质量控制
探索参考物质的选择和使用，以及质量控制的重要性。
GC分析数据处理方法
学习处理GC分析数据的常见方法和软件工具，包括峰识别、数据分析和结果解释。GC与FTIR联用技术
了解GC与FTIR联用技术的原理和应用，以实现更全面的分析和识别。
固相微萃取（SPME）技术的应用
探索固相微萃取技术在GC分析中的应用，以提高样品前处理的效率和灵敏度。
四类挥发性残留物的分析方法
学习分析四类挥发性残留物的常见方法，包括有机溶剂、农药、挥发性有机 物和半挥发性有机物的分离和定量。
《气相色谱培训》PPT课 件
探索气相色谱（GC）的奇妙世界，从基础概述到高级应用，带您一起深入学 习GC技术的各个方面。

安捷伦气相色谱基础培训资料(课堂PPT)

安捷伦气相色谱基础培训资料(课堂PPT)
成。 5.应用广泛：可以分析气体试样，也可分析易挥发或可衍生
转化为易挥发的液体和固体。 分析的有机物，约占全部有机物(约300万种)的20%。 6.不足之处：对被分离组分的定性能力较差。
8
1.4 色谱图及有关术语
• 从载气带着组分进入色谱柱起就用检测器 检测流出柱后的气体，并用记录器记录信 号随时间变化的曲线，此曲线就叫色谱流 出曲线，当待测组分流出色谱柱时，检测 器就可检测到其组分的浓度，在流出曲线 上表现为峰状，叫色谱峰。
载气 A
待分离组分
，和
B
C
D
5
分离的过程示意图
流动 相
样品
固定 相
Analytical Training Center
GCTECH 2-04
6
1.2 气相色谱法的定义和分类
定义：用气体作为流动相的色谱法称为气相色谱法。 分类：根据固定相的状态不同，气固色谱(GSC) （吸附原理）、
气液色谱(GLC) （分配原理） 气固色谱可用活性炭，硅胶，分子筛，高分子多孔小球等作
7
1.3 气相色谱法的特点
• “三高” “一快” “一广” 1.高效能：一般填充柱的理论塔板数可达数千，毛细管柱可
达一百多万。 2.高选择性：可以使一些分配系数很接近的以及极为复杂、
难以分离的物质，获得满意的分离。 3.高灵敏度：可以检测1011～1013g物质，适合于痕量分析 4.分析速度快：一个试样的分析可在几分钟到几十分钟内完
验条件的稳定情况。
• 2）峰高（h）和峰面积 ： 色谱峰顶点与基线的距离
叫峰高。色谱峰与峰底基
线所围成区域的面积叫峰 面积。
10
3）保留值 a. 死时间(tM) ：不与固定相作用的物质从进样到出现峰极大值时的

Agilent GCA气相色谱仪标准操作培训PPT学习教案

Agilent GCA气相色谱仪标准操作培训PPT学习教案

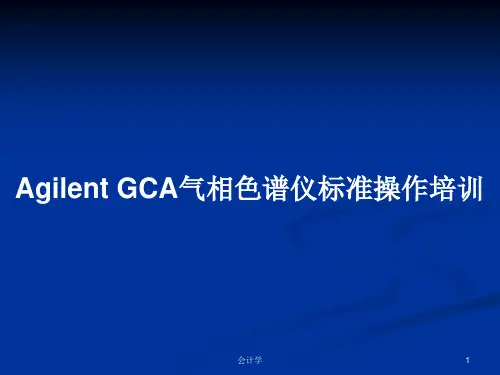

Agilent GCA气相色谱仪标准操作培训
会计学
1
气相色谱仪的主要组成部分：气体、 进样口 、色谱 柱、检 测器、 数据系 统。
一、典型的气相色谱
分子筛 脱水管
固定 限流器
稳压器
流量 控制器
进样口
检测器
色谱柱
电子部件 PC
载气 氢气
空气
第21页/共56页
2
减压阀和流量控制器
推荐管线压力 空气压力：0.5MPa 氢气压力：0.4MPa 压力单位换算 1kpa=0.145psi=0.01bar
35
柱选择
先试手边的柱子 向同事咨询 查询已发表的相似应用 如果难以确定，先用一个非极性柱，如 HP1或 HP5 这只是一些好的开端，而操作者必须自行优化条件。
第365页/共56页
36
恒温
柱温操作
在整个分析过程中，色谱炉温保持恒定。 用初始时间设定运行结束时间。 升温速率设为“0”。 后流出的峰展宽。
第232页/共56页
23
第243页/共56页
24
第254页/共56页
25
第三部分 色谱柱
第265页/共56页
26
色谱柱的类型
填充柱 仅用于特定的应用，如永久气体分析 开管毛细管柱 一般为熔融石英制成，内径是0.05-0.75mm,柱长可达150米
第276页/共56页
27
气液色谱 (GLC) (占应用的90%)
优
优
差
差
第298页/共56页
29
计算柱效
分析物
我们希望知道组分保留在固定相中的真 实时间t'R
tR
将 n与柱长相比：
n
每米塔板数 (N) =

《气相色谱仪》课件

《气相色谱仪》课件

05 气相色谱仪的发展趋势与展望
技术创新
1 2 3
高效分离技术
通过改进色谱柱填料和优化色谱分离条件，提高 气相色谱仪的分离效率和分辨率，缩短分析时间 。
智能化控制
引入人工智能和机器学习技术，实现气相色谱仪 的自动化和智能化控制，提高分析准确性和稳定 性。
微型化与便携化
减小气相色谱仪的体积和重量，提高其便携性和 移动性，满足现场快速检测的需求。
峰形异常
可能是由于进样技术、色谱柱性能下降或检测器污染引起 的。应检查进样技术、色谱柱性能及检测器清洁情况。
灵敏度下降
可能是由于检测器污染、气体流量不稳定或电路问题引起 的。应检查检测器清洁情况、气体流量及仪器电路是否正 常。
重复性差
可能是由于进样技术不稳定、色谱柱性能下降或仪器状态 不稳定引起的。应检查进样技术、色谱柱性能及仪器状态 是否稳定。
等的分离和测定。
石油分析
用于石油和石油产品的 组分分析，如烃类、含
氧化合物等。
食品分析
用于食品中农药残留、 添加剂、风味组分等的
检测。
环保分析
用于大气、水体、土壤 等环境样品中的有害物
质分析。
02 气相色谱仪的组成
进样系统
进样阀
用于进样和定量。常用的 有旋转式六通阀和十通阀 。
进样针
用于抽取样品，要求其有 足够的精度和耐用性。
检查仪器是否正常启动，确保 仪器处于稳定状态。
开始进样
将处理后的样品注入进样口， 开始进行分析。
观察色谱图
在分析过程中，观察色谱图的 峰形、峰高、峰面积等参数， 判断分离效果和分析结果。
记录数据
记录色谱图中的各项数据，如 保留时间、峰高、峰面积等。

气相色谱培训ppt课件

气相色谱培训ppt课件
当气化室中注入样品时，样品立即被气化并被载气带入色谱柱进行分离。分离后的各组分，先后流出色谱柱进入检测器，检测器将其浓度信号转变成电信号，再经放大器放大后在记录器上显示出来，就得到了色谱的流出曲线。
利用色谱流出曲线上的色谱峰就可以进行定性、定量分析。这就是气相色谱法分析的过程。
一、气路系统 气路系统：获得纯净、流速稳定的载气。包括压力计、流量计及气体化装置。
程序升温，分离效果好，且分析时间短
温度高，分析时间短，但分离效果差
程序 升温控制是否准确、升、降温速度是否快速是市售色谱仪器的最重要指标之一。
控温系统包括对三个部分的控温，即，气化室、柱箱和检测器。 控温方式：恒温和程序升温。 温度选择：在介绍仪器组成时给出，此处略。
2）池体温度：池体温度低，与热敏元件间温差大，灵敏度提高。但温度过低，可使试样凝结于检测器中。通常池体温度应高于柱温。
3）载气种类：载气与试样的热导系数相差越大，则灵敏度越高。通常选择热导系数大的H2 和Ar 作载气。用N2作载气，热导系数较大的试样(如甲烷)可出现倒峰。
4）热敏元件阻值：阻值高、电阻温度系数大（随温度改变，阻值改变大，或者说热敏性好）的热敏元件，其灵敏度高。 综述：较大的桥电流、较低的池体温度、低分子量的载气以及具有大的电阻温度系数的热敏元件可获得较高的灵敏度。
气固色谱：利用不同物质在固体吸附剂上的物理吸附-解吸能力不同实现物质的分离。
由于活性（或极性）分子在这些吸附剂上的半永久性滞留(吸附-脱附过程为非线性的)，导致色谱峰严重拖尾，因此气固色谱应用有限。只适于较低分子量和低沸点气体组分的分离分析。
气液色谱：通常直接称之为气相色谱。它是利用待测物在气体流动相和固定在惰性固体表面的液体固定相之间的分配原理实现分离。

第2节气相色谱仪ppt课件

第2节气相色谱仪ppt课件
10/12/2024
(6) 固定液的相对极性
规定：角鲨烷（异三十烷）的相对极性为零， β，β’—氧二丙睛的相对极性为100.
10/12/2024
固定液 名称
1、 角鲨烷 （异三十烷）
2、阿皮松 L
商品牌号 SQ
使用温度 （最高）
℃
150
溶剂 乙醚
APL
300
苯
3、硅油
OV-101 350
丙酮
4、 苯基 10%
10/12/2024
表5-1填充柱气液色谱担体一览表
种类 红色
硅 硅藻土 藻 担体 土 类
担体名称
201 红色担体 301 釉化红色担体
6201 红色担体
特点及用途
生产厂家
适用于涂渍非极性固定液分析非极性物 质 由 201 釉化而成，性能介于红色与白色 硅藻土担体之间，适用于分析中等极性 物质
上海试剂厂 大连催化剂厂
10/12/2024
三、气相色谱检测装置
色谱仪的关键部件之一，种类较多，原理和结构各异。 有的具有广普性，如热导检测器；有的具有高选择性，仅对 某类物质有高响应。
1．检测器特性
浓度型检测器： 测量的是载气中通过检测器组分浓度瞬间的变化，检测 信号值与组分的浓度成正比。 质量型检测器： 测量的是载气中某组分进入检测器的速度变化，即检测 信号值与单位时间内进入检测器组分的质量成正比。
g 适宜分析强极性物质和腐蚀性物质
10/12/2024
固定液
固定液：高沸点难挥发有机化合物，种类繁多。 (1)对固定液的要求
应对被分离试样中的各组分具有不同的溶解能力，较好 的热稳定性，并且不与被分离组分发生不可逆的化学反应。
(2)选择的基本原则

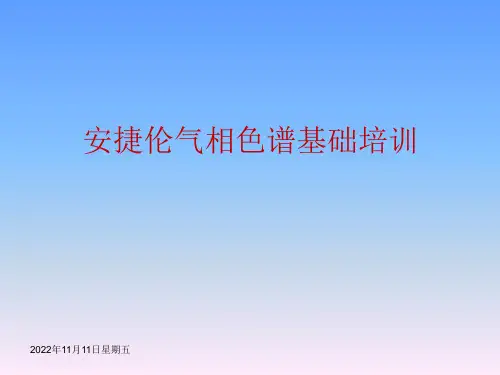

安捷伦气相色谱基础培训课件
