基于透视投影和坐标变换的相机成像原理分析

透视变换法相机标定
透视变换法是一种相机标定的方法，用于确定相机的内参和外参矩阵。

相机标定是指给定一组已知世界坐标系和相应的相机坐标系的点对，通过计算相机的内参和外参，使得相机能够准确地从相机坐标系转换到世界坐标系。

透视变换法的基本原理是通过相机的投影变换将3D世界坐标系中的点映射到2D相机坐标系中的点。

这个投影变换可以用一个4×4的变换矩阵来表示，其中包含相机的旋转矩阵、平移向量和尺度因子。

相机标定的步骤如下：
1. 准备标定板：使用一个已知尺寸的棋盘格标定板，并在标定板上标记出已知坐标点。

2. 拍摄标定图像：将标定板固定在不同位置和角度，并使用相机拍摄至少10-20张不同角度的标定图像。

3. 检测角点：对于每个标定图像，使用图像处理技术检测标定板上的角点。

4. 提取角点坐标：对于检测到的角点，将其在图像坐标系下的坐标记录下来。

5. 计算相机的内参：使用角点的世界坐标和对应的图像坐标，利用最小二乘法估计相机的内参矩阵，包括焦距、主点坐标和
畸变系数等。

6. 估计相机的外参：使用内参矩阵和角点的世界坐标和图像坐标，通过RANSAC等方法估计相机的旋转矩阵和平移向量。

7. 评估标定结果：使用留一法或重投影误差等方法评估标定结果的准确性。

透视变换法相机标定可以用于计算相机的内参和外参，以及矫正相机的畸变等。

这些参数对于计算机视觉应用中的3D重建、姿态估计和目标跟踪等任务非常重要。

透视成像的原理
透视成像的原理是基于光学的原理。

当光线从物体上发出或反射时，经过透镜或凹凸面镜的折射或反射，最终到达观察者的眼睛。

观察者的眼睛接收到这些光线，形成图像在视网膜上。

透视成像的原理可以从以下几个方面解释：
1. 视差：物体距离观察者越近，眼睛接收到的光线强度越大，造成视网膜上图像对应的位置越亮，物体距离观察者越远，眼睛接收到的光线强度越小，造成视网膜上图像对应的位置越暗。

这种差异使得人眼能够感知到物体的远近。

2. 直线透视：当物体远离观察者时，远离的部分相对较小，接近观察者时，接近的部分相对较大。

这是由于眼睛与物体间的角度不同，造成了图像的拉伸和压缩。

3. 锥体投影：透视成像实际上是一种以观察者为中心的锥体投影。

当物体位于锥体的顶点上时，图像非常清晰，但当物体位于锥体的边缘时，图像变得模糊。

这是因为在物体离开焦点区域时，光线不再汇聚在视网膜上形成一个清晰的图像。

这些光学原理共同作用，使得人眼能够感知到透视成像，从而认识到物体的形状、大小和远近。

透视成像在绘画、摄影和建筑设计等领域具有重要的应用。

透视投影矩阵深入原理剖析（转载）透视投影是3D固定流水线的重要组成部分，是将相机空间中的点从视锥体(frustum)变换到规则观察体(Canonical View Volume)中，待裁剪完毕后进行透视除法的行为。

在算法中它是通过透视矩阵乘法和透视除法两步完成的。

透视投影变换是令很多刚刚进入3D图形领域的开发人员感到迷惑乃至神秘的一个图形技术。

其中的理解困难在于步骤繁琐，对一些基础知识过分依赖，一旦对它们中的任何地方感到陌生，立刻导致理解停止不前。

没错，主流的3D APIs如OpenGL、D3D的确把具体的透视投影细节封装起来，比如gluPerspective(…)就可以根据输入生成一个透视投影矩阵。

而且在大多数情况下不需要了解具体的内幕算法也可以完成任务。

但是你不觉得，如果想要成为一个职业的图形程序员或游戏开发者，就应该真正降伏透视投影这个家伙么？我们先从必需的基础知识着手，一步一步深入下去（这些知识在很多地方可以单独找到，但我从来没有在同一个地方全部找到，但是你现在找到了J）。

我们首先介绍两个必须掌握的知识。

有了它们，我们才不至于在理解透视投影变换的过程中迷失方向（这里会使用到向量几何、矩阵的部分知识，如果你对此不是很熟悉，可以参考《向量几何在游戏编程中的使用》系列文章）。

齐次坐标表示透视投影变换是在齐次坐标下进行的，而齐次坐标本身就是一个令人迷惑的概念，这里我们先把它理解清楚。

根据《向量几何在游戏编程中的使用6》中关于基的概念。

对于一个向量v以及基oabc，可以找到一组坐标(v1,v2,v3)，使得v = v1 a + v2 b + v3 c （1）而对于一个点p，则可以找到一组坐标（p1,p2,p3），使得p – o = p1 a + p2 b + p3 c （2）从上面对向量和点的表达，我们可以看出为了在坐标系中表示一个点（如p），我们把点的位置看作是对这个基的原点o所进行的一个位移，即一个向量——p – o（有的书中把这样的向量叫做位置向量——起始于坐标原点的特殊向量），我们在表达这个向量的同时用等价的方式表达出了点p:p = o + p1 a + p2 b + p3 c (3)(1)(3)是坐标系下表达一个向量和点的不同表达方式。

透视投影的原理和实现透视投影的原理和实现摘要：透视投影是3D渲染的基本概念，也是3D程序设计的基础。

掌握透视投影的原理对于深⼊理解其他3D渲染管线具有重要作⽤。

本⽂详细介绍了透视投影的原理和算法实现，包括透视投影的标准模型、⼀般模型和屏幕坐标变换等，并通过VC实现了⼀个演⽰程序。

1 概述在计算机三维图像中，投影可以看作是⼀种将三维坐标变换为⼆维坐标的⽅法，常⽤到的有正交投影和透视投影。

正交投影多⽤于三维健模，透视投影则由于和⼈的视觉系统相似，多⽤于在⼆维平⾯中对三维世界的呈现。

透视投影（Perspective Projection）是为了获得接近真实三维物体的视觉效果⽽在⼆维的纸或者画布平⾯上绘图或者渲染的⼀种⽅法，也称为透视图[1]。

它具有消失感、距离感、相同⼤⼩的形体呈现出有规律的变化等⼀系列的透视特性，能逼真地反映形体的空间形象。

透视投影通常⽤于动画、视觉仿真以及其它许多具有真实性反映的⽅⾯。

2 透视投影的原理基本的透视投影模型由视点E和视平⾯P两部分构成（要求 E不在平⾯P上）。

视点可以认为是观察者的位置，也是观察三维世界的⾓度。

视平⾯就是渲染三维对象透视图的⼆维平⾯。

如图1所⽰。

对于世界中的任⼀点X，构造⼀条起点为E并经过X点的射线R，R与平⾯P的交点Xp即是X点的透视投影结果。

三维世界的物体可以看作是由点集合 { Xi} 构成的，这样依次构造起点为E，并经过点Xi的射线Ri，这些射线与视平⾯P的交点集合便是三维世界在当前视点的透视图，如图2所⽰。

图1 透视投影的基本模型图2 透视图成像原理基本透视投影模型对视点E的位置和视平⾯P的⼤⼩都没有限制，只要视点不在视平⾯上即可。

P⽆限⼤只适⽤于理论分析，实际情况总是限定P为⼀定⼤⼩的矩形平⾯，透视结果位于P之外的透视结果将被裁减。

可以想象视平⾯为透明的玻璃窗，视点为玻璃窗前的观察者，观察者透过玻璃窗看到的外部世界，便等同于外部世界在玻璃窗上的透视投影（总感觉不是很恰当，但想不出更好的⽐喻了）。

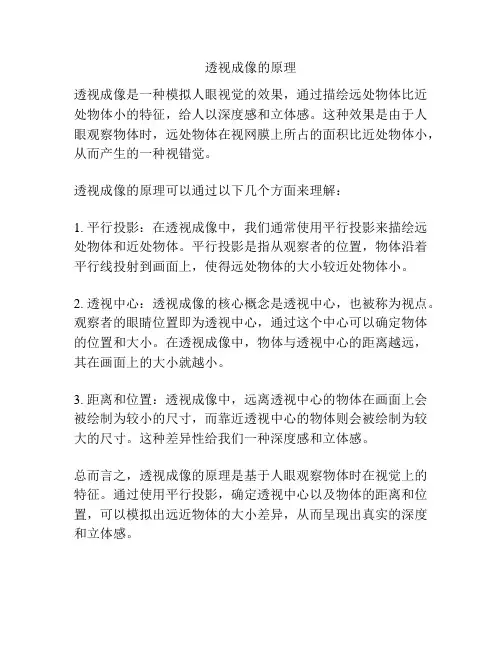

透视成像的原理
透视成像是一种模拟人眼视觉的效果，通过描绘远处物体比近处物体小的特征，给人以深度感和立体感。

这种效果是由于人眼观察物体时，远处物体在视网膜上所占的面积比近处物体小，从而产生的一种视错觉。

透视成像的原理可以通过以下几个方面来理解：
1. 平行投影：在透视成像中，我们通常使用平行投影来描绘远处物体和近处物体。

平行投影是指从观察者的位置，物体沿着平行线投射到画面上，使得远处物体的大小较近处物体小。

2. 透视中心：透视成像的核心概念是透视中心，也被称为视点。

观察者的眼睛位置即为透视中心，通过这个中心可以确定物体的位置和大小。

在透视成像中，物体与透视中心的距离越远，其在画面上的大小就越小。

3. 距离和位置：透视成像中，远离透视中心的物体在画面上会被绘制为较小的尺寸，而靠近透视中心的物体则会被绘制为较大的尺寸。

这种差异性给我们一种深度感和立体感。

总而言之，透视成像的原理是基于人眼观察物体时在视觉上的特征。

通过使用平行投影，确定透视中心以及物体的距离和位置，可以模拟出远近物体的大小差异，从而呈现出真实的深度和立体感。

三维图像投影变换——透视投影⼆、投影变换1、平⾯⼏何投影投影变换就是把三维物体投射到投影⾯上得到⼆维平⾯图形。

【计算机绘图是产⽣三维物体的⼆维图象，但屏幕上绘制图形的时候，必须在三维坐标系下考虑画法。

】常⽤的投影法有两⼤类两种投影法的本质区别在于【透视投影】的投影中⼼到投影⾯之间的距离是【有限的】，⽽【平⾏投影】的投影中⼼到投影⾯之间的距离是【⽆限的】。

（1）中⼼（透视）投影透视投影是3D渲染的基本概念，也是3D程序设计的基础。

其中的[p,q,r]能产⽣透视变换的效果1、透视基本原理因为⼀条直线段是由两点确定，多边形平⾯由围城该多边形的各顶点和边框线段确定，⽽任何⽴体也可以看成是由它的顶点和各棱边所构成的⼀个框体。

也就是说，可以通过求出这些【顶点的透视投影】⽽获得空间【任意⽴体的透视投影】。

三维世界的物体可以看作是由点集{X i}构成的，这样依次构造起点为E，并经过点X i的射线R i，这些射线与投影⾯P的交点集合便是三维世界在当前视点的透视图。

投影线均通过投影中⼼，在投影中⼼【相对】投影⾯【确定的】情况下，空间的⼀个点在投影⾯上只存在【唯⼀⼀个】投影。

2、⼀点透视先假设q≠0，p=r=0。

然后对点(x,y,z)进⾏变换图70对其结果进⾏齐次化处理得：A、当y=0时，有说明处于y=0平⾯内的点，经过变换以后没有发⽣变化B、当y→∞时，有说明当y→∞时，所有点的变换结果都集中到了y轴上的1/q处，即所有平⾏于y轴的直线将延伸相较于(0,1/q,0)，该点称为【灭点】，⽽像这样形成⼀个灭点的透视变换称为【⼀点透视】。

同理可知，当p≠0，q=r=0时，则将在x轴上的1/p处产⽣⼀个灭点，坐标为(1/p,0,0)，在这种情况下，所有平⾏于x轴的直线将延伸交于该点。

同理，当r≠0,q=p=0时，则将在z轴上的1/r处产⽣⼀个灭点，其坐标为(0,0,1/r)，这种情况下，所有平⾏于z轴的直线将延伸交于该点。

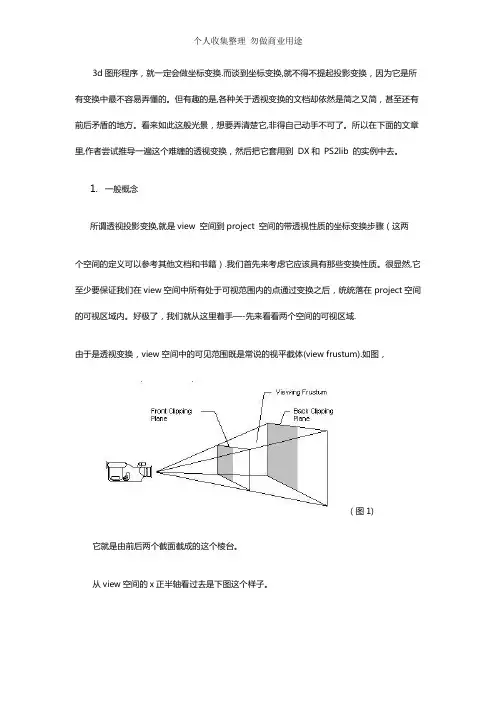

3d图形程序，就一定会做坐标变换.而谈到坐标变换,就不得不提起投影变换，因为它是所有变换中最不容易弄懂的。

但有趣的是,各种关于透视变换的文档却依然是简之又简，甚至还有前后矛盾的地方。

看来如此这般光景，想要弄清楚它,非得自己动手不可了。

所以在下面的文章里,作者尝试推导一遍这个难缠的透视变换，然后把它套用到DX和PS2lib 的实例中去。

1.一般概念所谓透视投影变换,就是view 空间到project 空间的带透视性质的坐标变换步骤（这两个空间的定义可以参考其他文档和书籍）.我们首先来考虑它应该具有那些变换性质。

很显然,它至少要保证我们在view空间中所有处于可视范围内的点通过变换之后，统统落在project空间的可视区域内。

好极了，我们就从这里着手—-先来看看两个空间的可视区域.由于是透视变换，view空间中的可见范围既是常说的视平截体(view frustum).如图，（图1)它就是由前后两个截面截成的这个棱台。

从view空间的x正半轴看过去是下图这个样子。

（图2)接下来是project空间的可视范围。

这个空间应当是处于你所见到的屏幕上。

实际上将屏幕表面视作project空间的xoy平面，再加一条垂直屏幕向里(或向外）的z轴（这取决于你的坐标系是左手系还是右手系），这样就构成了我们想要的坐标系。

好了,现在我们可以用视口（view port）的大小来描述这个可视范围了.比如说全屏幕640*480的分辨率，原点在屏幕中心，那我们得到的可视区域为一个长方体,它如下图（a）所示。

（图3）但是，这样会带来一些设备相关性而分散我们的注意力，所以不妨先向DirectX文档学学,将project空间的可视范围定义为x∈［—1,1］, y∈[-1,1]，z∈[0,1]的一个立方体（上图b）。

这实际上可看作一个中间坐标系，从这个坐标系到上面我们由视口得出的坐标系，只需要对三个轴向做一些放缩和平移操作即可。

另外，这个project坐标系对clip操作来说，也是比较方便的。

透视模式的原理及应用论文引言透视模式是一种图像处理技术，通过模拟人眼在三维空间中观察物体时产生的视觉效果，将二维图像转换为具有立体感的三维图像。

透视模式在许多领域都有广泛的应用，如计算机图形学、虚拟现实和医学图像处理等。

本文将介绍透视模式的原理，并阐述其在不同领域的应用。

透视模式的原理1.相机模型–透视投影的基本原理是根据相机模型来模拟人眼的观察行为。

相机模型由视点（相机位置）、视线（相机指向的方向）和图像平面（最终生成的图像）组成。

–透视投影是通过将三维空间中的点映射到二维图像平面上来实现的。

其中，离相机近的物体在图像上映射为较大的尺寸，离相机远的物体在图像上映射为较小的尺寸，从而产生了深度感。

2.透视投影矩阵–透视投影矩阵是将三维空间中的点映射到二维图像平面上的数学工具。

它通过将三维坐标转换为齐次坐标，并应用投影变换来实现透视效果。

–透视投影矩阵的计算涉及到相机参数（如视角、纵横比等）以及图像平面的位置和大小等因素。

3.深度信息的计算–在透视模式下，物体的深度信息可以通过计算图像中各点与相机的距离来获得。

–常用的深度信息计算方法包括基于视差（disparity）的方法、基于双目视觉（binocular vision）的方法和基于结构光（structuredlight）的方法等。

透视模式的应用1.计算机图形学–透视模式在计算机图形学中被广泛应用于实现真实感渲染（photo-realistic rendering）和虚拟现实场景的构建。

–基于透视模式的图形学算法可以模拟光线在三维场景中的传输和反射，从而生成逼真的图像效果。

2.虚拟现实技术–透视模式是实现虚拟现实技术的关键之一。

通过透视投影，虚拟现实系统可以将计算机生成的图像与现实世界进行融合，使用户感受到身临其境的体验。

–透视模式还可以用于虚拟现实的交互界面设计，提供更加自然和直观的操作方式。

3.医学图像处理–透视模式在医学图像处理中有着重要的应用。

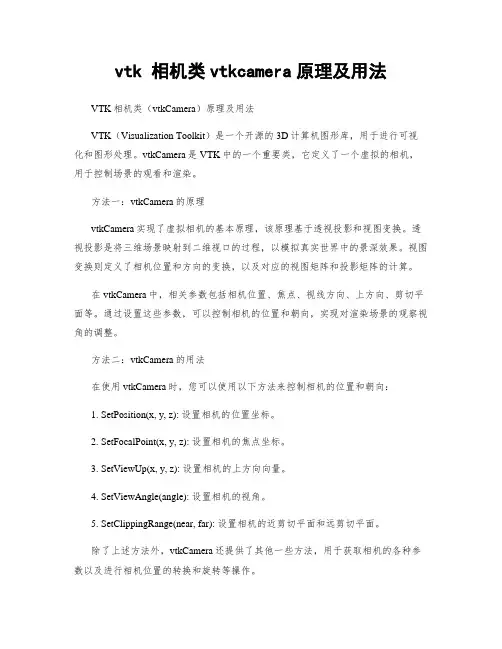

vtk 相机类vtkcamera原理及用法VTK相机类（vtkCamera）原理及用法VTK（Visualization Toolkit）是一个开源的3D计算机图形库，用于进行可视化和图形处理。

vtkCamera是VTK中的一个重要类，它定义了一个虚拟的相机，用于控制场景的观看和渲染。

方法一：vtkCamera的原理vtkCamera实现了虚拟相机的基本原理，该原理基于透视投影和视图变换。

透视投影是将三维场景映射到二维视口的过程，以模拟真实世界中的景深效果。

视图变换则定义了相机位置和方向的变换，以及对应的视图矩阵和投影矩阵的计算。

在vtkCamera中，相关参数包括相机位置、焦点、视线方向、上方向、剪切平面等。

通过设置这些参数，可以控制相机的位置和朝向，实现对渲染场景的观察视角的调整。

方法二：vtkCamera的用法在使用vtkCamera时，您可以使用以下方法来控制相机的位置和朝向：1. SetPosition(x, y, z): 设置相机的位置坐标。

2. SetFocalPoint(x, y, z): 设置相机的焦点坐标。

3. SetViewUp(x, y, z): 设置相机的上方向向量。

4. SetViewAngle(angle): 设置相机的视角。

5. SetClippingRange(near, far): 设置相机的近剪切平面和远剪切平面。

除了上述方法外，vtkCamera还提供了其他一些方法，用于获取相机的各种参数以及进行相机位置的转换和旋转等操作。

使用vtkCamera时，您可以将其与其他VTK类（例如vtkRenderer）一起使用，以实现对渲染场景的观察操作。

通过调整相机的参数，您可以控制相机的位置、朝向和视角，实现不同的视觉效果和观察角度。

总结：vtkCamera是VTK中的一个重要类，它定义了一个虚拟相机，用于控制场景的观看和渲染。

通过设置相机的位置、朝向和其他参数，您可以实现不同的观察视角和渲染效果。

透视变换算法透视变换算法（Perspective Transformation）是一种图像处理技术，用于将二维平面上的图像投影到三维空间中的透视视图。

透视变换可以改变图像的形状和角度，使得图像具有更好的可视性和逼真感。

透视变换在计算机视觉和机器视觉领域广泛应用，例如摄影术中的景深效果、计算机图形学中的三维模型渲染、虚拟现实和增强现实技术等。

本文将介绍透视变换算法的原理、应用和实现方法。

一、原理介绍透视变换是基于投影变换的一种特殊形式，它可以将一个二维平面上的图像投影到三维空间中的透视视角。

透视变换的核心思想是通过定义四个控制点，确定一个透视变换矩阵，然后将原始图像中的每一个像素点根据变换矩阵进行映射，从而得到处理后的图像。

透视变换的公式如下：[ x' ] [ m₁ m₂ m₃ ] [ x ][ y' ] = [ m₄ m₅ m₆ ] * [ y ][ w' ] [ m₇ m₈ m₉ ] [ w ]其中，(x, y)是原图像中的坐标，(x', y')是变换后图像中的坐标，(m₁, m₂, m₃, m₄, m₅, m₆, m₇, m₈, m₉)是待定参数。

通过求解这九个未知参数，就可以得到透视变换矩阵，进而将原始图像进行变换。

二、应用领域透视变换广泛应用于以下几个领域：1. 摄影术中的景深效果：透视变换可以将相机拍摄的平面图像变换成透视图像，从而增强图片的逼真感和立体感。

2. 计算机图形学中的三维模型渲染：透视变换可以用于将三维模型投影到二维屏幕上，实现真实感的渲染效果。

3. 虚拟现实和增强现实技术：透视变换可以用于将虚拟对象或信息叠加在真实世界中的图像上，实现增强现实的效果。

4. 地图投影：透视变换可以用于将球面地图投影到平面上，从而方便地展示地理信息。

三、实现方法透视变换的实现方法通常包括以下几个步骤：1. 确定控制点：选择图像中的四个控制点，可以是四个角点或者其他特定的位置点。

透视变换矩阵和相机参数全文共四篇示例，供读者参考第一篇示例：透视变换矩阵和相机参数是计算机图形学中重要的概念，它们在虚拟现实、游戏开发和计算机辅助设计等领域起着重要作用。

透视变换矩阵用于将三维场景投影到二维屏幕上，而相机参数则决定了场景在屏幕上的具体表现方式。

本文将深入探讨透视变换矩阵和相机参数的原理及应用。

我们来介绍透视变换矩阵。

在计算机图形学中，透视变换矩阵是用来将三维空间中的点投影到二维平面上的矩阵。

它是由一个透视投影矩阵和一个视点矩阵组合而成。

透视投影矩阵包含了观察者的视点、视角和透视投影平面的参数，而视点矩阵则包含了场景中物体的位置、旋转和缩放等信息。

透视投影矩阵的计算方法包括了将物体坐标系中的点转换到相机坐标系中，再把相机坐标系中的点转换到裁剪坐标系中，最后再将裁剪坐标系中的点进行透视变换得到最终的屏幕坐标。

透视变换矩阵的计算涉及到矩阵乘法和坐标变换等数学知识，需要深入理解线性代数和几何变换的原理才能准确地进行计算。

相机参数也是影响场景表现的重要因素。

相机参数包括了视角、焦距、光圈和感光度等参数。

视角决定了场景在屏幕上的大小和比例，焦距和光圈决定了景深和景别，而感光度则影响了场景的曝光和对比度。

在计算机图形学中，调整相机参数可以使场景更加真实和逼真，符合人类眼睛的观察方式。

在虚拟现实和游戏开发领域，透视变换矩阵和相机参数的选择对于场景的表现至关重要。

合理的透视变换矩阵和相机参数可以让人们感受到身临其境的虚拟体验，增强沉浸感和真实感。

在计算机辅助设计领域，透视变换矩阵和相机参数则可以帮助设计师更准确地展示自己的设计作品，提高设计效率和质量。

第二篇示例：透视变换矩阵和相机参数是计算机图形学领域中非常重要的概念，它们能够帮助我们将三维世界中的物体投影到二维屏幕上，从而实现真实感的渲染效果。

本文将从透视变换矩阵和相机参数的定义、原理、应用以及优化等方面进行详细介绍。

透视变换矩阵是一种用来描述透视投影的数学工具，它可以将三维空间中的物体投影到二维屏幕上。

透视变换关系
透视变换是一种几何变换，它可以将一个三维场景投影到二维平面上，以产生透视效果。

透视变换涉及到相机的位置、视角和投影平面等因素。

以下是透视变换中的一些主要关系：
1. 相机坐标系和世界坐标系：在透视变换中，通常存在一个相机坐标系和一个世界坐标系。

相机坐标系是相对于相机的坐标系，以相机为原点，相机视线方向为Z轴正方向。

世界坐标系是相对于场景的坐标系，以场景中的某个点为原点。

2. 相机位置：相机位置表示相机在世界坐标系中的位置。

它决定了相机与场景之间的距离和视角。

3. 相机朝向和视角：相机朝向是指相机的视线方向，它决定了相机观察场景时的视角。

视角越大，场景中的物体看起来越小；视角越小，场景中的物体看起来越大。

4. 投影平面：投影平面是指将场景投影到二维平面的平面。

在透视变换中，通常使用\*\*面和远平面来定义投影平面的范围。

5. 投影矩阵：投影矩阵是一个4x4的矩阵，它将三维场景坐标转换为二维投影坐标。

常见的投影矩阵包括透视投影矩阵和正交投影矩阵。

透视变换的关系可以通过数学公式和矩阵运算来表示和计算。

具体的数学推导和计算方法超出了本回答的范围，但理解上述关系可以帮助我们理解透视变换的原理和应用。

在计算机图形学和计算机视觉领域，透视变换被广泛应用于三维模型渲染、虚拟现实、机器人导航等领域。

透视变换原理
透视变换是一种用于图像处理和计算机视觉的技术，用于将平面图像转换为透视或透视投影的效果，以模拟人眼所感知到的透视效果。

透视变换的原理是基于成像原理和相机模型的基础上进行的。

在相机模型中，通过视点、投影面和物体之间的关系来描述透视效果。

在成像原理中，相机通过光线将物体的信息投影到感光元件上，形成一个二维的图像。

透视变换主要涉及到三个方面的变换：位移、旋转和缩放。

位移变换用于调整图像在平面上的位置，旋转变换用于调整图像在平面上的方向，而缩放变换则是调整图像在平面上的大小。

通过这些变换，可以将平面上的图像映射到一个透视投影的效果上。

透视变换的过程中，首先需要确定相机的参数，包括视点位置、投影面的位置和大小等。

然后，利用相机模型和成像原理，计算出每个像素在透视投影平面上的位置。

最后，根据计算得到的位置信息，将原始图像上的像素映射到透视投影平面上，得到最终的透视变换效果。

透视变换在计算机图形学、虚拟现实、增强现实等领域有着广泛的应用。

它可以用于场景重建、虚拟漫游、物体跟踪等任务中，能够为用户提供更加真实、直观的图像体验。

透视变换原理透视变换是计算机视觉和图形学领域中的重要概念，它在图像处理和计算机图形学中有着广泛的应用。

透视变换的原理是基于相机成像的几何关系，通过对图像进行透视变换，可以实现图像的旋转、缩放、平移等操作，同时也可以实现三维场景到二维图像的投影。

在进行透视变换时，首先需要了解相机成像的原理。

相机成像是基于针孔相机模型的，即通过一个小孔投影光线到感光元件上，形成图像。

在这个过程中，光线会经过透视变换，远处的物体会显得小，近处的物体会显得大，这就是透视效应。

而透视变换就是利用这一原理，对图像进行变换。

透视变换的原理可以用数学方法进行描述。

在进行透视变换时，需要确定一个视角点和一个投影平面。

通过将三维空间中的点投影到投影平面上，可以得到二维图像。

透视变换的过程可以用矩阵运算来表示，通过变换矩阵对图像进行变换，实现旋转、缩放、平移等操作。

透视变换的原理还涉及到投影矩阵的计算。

投影矩阵是描述相机成像过程的关键参数，它包括了相机的内参和外参，可以将三维空间中的点映射到二维图像上。

通过调整投影矩阵的参数，可以实现不同的透视效果，包括近大远小、近小远大等效果。

除了基本的透视变换，还有一些特殊的透视变换方法，例如透视畸变矫正、透视投影校正等。

这些方法可以在实际应用中对图像进行更精细的处理，提高图像的质量和准确性。

总之，透视变换是图像处理和计算机图形学中的重要概念，它基于相机成像的几何关系，通过对图像进行透视变换，可以实现图像的旋转、缩放、平移等操作，同时也可以实现三维场景到二维图像的投影。

了解透视变换的原理对于理解图像处理和计算机图形学有着重要的意义，也为实际应用提供了重要的技术支持。

摄像机透视投影模型一． 定义在计算机视觉中，利用所拍摄的图像来计算出三维空间中被测物体几何参数。

图像是空间物体通过成像系统在像平面上的反映，即空间物体在像平面上的投影。

图像上每一个像素点的灰度反映了空间物体表面某点的反射光的强度，而该点在图像上的位置则与空间物体表面对应点的几何位置有关。

这些位置的相互关系，由摄像机成像系统的几何投影模型所决定。

计算机视觉研究中，三维空间中的物体到像平面的投影关系即为成像模型，理想的投影成像模型是光学中的中心投影，也称为针孔模型。

针孔模型假设物体表面的反射光都经过一个针孔而投影到像平面上，即满足光的直线传播条件。

针孔模型主要有光心（投影中心）、成像面和光轴组成。

二． 成像原理1 ) . 透镜成像原理图一般地由于n>>f ,于是 m ≈f 这时可以将透镜成像模型近似地用小孔模型代替nm f 111+=f =O B 为透镜的焦距 m =O C 为像距 n =A O 为物距2 ) . 小孔成像模型3 ) . 中心透视投影模型c cu z xf x -=ccu z yf y -=写成齐次坐标形式为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡101000000001cc c u u c z y x ff y x z 写成齐次坐标形式为cc u z x fx =ccu z y f y =⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡101000000001cc c u uc z y x ff y x z三． 光学成像过程1 ) . 坐标系1、世界坐标系：2、摄像机坐标系：3、图像坐标系： 2 ) . 线性摄像机成像这是忽略畸变的线性成像模型ww w Z Y X ,,c c c Z Y X ,,[]v u ,[]y x ,3 ) . 图像数字化O 1 在 u , v 中的坐标为(u 0,v 0),像素在轴上的物理尺寸为d x ,d y .θθsin cot 00dy y v v dx y dx x u u dd d +=-+=写成齐次坐标形式为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡110sin /0cot 100d d v u uy x v f u f f v u θθ其中 dyf dx f v u 1,1==。

相机成像坐标系摘要：一、相机成像原理简介二、相机成像坐标系的定义与作用三、相机成像坐标系的转换四、应用实例及解析正文：一、相机成像原理简介相机成像原理可以概括为光线通过镜头聚焦在传感器上，形成图像。

在这个过程中，光线经过一系列光学元件，包括镜头、光圈、镜筒等，最终投影在传感器上。

这个成像过程遵循光的传播规律，符合几何光学原理。

二、相机成像坐标系的定义与作用1.定义：相机成像坐标系是指在图像传感器平面上建立的二维坐标系，用于描述图像中像素的位置和灰度等级。

2.作用：相机成像坐标系有助于我们更好地理解图像的构成，以及图像处理和分析过程中所需的各种参数。

三、相机成像坐标系的转换相机成像坐标系中的像素坐标需要转换为实际物理世界的坐标，这个转换过程包括以下几个方面：1.像素坐标到图像坐标系的转换：这个转换过程通常包括缩放、旋转和平移等操作，根据相机内参（如焦距、主点坐标等）进行计算。

2.图像坐标系到实际物理世界的坐标转换：这个转换过程需要相机的外参（如旋转矩阵、平移向量等）以及场景中的物体坐标等信息。

四、应用实例及解析1.摄影测量：在摄影测量中，相机成像坐标系起到关键作用。

通过测量拍摄照片中物体的像素坐标，结合已知相机内参和外参，可以反演出实际物理世界中的物体坐标，从而实现三维重建。

2.计算机视觉：在计算机视觉领域，相机成像坐标系用于描述图像特征点，如角点、边缘点等。

通过对图像进行预处理、特征提取和匹配，可以实现目标检测、识别和追踪等任务。

3.机器人视觉：在机器人视觉中，相机成像坐标系有助于实现机器人的导航、避障、定位等功能。

通过对图像进行分析，可以得到环境中物体的位置信息，从而指导机器人完成各种任务。

总之，相机成像坐标系在各种成像技术和应用领域中都发挥着重要作用。

摄像机标定原理1、像素坐标系UOV以像素为单位，原点在图像左上角，向左为u+,向下为v-。

2、成像平面坐标系X I O I Y I成像平面坐标系建立在成像平面上，对于数字摄像机来说，成像平面即为相机CCD（或CMOS）感应元件平面，成像平面与光轴的交点即为原点，单位为mm。

假设成像平面坐标系原点O I在像素坐标系UOV中的坐标为（u0，v0）,对于图像平面坐标系中的点(u,v)，成像平面坐标系中的点（x1 ,y1）,它们之间的关系如下：u=x1dx+u0v=y1dy+v0其中， dx和dy表示图像中每一个像素在成像平面上对应的物理尺寸，通俗地讲，面积为dx∗dy（单位为mm2）的小单元在图像中表现为一个像素。

我们将上面两个等式改写为矩阵形式为：[uv 1]=[1dx 0u 001dy v 001][x 1y 11] 3、相机坐标系O c −X c Y c Z c相机坐标系O C 建立在摄像机上，坐标原点与投影中心(光心)重合，Z C 轴与成像透镜光轴重合，X C 和 Y C 分别与成像平面坐标系的X I 和 Y I 平行，图中O C O I 的距离即为相机焦距f 。

由透视投影模型可得，摄像机坐标系下的物点P(x c ,y c ,z c )与成像平面坐标系中的点(x 1,y 1)之间的变换关系为：x 1=f x cz cy 1=f y cz c写成矩阵形式为：z c [x 1y 11]=[f 00 0f 0 001 000][x cyc z c1]内部参数矩阵[uv 1]=[1dx 0u 001dy v 0001][x 1y 11]两边同时乘以z c 得 z c [u v 1]=[1dx 0u 001dyv 001]z c [x 1y 11]=[1dxu 01dyv 0001][f 00 0f 0 001 000][x cy c z c 1]=M 1[x cy cz c 1] 其中 M 1=[1dxu 01dyv 001][f 00 0f 0 001 000]=[fdxu 00f dyv 0001]，M 1只与相机的内部参数结构有关，称为相机的内部参数矩阵。
