2位一体及4位一体数码管封装引脚说明

七段数码管引脚图《七段数码管引脚图》数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。

这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，而每个LED的阴极分别为a、b、c、d、e、f、g及dp （小数点）；共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。

图中的8个LED分别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字。

那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针方向依次为1~10脚，左上角那个脚便是10脚了，上面两个图中的数字分别与这10个管脚一一对应。

注意，3脚和8脚是连通的，这两个都是公共脚。

还有一种比较常用的是四位数码管，内部的4个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有4个数码管，所以它有4个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。

（点击图片放大）。

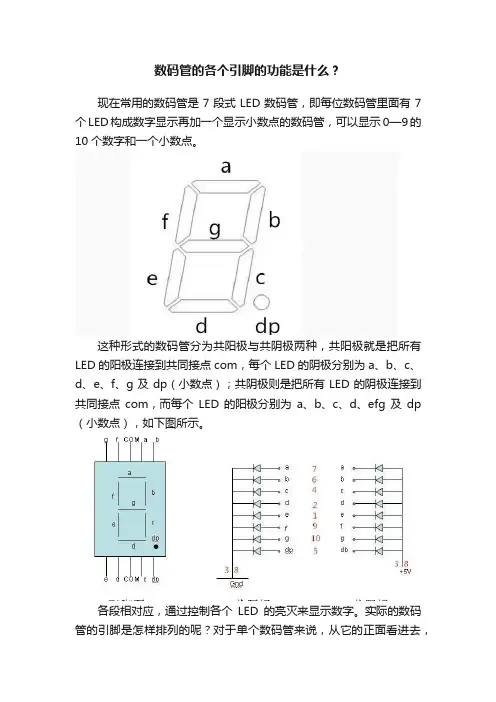

数码管的各个引脚的功能是什么？
现在常用的数码管是7段式LED数码管，即每位数码管里面有7个LED构成数字显示再加一个显示小数点的数码管，可以显示0—9的10个数字和一个小数点。

这种形式的数码管分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，每个LED的阴极分别为a、b、c、d、e、f、g及dp（小数点）；共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、efg及dp （小数点），如下图所示。

各段相对应，通过控制各个LED的亮灭来显示数字。

实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，
左下角那个脚为1脚，以逆时针方向依次为1~10脚，左上角那个脚便是10脚了，上面图中的红色数字分别与这10个管脚一一对应。

注意，3脚和8脚是连通的，这两个都是公共脚。

还有一种比较常用的四位数码管，内部的四个数码管共用a~dp 8根数据线，因为里面有四个数码管，所以它还有四个位端，用来控制哪一位数字点亮，共有12个引脚，如上面图中，引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，与上图中的数字与之一一对应。

内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。

数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。

对于判断引脚，对于老手来说，很简单，可是对于新手来讲，这是件很难的事情，因为共阴、共阳表示的含义可能还不太懂ZG工作室只是将该数码管的引脚图给出，并让大家一起分享。

注：SM410501K 和SM420501K 的引脚排列是一模一样的。

这张图很明确给出该数码管的引脚排列。

数字一面朝向自己，小数点在下。

左下方第一个引脚为1、右下方第二个引脚为5，右上方第一个引脚为6。

见图所示。

其中PROTEL图中K 表示共阴、A表示共阳。

能显示字符的LED数码管(三)常用LED数码管的引脚排列图和内部电路图CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸) SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸)SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸)SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸)SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸)SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA（绿色 0.56英寸）SN410502(2位共阳/红色静态 0.5英寸)、SN210801(绿色0.8英寸)SN460561(2位共阴/红色动态 0.56英寸)、SN260561(绿色0.56英寸) SN450561(2位共阳/红色动态0.56英寸)、SN250561(绿色0.56英寸)LED数码管简易测试方法一个质量保证的LED数码管，其外观应该是做工精细、发光颜色均匀、无局部变色及无漏光等。

数码管的各个引脚的功能是什么？
现在常用的数码管是7段式LED数码管，即每位数码管里面有7个LED构成数字显示再加一个显示小数点的数码管，可以显示0—9的10个数字和一个小数点。

这种形式的数码管分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，每个LED的阴极分别为a、b、c、d、e、f、g及dp（小数点）；共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、efg及dp （小数点），如下图所示。

各段相对应，通过控制各个LED的亮灭来显示数字。

实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，
左下角那个脚为1脚，以逆时针方向依次为1~10脚，左上角那个脚便是10脚了，上面图中的红色数字分别与这10个管脚一一对应。

注意，3脚和8脚是连通的，这两个都是公共脚。

还有一种比较常用的四位数码管，内部的四个数码管共用a~dp 8根数据线，因为里面有四个数码管，所以它还有四个位端，用来控制哪一位数字点亮，共有12个引脚，如上面图中，引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，与上图中的数字与之一一对应。

一、引脚识别
二、共阴共阳判断
数码管如图所示面向自己。

引脚排列如下：
一共12个引脚，4个位选，8个段选。

从上面一排左边第一引脚开始，按顺时针顺序依次往下遍历所有引脚。

1：左边第1个数码管的位选择端2：a 3：f 4：左边数起第2个数码管的位选择端5：左边数起第3 个数码管的位选择端6：b 7：左边数起第4个数码管的位选择端8：g 9：c 10：小数点dp 11：d 12：e
具体在用单片机控制时，各个引脚的接法参看下图：
1、2、3、4、5、7、10、11为段选，6、8、9、12为四个数码管的位选。

共阴共阳的判断：
将6、8、9、12中的任意一脚接电源+1.5——+2.0v（若太大可能烧坏数码管），1、2、3、4、5、7、10、11的任意一脚接电源负极，若数码管有一段亮，则说明该四位数码管为共阳，反之则为共阴。

四位一体共阳数码管
四位一体共阳数码管是一种常用的显示设备，它由四个独立的数码管组成，每个数码管由7段条形发光二极管和一个圆点发光二极管组成。

通过控制ABCDEFG发光二极管的亮灭，可以显示0-F字符以及其他特殊字符，控制DP发光二极管的亮灭能控制是否显示小数点。

在使用时，12、9、8、6引脚需要分时接高电平，11、7、4、3、1、10、5、3引脚对应于数码的A-G、DP发光管，控制A-G、DP发光管的高低电平能控制对应发光管的灭亮。

四位一体数码管的动态扫描原理是利用人的视觉暂留原理，快速循环显示各个数码管的字符，形成连续的字符串。

在数码管显示“1234”字符的流程如下：
1. 第1位数码管显示“1”，第234位数码管不显示；
2. 经过时间t后，第2位数码管显示“2”，第134位数码管不显示；
3. 又经过时间t后，第3位数码管显示“3”，第124位数码管不显示；
4. 又经过时间t后，第4位数码管显示“4”，第123位数码管不显示；
5. 又经过时间t后，返回第1步显示第1位数码管，依次循环。

其中，扫描显示间隔t是很关键的参数，t太长将会导致数码管闪烁，一般选择5ms或者更短的时间为宜。

四位一体共阳数码管在各种电子设备中得到了广泛的应用，例如在单片机系统中，单片机P2脚接数码管A-G、DP引脚，P1.2-P1.5接数码管12、9、8、6引脚，用于控制数码管的显示。

内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。

数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。

对于判断引脚，对于老手来说，很简单，可是对于新手来讲，这是件很难的事情，因为共阴、共阳表示的含义可能还不太懂ZG工作室只是将该数码管的引脚图给出，并让大家一起分享。

注：SM410501K 和SM420501K 的引脚排列是一模一样的。

这张图很明确给出该数码管的引脚排列。

数字一面朝向自己，小数点在下。

左下方第一个引脚为1、右下方第二个引脚为5，右上方第一个引脚为6。

见图所示。

其中PROTEL图中K 表示共阴、A表示共阳。

能显示字符的LED数码管(三)常用LED数码管的引脚排列图和内部电路图CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸) SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸)SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸)SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸)SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸)SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA（绿色 0.56英寸）SN410502(2位共阳/红色静态 0.5英寸)、SN210801(绿色0.8英寸)SN460561(2位共阴/红色动态 0.56英寸)、SN260561(绿色0.56英寸) SN450561(2位共阳/红色动态0.56英寸)、SN250561(绿色0.56英寸)LED数码管简易测试方法一个质量保证的LED数码管，其外观应该是做工精细、发光颜色均匀、无局部变色及无漏光等。

LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp来表示。

当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的2个8数码管字样了。

如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。

LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。

小尺寸数码管的显示笔画常用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为1.8V左右，电流不超过30mA。

发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。

常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。

led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。

位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。

图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。

颜色有红，绿，蓝，黄等几种。

led数码管广泛用于仪表，时钟，车站，家电等场合。

选用时要注意产品尺寸颜色，功耗，亮度，波长等。

下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

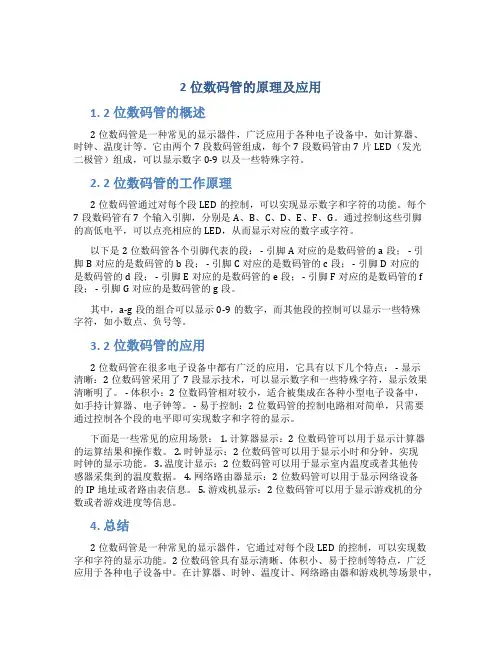

2位数码管的原理及应用1. 2位数码管的概述2位数码管是一种常见的显示器件，广泛应用于各种电子设备中，如计算器、时钟、温度计等。

它由两个7段数码管组成，每个7段数码管由7片LED（发光二极管）组成，可以显示数字0-9以及一些特殊字符。

2. 2位数码管的工作原理2位数码管通过对每个段LED的控制，可以实现显示数字和字符的功能。

每个7段数码管有7个输入引脚，分别是A、B、C、D、E、F、G。

通过控制这些引脚的高低电平，可以点亮相应的LED，从而显示对应的数字或字符。

以下是2位数码管各个引脚代表的段： - 引脚A对应的是数码管的a段； - 引脚B对应的是数码管的b段； - 引脚C对应的是数码管的c段； - 引脚D对应的是数码管的d段； - 引脚E对应的是数码管的e段； - 引脚F对应的是数码管的f 段； - 引脚G对应的是数码管的g段。

其中，a-g段的组合可以显示0-9的数字，而其他段的控制可以显示一些特殊字符，如小数点、负号等。

3. 2位数码管的应用2位数码管在很多电子设备中都有广泛的应用，它具有以下几个特点： - 显示清晰：2位数码管采用了7段显示技术，可以显示数字和一些特殊字符，显示效果清晰明了。

- 体积小：2位数码管相对较小，适合被集成在各种小型电子设备中，如手持计算器、电子钟等。

- 易于控制：2位数码管的控制电路相对简单，只需要通过控制各个段的电平即可实现数字和字符的显示。

下面是一些常见的应用场景： 1. 计算器显示：2位数码管可以用于显示计算器的运算结果和操作数。

2. 时钟显示：2位数码管可以用于显示小时和分钟，实现时钟的显示功能。

3. 温度计显示：2位数码管可以用于显示室内温度或者其他传感器采集到的温度数据。

4. 网络路由器显示：2位数码管可以用于显示网络设备的IP地址或者路由表信息。

5. 游戏机显示：2位数码管可以用于显示游戏机的分数或者游戏进度等信息。

4. 总结2位数码管是一种常见的显示器件，它通过对每个段LED的控制，可以实现数字和字符的显示功能。
