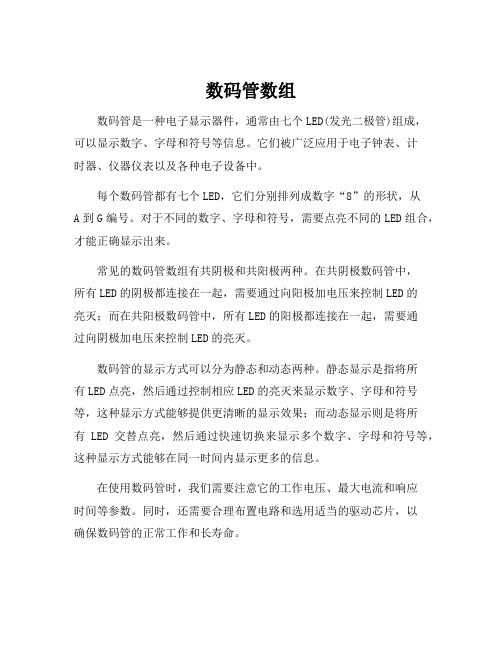

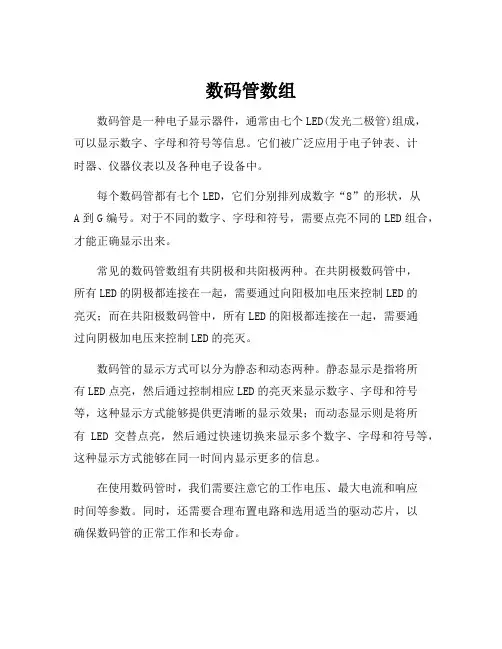

数码管数组数码管是一种电子显示器件，通常由七个LED(发光二极管)组成，可以显示数字、字母和符号等信息。
它们被广泛应用于电子钟表、计时器、仪器仪表以及各种电子设备中。
每个数码管都有七个LED，它们分别排列成数字“8”的形状，从A到G编号。
对于不同的数字、字母和符号，需要点亮不同的LED组合，才能正确显示出来。
常见的数码管数组有共阴极和共阳极两种。
在共阴极数码管中，所有LED的阴极都连接在一起，需要通过向阳极加电压来控制LED的亮灭；而在共阳极数码管中，所有LED的阳极都连接在一起，需要通过向阴极加电压来控制LED的亮灭。
数码管的显示方式可以分为静态和动态两种。
静态显示是指将所有LED点亮，然后通过控制相应LED的亮灭来显示数字、字母和符号等，这种显示方式能够提供更清晰的显示效果；而动态显示则是将所有LED交替点亮，然后通过快速切换来显示多个数字、字母和符号等，这种显示方式能够在同一时间内显示更多的信息。
在使用数码管时，我们需要注意它的工作电压、最大电流和响应时间等参数。
同时，还需要合理布置电路和选用适当的驱动芯片，以确保数码管的正常工作和长寿命。
除了数码管数组，现在还有各种各样的高端显示器件可供选择，如液晶显示器、OLED显示器等，它们提供了更高的分辨率、更丰富的颜色和更广泛的可视角度等，但数码管依然具有其便携、易用和经济实惠的特点，在许多应用场合得到广泛使用。
总之，数码管数组作为一种常见的电子显示器件，在日常生活和工业生产中都扮演着重要的角色。
我们需要了解它的原理和使用方式，以便更好地利用它服务我们的生产和生活。

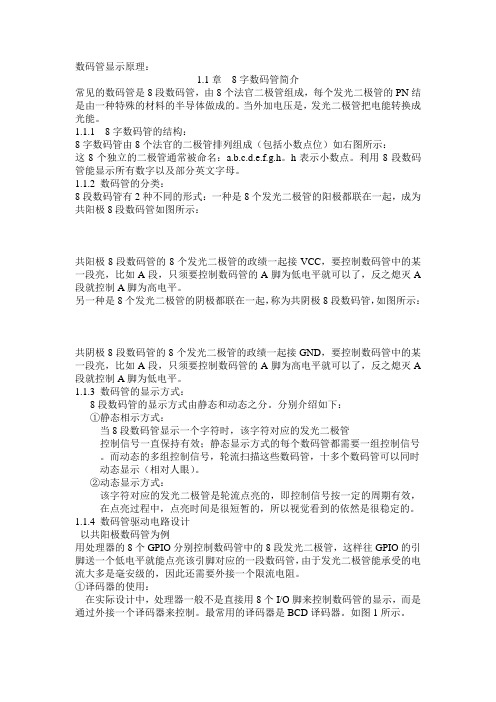

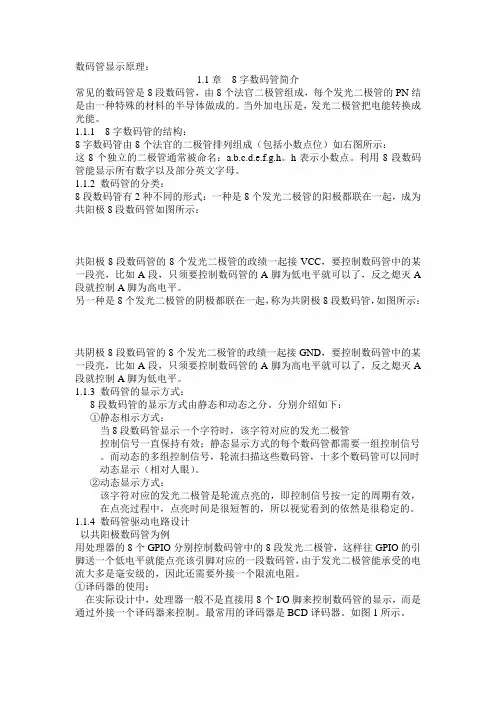

数码管显示原理：1.1章8字数码管简介常见的数码管是8段数码管，由8个法官二极管组成，每个发光二极管的PN结是由一种特殊的材料的半导体做成的。
当外加电压是，发光二极管把电能转换成光能。
1.1.1 8字数码管的结构：8字数码管由8个法官的二极管排列组成（包括小数点位）如右图所示：这8个独立的二极管通常被命名：a.b.c.d.e.f.g.h。
h表示小数点。
利用8段数码管能显示所有数字以及部分英文字母。
1.1.2 数码管的分类：8段数码管有2种不同的形式：一种是8个发光二极管的阳极都联在一起，成为共阳极8段数码管如图所示：共阳极8段数码管的8个发光二极管的政绩一起接VCC，要控制数码管中的某一段亮，比如A段，只须要控制数码管的A脚为低电平就可以了，反之熄灭A 段就控制A脚为高电平。
另一种是8个发光二极管的阴极都联在一起，称为共阴极8段数码管，如图所示：共阴极8段数码管的8个发光二极管的政绩一起接GND，要控制数码管中的某一段亮，比如A段，只须要控制数码管的A脚为高电平就可以了，反之熄灭A 段就控制A脚为低电平。
1.1.3 数码管的显示方式：8段数码管的显示方式由静态和动态之分。
分别介绍如下：①静态相示方式：当8段数码管显示一个字符时，该字符对应的发光二极管控制信号一直保持有效；静态显示方式的每个数码管都需要一组控制信号。
而动态的多组控制信号，轮流扫描这些数码管，十多个数码管可以同时动态显示（相对人眼）。
②动态显示方式：该字符对应的发光二极管是轮流点亮的，即控制信号按一定的周期有效，在点亮过程中，点亮时间是很短暂的，所以视觉看到的依然是很稳定的。
1.1.4 数码管驱动电路设计以共阳极数码管为例用处理器的8个GPIO分别控制数码管中的8段发光二极管，这样往GPIO的引脚送一个低电平就能点亮该引脚对应的一段数码管，由于发光二极管能承受的电流大多是毫安级的，因此还需要外接一个限流电阻。
①译码器的使用：在实际设计中，处理器一般不是直接用8个I/O脚来控制数码管的显示，而是通过外接一个译码器来控制。

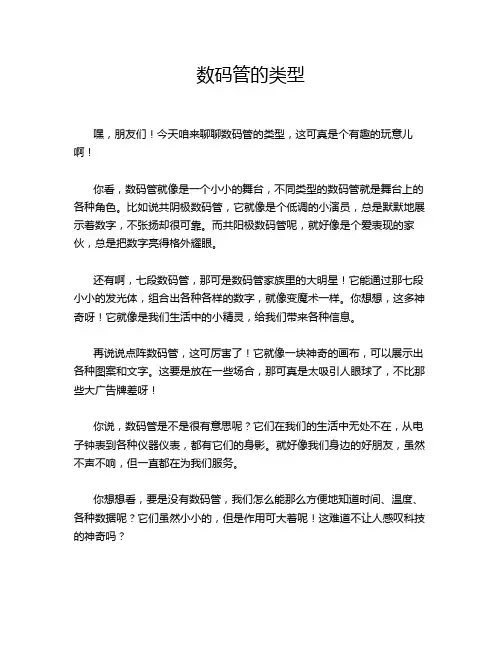

数码管的类型
嘿，朋友们！今天咱来聊聊数码管的类型，这可真是个有趣的玩意儿啊！
你看，数码管就像是一个小小的舞台，不同类型的数码管就是舞台上的各种角色。
比如说共阴极数码管，它就像是个低调的小演员，总是默默地展示着数字，不张扬却很可靠。
而共阳极数码管呢，就好像是个爱表现的家伙，总是把数字亮得格外耀眼。
还有啊，七段数码管，那可是数码管家族里的大明星！它能通过那七段小小的发光体，组合出各种各样的数字，就像变魔术一样。
你想想，这多神奇呀！它就像是我们生活中的小精灵，给我们带来各种信息。
再说说点阵数码管，这可厉害了！它就像一块神奇的画布，可以展示出各种图案和文字。
这要是放在一些场合，那可真是太吸引人眼球了，不比那些大广告牌差呀！
你说，数码管是不是很有意思呢？它们在我们的生活中无处不在，从电子钟表到各种仪器仪表，都有它们的身影。
就好像我们身边的好朋友，虽然不声不响，但一直都在为我们服务。
你想想看，要是没有数码管，我们怎么能那么方便地知道时间、温度、各种数据呢？它们虽然小小的，但是作用可大着呢！这难道不让人感叹科技的神奇吗？
而且，不同类型的数码管还有着各自独特的特点和用途。
就好比不同的工具，有的适合用来修修补补，有的适合用来大显身手。
我们要根据实际需要，选择合适的数码管类型，才能让它们发挥出最大的作用。
你再想想，要是把各种数码管都组合起来，那能创造出多少奇妙的东西呀！那场面，肯定特别壮观。
总之，数码管的类型丰富多样，每一种都有它独特的魅力和价值。
它们就像是科技世界里的宝藏，等待着我们去发现和利用。
所以呀，我们可不能小瞧了这些小小的数码管哦，它们可是有着大大的能量呢！。
单片机数码管元件名称单片机数码管是一种常见的数字显示元件，它可以将数字信号转换为可视化的数字形式，广泛应用于各种电子设备中。
数码管由多个发光二极管（LED）组成，每个LED代表一个数字，通过控制LED的亮灭来显示数字。
在单片机应用中，数码管通常用于显示计数器、计时器、温度、湿度等实时数据。
数码管的种类很多，常见的有共阳数码管、共阴数码管、双色数码管、三色数码管等。
其中，共阳数码管和共阴数码管是最常用的两种。
共阳数码管的阳极连接到电源，通过控制阴极的亮灭来显示数字；共阴数码管的阴极连接到电源，通过控制阳极的亮灭来显示数字。
双色数码管和三色数码管可以显示不同颜色的数字，常用于显示温度、湿度等数据。
数码管的显示方式有两种：静态显示和动态显示。
静态显示是指将数字信号直接输出到数码管上，每个数码管只显示一个数字，显示效果稳定，但需要占用较多的IO口。
动态显示是指将多个数码管按照一定的时间间隔依次显示不同的数字，显示效果更加流畅，但需要使用定时器和中断来控制。
在单片机应用中，数码管的驱动方式有两种：直接驱动和扫描驱动。
直接驱动是指将每个数码管的控制信号直接连接到单片机的IO口上，每个数码管需要占用一个IO口，需要占用较多的IO口。
扫描驱动是指将多个数码管的控制信号连接到同一个IO口上，通过定时器和中断来控制每个数码管的亮灭，可以节省IO口的使用。
数码管的显示控制需要使用到数码管驱动芯片，常见的数码管驱动芯片有74HC595、74HC164、MAX7219等。
这些芯片可以将单片机的控制信号转换为数码管的控制信号，实现数码管的驱动和显示。
总之，单片机数码管是一种常见的数字显示元件，广泛应用于各种电子设备中。
了解数码管的种类、显示方式、驱动方式和驱动芯片等知识，对于单片机应用开发非常重要。
数码管结构和工作原理————————————————————————————————作者：————————————————————————————————日期：数码管结构和工作原理常用的LED显示器有LED状态显示器（俗称发光二极管）、LED七段显示器（俗称数码管）和LED十六段显示器。
发光二极管可显示两种状态，用于系统状态显示；数码管用于数字显示十六段显示器用于字符显示。
数码管结构数码管由8个发光二极管（以下简称字段）构成，通过不同的组合可用来显示数字0~9、字符A ~ F、H、L、P、R、U、Y、符号“-”及小数点“.”。
数码管的外形结构如下图所示。
数码管又分为共阴极和共阳极两种结构。
数码管工作原理共阳极数码管的8个发光二极管的阳极（二极管正端）连接在一起。
通常，公共阳极接高电平（一般接电源），其它管脚接段驱动电路输出端。
当某段驱动电路的输出端为低电平时，则该端所连接的字段导通并点亮。
根据发光字段的不同组合可显示出各种数字或字符。
此时，要求段驱动电路能吸收额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。
共阴极数码管的8个发光二极管的阴极（二极管负端）连接在一起。
通常，公共阴极接低电平（一般接地），其它管脚接段驱动电路输出端。
当某段驱动电路的输出端为高电平时，则该端所连接的字段导通并点亮，根据发光字段的不同组合可显示出各种数字或字符。
此时，要求段驱动电路能提供额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。
数码管字形编码要使数码管显示出相应的数字或字符，必须使段数据口输出相应的字形编码。
对照图1（a），字型码各位定义为：数据线D0与a字段对应，D1与b字段对应……，依此类推。
如使用共阳极数码管，数据为0表示对应字段亮，数据为1表示对应字段暗；如使用共阴极数码管，数据为0表示对应字段暗，数据为1表示对应字段亮。
如要显示“0”，共阳极数码管的字型编码应为：11000000B（即C0H）；共阴极数码管的字型编码应为：00111111B（即3FH）。
数码管的分类数码管是用来显示数字和字母的一种视觉显示设备，通常是由发光二极管（LED）、荧光管或液晶显示器组成。
可以显示时间、计数器、温度等各种信息。
数码管可以分为不同的类型，以下是数码管的分类：一、LED数码管：LED数码管是最常见的一种数码管，在数字显示器中使用得最广泛。
LED数码管是由发光二极管组成的，可以显示数字、字母、符号等信息。
根据颜色不同可以分为红、绿、黄、蓝等。
二、七段数码管：七段数码管是一种由7个LED灯泡组成的数码管。
每个LED灯泡代表一个数字或字母。
可以显示0-9的数字和A-F的字母。
七段数码管还可以显示一些特殊符号和标志。
流行于大型数码设备、量产工具等。
三、八段数码管：八段数码管是一种由8个LED灯泡组成的数码管。
每个LED灯泡代表一个数字或字母和符号。
可以显示更多的数字和字母和一些更加细致的特殊符号。
主要用于小型电子产品和信息查询设备中。
四、高亮数码管：高亮数码管是一种使用磷酸荧光材料，通过电子束碰撞使其发光的数码管。
它能够显示非常明亮的数字、字母和符号，适用于需要在低光环境下方便观看的场合。
五、传统数码管：传统数码管通常由数根连接的单个LED灯组成，可以显示0至9的数字。
这种数码管在显然方面的优劣一目了然。
总之，数码管是一种十分重要的数字显示器件，不同类型的数码管具有不同的功能和特点，可以满足不同场合的需求。
在未来的技术发展中，随着人们对信息和数字显示器件的需求的不断增长，数码管将会得到进一步的创新和发展。
数码管位数
数码管（Digital Tube）是一种用来显示数字和一些字符的电子元件。
它通常由若干个发光二极管（LED）组成，这些LED被排列成可以显示数字的形状，比如十进制数的“1”到“9”或者十六进制数的“0”到“F”。
数码管可以根据显示的位数分为以下几种：
1. 一位数码管：只能显示一个数字或字符。
2. 两位数码管：可以显示两个数字，通常用于显示十位和个位。
3. 三位数码管：可以显示三个数字，常用于显示百位、十位和个位。
4. 四位数码管：可以显示四个数字，一般用于显示千位、百位、十位和个位。
5. 更多位数：还有更高位的数码管，如五位、六位甚至更多，它们可以显示更复杂的数字或字符组合。
在选择数码管时，需要考虑显示位数的需求以及电路设计的复杂度和成本。
一位数码管最简单，但显示的信息有限；而多位数码管可以显示更多信息，但电路设计相对复杂，并且可能需要更多的驱动逻辑。
1。
数码管数组数码管是一种常见的显示器件，常用于显示数字和字母等信息。
数码管通常由七段LED组成，每个段可以独立控制亮灭，通过控制每个段的亮灭状态，可以显示出不同的数字和字母。
数码管的基本原理数码管是基于LED（Light Emitting Diode）发光二极管的一种显示器件。
它由七个LED发光二极管组成，分别对应数码管的七个段：a、b、c、d、e、f和g。
这些段按照特定的排列顺序连接在一起，形成一个类似数字”8”的结构。
每个段都有两种状态：亮和灭。
当某个段处于亮状态时，该段对应的LED发光二极管会发出红色或绿色光线；当某个段处于灭状态时，该段对应的LED发光二极管不会发出光线。
通过控制每个段的亮灭状态，并配合适当的时间间隔，可以实现不同数字和字母的显示效果。
数码管数组数码管数组是由多个数码管组成的集合体。
它可以用来同时显示多个数字或字母等信息。
在一个数码管数组中，每个数码管都有一个独立的控制引脚，用于控制该数码管的亮灭状态。
通过逐个控制每个数码管的亮灭状态，可以在数码管数组上显示出多个数字或字母。
数码管数组通常由两部分组成：显示部分和控制部分。
显示部分包括多个数码管，用于实际显示信息；控制部分包括多个控制引脚，用于控制每个数码管的亮灭状态。
数码管数组的应用数码管数组广泛应用于各种计算器、钟表、电子秤、电子游戏和仪器仪表等设备中。
在计算器中，数码管数组用于显示输入的数字和计算结果。
通过逐个控制每个数码管的亮灭状态，可以将结果以数字形式显示出来。
在钟表中，数码管数组用于显示当前时间。
通过不断更新每个数码管的亮灭状态，可以实时地显示时间。
在电子游戏中，数码管数组用于显示得分和游戏进度等信息。
通过逐个控制每个数码管的亮灭状态，可以实时地反馈游戏进展情况。
在仪器仪表中，数码管数组用于显示各种测量数据和参数。
通过逐个控制每个数码管的亮灭状态，可以直观地显示出测量结果。
数码管数组的控制方法数码管数组的控制方法主要包括两种：静态扫描和动态扫描。
51单片机:数码管c代码集合/*点亮第一个数码管，因为板子是自已做的，到电子城买数码管时说好要共阴的，拿来测时才发现是共阳的。
*///------------------------------------------------------------/*#include ;#define uchar unsigned charsbit duan=P2^5 ; //注意，有分号sbit wei=P2^6; //注意，有分号+P是大写的，若你写成小写的则会提示说找不到const unsigned chartable[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8, 0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E}; //共阳极数码管数组，请注意，我使用的共阳极的数码管，如果你是用买的现成板，一般是使用共阴极的void main(){duan=1;P0=table[1];duan=0;wei=1;P0=0x01;wei=0;while(1);}*///-----------------------------------------------------------------/*//静态显示，第一个数码管显示1#include ;sbit duan=P2^5;sbit wei=P2^6;void main(){duan=1;P0=0xF9; //共阳极数码管显示1的编码值是F9，如果你是买的开发板(共阴的数码管)则为0x06;duan=0;wei=1;P0=0x01; //选中第1个数码管wei=0;while(1); //一直显示，以便我们观察}*///-----------------------------------------------------------------/*//静态显示，全为1#include ;sbit duan=P2^5;sbit wei=P2^6;void main(){duan=1;P0=0xF9; //共阳极数码管显示1的编码值是F9，如果你是买的开发板(共阴的数码管)则为0x06;duan=0;wei=1;P0=0xff; //选中所有的数码管wei=0;while(1); //一直显示，以便我们观察}*///-----------------------------------------------------------------//静态显示：从0到F (所有的数码管)#include ;#define uchar unsigned charsbit duan=P2^5 ; //注意，有分号+P是大写的，若你写成小写的则会提示说找不到sbit wei=P2^6;const unsigned chartable[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8, 0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E}; //数码管数组void delay(int x){int a,b;for(a=x;a>;0;a--)for(b=110;b>;0;b--);}void main(){while(1){uchar n=0;for(n=0;n;#include ; //LED灯用到移动关键字crol,调用此关键字#define uchar unsigned charconst unsigned chartable[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8, 0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E}; //数码管数组sbit wei=P2^6;sbit duan=P2^5;void delay(uchar x){uchar a,b;for(a=x;a>;0;a--)for(b=110;b>;0;b--);}void LED(){uchar a,temp;temp=0xfe;for (a=8;a>;0;a--) //循环8次，即流水灯8个循环8次即可点亮8个{P1=temp;temp=_crol_(temp,1); //移动delay(200);}delay(5);temp=0x7f;for (a=8;a>;0;a--) //循环8次，即流水灯8个循环8次即可点亮8个{P1=temp;temp=_crol_(temp,-1); //移动delay(170);}}void scan(){uchar n=0;for(n=0;n。
共阴极数码管型号共阴极数码管型号介绍概述共阴极数码管是一种常见的电子显示组件，常用于数字显示、时钟、计时器和计数器等应用中。
本文将介绍几种常见的共阴极数码管型号，包括它们的结构、特性和应用范围。
一、74LS47型共阴极数码管1. 结构：74LS47型共阴极数码管由7个发光二极管组成，每个二极管对应一个数字(0-9)。
它们的阴极连接在一起，所以称为共阴极。
数码管上还有一个小数点显示器。
2. 特性：74LS47型数码管采用共阴极极性，电流流过各个二极管，可以显示0-9的数字和小数点。
3. 应用：74LS47常用于时钟、计时器、计数器和仪器等场合。
它具有低功耗、稳定性好等特点。
二、LM3914型共阴极数码管1. 结构：LM3914型共阴极数码管具有10个发光二极管，可以分别显示0-9的数字。
它们的阴极连接在一起，构成共阴极。
2. 特性：LM3914型数码管具有亮度可调节、电流驱动能力强等特点，适用于各种环境。
3. 应用：LM3914常用于音频频谱仪、电池电量指示器、电压测量器等。
它可以实现高精度的显示，并提供直流或交流的电源供应。
三、MAN72型共阴极数码管1. 结构：MAN72型共阴极数码管由7个发光二极管组成，每个二极管可以显示一个数字(0-9)。
阴极连接在一起，称为共阴极。
2. 特性：MAN72型数码管具有超高亮度、视角宽等特点，适合在光线较暗的环境中使用。
3. 应用：MAN72常用于电子时钟、仪表盘、面板显示等场合。
它具有低功耗、高亮度和长寿命的特点。
四、HDSP-2113型共阴极数码管1. 结构：HDSP-2113型共阴极数码管包含11个发光二极管，可以显示数字0-9和字母A-F。
阴极连接在一起，称为共阴极。
2. 特性：HDSP-2113型数码管具有高亮度、视角宽等特点。
它支持多种显示模式，如十六进制数字、字母和符号等。
3. 应用：HDSP-2113常用于仪器仪表、信息显示等场合。
它具有显示内容多样化、显示效果好等优点。
显示器及其接口单片机系统中常用的显示器有：发光二极管LED(Light Emitting Diode)显示器、液晶LCD(Liquid Crystal Display)显示器、CRT显示器等。
LED、LCD显示器有两种显示结构：段显示（7段、米字型等）和点阵显示（5×8、8×8点阵等）。
使用LED显示器时，要注意区分这两种不同的接法。
为了显示数字或字符，必须对数字或字符进行编码。
七段数码管加上一个小数点，共计8段。
因此为LED显示器提供的编码正好是一个字节。
TX实验板用共阴LED显示器，根据电路连接图显示16进制数的编码已列在下表。
共阴数码管码表0-9：0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,A-F：0x77,0x7c,0x39,0x5e,0x79,0x71,无显示：0x00LED数码显示方式及电路(1)静态显示方式LED显示器工作方式有两种：静态显示方式和动态显示方式。
静态显示的特点是每个数码管的段选必须接一个8位数据线来保持显示的字形码。
当送入一次字形码后，显示字形可一直保持，直到送入新字形码为止。
这种方法的优点是占用CPU时间少，显示便于监测和控制。
缺点是硬件电路比较复杂，成本较高。
(2)动态显示方式动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。
选亮数码管采用动态扫描显示。
所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。
动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中的。
数码管原理图一：矩阵键盘原理图如下：中断系统介绍一、中断的概念CPU在处理某一事件A时，发生了另一事件B请求CPU迅速去处理（中断发生）；CPU暂时中断当前的工作，转去处理事件B（中断响应和中断服务）；待CPU将事件B处理完毕后，再回到原来事件A被中断的地方继续处理事件A（中断返回），这一过程称为中断。
日志档案发表于2008/6/3 16:37:341标签：无标签[转]7段数码管管脚顺序及译码驱动集成电路74LS47，487段数码管管脚顺序及译码驱动集成电路74LS47，48 这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。
如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg 这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。
如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。
共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg输出端上。
无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。
发光二极管的工作电压一般在1.8V--2.2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！74ls48引脚图管脚功能表74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，下面我就给大家介绍一下这个元件的一些参数与应用技术等资料。
74ls48引脚功能表—七段译码驱动器功能表http://www.51hei. com/chip/312.html74LS47引脚图管脚功能表：共阳数码管管脚图三位共阳数码管管脚图以及封装尺寸四位数码管引脚图以及封装尺寸六位数码管引脚图门电路逻辑符号大全(三态门,同或门,异或门,或非门,与或非门, 传输门,全加器,半加器等) 常用集成门电路的逻辑符号对照表三态门,同或门,异或门,或非门,与或非门,传输门,全加器,半加器,基本rs触发器,同步rs触发器,jk触发器,d触发器7段数码管管脚顺序及驱动集成电路这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。
如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是ab cdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。
如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。
共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg输出端上。
无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。
发光二极管的工作电压一般在1.8V--2. 2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！74ls48引脚图管脚功能表74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，下面我就给大家介绍一下这个元件的一些参数与应用技术等资料。
74ls48引脚功能表—七段译码驱动器功能表/chip/312.html74LS47引脚图管脚功能表：/article/UploadPic/2007-11/20071129222228980 29.jpg共阳数码管管脚图三位共阳数码管管脚图以及封装尺寸四位数码管引脚图以及封装尺寸六位数码管引脚图7段数码管译码驱动和计数器构成24小时计时器这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。
如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。
如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。
共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg 输出端上。
无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。
发光二极管的工作电压一般在1.8 V--2.2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20m a，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！74ls48引脚图管脚功能表74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，下面我就给大家介绍一下这个元件的一些参数与应用技术等资料。
74ls48引脚功能表—七段译码驱动器功能表/chip/312.html74LS47引脚图管脚功能表：/article/UploadPic/2007-11/2007112922222 898029.jpg共阳数码管管脚图三位共阳数码管管脚图以及封装尺寸四位数码管引脚图以及封装尺寸六位数码管引脚图74ls48引脚图管脚功能表作者：来源：本站原创点击数：3965 更新时间：2007年12月20日74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，下面我就给大家介绍一下这个元件的一些参数与应用技术等资料。
<74ls4 8引脚图> 74ls48引脚功能表—七段译码驱动器功能表十进数或功能输入BI /RBO 输出备注LT RBI D C B A a b c d e f g 0 H H 0 0 0 0 H 1 1 1 1 1 1 0 1 1 H x 0 0 0 1 H 0 1 1 0 0 0 0 2 H x 0 0 1 0 H 1 1 0 1 1 0 1 3 H x 0 0 1 1 H 1 1 1 1 0 0 1 4 H x 0 1 0 0 H 0 1 1 0 0 1 1 5 H x 0 1 0 1 H 1 0 1 1 0 1 1 6 H x 0 1 1 0 H 0 0 1 1 1 1 1 7 H x 0 1 1 1 H 1 1 1 0 0 0 0 8 H x 1 0 0 0 H 1 1 1 1 1 1 1 9 H x 1 0 0 1 H 1 1 1 0 0 1 1 10 H x 1 0 1 0 H 0 0 0 1 1 0 1 11 H x 1 0 1 1 H 0 0 1 1 0 0 1 12 H x 1 1 0 0 H 0 1 0 0 0 1 1 13 H x 1 1 0 1 H 1 0 0 1 0 1 1 14 H x 1 1 1 0 H 0 0 0 1 1 1 1 15 H x 1 1 1 1 H 0 0 0 0 0 0 0 BI x x x x x x L 0 0 0 0 0 0 0 2 RBI H L 0 0 0 0 L 0 0 0 0 0 0 0 3 LT L x x x x x H 1 1 1 1 1 1 1 4 为什么把7 4LS90叫2-5-10进制计数器? 74LS90有四个输出端,分别为Qa,Qb,Qc,Qd,为了讨论方便,我们把它分成两部分,Qa为一部分,QbQcQd为一部分.从CP0加入一个时钟脉冲,Qa的输出端为1(原态Qn=0时),再加一个时钟脉冲,它的输出端又变回到0.如果加入奇数个脉冲,它的输出总是1;加入偶数个脉冲,它的输出总是0.也就是说.加入连续脉冲后,它的输出总是在0和1之间变化,我们把这种计数方式叫模二. 再看模五的工作方式:此时QbQcQd(每一位的位权分别是1,2,4,)构成一个五进制计数器,从CP1输入一个时钟脉冲时,Qb为1,表示记录了一个脉冲,(Qb 的位权是1),加入2个时钟脉冲,Qb为0,Qc为1(Qc的位权为2),表示记录了两个数,来了3个时钟脉冲时,Qb,Qc是高电平1(Qb+Qc=3),表示记录了3个脉冲,当第4个时钟脉冲来时,Qd=1,表示记录了4个脉冲.来第5个脉冲时,计数器自动清零,准备下一次的计数.从000,001,010,011,100共有五种状态,因此,把它叫模五计数器. 如何构成5421码的输出? 仍然把时钟脉冲从CP1加入,同时将Qd的输出端与CP0接到一起,此时QaQdQcQb每一位的位权分别是5421.来1个脉冲时,Qb=1,其它=0,来2个脉冲时,Qc=1,其它=0,来3个脉冲时,Qb=1,Qc=1,当第(Qb+QC=1+2),表示记录了3个时钟脉冲,来4个脉冲时,Qd=1,其它=0,表示记录了4个脉冲,同时由于Qd与CP0连在一起,此时CP0也是高电平,当第5个脉冲来时,QdQcQb=0,Qd从1到0,产生一个下降沿,正好作为CP0的时钟脉冲,使输出端Qa=1,表示记录了5个时钟脉冲!QaQdQcQb=1000,在继续记录:输出端按5 421码的规律:1001=5+1,1010=5+2,1011=5+3,1100=5+4,在来一个时钟脉冲,输出端变为0000. 如何构成十进制计数器? 把模二的输出端Qa与模五的时钟脉冲输入端CP1连接,就构成了十进制计数器,CP0为计数器的时钟脉冲输入端.输出端QdQcQbQa的位权分别是8421。
来1个cp,Qa=1;2CP,Qb=1;3CP,QaQb =1;(Qa+Qb=3);4CP,Qc=1;5CP,QaQc=1;(Qa+Qc=5),6CP,QbQc=1;(Qc+Qb=6), 7CP,QaQbQc=1 异步计数器74LS90引管脚图及功能表真值表74LS90为中规模TTL集成计数器，可实现二分频、五分频和十分频等功能，它由一个二进制计数器和一个五进制计数器构成。
如果把二者级联后，就构成十进制计数器。
其输出端输出端输出8421码。
其引脚排列图和功能表如下所示：异步计数器74 LS90引管脚图及功能表真值表74ls90是常用的二－五－十进制异步计数器，做八进制的就先把74ls90接成十进制的（CP1与Q0接，以CP0做输入，Q3做输出就是十进制的），然后用异步置数跳过一个状态达到八进制计数．74ls 90 pdf 资料下载：以从000计到111为例．先接成加法计数状态，从下图中的74LS90功能表可知,在输出为1000时（既Q4为高电平时）把Q4输出接到R01和R02脚上（即异步置0），这个时候当计数到1000时则立刻置0，重新从0开始计．1000的状态为瞬时状态．状态转化图中是0000到0111是有效状态，1000是瞬时状态，跳转从这个状态跳回到0000的状态．把74LS90计数器，74LS48译码驱动电路和7段译码显示器（共阴）组合到一起，就很方便的构成计数译码显示电路。
