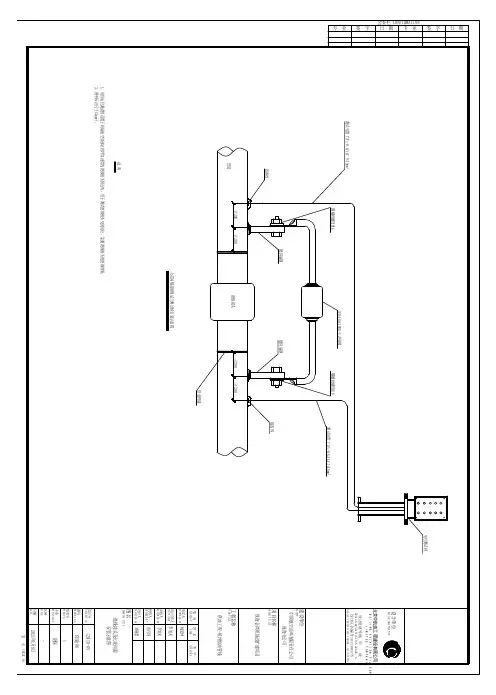

999绝缘接头结构图

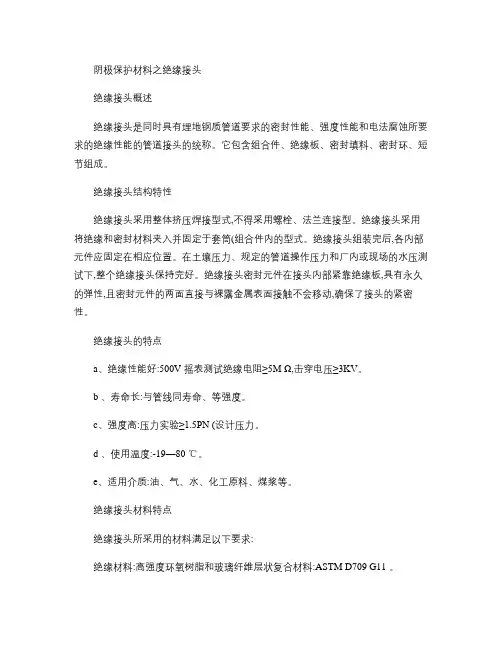

阴极保护材料之绝缘接头绝缘接头概述绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。

它包含组合件、绝缘板、密封填料、密封环、短节组成。

绝缘接头结构特性绝缘接头采用整体挤压焊接型式,不得采用螺栓、法兰连接型。

绝缘接头采用将绝缘和密封材料夹入并固定于套筒(组合件内的型式。

绝缘接头组装完后,各内部元件应固定在相应位置。

在土壤压力、规定的管道操作压力和厂内或现场的水压测试下,整个绝缘接头保持完好。

绝缘接头密封元件在接头内部紧靠绝缘板,具有永久的弹性,且密封元件的两面直接与裸露金属表面接触不会移动,确保了接头的紧密性。

绝缘接头的特点a、绝缘性能好:500V 摇表测试绝缘电阻≥5M Ω,击穿电压≥3KV。

b 、寿命长:与管线同寿命、等强度。

c、强度高:压力实验≥1.5PN (设计压力。

d 、使用温度:-19—80 ℃。

e、适用介质:油、气、水、化工原料、煤浆等。

绝缘接头材料特点绝缘接头所采用的材料满足以下要求:绝缘材料:高强度环氧树脂和玻璃纤维层状复合材料:ASTM D709 G11 。

弯曲强度:纵向≥390MPa 横向≥290MPa拉伸强度:纵向≥340MPa 横向≥240MPa抗压强度:≥340MPa 吸水性:≤30mg侵水后电阻≥5 ×108Ω击穿电压≥35KV组合钢体:16Mn JB4726;ASTM A694 F52 、F60 。

短管:20# 、16Mn GB8163—99X70 X65 X60 X56 X52 X46 API SPEC.5L。

密封材料:O 形或 U 形密封环:橡胶氟、腈基丁二烯橡胶,符合ASTMD2000 。

充填材料:冷固性树脂。

绝缘涂料:进口液体环氧树脂。

防腐材料:热缩防腐材料。

绝缘接头的用途用于输气输油的长输管线的阴极保护的必须产品。

使各段管线之间相互绝缘。

测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。

1. 桩体应采用规格为108的钢管，壁厚为4毫米，长度为2米（或按要求定做）；2. 测试桩外壁为喷涂桔黄色防腐层；3. 桩体内对应测试门处装有便于测试电缆连接并与桩体绝缘的稳固接线板；4. 测试桩底部有能使其稳固的结构；5. 测试桩顶部应留有安装铭牌的空间和预留孔，便于铭牌拧接或铆接；6. 测试桩上应有一个可以锁上的门，并配有特殊的专门的钥匙；7. 接线端子：（俗称接线柱）根据测试导线的多少可分为6柱。

接线端子适于连接截面为6~10平方毫米的电缆；8. 铭牌要求：铭牌尺寸大小为114×200毫米，厚度约为0.20毫米的铝板。

一、绝缘接头的安装位置1. 站场的管道进出口；2. 支线管道的连接处；3. 不同防腐层的管段间；4. 不同电解质的管段间，（比如河流穿越处）；5. 交、直流干扰影响的管段上；6. 实施阴极保护的管道与未保护的设施之间。

二、测试桩的安装位置阴极保护测试装置应与阴极保护系统同步安装。

测试装置应沿管道线路走向进行设置，相邻测试装置间隔宜1公里~3公里。

在城镇市区或者工业区，相邻的间隔不应大于1公里，杂散电流干扰影响区域内可适当加密。

1. 管道与交、直流电气化铁路交叉或平行段；2. 绝缘接头处；3. 接地系统连接处；4. 金属套管处；5. 与其它管道或设施连接处；6. 辅助试片及接地装置连接处；7. 与外部管道交叉处；8. 管道与主要道路或堤坝交叉处；9. 穿越铁路或河流处；10. 与外部金属构筑物相邻处。

每个测试装置中至少有两根电缆与管道连接，电缆应采用颜色或其他标记法进行区分，并作到全线统一。

JP型电位测试桩接线示意图JL型电流测试桩接线示意图JI型绝缘接头测试桩接线示意图需要原图或更多的技术指导请联系河南邦信防腐材料有限公司。

焊接接头的形式及示意图焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。

如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。

根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。

接头设计确定了其形状，尺寸和结构。

在图4.1的AWS A3.0 (1994 版) 标准术语和定义中增加了卷边接头和铰接焊接接头。

图4.3，卷边接头是五种基本接头形式中的一种，其形成的焊缝接头中至少要有一组成件是卷边形状。

铰接焊接接头是“有另一工件跨越对接接头并分别焊接在要被连接的工件上”(见图4.4)。

图4.1-AWS A3.0，标准焊接术语及定义形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。

图4.4和4.5对每种焊件都有描述。

对接焊件是用一个对接件防止另一焊接件沿垂直壁厚方向移动。

例如，对接接头的两个焊件都是对接焊件，T型接头或角接接头中的一个焊接件就是对接焊件。

非对接焊件就是一接头焊件可沿垂直其壁厚方向任意移动。

例如，搭接接头的两个焊件都是非对接焊件，T型接头或角接接头中的一个焊件就是非对接焊件。

铰接焊件就是跨在对接接头上的工件。

图4.4中给出了两个实例，用于连接对接接头的铰接。

焊缝的形式是用接头的几何形状来表示的。

接头的几何形状就是焊前的截面尺寸及形状。

从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。

图4.6给出了用于焊接制造中焊缝常见的端部形状。

从图4.7到4.11提供的截面图中可发现焊缝符号与各种端部形状组合之间的关系。

各种不同端部形状的组合也形成了各种不同的接头形状，即形成了如图4.2所示的五种基本接头形式的各种情况。

其它的一些焊缝形式和坡口设计可用它们的结构或者成形的形状来表示，这些形状包括端部的形状或是表面制备的形状。

图4.4——铰接对接接头焊接接头部件接头型式确定后，有必要描述所要求的接头设计。

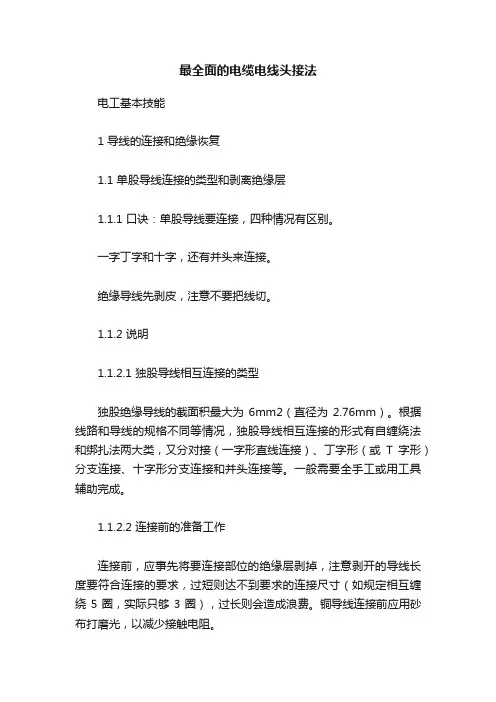

最全面的电缆电线头接法电工基本技能1 导线的连接和绝缘恢复1.1 单股导线连接的类型和剥离绝缘层1.1.1 口诀：单股导线要连接，四种情况有区别。

一字丁字和十字，还有并头来连接。

绝缘导线先剥皮，注意不要把线切。

1.1.2 说明1.1.2.1 独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。

根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。

一般需要全手工或用工具辅助完成。

1.1.2.2 连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。

铜导线连接前应用砂布打磨光，以减少接触电阻。

剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。

其操作方法及注意事项如下：1) 用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。

图3-1a、b所示为两种常用的品种。

a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。

注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。

当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。

2) 用电工刀剥离绝缘层电工刀有单刀和多用途两种。

后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。

电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。

110kV交联电缆整体预制中间绝缘接头安装说明书（铜壳型）本说明适用于交联电力电缆的安装本电缆中间接头必须经过专门训练的电缆施工人员安装。

一．概述本安装说明适用于110kV单芯波纹铝护套交联聚乙烯绝缘电力电缆预制组装型接头。

安装人员在安装前，要认真阅读此安装说明书，完全充分理解安装程序、操作方法和应注意事项。

认真校核电缆规格与电缆附件是否配套。

必须在确认电缆完全合格的基础上，才能进行电缆附件的安装工作。

二．安装工作条件1．气候条件安装工作不能在雷雨天进行，必须在风力不大于4级，温度宜控制在0℃~35℃的条件下进行。

否则应采取改进措施。

在炎热的天气下应有良好的通风、降温措施。

2.工作条件安装工作应在清洁、干净的施工环境中进行，在污染地区或户外施工，应搭盖施工帐篷。

三．注意事项1. 施工现场具有防火措施和安全措施。

危险地方应具有明显安全标记。

2. 在安装前必须确认电缆是合格产品，并且进行一定项目的试验验收。

3. 电缆允许弯曲半径为电缆护套外径（D）的20倍。

4. 清洗使用的溶剂，要用纯度99.9%以上的酒精等，不要用石油类和苯类的溶剂。

5. 注意刀锯使用时，要避免划伤电缆，所有带材绕包时，要50%搭接，自粘带要70%拉伸。

6. 重要部件，特别是应力锥、环氧绝缘体的内表面、0形圈、金具0形圈槽及配合面不能造成划痕。

部件之间应配合良好。

四．安装工艺过程1. 检验产品部件在工作开始前，安装人员要按照材料清单，认真检查所有部件数量及外观质量，并且，预先进行试组装配和检验。

2.确定位置预切电缆确定电缆连接头制作空间及条件，摆正对齐电缆，确定电缆连接头制作位置。

两根相互连接的电缆至少重叠500mm。

在电缆预切断点处，切断两根电缆。

见图一图一3.剥切电缆外护套在IJ侧电缆端相距1200（1000+200）mm处和NJ侧电缆端相距980(780+200)mm处，分别剥切300、480mm长电缆外护套。

同时，在该处刮掉电缆外护层石墨300mm长。

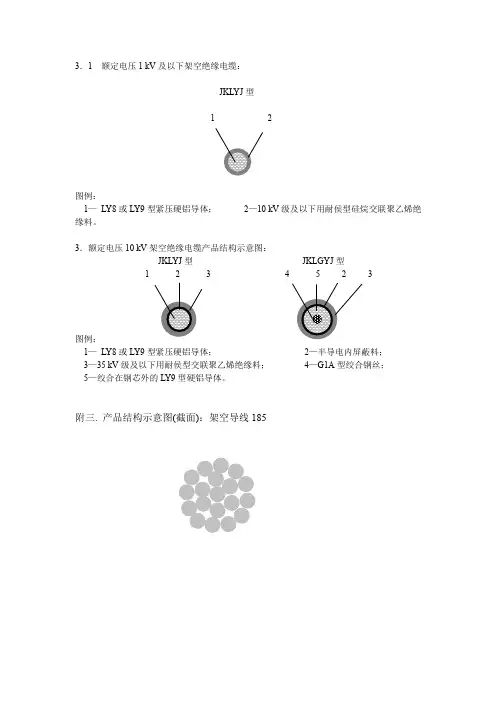

3．1 额定电压1 kV及以下架空绝缘电缆：JKL YJ型1 2图例：1—L Y8或L Y9型紧压硬铝导体；2—10 kV级及以下用耐侯型硅烷交联聚乙烯绝缘料。

3．额定电压10 kV架空绝缘电缆产品结构示意图：JKLYJ型JKLGYJ型1 2 3 4 5 2 3图例：1—L Y8或L Y9型紧压硬铝导体；2—半导电内屏蔽料；3—35 kV级及以下用耐侯型交联聚乙烯绝缘料；4—G1A型绞合钢丝；5—绞合在钢芯外的L Y9型硬铝导体。

附三. 产品结构示意图(截面)：架空导线1855.2 YC 450/750 V 重型橡套软电缆：图例：5 1—无氧纯铜束合导体或复合绞束合导体：2—橡皮绝缘层；3—橡皮条或纤维绳填充；4—成缆绕包包带；5—橡皮护套层。

说明：若非镀锡铜单丝，则导体外加包带。

5.7 本安电缆：图例：1—无氧纯铜单根实心导体；2—阻燃聚氯乙烯绝缘层；3—填充或挤塑内护层；4—涂塑铝箔复合包带；5—阻燃聚氯乙烯护套。

VY 0.6/1 kV 铜芯聚氯乙烯绝缘聚乙烯护套电力电缆：1 2 3 4 5 图例：1—无氧纯铜单根导体；2—聚氯乙烯绝缘层；3—成缆填充；4—成缆绕包包带；5—黑色聚乙烯护套。

450/750 V BFYJ 辐照交联聚乙烯绝缘电线：1 2 图例：1—无氧纯铜绞合导体；2—辐照交联聚乙烯绝缘层。

YFD-ZR-YJV 0.6/1 kV 铜芯阻燃交联聚乙烯绝缘聚氯乙烯护套预制分支电力电缆；1 2 3 4 1 2 3图例：1—无氧纯铜紧压导体；2—硅烷交联聚乙烯绝缘层；3—阻燃900C聚氯乙烯护套；4—分支接头封头料。

AWM 1015 1050C/600 V VW-1 UL导线：图例：1—无氧纯铜单线束合导体；2—1050C阻燃聚氯乙烯绝缘层。

5. 7 YC 450/750 V 重型橡套软电缆：图例：5 1—无氧纯铜束合导体或复合绞导体：2—橡皮绝缘层；3—橡皮条或纤维绳填充；4—成缆绕包包带；5—橡皮护套层。

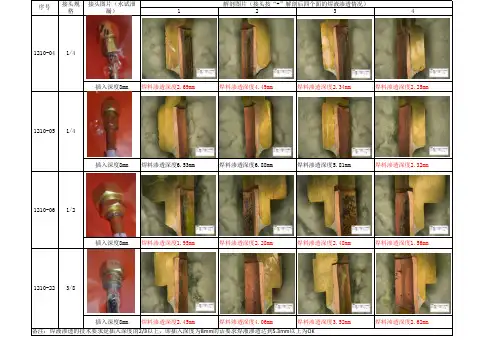

1234插入深度8mm 焊料渗透深度2.69mm 焊料渗透深度4.49mm 焊料渗透深度2.34mm 焊料渗透深度2.25mm 插入深度8mm 焊料渗透深度6.53mm 焊料渗透深度6.88mm 焊料渗透深度5.81mm 焊料渗透深度2.32mm 插入深度8mm 焊料渗透深度1.95mm 焊料渗透深度2.28mm 焊料渗透深度2.48mm 焊料渗透深度1.56mm
插入深度8mm 焊料渗透深度2.45mm 焊料渗透深度4.06mm 焊料渗透深度3.52mm 焊料渗透深度2.62mm
备注：焊液渗透的技术要求是插入深度的2/3以上，即插入深度为8mm 的话要求焊液渗透达到5.3mm 以上为OK 接头图片（水试泄漏）解剖图片（接头按“+”解剖后四个面的焊液渗透情况）序号1210-043/8
1/4
1210-051210-061210-221/4
1/2
接头规格。
