采煤工作面瓦斯抽放技术设计

21206采煤工作面瓦斯抽采设计1.采煤工作面背景2.瓦斯抽采目标为了保障煤矿的安全生产，我们的瓦斯抽采设计方案将追求以下目标：-实现工作面瓦斯的高效抽采，确保瓦斯浓度处于安全范围内；-最大程度减少瓦斯泄漏到工作面上，以避免瓦斯爆炸的风险；-保证采煤工作面的正常生产，提高工作效率和采煤产量。

3.瓦斯抽采设计方案为了实现瓦斯抽采的目标，我们将采用以下的瓦斯抽采设计方案：3.1主副井联合抽采本设计方案将主井和副井联合使用，实现瓦斯的抽采。

主井作为主要的气流通道，副井作为辅助的通风井，用于增加通风量和改善气流动态。

两个井之间设置有通风巷道，确保气流的流动通畅。

3.2通风系统设计为了实现瓦斯抽采，我们将设计一个完善的通风系统。

该系统由主排风机、副排风机、支援风机和辅助设备组成。

主排风机位于主井，主要负责将瓦斯抽入主井，并将其排出井口。

副排风机位于副井，负责增加通风量和改善气流动态。

支援风机位于煤层下方，用于向工作面供应新鲜空气，维持工作面正常生产。

3.3瓦斯抽采管路设计瓦斯抽采管路的设计是保证瓦斯抽采效果的关键之一、在工作面设置瓦斯抽放孔，将瓦斯抽入工作面导管中，并将其排入主井。

在主井中设置瓦斯抽采管路，将瓦斯抽入主排风机进行排放。

同时，在副井中也设置瓦斯抽采管路，将一部分瓦斯抽入副排风机进行排放。

3.4瓦斯监测与安全措施为了确保瓦斯抽采的安全性，我们将在工作面设置瓦斯监测装置，及时监测瓦斯浓度。

一旦瓦斯浓度超过安全范围，将采取紧急措施，如停工、清理瓦斯等，以保证采煤工作面的安全。

4.方案实施与效果评估在实施瓦斯抽采设计方案之前，我们将对工作面进行详细的勘测和测量，以确定具体的设计参数。

然后，我们将依据设计方案，采取适当的工程措施，在工作面进行改造和建设。

在实施过程中，我们将严格按照相关的安全规程和操作规范进行操作，确保施工的安全与质量。

一旦方案实施完毕，我们将对瓦斯抽采效果进行评估和监测。

通过监测工作面的瓦斯浓度和气流动态，评估方案的有效性和改进之处。

煤矿瓦斯抽放系统安全技术措施及应急预案xx县xx煤矿2013年度瓦斯抽放系统安全技术措施及应急预案xx县xx煤矿二○一三年一月xx县xx煤矿瓦斯抽放系统安全技术措施及应急预案为了贯彻执行党和国家安全第一，预防为主的方针，保护职工身体健康与企业财产安全，根据矿井实际编制xx县xx 煤矿瓦斯抽放系统安全技术措施及应急预案，通过贯彻落，确保瓦斯抽放系统正常运行，达到防止瓦斯事故发生，并在一旦发生事故时，能有效地控制事故的扩大和迅速抢救受灾遇险人员，特编制xx县xx煤矿瓦斯抽放系统安全技术措施及应急预案如下：一、组织保障措施1.矿成立了瓦斯抽放系统管理领导小组组长：副组长：成员：2.成员职责：（1）组长（安全矿长兼任）是矿井安全生产管理的第一责任人，故对矿井瓦斯抽放管理工作负全面责任，具体负责定期组织研究，平衡协调，检查布置瓦斯抽放系统工作，全权调配解决抽放系统所需的人、财、物，确保矿井抽放工作顺利开展。

（2）机电矿长、工程师（兼副组长）对防突工作负技术责任。

负责及时编制、审批矿井瓦斯抽放系统工作规划、计划和措施，共同参予督促、检查措施执行，落实情况，及时向组长汇报解决抽放系统工作中存在或需要解决的问题。

（3）安全、生产行政副职矿级领导对分管的业务及抽放系统工作负具体的组织领导和管理职责，及时检查发现和协调解决抽放工作中存和出现的问题。

（4）领导小组其他成员根据工作职责，重点检查、督促、指导、协调、帮助解决处理现场抽放系统工作中存在和出现问题，尽心尽责地把好现场瓦斯抽放工作，为矿井防突工作打下坚实的基础，达到消突的目的。

二、瓦斯抽放系统安全技术措施：（一）瓦斯抽放泵房技安措施要求：1.煤矿目前已按要求修建了瓦斯泵房、配电房、值班室内照明全部用防爆型，不准有明开关明闸刀。

2.瓦斯泵房配置高低负压各两台水环式抽放泵。

3.配电房配置两台自耦减压起动控制柜、两台矿用隔爆型馈电开关、一台综合保护裁置、一套多参数瓦斯监控器。

织金县润丰煤矿11606采面瓦斯抽采设计编制：生产技术科编制时间：二０一一年三月11606采面瓦斯抽采设计一、矿井概况润丰煤矿为生产矿井，于2008年8月通过验收。

矿井采用斜井开拓，通风方式为中央并列式，主要通风机功率为75×2KW。

润丰煤矿鉴定为高瓦斯矿井，现开采C16煤层，根据有关单位鉴定，C16煤层在＋1450m水平以上不具有煤与瓦斯突出危险性；煤尘爆炸性：16号、23号煤层煤尘无爆炸性，2l号、30号煤层未进行煤尘爆炸性鉴定；煤的自燃倾向性：根据2006年9月28日贵州省煤田地质局实验室对织金县润丰煤矿16号、23号煤层完成的《煤炭自燃倾向等级鉴定报告》：16号煤层煤炭自燃倾向为不易自燃、23号煤层煤炭自燃倾向为容易自燃，2l号、30号煤层未进行煤炭自燃倾向等级鉴定；矿井水文地质条件简单。

现润丰煤矿严格按《开采方案设计》进行开采，采煤工作面为11606工作面，掘进工作面为11610机巷。

11606采面运输巷最低标高＋1450m，回风巷最低标高＋1462m。

二、矿井瓦斯抽放现状润丰煤矿瓦斯抽放系统采用地面永久瓦斯抽放系统，瓦斯抽放泵房设置在回风斜井口上方高处，标高为+1570m。

现有高、低负压瓦斯抽放泵5台，功率为55kw、45 kw，抽放流量总计约为45m3/min.三、钻场设计及钻孔参数1、抽放巷道选择钻场布置在回采工作面的运输巷、回风巷中。

2、钻场布置、钻孔参数确定预抽钻场布置钻场的布置应免受采动影响，避开地质构造带，钻场尺寸应能满足钻机安装和安全操作的需要，本采面钻场沿钻孔方向长度为3.5m，宽度3m，高度2m。

每个钻场布置3个钻孔。

钻场内钻孔与瓦斯管联接平面示意图见图示。

钻孔参数的确定(1)钻孔直径：设计考虑60～110mm。

(2)钻孔长度：沿层钻孔尽可能长，一般以不打穿到工作面运输巷、回风巷为原则，考虑11606工作面斜长为60米，故钻孔长为50～55m，布置成扇形钻孔。

综采工作面瓦斯抽放钻孔布置方案及措施一、1014综采工作面概述1、1014综采工作面+1706m东翼回风顺槽长2846m，+1653m东翼运输顺槽长2754m，工作面倾斜长度177m，煤层倾角8°-12°，采用综采一次采全高采煤法，全部垮落法管理顶板。

目前已回采511.6m。

2、1014综采工作面瓦斯情况根据1014综采工作面2017.5.1~2017.7.5瓦斯监控报表及测风记录计算，在此期间1014综采工作面风排瓦斯量为0~4.98m3/min，平均风排瓦斯量为0.72m3/min。

1014综采工作面2017.5.1~2017.7.5回风巷平均瓦斯浓度变化情况见图1，上隅角瓦斯最大浓度变化情况图2，上端头回风最大瓦斯浓度变化情况图3，风排瓦斯量变化情况见图4，产量变化情况见图5。

图1 1014综采工作面2017.5.1~7.5回风巷平均瓦斯浓度量变化情况图2 1014综采工作面2017.5.1~7.5上隅角最大瓦斯浓度量变化情况图3 1014综采工作面2017.5.1~7.5上端头回风最大瓦斯浓度量变化情况图4 1014综采工作面2017.5.1~7.5风排瓦斯量变化情况图5 1014综采工作面2017.5.1~7.5日产量变化情况3、瓦斯超限情况2017年5月回采过程中上隅角瓦斯浓度逐渐升高，6月期间，上隅角瓦斯浓度持续超限。

6月12日老顶压力积压采空区瓦斯大量涌出，造成上隅角和上端头回风巷瓦斯超限，上隅角最高为3.1%。

4、瓦斯来源分析依据1014工作面瓦斯涌出量预测结果，采空区丢煤及邻近层瓦斯涌出是采空区积聚瓦斯的主要来源，其中采空区丢煤占63%。

采空区积聚的大量高浓度瓦斯因瓦斯密度小，沿倾斜向上运移，使部分瓦斯容易聚集在上隅角附近，形成高瓦斯区。

上隅角又是采空区漏风的出口，漏风将采空区高浓度瓦斯带到上隅角，因上隅角存在涡流区，瓦斯难于被风流冲淡排出造成上隅角超限。

矿井瓦斯防治设计题目：矿井瓦斯防治设计姓名：学号：专业班级：10安全本科（一）班指导教师：学院矿业工程学院目录第一章工作面概况11.1采区位置围、地质条件11.2地质构造与水文地质情况21.3煤层瓦斯参数和抽放瓦斯参数31.4采区和工作面巷道布置3第二章瓦斯储量计算、抽放瓦斯必要性论证52.1煤层瓦斯储量计算52.2抽放必要性可行性论证62.2.1 瓦斯抽放的必要性72.2.2 瓦斯抽放的可行性 (8)2.3 工作面可抽瓦斯量及可抽期92.3.1瓦斯抽放率92.3.2可抽放瓦斯总量计算102.3.3 年抽采量和可抽期11第三章煤层瓦斯抽放方法设计133.1抽放方法的比较和选择133.1.1一般规定133.1.2抽放方法选择143.2抽放钻孔参数确定173.2.1钻场及钻孔布置173.2.2钻场（钻孔）的间距183.2.3钻孔角度的确定203.3绘制抽放钻孔布置平面图和剖面图243.3.1封孔材料253.3.2封孔长度263.3.3钻孔封孔质量检查标准：273.3.4专用瓦斯抽放巷道的要求27第四章工作面瓦斯抽放系统284.1工作面瓦斯抽放设施的配置和布置284.2抽放管路的计算和选择304.2.1 抽放管路选型及阻力计算304.2.2 瓦斯抽放管径选择31第五章瓦斯泵选型325.1 抽放系统管道阻力计算325.1.2 管路摩擦阻力计算325.2瓦斯泵流量和压力计算345.2.1瓦斯泵选型确定34第六章工作面瓦斯抽放安全技术措施396.1瓦斯抽放管理396.1.1 瓦斯抽放管理及规章制度406.1.2 瓦斯抽放人员配备406.1.3 瓦斯抽放技术资料406.1.4抽放瓦斯管理要求416.2 井下固定瓦斯抽采泵站426.2.1泵站与主要巷道及硐室的安全距离应满足下列要求：426.2.2其他规定436.3 井下移动瓦斯抽采泵站436.4 安全设施及措施436.5 矿井瓦斯抽采监测监控系统44第一章工作面概况1.1采区位置围、地质条件2201采煤工作面位于矿井二水平一采区M2煤层，是一采区M2煤层第一个回采工作面，位于回风斜井东南翼+1500m标高，其上部是M2煤层的采空区，下部煤层尚未开采，工作面尽头是矿井边界，停采线是回风斜井保护煤柱线。

中华人民共和国行业标准矿井抽放瓦斯工程设计规范Code for design of the gas drainage engineering of Coal mineMT 5018一96主编单位：煤炭工业部重庆设计研究院批准部门：中华人民共和国煤炭工业部施行日期：1997年1月1日煤炭工业出版社关于发布《矿井抽放瓦斯工程设计规范》的通知煤基字[1996]第263号根据国家计委计综合〔1993]110号文的要求，由煤炭工业部重庆设计研究院编制的《矿井抽放瓦斯工程设计规范》，已经有关单位会审。

现批准《矿井抽放瓦斯工程设计规范》MT5918—96为强制性行业标准，自1997年1月1日起施行。

本规范的管理和解释由煤炭工业部负责。

中华人民共和国煤炭工业部一九九六年六月十二日编制说明本规范根据国家计委计综合[1993]110号文的要求，由煤炭工业部重庆设计研究院编制而成。

本规范在编制过程中，编制组进行了广泛深入的调查研究，总结了数十年来国内外矿井抽放瓦斯的实践经验，分析了我国有关抽放瓦斯技术政策的实施效果及存在的问题，结合我国国情，采用了抽放瓦斯的新技术、新工艺及新的科研成果，广泛征求了设计、生产、科研及管理部门的意见，最后，由煤炭工业部组织审查定稿。

本规范共分七章，主要内容有：总则，一般规定，年抽放量及抽放年限，抽放方法，抽放管路系统及抽放设备，抽放站，安全与监控等。

本规范系初次制订，各单位在执行过程中，请结合设计、生产实践和科学研究，不断总结经验，积累资料。

需要修改或补充之处，请将意见和有关资料寄交煤炭工业部重庆设计研究院，以便今后修改完善。

1996年1月目次1 总则 (1)2一般规定 (2)3年抽放量及抽放年限 (3)4抽放方法 (5)4.1一般规定 (5)4.2抽放方法与布孔方式 (6)4.3封孔 (7)5抽放管路系统及抽放设备 (9)6抽放站 (11)7安全与监控 (13)附录本规范用词说明 (14)附加说明 (15)附条文说明 (17)1总则1.0.1为了进一步贯彻执行《煤矿安全规程》和《煤炭工业矿井设计规范》，保证工程安全，提高设计质量，特制订本规范。

抽放瓦斯的技术方法一、开采层瓦斯抽放对开采层瓦斯涌出量大或有突出危险的煤层，主要采用开采层瓦斯抽放技术。

开采层瓦斯抽放包括巷道抽放和钻孔抽放。

巷道抽放一般只是预抽，钻孔抽放包括预抽和边采（掘）边抽。

1、巷道预抽一般不用作主要的瓦斯抽放方法，一般只是在部分煤巷暂时不用或有异常瓦斯涌出巷道的矿井作辅助方法应用。

2、钻孔抽放根据钻孔布置方式分为穿层钻孔和顺层钻孔抽放。

由于穿层钻孔存在钻孔有效利用率低、钻孔工程量大以及需作专用瓦斯抽放巷等缺点，随着顺层钻孔成孔工艺技术的提高，本煤层瓦斯抽放向着顺层钻孔瓦斯抽放方向发展。

⑴、钻孔布置方式：网络式穿层钻孔、穿层与顺层钻孔结合、顺层长钻孔等。

⑵、抽放工艺参数包括钻孔直径、钻孔长度、抽放负压、有效抽放半径等。

①、钻孔直径一般采用75---108㎜的钻孔。

②、钻孔长度：钻孔瓦斯抽放量在一定范围内随钻孔穿入煤体的长度线性增加，所以穿层钻孔总是要求穿透煤体全厚；顺层钻孔根据采掘工程部署，在条件许可下尽可能钻深。

③、抽放负压一般选用6—30kPa的进行抽放（设计选用15KPa）。

④、钻孔合理预抽时间：钻孔预抽有一个合理的时间，时间过短，钻孔抽放工程得不到有效利用。

时间过长也不科学，浪费时间、资金和设备费用，因钻孔瓦斯流量随抽放时间的延长而蓑减（基本符合负指数方程），当超过一定的预抽时间，钻孔瓦斯流量蓑减到很小，再继续预抽就没有实际意义，可能还会影响采掘接替。

⑤、钻孔的有效抽放半径是指在规定的抽放时间内钻孔抽放瓦斯的有效影响范围。

显然钻孔的有效半径与抽放时间、瓦斯及煤层透气性有关。

其测定方法有两种：A：通过观测抽放钻孔四周不同距离，测压钻孔瓦斯压力随抽放时间的变化来确定。

B：通过测定钻孔累计抽出瓦斯量随抽放时间的变化来确定。

二、邻近层瓦斯抽放在邻近层近距离煤层群开采条件下。

采用冒落法管理顶板时，首先开采的煤层会有大量邻近层瓦斯涌入，这时必须进行邻近层瓦斯抽放。

由于煤层的开采，采空区顶板岩层冒落、断裂或下沉变形。

采煤工作面高位抽放钻孔施工安全技术措施24004采煤工作面高位抽放钻孔施工安全技术措施根据矿领导安排，决定由探防队在24004采煤工作面高位钻场施工瓦斯抽放钻孔，为保证施工期间安全，特制定如下施工安全技术措施：一、24004采煤工作面高位钻孔施工由通防部提供专项设计，在钻孔施工期间，施工人员必须严格按照通防部提供设计的夹角、倾角、孔深、孔数等参数施工，并做好原始记录，严禁私自修改钻孔参数。

二、综采队负责提供风、电、水源，并保证正常施工需求。

三、设备的安装使用与拆卸运输1、施工钻孔作业人员必须经过专门培训，了解钻机、钻具运行原理，熟悉作业操作程序和专项安全技术措施，并经考核合格后记入培训档案。

2、钻机、钻具定期检查、维修并建立技术档案，保持钻机、钻具功能完好，新旧程度悬殊过大的钻杆或不同型号的钻杆不得混用;存在丝扣损坏、出现裂纹等质量问题的钻杆不得使用。

3、使用前要认真检查钻机各部件是否齐全，电机、电缆是否符合要求。

4、装卸机器时，要使机器处于正常状态，不得倾斜或倒置，并要装稳，捆扎牢固。

5、装卸机器设备时，严禁摔、碰、击，机器设备装平板车时，要垫上木料，防止损坏或下滑伤人。

6、装运机器时，要将所有拆掉的油管接头用布包好，安装连接时，必须将接头清理干净，防止杂物进入油管、油箱内，造成油路堵塞，影响钻机正常使用。

7、在平巷运输拐弯时要发出信号。

在斜巷中搬运机器设备时,斜巷的上、下方不得同时作业,坡下方不得有人员停留。

四、安全措施1、安装钻机前要进行检查，钻机各部件要齐全，电机必须防爆，电压应与电源符合，电缆无漏电现象。

2、装卸钻机时，要使钻机处于正常状态，不得倾斜或倒置并要装稳，捆扎牢固。

3、装运钻机时，要将所有拆掉的油管接头用布包好，安装连接时，必须将接头清理干净，防止杂物进入油管、油箱内，造成油路堵塞，影响钻机正常使用。

4、钻机稳固前，要先观看钻场顶板、支架的完好情况，发现有折梁、断柱、片帮、冒顶、后路不畅通时，应及时与矿有关领导汇报。

AQ 1027—2006ICS 73.010D 09备案号：18912—2006中华人民共和国安全生产行业标准AQ 1027—2006代替MT/T692-1997煤矿瓦斯抽放规范Code for coal mine gas drainage2006-11-02 发布2006-12-01实施国家安全生产监督管理总局发布AQ 1027-2006目次前言1 范围 (1)2规范性引用文件 (1)3术语各定义 (1)4建立抽放瓦斯系统 (3)5 地面永久瓦斯抽放系统 (4)6 井下移动泵站瓦斯抽放系统 (6)7 瓦斯抽放方法 (7)8 瓦斯抽放管理 (8)9 瓦斯利用 (10)10 地面永久瓦斯抽放系统的报废 (10)附录A（规划性附录）瓦斯抽放基础参数测算 (44)附录B（规划性附录）瓦斯投放方法类别及抽放率 (14)附录C（规划性附录）瓦斯抽放参数监控系统 (16)附录D（规划性附录）瓦斯抽放工程设计 (17)附录E（规划性附录）主要单位换算 (19)前言为切实贯彻落实先抽后采的方针，加强瓦斯抽放技术管理，保证瓦斯抽放工程的安全，提高瓦斯抽放效果，防止瓦斯事故．保护环境，制定本标准。

本标准以原国家安全生产监督管理局、国家煤矿安全监察局2004年颁布的《煤矿安全规程》、原煤炭工业部1997年制定的《矿井瓦斯抽放管理规范》、矿井抽放瓦斯工程设计规范》(MT 5018——96)为依据、在充分考虑煤矿瓦斯抽政工艺技术特点和目前我国煤矿瓦斯抽故现状及发展趋势的基础上编制而成：本标准代替MT T 692—1997《煤矿瓦斯抽放技术觇范》。

奉标准与t煤矿乩斯抽放技术规范》(MT/T 692一1997)相比内容上有了较大增加：——增加了矿井瓦斯抽放工程设计的内容：——增加了移动泵站瓦斯抽敞系统；——增加了瓦斯抽放方法；——增加了瓦斯抽放管理；——增加了瓦斯利用；——增加了瓦斯抽放系统的报废；——对一些词句进行了修改；本标准的附录A、附录B、附录C、附录D、附录E为规范性附录。

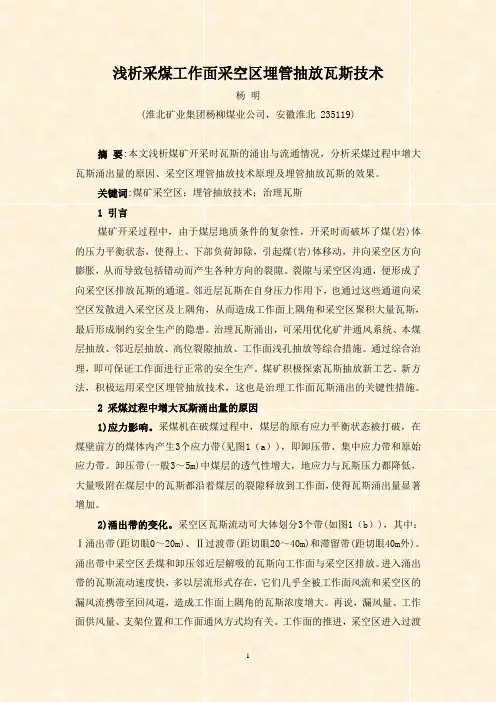

浅析采煤工作面采空区埋管抽放瓦斯技术杨明(淮北矿业集团杨柳煤业公司，安徽淮北 235119)摘要:本文浅析煤矿开采时瓦斯的涌出与流通情况，分析采煤过程中增大瓦斯涌出量的原因、采空区埋管抽放技术原理及埋管抽放瓦斯的效果。

关键词:煤矿采空区；埋管抽放技术；治理瓦斯1 引言煤矿开采过程中，由于煤层地质条件的复杂性，开采时而破坏了煤(岩)体的压力平衡状态，使得上、下部负荷卸除，引起煤(岩)体移动，并向采空区方向膨胀，从而导致包括错动而产生各种方向的裂隙。

裂隙与采空区沟通，便形成了向采空区排放瓦斯的通道。

邻近层瓦斯在自身压力作用下，也通过这些通道向采空区发散进入采空区及上隅角，从而造成工作面上隅角和采空区聚积大量瓦斯，最后形成制约安全生产的隐患。

治理瓦斯涌出，可采用优化矿井通风系统、本煤层抽放、邻近层抽放、高位裂隙抽放、工作面浅孔抽放等综合措施。

通过综合治理，即可保证工作面进行正常的安全生产。

煤矿积极探索瓦斯抽放新工艺、新方法，积极运用采空区埋管抽放技术，这也是治理工作面瓦斯涌出的关键性措施。

2 采煤过程中增大瓦斯涌出量的原因1)应力影响。

采煤机在破煤过程中，煤层的原有应力平衡状态被打破，在煤壁前方的煤体内产生3个应力带(见图1（a）)，即卸压带、集中应力带和原始应力带。

卸压带(一般3～5m)中煤层的透气性增大，地应力与瓦斯压力都降低，大量吸附在煤层中的瓦斯都沿着煤层的裂隙释放到工作面，使得瓦斯涌出量显著增加。

2)涌出带的变化。

采空区瓦斯流动可大体划分3个带(如图1（b）)，其中：Ⅰ涌出带(距切眼0～20m)、Ⅱ过渡带(距切眼20～40m)和滞留带(距切眼40m外)。

涌出带中采空区丢煤和卸压邻近层解吸的瓦斯向工作面与采空区排放。

进入涌出带的瓦斯流动速度快，多以层流形式存在，它们几乎全被工作面风流和采空区的漏风流携带至回风道，造成工作面上隅角的瓦斯浓度增大。

再说，漏风量、工作面供风量、支架位置和工作面通风方式均有关。

本煤层瓦斯抽放技术一、本煤层抽放情况根据1801回风顺槽向采面方向施工顺层钻孔竣工图显示，1801回风顺槽施工顺层钻孔，在施工过程中，因为煤层变化比较大，导致成孔率比较低，大部分孔不具有抽放价值，只做为自然排放孔或者直接封堵处理，因此在施工的钻孔当中，部分孔不联抽，作为排放孔，部分孔直接封堵，以免影响其他成孔抽放质量。

在回风顺槽中在钻场之间向煤壁打顺层钻孔，形成交叉钻孔，但是施工效果欠佳，影响瓦斯的抽放效果。

本矿井采用大直径钻孔强化抽放措施，但是抽放效果不是很明显。

二、本煤层瓦斯抽放方法本煤层瓦斯抽放是指采用巷道或打钻的方式直接抽放开采煤层内含有的瓦斯的方法。

按照抽放与采掘的时间关系。

本煤层抽放可分为“预抽”和“边抽”两种方法。

所谓“预抽”，就是在开采之前预先抽出煤体中的瓦斯。

“预抽”又可分为巷道预抽和钻孔预抽2种；所谓“边抽”，是指边生产边抽放瓦斯，即生产和抽放同时进行。

“边抽”又包括边采边抽和边掘边抽2种。

1、“预抽”本煤层瓦斯的施工方法及其优缺点预抽本煤层瓦斯（分巷道预抽和钻孔预抽）的施工方法及优缺点如下：（1）巷道预抽本煤层瓦斯。

即在回采之前事先掘出瓦斯巷道（因同时要考虑采煤工作需要，因此也叫采准巷道），然后，将巷道密闭，在密闭处接设管路进行抽放，直到回采时为止。

这种方法的优点是，煤体卸压范围大，煤的暴露面积大，有利于瓦斯释放。

缺点是，提前送道，开采时巷道维修量大；高瓦斯煤层掘进施工困难；若密闭不严易进气，抽出的瓦斯浓度低；且巷内易引起自然发火。

此法目前很少应用。

（2）钻孔预抽本煤层瓦斯。

即在开采煤层底板（或顶板）岩层中掘一条与煤层走向平行的巷道，在此巷道中每隔一定距离（20-30m）掘一小石门做钻场（深度不超6m,在每个钻场内向煤层打3-7个呈放射状的钻孔，穿透煤层进入顶（底）板，插管封孔进行抽放。

这种方法的优点是，钻孔贯穿煤层，瓦斯很容易沿层理面流入钻孔，有利于提高抽放效果；其次，抽放工作是在掘进和回采之前进行的，能大大减少生产过程中的瓦斯涌出量。

六盘水市钟山区镇艺煤矿14902采面瓦斯抽采施工设计编号：抽采201801号编人：冯锁通防科：许才华总工程师：周乾春矿长：庞鸿编制单位：六盘水市钟山区镇艺煤矿通防科编制时间：2018年8月6日14902采面瓦斯抽采施工设计会审记录贯彻记录14092采面瓦斯抽采施工设计第一章采煤工作面概况第一节采煤工作面位置及相邻情况14092采煤工作面及井上下关系表第二节储量及服务年限一、工作面储量：Q=6900m2×2.3×1.4=22218t；可采储量：本工作面的回采率≥95%，可采储量21107吨。

二、采煤工作面服务年限工作面的服务年限=可采储量/设计日产量=21107吨/500吨=42天，即一个半月。

第三节煤层赋存及顶底板情况一、煤层赋存14092采面区域回采的煤层为C409煤层，C409煤层厚度4.67～7.31m，平均厚6.10m，第一次回采已于2013年以前完成，现属于复采。

根据14092运输巷、回风巷揭露情况看，14092采面正常厚度在2.2-2.4m，平均2.3m，煤层走向281°、倾向191°、倾角34°，属倾斜煤层。

二、煤层顶板顶板多数以泥质粉砂岩为主,底板以泥岩为主。

均易风化崩解，遇水易膨胀、软化。

第四节地质构造一、地层本矿区位于大河边向斜的西翼，矿区内由二叠系下统茅口组（P2m）、二叠系上统鹅眉山玄武岩组（P2ß）、龙潭组（P3l）、三叠系下统飞仙关组（T1f）、永宁镇组（Y1yn）及第四系（Q）等地层组成，总体为一单斜构造。

区内有稀疏小断层，构造属简单类型。

二、构造及断层C409煤层位于上二叠统龙潭组第三段中上部，煤平均厚6.1m，岩性为灰色泥岩、棕灰色高岭石泥岩。

地质构造较简单，根据14092工作面运、回两掘进情况来看，回采区域内无断层，地质条件简单。

顶板岩性为粉砂质泥岩、稳定。

底板岩性为粘土岩、粉砂岩，有膨胀、底鼓现象。

采煤工作面上隅角瓦斯抽放方案
由于采煤工作面进入采空区的风流，携带采空区的瓦斯大部分从上隅角四周返回工作面，致使上隅角四周的瓦斯浓度较高。

当回风巷风流中的瓦斯浓度达到0.5～0.6%时，在工作面的上隅角就可能消失瓦斯浓度超限现象，为了解决采煤工作面上隅角瓦斯超限问题，特制定本方案：
一、上隅角瓦斯抽放
1、利用工作面瓦斯抽放管路，将管路末端加闸阀后，延接至采空区内，并将埋管部分打成筛眼提高瓦斯抽放效果，并将切顶线以内用编织袋装碎煤垛实，并用黄泥进行抹面及裙边，削减漏风。

2、通防队负责上隅角埋管抽放管路的安装、拆除，临时停泵时要准时支配人员关闭上隅角瓦斯抽放管路的阀门。

二、加强局部通风管理
1、在运架联络斜巷下口安装一台局扇，确保将风筒延接至采煤工作面上隅角处，避开上隅角局部瓦斯集聚；
2、加强风筒管理，确保风筒吊挂平直，接头连接牢靠严密无漏风，杜绝风筒脱节现象的发生；
3、每班支配瓦检员接班后对风筒进行一次巡查，发觉漏风等问题要准时处理。

三、上隅角瓦斯治理留意事项
1、用编织袋装碎煤把上隅角垛实，并用黄泥进行抹面和抹裙边，防止上隅角漏风；
2、将风筒延长接至采煤工作面上隅角处，保证风筒前段距离垛实面不超过1米，避开上隅角局部瓦斯集聚；
3、采煤队运4袋黄泥和40个编织袋到上隅角处，已做备用。

附图：
<imgsrc=“/UploadFiles/mkjs/2014/6/201406071 154541077.png”alt=““width=“327”height=“18 1”/。

附件1XX公司XX煤矿XX釆煤工作面抽釆设计编制单位：编制人：审核：单位负责人:会审意见会审时间：年—月—日主持人：（必须是总工程师或矿长）会审意见：1.会审意见共条会审人员必须包括通防副总、地质副总、安全副总，通风、技术、安监、地测、调度室、施工单位部门负责人或技术负责人（必须有助理以上职称）参加。

审批意见：（必须经总工程师和矿长审批）审批人签字:第一章编制依据 (1)第二章概况 (2)一、矿井（采区）基本情况 (2)二、工作面情况 (2)第三章安全系统 (4)一、通风系统 (4)二、抽采系统 (4)三、监控系统 (4)四、供电系统 (4)五、人员定位系统 (4)六、通信联络系统 (5)七、矿井压风系统 (5)八、紧急避险系统 (5)九、供水施救 (5).第四章XX采煤工作面瓦斯涌出情况 (6)一、XX工作面邻近煤层瓦斯含量情况 (6)二、XX采煤工作面瓦斯涌出量预计 (6)第五章XX采煤工作面瓦斯综合治理措施 (9)一、工作面瓦斯综合抽采治理 (9)二、瓦斯抽采管路选型 (14)三、采煤工作面需风量计算 (15).第六章抽采工程计划 (18)一、钻孔施工计划 (18)二、瓦斯管路施工计划 (18)三、有效预抽时间及预抽效果 (18)XX釆媒工作面抽釆设计笫一章编制依据一、《煤矿安全规程》(2016版)；二、《防治煤与瓦斯突出细则》(煤安监技装(2019) 28号)；三、《煤矿瓦斯抽采达标暂行规定》(安监总煤装(201 1 ) 163号)；四、《煤矿瓦斯抽采规范》(AQ1 027-2006)；五、《煤层瓦斯含量井下直接测定方法》(CB/T23250)；六、《煤矿井下煤层瓦斯压力的直接测定方法》(AQ/T1047-2007)；七、《煤矿瓦斯抽采工程设计标准》(CB50471-2018)；人、《煤矿矿井风量计算方法》(MF/T634-2019)；九、《XX工作面地质预测预报资料》；十、贵州省相关规定及要求(相关规定如有变化，以最新版本为准)第二章概况一、矿井（采区）基本情况1.开采煤层赋存情况简述矿井（采区）开采范围内的各煤辰厚度、间距及可采煤层。
