手绘建筑效果图---透视技法共27页

第 02 章 构图透视方法目录/Contents2.1 构图2.2 透视2.3 本章练习2.1 构图在建筑效果图中构图是非常重要的。

构图要坚持多样性与统一性的法则，也就是要掌握对比和均衡。

均衡与对称具有内在的同一性—稳定。

稳定是长期观察自然中的事物而形成的一种视觉习惯和审美观念。

4对称的稳定感特别强，能使画面有庄严肃穆、和谐的感觉。

相比均衡和对称而言，巧妙的对比，不仅能增强艺术感染力，更能鲜明地反映和升华主题。

在所有画中国画的构图是最精彩的。

在绘画中构图的方法与手段对表现主题起着重要的作用。

构图的任务要将画家所思所想的“语义”清晰地传达给观众，就得对符号进行组织。

01 由建筑的高度决定横竖构图。

02 构图需要留边框， 上下左右留2~3cm 的宽度。

03 建筑体不宜画得太大或者太小。

04 一般情况下构图要天大地小。

地面再小也必须保证能把环境与建筑的关系表达清楚。

鸟瞰图中，地面有侧重表现，如广场。

05 避免出现不同物体的线条重合，干扰形体的表达。

06 一般情况下，避免出现建筑轮廓线与纸边线平行。

07 配景不能与建筑同高。

08 避免较长的直线贯穿整张画面。

09 画面要表达重点—主要刻画想表达的部分，其余虚化。

重点描写区域应具有足够的细节、足够的对比度。

对比可以衬托物体，不一定非要黑才能凸显出来。

10 配景与建筑应产生对比，以突出建筑。

可采用建筑横向-配景竖向，且不能太整齐，也可采用建筑竖向-配景横向，建筑规整， 配景生动。

除上述所讲的构图方式以外，还有一种不规则构图，掌握不好的话，很容易弄乱画面。

不规则构图其本身存在着多样的属性，如杂乱的、抽象的、理性的和神秘的等。

单一不规则线段也存在着视觉指引性，如果运用得当会产生奇特的画面效果。

如果将杂乱的不规则的线充满整个画面，这时再把简洁的主体形态安排在画面适当的位置上，可出现强烈的对比效果，同时会呈现出抽象的、神秘的画面气氛。

2.2 透视透视是决定一幅效果图是否精彩的重要因素。

在建筑手绘中，一点透视、两点透视、三点透视的运用！
透视是绘画理论术语，指在平面或曲面上描绘物体的空间关系的方法或技术。

根据这个原理用线条来表达物体的空间、轮廓和投影。

简单的说，透视的基本原理就是近大远小，远处的景几乎看不到。

那在建筑手绘中如何运用？
我们在观察周围建筑单体或者群体时，根据人站的角度不同，可以判断是什么透视原理。

以下说说这三种透视原理：

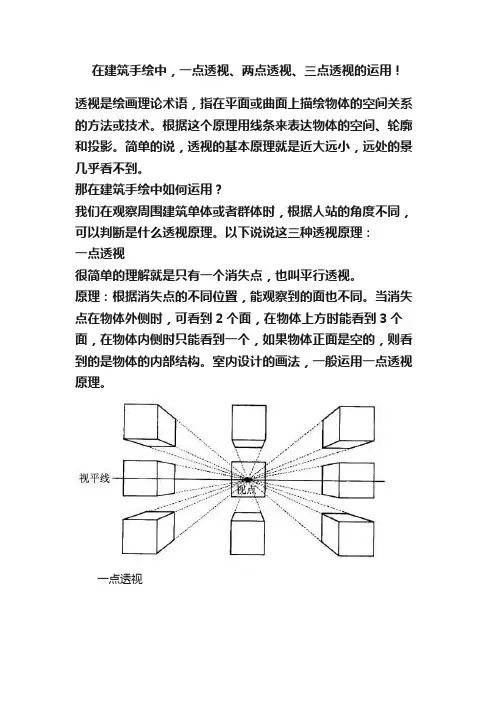

一点透视
很简单的理解就是只有一个消失点，也叫平行透视。

原理：根据消失点的不同位置，能观察到的面也不同。

当消失点在物体外侧时，可看到2个面，在物体上方时能看到3个面，在物体内侧时只能看到一个，如果物体正面是空的，则看到的是物体的内部结构。

室内设计的画法，一般运用一点透视原理。

一点透视
室内设计
两点透视
就是有两个消失点（灭点），所以也叫：成角透视。

两点透视
两点透视建筑
三点透视
三点透视一般常见于对物体的俯视和仰视，物体各个边的延长线会分别消失于三个点。

一般描绘俯视和仰视的高大建筑。

三点透视
三点透视建筑
总结：
其实不管是哪种透视原理，掌握了规律后会让你在以后的素描绘画中更得心应手。

一点透视是最简单的、最常用的，画的物体会有较好的体积感、空间感；两点透视会让物体的体感增强；三点透视会让物体的体积感和空间感达到最好的效果。

在写生或者画照片的时候，物体的透视感不是很明显，尤其是小篇幅的景观速写，这时候就需要主观的画出透视效果，这样画出的物体才更有立体感。

在不断的练习中会慢慢掌握！如果是画建筑单体，刚开始徒手绘制没有把握，可以借助尺子完成！。

手绘建筑透视画法：不会画透视怎么办？分步骤图解教你透视画法手绘建筑透视画法一点透视建筑物由于它与画面间相对位置的变化，它的长、宽、高三组主要方向的轮廓线与画面可能平行也可能不平行。

如果建筑物有两组主向轮廓线平行于画面，那么这两组轮廓线的透视就不会有灭点。

而第三组轮廓线就必然垂直于画面，其灭点就是心点S°。

这样画出的透视称为一点透视。

在此情况下建筑物就有一个方向的立面平行于画面，故又称为正面透视。

在建筑手绘实际运用当中，一点透视常常用在街景当中，中间是马路，两边是建筑，路的尽头有时是远山。

一点透视本身就存在着很强的空间感。

其视觉中心常常就在灭点S°的位置。

一点透视示意图一点透视在建筑草图中运用得其实并不多，因为其必须过多地交代一些与主体建筑造型无关的多余建筑和配景，从而使画面丢掉了设计重点。

建筑外观一点透视画面一点透视效果图（1）一点透视效果图（2）两点透视如果建筑物仅有铅垂轮廓线与画面平行，而另外两组水平的主向轮廓线均与画面斜交，那么画面上就形成了两个灭点，且这两个灭点都在视平线上，这样形成的透视图称为两点透视。

正因为在此情况下建筑物的两个立角均与画面成倾斜角度，故又称为成角透视。

两点透视示意图建筑外观两点透视画面两点透视在建筑手绘当中是运用得最多的，相对一点透视来说两点透视能给人更直观更真实的感受，它塑造出来的画面也更灵活。

更自由。

通常在处理两点透视的画面时，将正面处理成受光面，侧面处理成背光面。

两点透视角度的选取灭点过于靠近透视体积而导致侧面太少，体积感不强。

灭点适中，正面透视与侧面透视比例协调，这时建筑的体积感最强。

左右两侧灭点接近对称，正、侧面透视基本相同，建筑被二分之一等分，体量失真。

灭点太靠近正面，侧面面积很大，正面面积却很小，不利于整体表达。

两点透视效果图（1）两点透视效果图（2）三点透视在手绘的实际应用当中，三点透视一般用来画超高层建筑俯瞰图或者仰视图。

三点透视又称倾斜透视，出现三点透视一般有以下几种情况：（1）由于物体太过于高大，平视角度的话人没办法看到建筑的全貌而不得不用仰视或者俯视。
