城市轨道交通设施设备运行维护管理办法交运规〔2019〕8号第一章总则第一条为规范城市轨道交通设施设备运行维护（以下简称设施设备运行维护）工作，更好地保障城市轨道交通安全运行，根据《中华人民共和国安全生产法》《国务院办公厅关于保障城市轨道交通安全运行的意见》《城市轨道交通运营管理规定》等有关要求，制定本办法。

第二条地铁、轻轨的设施设备运行维护工作适用本办法。

单轨、磁浮、有轨电车等参照本办法执行。

本办法所称城市轨道交通设施是指投入运营的土建设施及附属软硬件监测设备，包括桥梁、隧道、轨道、路基、车站、控制中心和车辆基地等。

本办法所称城市轨道交通设备是指投入运营的各类机械、电气、自动化设备及软件系统，包括车辆、通风空调与供暖、给水与排水、供电、通信、信号、自动售检票系统、火灾自动报警系统、综合监控系统、环境与设备监控系统、乘客信息系统、门禁、站台门、车辆基地检修设备和相关检测监测设备等。

第三条设施设备运行维护应当贯穿城市轨道交通运营全生命周期，遵循安全第一、动态监测、规范管理、标准作业的原则。

第四条城市轨道交通所在地城市交通运输主管部门或者城市人民政府指定的城市轨道交通运营主管部门（以下统称城市轨道交通运营主管部门）负责本行政区域内设施设备运行维护的监督管理工作。

对跨城市运营的城市轨道交通线路，由线路所在城市的城市轨道交通运营主管部门按职责协商组织开展设施设备运行维护的监督管理工作。

城市轨道交通运营单位（以下简称运营单位）负责设施设备运行维护工作，制定设施设备运行维护管理制度和作业规程，组织开展设施设备运行监测、维护及更新改造等工作。

第二章设施设备运行监测第五条运营单位应组织编制各类设备的操作手册，操作手册的发布、修订及废止应经充分技术论证后方可实施。

操作手册应至少包括启用前的状态检查、启停程序、操作流程、异常情况处置程序、安全作业管理规定等内容。

第六条运营单位应根据运营实际，合理制定设备运行计划。

每日运营前，应对轨行区行车环境，车辆系统、供电系统、通信系统、信号系统、自动售检票系统、乘客信息系统、站台门等直接影响行车安全和客运服务的设备，以及其他重新开机启用的设备进行检查，确认正常后方可投入运营。

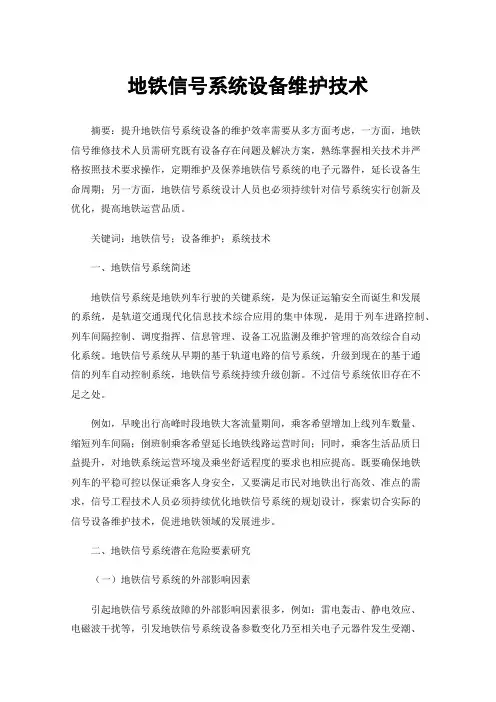

地铁信号系统设备维护技术摘要：提升地铁信号系统设备的维护效率需要从多方面考虑，一方面，地铁信号维修技术人员需研究既有设备存在问题及解决方案，熟练掌握相关技术并严格按照技术要求操作，定期维护及保养地铁信号系统的电子元器件，延长设备生命周期；另一方面，地铁信号系统设计人员也必须持续针对信号系统实行创新及优化，提高地铁运营品质。

关键词：地铁信号；设备维护；系统技术一、地铁信号系统简述地铁信号系统是地铁列车行驶的关键系统，是为保证运输安全而诞生和发展的系统，是轨道交通现代化信息技术综合应用的集中体现，是用于列车进路控制、列车间隔控制、调度指挥、信息管理、设备工况监测及维护管理的高效综合自动化系统。

地铁信号系统从早期的基于轨道电路的信号系统，升级到现在的基于通信的列车自动控制系统，地铁信号系统持续升级创新。

不过信号系统依旧存在不足之处。

例如，早晚出行高峰时段地铁大客流量期间，乘客希望增加上线列车数量、缩短列车间隔；倒班制乘客希望延长地铁线路运营时间；同时，乘客生活品质日益提升，对地铁系统运营环境及乘坐舒适程度的要求也相应提高。

既要确保地铁列车的平稳可控以保证乘客人身安全，又要满足市民对地铁出行高效、准点的需求，信号工程技术人员必须持续优化地铁信号系统的规划设计，探索切合实际的信号设备维护技术，促进地铁领域的发展进步。

二、地铁信号系统潜在危险要素研究（一）地铁信号系统的外部影响因素引起地铁信号系统故障的外部影响因素很多，例如：雷电轰击、静电效应、电磁波干扰等，引发地铁信号系统设备参数变化乃至相关电子元器件发生受潮、腐蚀及损毁的情况，破坏信号设备稳定性，因此地铁周边自然环境对地铁信号系统的制约是非常明显的。

（二）地铁信号系统的设备影响因素地铁信号系统硬件设备经常出现的问题有：电子元器件老化、散热性不良及用电不规范等，另外既有电子元器件及相关设备接地不合理也可能引起地铁信号系统无法正常工作。

信号硬件设备的性能衰退及损坏，直接影响地铁信号系统的工作状态稳定性，进而加大了地铁列车运行过程中的潜在危险。

武汉轨道交通1号线延伸线信号系统倒接方案分析李冬;李晓梅【摘要】Based on the construction of Wuhan Line 1 extension section, the challenges for the signal system cutover solution are analyzed, the characteristics and application of two cutover solutions: the dedicated switch cutover and the overlay-replacement cutover are compared.A reasonable cutover solution should be based on detailed analysis of the base line and extension signalling system, on the balance between different factors, such as human resource, materials, duration, impact and so on, so as to achieve the goal of safe opening of the extension line described as "one step, high standard, fully functional", meanwhile to reduce the cost and impact on the existing lines.%结合武汉市轨道交通1号线延伸线工程的建设情况,分析了信号系统倒接所面临的挑战.分析比较了独立开关倒接法和覆盖置换法两种信号系统倒接方案的特点及实施过程.科学合理的倒接方案,是在深入了解既有线和延伸线信号系统设计原理的前提下,综合权衡人力、物力、时间,以及对运营的影响等各方面因素后选定的,以达到降低成本、减小对既有线的影响,以及安全且保质保量地完成"一次性、高水平、全功能开通试运营"的目的.【期刊名称】《城市轨道交通研究》【年(卷),期】2014(017)0z2【总页数】4页(P55-57,61)【关键词】城市轨道交通;延伸线;信号系统;倒接方案【作者】李冬;李晓梅【作者单位】武汉地铁集团有限公司,430030,武汉;武汉地铁集团有限公司,430030,武汉【正文语种】中文【中图分类】U231.7近年来,随着我国城市轨道交通的迅速发展,延伸线项目也越来越多。

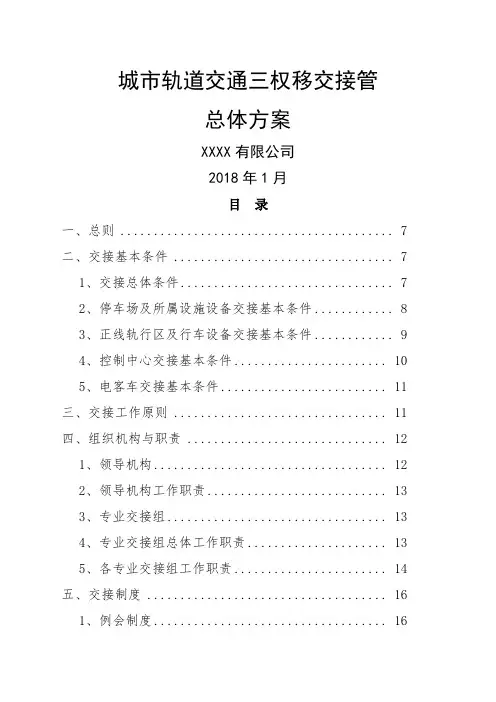

城市轨道交通三权移交接管总体方案XXXX有限公司2018年1月目录一、总则 (7)二、交接基本条件 (7)1、交接总体条件 (7)2、停车场及所属设施设备交接基本条件 (8)3、正线轨行区及行车设备交接基本条件 (9)4、控制中心交接基本条件 (10)5、电客车交接基本条件 (11)三、交接工作原则 (11)四、组织机构与职责 (12)1、领导机构 (12)2、领导机构工作职责 (13)3、专业交接组 (13)4、专业交接组总体工作职责 (13)5、各专业交接组工作职责 (14)五、交接制度 (16)1、例会制度 (16)2、文件管理制度 (17)六、交接准备工作 (17)1、交接前总体工作 (17)2、外单位施工组织 (18)3、现场危险源辨识 (18)七、交接程序 (18)1、交接程序 (19)2、其它交接事项 (20)八、问题处理 (21)1、一般遗留问题 (21)2、重大问题 (21)九、交接后工作安排 (22)十、附则 (22)城市轨道交通三权移交接管总体方案一、总则为保障XXXX线工程三权移交接管工作顺利、平稳、有序，确保按期开通试运营，特制订本方案。

本方案主要是对正线、停车场、控制中心等区域的调度指挥权、设备使用权、属地管理权（以下简称“三权”）的移交接管工作进行规范。

二、交接基本条件1、交接总体条件1)停车场及所属设施设备在“三权”移交前完成（子）单位工程验收，正线轨行区及行车相关设备、正线车站、控制中心在“三权”移交前完成项目工程验收；2)无法完成验收的项目应明确完工期限，涉及轨行区的工程项目应完成施工作业，影响试运行及行车安全的问题应整改完毕；3)建设单位应提供各专业设计文件、工程图纸、操作手册、主要系统设备技术功能规格书、维修手册、设备移交清单，并完成现场设备的实际操作培训；4)应急抢险等设备配置到位，各专业所需的备品备件配置到位；5)停车场各单体建筑、正线车站、变电所、控制中心在移交接管前完成消防验收；6)验收中已明确的甩项项目，不在移交接管范围内。

信号系统厂家技术交流总结目录一、潜在供货方的情况 (4)1、合资情况 (4)2、中、外方的项目分工 (5)3、中方的项目实施能力 (5)3.1中电十四所 (5)3.2卡斯柯 (6)3.3中国通号 (6)3.4交控科技 (7)3.5自仪泰雷兹 (7)3.6日立 (7)3.7浙大网新 (7)4、售后服务保障 (8)3.1中电十四所 (8)3.2卡斯柯 (9)3.3中国通号 (9)3.4交控科技 (9)3.5自仪泰雷兹 (10)3.6日立 (10)3.7浙大网新 (10)二、技术方案 (12)1、中、外方的供货划分 (12)3.1中电十四所 (12)3.2卡斯柯 (12)3.3中国通号 (12)3.4交控科技 (13)3.5自仪泰雷兹 (13)3.6日立 (13)3.7浙大网新 (13)2、针对南昌项目，拟供技术方案的使用业绩 (14)3.1中电十四所 (14)3.2卡斯柯 (14)3.3中国通号 (16)3.4交控科技 (16)3.5自仪泰雷兹 (17)3.6日立 (17)3.7浙大网新 (17)3、主要技术特点 (18)3.1 安全计算机平台 (18)3.2 DCS的有线网络 (20)3.3 DCS的无线网络 (26)3.4 联锁的架构和设置方式 (30)3.5 车载ATC的架构与冗余方式 (36)3.6 列车安全制动模式 (41)3.7 应答器 (48)3.8 列车测速定位方式和特点 (53)3.9 列车驾驶模式的转换方式 (57)3.10 CBTC模式及非CBTC模式下的联锁控制 (65)3.11 自动无人折返 (68)3.12 维护支持系统 (70)3.13 定修段/停车场转换轨的设置原则 (74)3.14 区域控制器和线路控制器的设置原则 (76)3.15 节能措施 (77)三、专题 (80)1、CBTC模式下的信号机显示方式及其对比 (80)2、车—地无线通信信号与PIS的EMC (84)3、信号对车辆的接口要求 (86)4、施工阶段的动车安全管理 (86)5、维护方案 (86)6、项目管理的经验与教训 (86)7、在信号系统中增加行车调度命令发布子系统（类似铁路CTC中行车调度命令发布系统）的可行性分析 (86)一、潜在供货方的情况1、合资情况2、中、外方的项目分工3、中方的项目实施能力3.1中电十四所十四所是从事国防电子科技研究和各类军用、民用电子系统工程及其装备的设计、开发、生产、安装、服务的大型综合性电子技术研究所；隶属于中国电子科技集团公司，是国内最大的综合性电子技术研究所。
