说明：1.计算下倾角时请输入天线挂高和与周边基站距离
2.计算时需要判断基站所处无线环境，郊区县城按照一般城区考虑
3.设置下倾角还要考虑基站主要覆盖的区域在小区范围中的位置，距离基站较近时，可以考虑加大下倾角1-2度
4.由于下倾角的计算方法，各个规划区不同。
请大家首先判断该站点所属的规划区。
例如：如果是密集城区的站点，带入密集市区的一列，输入天线挂高、根据基站站距列表，输入与周边基站的距离，则得到下倾角。
以此类推。
5.密集市区范围：北京东四环、南二环、西三环、北四环之间区域
6.一般市区：五环内除密集市区的区域，回龙观、天通苑、机场、亦庄等区域，郊区县县城按照一般城区处理
7.郊县道路主要指北京到京外高速公路、国道、郊区县间公路以及郊区县城周边区域
426.6667。
LTE网络仿真中天线初始下倾角计算方法探讨南作用;薛光达;宋春涛;乔云【期刊名称】《邮电设计技术》【年(卷),期】2013(000)012【摘要】讨论一种基于最近小区修正距离、挂高、技术等因素的算法，并通过无线网络仿真予以验证。
用以在网络建设中初始设置倾角参考使用。
%It discusses the algorithm based on correction distance to the nearest cell, height, technology and other factors. The results are verified by simulation of wireless network for the reference for setting initial angle of antenna in network construction.【总页数】5页(P38-42)【作者】南作用;薛光达;宋春涛;乔云【作者单位】中国联通网络技术研究院，北京100048;中国联通网络技术研究院，北京100048;中国联通网络技术研究院，北京100048;中国联通网络技术研究院，北京100048【正文语种】中文【中图分类】TN929.5【相关文献】1.Super NEC仿真计算技术在天线教学实验中的应用 [J], 赵林;柳超;朱婷婷2.现行准则下财务管理学中财务比率计算方法探讨 [J], 叶映红3.互联网+背景下虚拟仿真技术在计算机网络课程教学中的应用 [J], 吴凯4.互联网+背景下虚拟仿真技术在计算机网络课程教学中的应用 [J], 吴凯5.分布计算在机载天线辐射特性仿真分析中的应用 [J], 陈晨;张凯;郭陈江;许家栋因版权原因，仅展示原文概要，查看原文内容请购买。

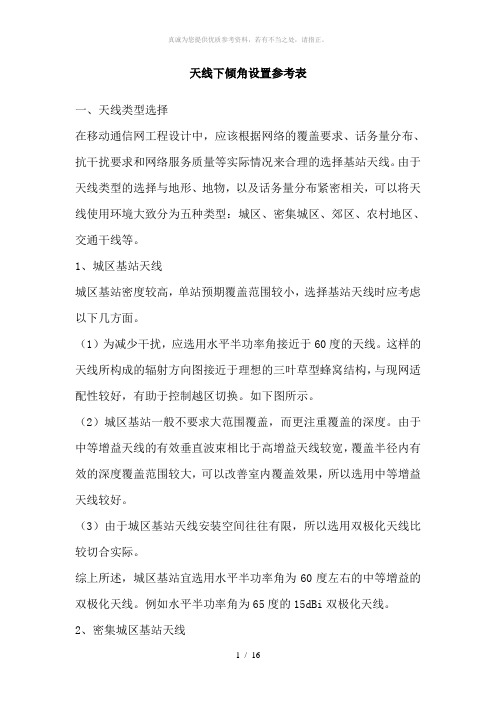

天线下倾角设置参考表一、天线类型选择在移动通信网工程设计中，应该根据网络的覆盖要求、话务量分布、抗干扰要求和网络服务质量等实际情况来合理的选择基站天线。
由于天线类型的选择与地形、地物，以及话务量分布紧密相关，可以将天线使用环境大致分为五种类型：城区、密集城区、郊区、农村地区、交通干线等。
1、城区基站天线城区基站密度较高，单站预期覆盖范围较小，选择基站天线时应考虑以下几方面。
（1）为减少干扰，应选用水平半功率角接近于60度的天线。
这样的天线所构成的辐射方向图接近于理想的三叶草型蜂窝结构，与现网适配性较好，有助于控制越区切换。
如下图所示。
（2）城区基站一般不要求大范围覆盖，而更注重覆盖的深度。
由于中等增益天线的有效垂直波束相比于高增益天线较宽，覆盖半径内有效的深度覆盖范围较大，可以改善室内覆盖效果，所以选用中等增益天线较好。
（3）由于城区基站天线安装空间往往有限，所以选用双极化天线比较切合实际。
综上所述，城区基站宜选用水平半功率角为60 度左右的中等增益的双极化天线。
例如水平半功率角为65度的15dBi双极化天线。
2、密集城区基站天线密集城区基站天线的选择与一般城区基站类似。
但由于密集城区基站站距往往只有400米到600 米，在使用水平半功率角为65度的15dBi 双极化天线，且天线有效挂高35 米的情况下，天线下倾角可能设置在14.0 度到11.5 度之间。
此时如果单纯采用机械下倾的方式，倾角过大将引起水平波束变宽，干扰增大，同时上副瓣也会引入较大干扰；而采用电子式倾角天线，则可以较好的解决波形畸变的问题，产生的干扰相对较小。
所以密集城区基站选用电子式倾角的水平半功率角为60 度左右的中等增益双极化天线较为合适。
3、农村地区基站天线在农村地区，鉴于话务量较小，预期覆盖面积较大的特点，选择基站天线时应考虑以下几方面。
(1)对于CDMA网络而言，为提高定向基站两扇区天线服务交叠区间的通信质量(交叠区内有宏观分集的效果)，增大交叠区面积，宜选用水平半功率角较大的天线。
说明：1.计算下倾角时请输入天线挂高和与周边基站距离
2.计算时需要判断基站所处无线环境，郊区县城按照一般城区考虑
3.设置下倾角还要考虑基站主要覆盖的区域在小区范围中的位置，距离基站较近时，可以考虑加
4.由于下倾角的计算方法，各个规划区不同。
请大家首先判断该站点所属的规划区。
例如：如果
5.密集市区范围：北京东四环、南二环、西三环、北四环之间区域
6.一般市区：五环内除密集市区的区域，回龙观、天通苑、机场、亦庄等区域，郊区县县城按照
7.郊县道路主要指北京到京外高速公路、国道、郊区县间公路以及郊区县城周边区域
426.6667
离基站较近时，可以考虑加大下倾角1-2度
所属的规划区。
例如：如果是密集城区的站点，带入密集市区的一列，输入天线挂高、根据基站站距列表，输入，郊区县县城按照一般城区处理
区县城周边区域
据基站站距列表，输入与周边基站的距离，则得到下倾角。
以此类推。
天线下倾角设置参考表一、天线类型选择在移动通信网工程设计中，应该根据网络的覆盖要求、话务量分布、抗干扰要求和网络服务质量等实际情况来合理的选择基站天线。
由于天线类型的选择与地形、地物，以及话务量分布紧密相关，可以将天线使用环境大致分为五种类型：城区、密集城区、郊区、农村地区、交通干线等。
1、城区基站天线城区基站密度较高，单站预期覆盖范围较小，选择基站天线时应考虑以下几方面。
（1）为减少干扰，应选用水平半功率角接近于60度的天线。
这样的天线所构成的辐射方向图接近于理想的三叶草型蜂窝结构，与现网适配性较好，有助于控制越区切换。
如下图所示。
（2）城区基站一般不要求大范围覆盖，而更注重覆盖的深度。
由于中等增益天线的有效垂直波束相比于高增益天线较宽，覆盖半径内有效的深度覆盖范围较大，可以改善室内覆盖效果，所以选用中等增益天线较好。
（3）由于城区基站天线安装空间往往有限，所以选用双极化天线比较切合实际。
综上所述，城区基站宜选用水平半功率角为60度左右的中等增益的双极化天线。
例如水平半功率角为65度的15dBi双极化天线。
2、密集城区基站天线密集城区基站天线的选择与一般城区基站类似。
但由于密集城区基站站距往往只有400米到600米，在使用水平半功率角为65度的15dBi 双极化天线，且天线有效挂高35米的情况下，天线下倾角可能设置在14.0度到11.5度之间。
此时如果单纯采用机械下倾的方式，倾角过大将引起水平波束变宽，干扰增大，同时上副瓣也会引入较大干扰；而采用电子式倾角天线，则可以较好的解决波形畸变的问题，产生的干扰相对较小。
所以密集城区基站选用电子式倾角的水平半功率角为60度左右的中等增益双极化天线较为合适。
3、农村地区基站天线在农村地区，鉴于话务量较小，预期覆盖面积较大的特点，选择基站天线时应考虑以下几方面。
（1）对于CDMA网络而言，为提高定向基站两扇区天线服务交叠区间的通信质量（交叠区内有宏观分集的效果），增大交叠区面积，宜选用水平半功率角较大的天线。
方法依据：
1、站点覆盖距离要进行严格控制，不要过覆盖，但也需要有一定的重叠覆盖，以上半功率角覆盖点（右图红点）覆盖到下一个站的2/3为界，计算出规划下倾角使用方法
1、根据站间距算合理的下倾角
（1）输入2个站点的经纬度，G列自动输出两个站点的站间距
（2）根据输入的J/K/L列天线挂高、垂直半功率角、现网下倾角，自动计算出近点、中点、远点覆盖距离（M、N、O列）
（3）根据G列的站间距，H列自动算出2/3站间距长度，P列根据2/3站间距、垂直半功率角和天线挂高（H、J、K列）自动算出下倾角。
天线方向角及下倾角测试天线方向角测试方法：使用仪器：指南针型号：DQY-1型指南针的工作环境要求：1．在使用指南针时应距离金属物体、金属管道、导线等2米以上，以免指南针自身磁场受其他磁场干扰，无法获取准确数据。
2．应在晴好天气使用，避免空气中过多的带电粒子对指南针造成影响。
3．使用时应在远离强磁场，如变压器、旋转电机、高压走廊等。
4．应避免在太阳黑子活跃期内使用，由于该期间地球磁场会发生偏转及磁暴现象，指南针获取数据与平时要存在较大差距。
5．在测试者使用指南针时，不要在其半径1米内使用手机通话，以免影响测试数据。
第一种测试方法1.测量者在待测天线正后方一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2.视线从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3.此时指南针黑针所指的刻度就是该天线的方位角；4.换另一名测试者重复上述步骤；或用另外一块表进行测量。
取得数据的平均值即第二种测试方法1．测量者在待测天线正前方一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2．从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针白针所指的刻度就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。
取得数据的平均值即第三种测试方法1．测量者在待测天线板面垂直方向一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板侧面水平，调节三脚架将指南针调至水平（或测量者手持）；2．指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针黑针所指的刻度加或减90度（在面向天线正面逆时针一侧加90度，顺时针减90度）就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。
下倾角=
站间距
站高
1097
6655515129877662014121098772517141210988302016131210994025201614131211503024201715141260
34
27
23
20
17
16
14
由距离算倾角射灯参数
定向天线参数站高（m)45站高（m)30距离(m)65距离(m)
381垂直波瓣宽度30垂直波瓣宽度6下倾角49.71275
下倾角7.5 6.5 5.5远点
郊区工业园区密集城区
上式是将天线的主瓣方向对准小区边缘时得出的，在实际的调整工作中，一般在由此得出的俯仰角角度的基础上再
上述的LTE对于网络结构的基本要求并不是绝对的，需要和实际的具体场景结
表1 理论下倾角
450其中：H-站高、D-最近站间距、b-天线的垂直波瓣宽度（可参见天线文件）
理论下倾角计算公式：
150200250300350400
5
4465566577687610971210813
12
9
由倾角算距离定向天线参数站高66水平覆盖距离站高（m)40楼间距D 85-246.315
倾角8垂直波瓣宽度50垂直波瓣宽度6下倾角10Dmin（m）########垂直覆盖距离82.29332
站高以下Dmax（m）457.2380.6325.8
82.29332
超过站高
郊区工业园区密集城区
由此得出的俯仰角角度的基础上再加上1-2度，使信号更有效地覆盖在本小区之内。
射灯垂直覆盖距离
场景结合起来。
500600800（可参见天线文件）。
天线下倾角的确定天线倾角的确定已知条件－－天线高度H，所希望得到的覆盖半径R，天线垂直平面的半功率角A。
需确定天线倾角B。
BHA/2CRtg(B-A/2)=H/R=>B=arctg(H/R)+A/2说明：不考虑路径损耗，D点功率电平是C点的一半，即小3dB。
由此计算覆盖半径不完全合理。
但是厂家只提供半功率角指标。
实际作天线倾角时，比B值大1－2度更合理些。
上式同样表明天线高度与小区覆盖半径的关系。
D例：设高度＝15，距离＝72，A为天线垂直面半功率角为8度（具体看天线型号），计算结果为：arctg(15/72)=0.2050.205*57.296=11.74arctg(15/72)＋A/2=0.205+A/2=11.74+4=15.74度（计算式中的57.296=1弧度. 1角度＝180/∏＝57.296度，0.205为弧度值，转换为角度：0.205*57.296=11.74），arctg(15/72)=0.205（这个公式算出来的天线主瓣是覆盖在小区边缘的，即覆盖在72米处，为控制小区覆盖范围需加上天线垂直面半功率角/2，再加上1－2度才能把信号完全控制在小区覆盖范围内）自由空间损耗公式计算：LS(dB)=32.45+20lgf(MHZ)+20lgd(KM)900(MHZ)计算结果：=20lg(4∏/C)+20lgf(MHZ)+20lgd(KM)=20lg(4∏/3)-160＋119.08+20lgd+60=12.44+20lgd+19.08=31.52+20lgd1800(MHZ)计算结果：=20lg(4∏/C)+20lgf(MHZ)+20lgd(KM)=20lg(4∏/3)-160+125.1+20lgd+60=12.44+ 25.1+20lgd=37.5+20lgd。
天线倾角计算小工具
以上计算的倾角没有考虑原有基站高度和倾角（因为联通提供的信息都不准假设均匀覆盖，考虑1/3的重叠区域计算出需要新建基站需要覆盖的距离，新站割接入网后，需要进行网络优化，原有基站的一些
天线的垂直波束宽度15dBi和17dBi的天线是不一样的，我做了修正。
需要覆盖距离
414
1440
1500
300
2100
972
ogleearth直接拉出）
和倾角（因为联通提供的信息都不准，全部是6度和3度，没有意义）
出需要新建基站需要覆盖的距离，再求反tg；作为初步估算。
的一些情况比如倾角会发生变化，仅供参考。
线是不一样的，我做了修正。
然后拆成两部分，你就按总下倾角12°及以下的机械倾角统一定为6°，12°以上的机械倾
然后总下倾角减去机械倾角就是电子倾角了
机械倾角统一定为8°。
