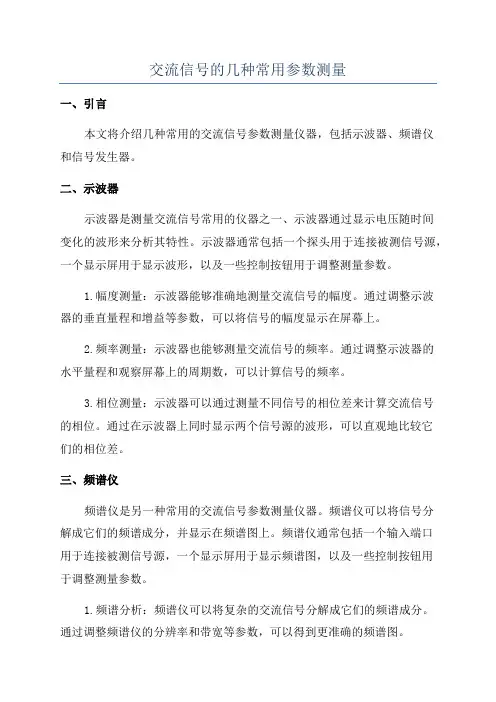

交流信号的几种常用参数测量一、引言本文将介绍几种常用的交流信号参数测量仪器,包括示波器、频谱仪和信号发生器。
二、示波器示波器是测量交流信号常用的仪器之一、示波器通过显示电压随时间变化的波形来分析其特性。
示波器通常包括一个探头用于连接被测信号源,一个显示屏用于显示波形,以及一些控制按钮用于调整测量参数。
1.幅度测量:示波器能够准确地测量交流信号的幅度。
通过调整示波器的垂直量程和增益等参数,可以将信号的幅度显示在屏幕上。
2.频率测量:示波器也能够测量交流信号的频率。
通过调整示波器的水平量程和观察屏幕上的周期数,可以计算信号的频率。
3.相位测量:示波器可以通过测量不同信号的相位差来计算交流信号的相位。
通过在示波器上同时显示两个信号源的波形,可以直观地比较它们的相位差。
三、频谱仪频谱仪是另一种常用的交流信号参数测量仪器。
频谱仪可以将信号分解成它们的频谱成分,并显示在频谱图上。
频谱仪通常包括一个输入端口用于连接被测信号源,一个显示屏用于显示频谱图,以及一些控制按钮用于调整测量参数。
1.频谱分析:频谱仪可以将复杂的交流信号分解成它们的频谱成分。
通过调整频谱仪的分辨率和带宽等参数,可以得到更准确的频谱图。
2.噪声测量:频谱仪可以测量交流信号中的噪声水平。
通过分析频谱图上的噪声特征,可以评估信号的噪声水平和噪声分布。
3.杂散分析:频谱仪可以分析交流信号中的杂散成分。
通过分析频谱图上的杂散特征,可以评估信号品质和杂散水平。
四、信号发生器信号发生器是一种用于产生标准信号的仪器。
它能够产生稳定、精确的交流信号,并且可以调整信号的幅度、频率和相位等参数。
信号发生器通常包括一个输出端口用于连接被测设备,一个显示屏用于显示信号参数,以及一些控制按钮用于调整信号参数。
1.幅度设置:信号发生器可以准确地设置交流信号的幅度。
通过调整信号发生器的幅度参数,可以产生所需的信号幅度。
2.频率设置:信号发生器可以准确地设置交流信号的频率。

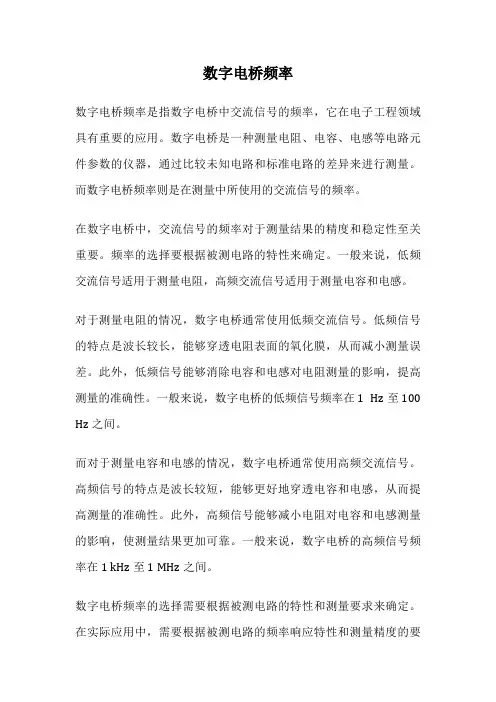

数字电桥频率数字电桥频率是指数字电桥中交流信号的频率,它在电子工程领域具有重要的应用。
数字电桥是一种测量电阻、电容、电感等电路元件参数的仪器,通过比较未知电路和标准电路的差异来进行测量。
而数字电桥频率则是在测量中所使用的交流信号的频率。
在数字电桥中,交流信号的频率对于测量结果的精度和稳定性至关重要。
频率的选择要根据被测电路的特性来确定。
一般来说,低频交流信号适用于测量电阻,高频交流信号适用于测量电容和电感。
对于测量电阻的情况,数字电桥通常使用低频交流信号。
低频信号的特点是波长较长,能够穿透电阻表面的氧化膜,从而减小测量误差。
此外,低频信号能够消除电容和电感对电阻测量的影响,提高测量的准确性。
一般来说,数字电桥的低频信号频率在1 Hz至100 Hz之间。
而对于测量电容和电感的情况,数字电桥通常使用高频交流信号。
高频信号的特点是波长较短,能够更好地穿透电容和电感,从而提高测量的准确性。
此外,高频信号能够减小电阻对电容和电感测量的影响,使测量结果更加可靠。
一般来说,数字电桥的高频信号频率在1 kHz至1 MHz之间。
数字电桥频率的选择需要根据被测电路的特性和测量要求来确定。
在实际应用中,需要根据被测电路的频率响应特性和测量精度的要求来选择合适的数字电桥频率。
同时,还需要考虑到数字电桥本身的工作频率范围和测量范围。
数字电桥频率是数字电桥中交流信号的频率,对于测量结果的准确性和稳定性具有重要影响。
低频信号适用于测量电阻,高频信号适用于测量电容和电感。
在实际应用中,需要根据被测电路的特性和测量要求来选择合适的数字电桥频率,以获得准确可靠的测量结果。

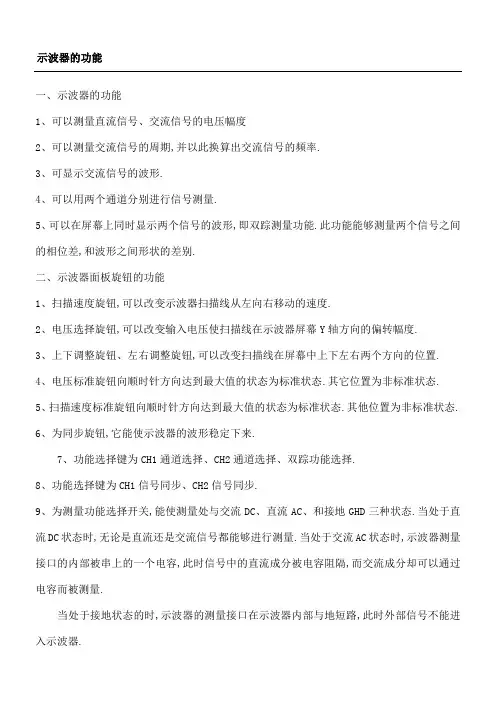

示波器的功能一、示波器的功能1、可以测量直流信号、交流信号的电压幅度2、可以测量交流信号的周期,并以此换算出交流信号的频率.3、可显示交流信号的波形.4、可以用两个通道分别进行信号测量.5、可以在屏幕上同时显示两个信号的波形,即双踪测量功能.此功能能够测量两个信号之间的相位差,和波形之间形状的差别.二、示波器面板旋钮的功能1、扫描速度旋钮,可以改变示波器扫描线从左向右移动的速度.2、电压选择旋钮,可以改变输入电压使扫描线在示波器屏幕Y轴方向的偏转幅度.3、上下调整旋钮、左右调整旋钮,可以改变扫描线在屏幕中上下左右两个方向的位置.4、电压标准旋钮向顺时针方向达到最大值的状态为标准状态.其它位置为非标准状态.5、扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态.其他位置为非标准状态.6、为同步旋钮,它能使示波器的波形稳定下来.7、功能选择键为CH1通道选择、CH2通道选择、双踪功能选择.8、功能选择键为CH1信号同步、CH2信号同步.9、为测量功能选择开关,能使测量处与交流DC、直流AC、和接地GHD三种状态.当处于直流DC状态时,无论是直流还是交流信号都能够进行测量.当处于交流AC状态时,示波器测量接口的内部被串上的一个电容,此时信号中的直流成分被电容阻隔,而交流成分却可以通过电容而被测量.当处于接地状态的时,示波器的测量接口在示波器内部与地短路,此时外部信号不能进入示波器.10、为亮度调整旋钮,可以调整图像的亮度.11、为聚焦调整旋钮,可以使图像变得精细.三、示波器对被测电压进行读数的方法1、测量电压的读数示波器扫描线在Y轴方向偏离一个方格,被测量的电压值就等于电压选择旋钮所指示的电压.信号电压使示波器扫描线在Y轴方向偏离的格数乘以电压选择旋钮所指示的电压,就等于这个信号的电压值.2、测量交流电压的周期示波器扫描线在X轴方向每移动一个方格,所经过的时间就等于扫描速度旋钮所指示的时间.交流电压一个完整的波形在示波器X轴方向所占用的格数乘以扫描速度旋钮所指示的时间,就等于这个交流电压的周期.。

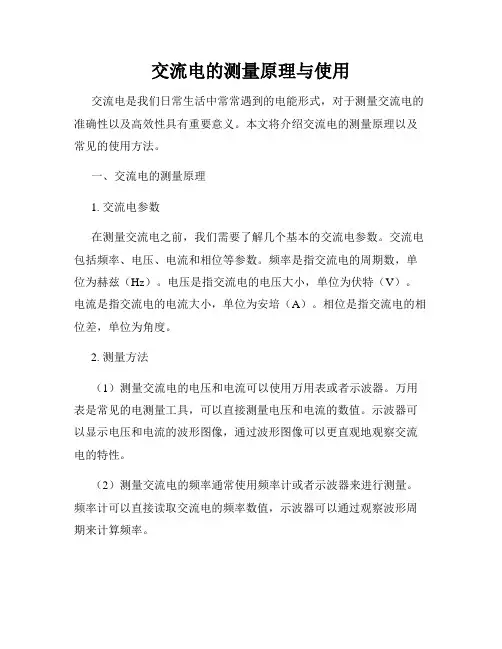

交流电的测量原理与使用交流电是我们日常生活中常常遇到的电能形式,对于测量交流电的准确性以及高效性具有重要意义。
本文将介绍交流电的测量原理以及常见的使用方法。
一、交流电的测量原理1. 交流电参数在测量交流电之前,我们需要了解几个基本的交流电参数。
交流电包括频率、电压、电流和相位等参数。
频率是指交流电的周期数,单位为赫兹(Hz)。
电压是指交流电的电压大小,单位为伏特(V)。
电流是指交流电的电流大小,单位为安培(A)。
相位是指交流电的相位差,单位为角度。
2. 测量方法(1)测量交流电的电压和电流可以使用万用表或者示波器。
万用表是常见的电测量工具,可以直接测量电压和电流的数值。
示波器可以显示电压和电流的波形图像,通过波形图像可以更直观地观察交流电的特性。
(2)测量交流电的频率通常使用频率计或者示波器来进行测量。
频率计可以直接读取交流电的频率数值,示波器可以通过观察波形周期来计算频率。
(3)测量交流电的相位差需要使用示波器。
示波器可以同时显示两路交流电信号的波形图像,通过观察波形的相对位置来计算相位差。
二、交流电的使用1. 家庭用电交流电在家庭用电中发挥着重要的作用。
我们通过插座接入交流电,来为家中的电器提供电能。
在使用交流电时,需要注意电压的稳定性和适配器的选择。
不同国家和地区的电网电压标准不同,需要使用适配器进行电压转换。
2. 工业生产交流电在工业生产中也占据了重要地位。
许多机器设备需要交流电来提供动力。
同时,工业生产中还需要对交流电进行测量和监控,以确保电能的稳定性和安全性。
3. 通信技术现代通信技术中也广泛应用了交流电。
例如,电话、电视、无线网络等通信设备都需要交流电来提供动力和信号传输。
交流电的测量和控制在通信技术中也十分重要,可以确保通信设备的正常运行。
4. 医疗设备医疗设备中许多设备都需要交流电来进行工作。
例如,X射线机、心电图仪等医疗设备都需要交流电来进行电能供应和信号传输。
同时,对于医疗设备的测量和监控也需要使用交流电测量仪器来保证操作的准确性和安全性。

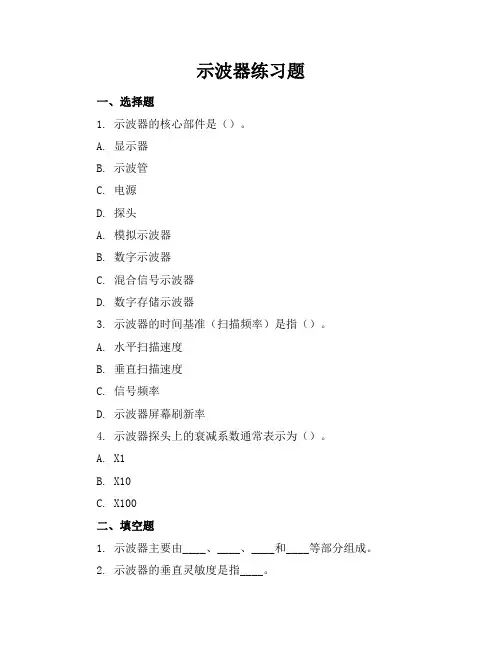

示波器练习题一、选择题1. 示波器的核心部件是()。
A. 显示器B. 示波管C. 电源D. 探头A. 模拟示波器B. 数字示波器C. 混合信号示波器D. 数字存储示波器3. 示波器的时间基准(扫描频率)是指()。
A. 水平扫描速度B. 垂直扫描速度C. 信号频率D. 示波器屏幕刷新率4. 示波器探头上的衰减系数通常表示为()。
A. X1B. X10C. X100二、填空题1. 示波器主要由____、____、____和____等部分组成。
2. 示波器的垂直灵敏度是指____。
3. 示波器的水平灵敏度是指____。
4. 在使用示波器测量信号时,探头上的____必须与被测信号匹配。
三、判断题1. 示波器可以测量交流信号和直流信号。
()2. 示波器的探头可以直接接触被测电路,无需接地。
()3. 示波器的扫描频率越高,屏幕上显示的波形越稳定。
()4. 示波器的时间基准(扫描频率)与被测信号的频率无关。
()四、简答题1. 简述示波器的基本原理。
2. 请列举三种常见的示波器探头类型,并说明它们的特点。
3. 如何使用示波器测量交流信号的频率和幅度?4. 在使用示波器进行测量时,为什么要进行探头补偿?五、综合题1. 某模拟示波器的水平扫描速度为1ms/div,垂直灵敏度为1V/div,已知探头衰减系数为X10。
当观察到屏幕上的波形为10个周期,占据4个格子时,求被测信号的频率和峰峰值。
(1)频率:10kHz,峰峰值:5V(2)频率:1MHz,峰峰值:200mV(3)频率:100MHz,峰峰值:1V3. 使用示波器观察一个方波信号,发现波形出现顶部和底部失真,请分析可能的原因,并提出解决方法。
六、案例分析题1. 某工程师使用示波器测量一个未知频率的信号,设置水平扫描速度为5μs/div,观察到波形在屏幕上重复了4次。
请根据这些信息计算未知信号的频率。
2. 在一个电路调试过程中,工程师使用示波器观察到一个正弦波信号,垂直灵敏度为2V/div,波形峰峰值占据了3个格子。
万用表测hz方法
万用表是电工和电子爱好者常用的一种电测量仪器,可以用来测量电压、电流、电阻等参数,还可以进行频率测量。
以下是使用万用表进行频率测量的方法:
1. 选择测量范围:在进行频率测量之前,需要根据待测信号的频率选择合适的测量范围。
通常,万用表会提供几个不同的频率测量范围,例如1Hz-10Hz、10Hz-100kHz、100kHz-1MHz等。
选择合适的测量范围可以确保测量的准确性和稳定性。
2. 连接测量端口:将万用表的探头连接到待测信号的输出端口上。
通常,万用表的探头会有两个不同的接口,一个是用来测量交流信号的,另一个是用来测量直流信号的。
在连接时,需要根据待测信号的性质选择合适的接口。
3. 调整万用表:在使用万用表进行频率测量之前,需要先调整万用表。
将万用表的旋钮拨到交流电压档位,然后调整测量范围,使测量范围与待测信号的频率范围相匹配。
4. 读取频率值:将万用表与待测信号连接后,万用表会自动显示出待测信号的频率值。
如果万用表显示的频率值与待测信号的实际频率值有偏差,需要进行调整。
需要注意的是,在进行频率测量时,要确保待测信号的波形是标准的正弦波,否则测量结果可能会有误差。
此外,万用表的准确度也会影响测量结果,所以在使用过程中需要定期进行校准和维护。
交流信号有效值的测量在现代通信领域中,交流信号的有效值是一个非常重要的参数。
有效值可以用来描述交流信号的振幅大小,从而评估信号的强弱或是稳定性。
本文将介绍交流信号有效值的测量方法和相关概念,以帮助读者更好地理解和应用有效值测量。
我们需要了解什么是交流信号。
交流信号是指在一定时间内,信号的电压或电流大小呈现周期性变化的情况。
例如,交流电压的波形通常为正弦波或方波。
而直流信号则是一种恒定电压或电流大小的信号。
交流信号与直流信号的主要区别在于交流信号具有周期性变化的特点。
在测量交流信号有效值时,我们通常使用均方根值来表示。
均方根值是指信号的平方平均值再开根号。
它可以反映交流信号的振幅大小,不受信号波形的影响。
例如,对于一个正弦波信号,其均方根值等于其峰值的一半。
均方根值的单位与信号的单位相同,通常为伏特(V)或安培(A)。
测量交流信号有效值的方法有多种,下面我们将介绍两种常用的方法。
第一种方法是使用示波器进行测量。
示波器是一种用于观察和测量电信号的仪器。
通过连接示波器的探头到信号源上,我们可以在示波器的屏幕上观察到信号的波形。
示波器通常可以直接测量信号的有效值,并显示在屏幕上。
这种方法简单直观,适用于频率较低的信号测量。
第二种方法是使用电压表或电流表进行测量。
这种方法适用于频率较高的信号测量,例如无线电频率或高速数字信号。
我们可以将电压表或电流表连接到信号源上,通过选择交流测量模式,仪器会自动测量信号的有效值并显示出来。
这种方法比较灵活方便,适用于各种交流信号的测量。
除了示波器和电压表、电流表,还有其他一些专用的仪器可以用于交流信号有效值的测量,例如频谱分析仪、多用途测试仪等。
这些仪器在不同的应用场景下具有不同的优势和适用性。
在实际应用中,交流信号有效值的测量非常重要。
它可以用于评估信号的强弱、稳定性和质量。
例如,在电力系统中,有效值的测量可以用于评估电压或电流的稳定性,以保证电力系统的正常运行。
在通信系统中,有效值的测量可以用于评估信号的强度和质量,以保证通信的可靠性和稳定性。
电子设计竞赛专项培训主讲人:侯长波电工电子实验教学示范中心主讲人:侯长波2013年7月目录☐LCR 测量原理☐频率、周期、相位、幅度测量原理☐实用电子测量电路☐其他测量主讲人:侯长波2013年7月电子测量概述☐电子测量的定义:电子测量主要是运用电子科学的原理、方法和设备对各种电量、电信号及电路元器件的特性和参数进行测量,同时还可以通过各种传感器把非电量转换成电量来进行测量。
☐电量测量分以下方面:电能量测量,包括各种频率、波形下的电压、电流和功率等的测量。
电信号特性测量,包括波形、频率、周期、相位、失真度、调幅度、调频指数及数字信号的逻辑状态等的测量。
电路元器件参数测量,包括电阻、电容、电感、阻抗、品质因数及电子器件的参数等的测量。
电子设备的性能测量,包括增益、衰减、灵敏度、频率特性和噪声指数等的测量。
☐在上述测量中,以频率、时间、电压、相位、阻抗等基本电参数的测量更为重要,它们是其他参数测量的基础。
☐电子测量发展趋势:小型化、智能化。
主讲人:侯长波2013年7月电子测量概述☐测量误差:测量值(或称测得值、测值)与真值之差。
用下式表示:误差=测量值-真值。
☐在《通用计量术语及定义》中,真值是“与给定的特定量的定义一致的值”,并注明:量的真值只有通过完善的测量才有可能获得;真值按其本性是不确定的;与给定的特定量的定义一致的值不一定只有一个。
☐真值是一个理想的概念,实际上对“真值”的应用通常有以下方法:真值可由理论给出或由国际计量统一定义给出。
用约定真值代替真值。
约定真值也称为最佳估计值。
在实际测量中常把高一级至数级的基准或测量仪器测得的实际值作为真值使用。
“实际值”不是真值,但它接近真值,可作为“约定真值”。
由于真值不能确定,因此“误差”只是定性的概念,从而引入不以真值为前提条件又能定量计算的“不确定度”的概念。
主讲人:侯长波2013年7月误差的表示方法☐测量误差通常采用绝对误差和相对误差两种表示方法。

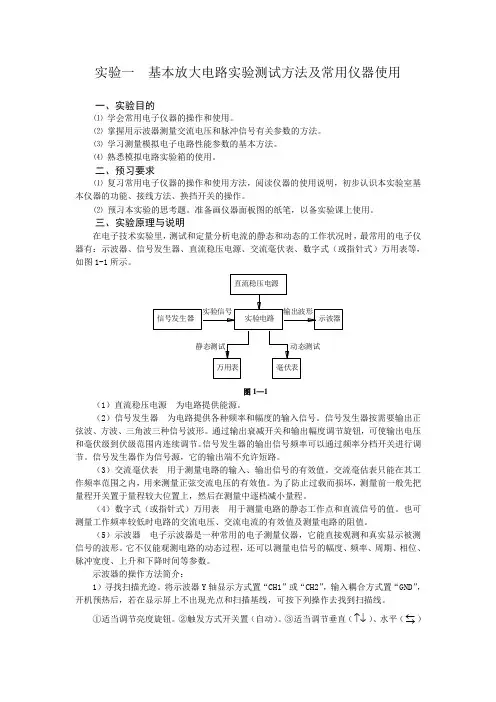

实验一 基本放大电路实验测试方法及常用仪器使用一、实验目的⑴ 学会常用电子仪器的操作和使用。
⑵ 掌握用示波器测量交流电压和脉冲信号有关参数的方法。
⑶ 学习测量模拟电子电路性能参数的基本方法。
⑷ 熟悉模拟电路实验箱的使用。
二、预习要求⑴ 复习常用电子仪器的操作和使用方法,阅读仪器的使用说明,初步认识本实验室基本仪器的功能、接线方法、换挡开关的操作。
⑵ 预习本实验的思考题。
准备画仪器面板图的纸笔,以备实验课上使用。
三、实验原理与说明在电子技术实验里,测试和定量分析电流的静态和动态的工作状况时,最常用的电子仪器有:示波器、信号发生器、直流稳压电源、交流毫伏表、数字式(或指针式)万用表等,如图1-1所示。
信号发生器实验电路示波器直流稳压电源万用表毫伏表实验信号输出波形静态测试动态测试图1—1(1)直流稳压电源 为电路提供能源。
(2)信号发生器 为电路提供各种频率和幅度的输入信号。
信号发生器按需要输出正弦波、方波、三角波三种信号波形。
通过输出衰减开关和输出幅度调节旋钮,可使输出电压和毫伏级到伏级范围内连续调节。
信号发生器的输出信号频率可以通过频率分档开关进行调节。
信号发生器作为信号源,它的输出端不允许短路。
(3)交流毫伏表 用于测量电路的输入、输出信号的有效值。
交流毫估表只能在其工作频率范围之内,用来测量正弦交流电压的有效值。
为了防止过载而损坏,测量前一般先把量程开关置于量程较大位置上,然后在测量中逐档减小量程。
(4)数字式(或指针式)万用表 用于测量电路的静态工作点和直流信号的值。
也可测量工作频率较低时电路的交流电压、交流电流的有效值及测量电路的阻值。
(5)示波器 电子示波器是一种常用的电子测量仪器,它能直接观测和真实显示被测信号的波形。
它不仅能观测电路的动态过程,还可以测量电信号的幅度、频率、周期、相位、脉冲宽度、上升和下降时间等参数。
示波器的操作方法简介:1)寻找扫描光迹。
将示波器Y 轴显示方式置“CH1”或“CH2”,输入耦合方式置“GND ”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线。
交流参数的测量方法"交流参数的测量方法"通常涉及测量电路、系统或设备的电流、电压、功率和频率等参数,这些参数是描述交流电路行为的关键指标。
以下是一些常见的交流参数测量方法:1.电流测量:电流测量可以通过使用电流表(电流表、电流夹持器)在电路中测量电流。
对于小电流,可以使用电流表,而对于大电流,电流夹持器(电流钳)可能是更方便的选择。
电流的测量需要在电路中引入一个电流测量设备,并将其连接到要测量的电流路径。
2.电压测量:电压测量通常使用数字万用表或示波器。
万用表可以用于测量电路中的静态电压,而示波器则能够显示电压随时间的变化。
在交流电路中,由于电压是随时间变化的,因此示波器是一种常见的工具,可以帮助观察交流信号的波形和特征。
3.功率测量:交流电路的功率测量涉及到有功功率、无功功率和视在功率的测量。
功率测量设备包括功率表、功率计和示波器。
这些设备可以用于测量电路中的功率分布,并确定有功功率、无功功率以及功率因数等参数。
4.频率测量:频率是交流电路中一个重要的参数。
频率计或频率计数器是常用于测量交流信号频率的工具。
示波器也可以用于观察信号的周期,并从中计算频率。
5.相位测量:相位是描述信号在时间上的偏移的参数。
示波器可以用于测量信号的相位差,特别是在比较两个信号时。
相位差通常以度或弧度表示。
6.阻抗测量:阻抗是交流电路中的另一个重要参数。
阻抗测量可以通过阻抗测量仪器进行,例如阻抗分析仪或网络分析仪。
7.谐波分析:交流电路中的谐波分析是评估信号中各阶谐波的相对大小的过程。
谐波分析仪可以用于测量和分析交流电路中的谐波成分。
这些测量方法通常需要使用适当的仪器和设备,以确保准确度和可靠性。
在进行电气测量时,确保遵循安全操作规程,并根据测量任务选择适当的工具和设备。
用数字万用表测量低频交流信号的技巧[摘要] 数字万用表功能强大,具有测量交直流电压、交直流电流、直流电阻等五大功能,其使用日益普及,本文对数字万用表测量低频交流信号的技巧进行了探讨。
[关键词] 数字万用表测量低频信号技巧大多数现代万用表可测量频率低至20 Hz 的AC信号。
但有些应用要求测量更低频率的信号。
为进行这样的测量,需要选择适合的万用表,并进行适宜的配置。
例如:Agilent 34410A 和34411A 万用表使用数字采样技术,可进行低至3 Hz 的真有效值测量。
它通过数字方法在慢滤波器时把稳定时间提高到2.5 s,为进行最好的测量,我们要注意:1. 设置正确的AC 滤波器。
滤波器用于平滑真有效值转换器的输出。
在频率低于20 Hz时,正确的设置是LOW。
在LOW滤波器设置时,通过插入2.5 s 延迟保证万用表稳定。
用如下命令设置低滤波器。
VOLTage:AC:BANDwidth MIN2. 如果知道被测信号的最大电平,应设置手动量程,以帮助加快测量。
每次低频测量的较长稳定时间将会显著减慢自动量程。
这时最好设置手动量程。
3. 34401A 用一个隔直流电容器阻断AC RMS 转换器测量直流信号。
从而允许万用表用最好的量程测量AC 成份。
在测量具有高输出阻抗的源时,为保证隔直流电容器的稳定,需要保证有充裕的时间。
稳定时间不受AC 信号频率影响,但会受DC 信号中任何变化的影响。
Agilent 3458A 有三种测量AC RMS 电压的方法; 它的同步采样模式能测量低至1 Hz 的信号。
为把万用表配置为进行低频测量:1. 选择同步采样模式:SETACV: SYNC2. 在使用同步采样模式时,对于ACV 和ACDCV 功能,输入信号是DC 耦合的。
在ACV 功能时,用数学方法把DC 成分从读数中扣除。
这是重要的考虑,因为组合的AC 和DC 电压电平可能造成过载条件,即使AC电压本身并未超载。
3. 选择适宜的量程可加快测量,因为测量低频信号时,自动量程特性会造成延迟。
测频率的方法
在进行频率测量时,我们需要选择合适的方法来确保准确性和
可靠性。
下面将介绍几种常用的测频率方法。
首先,最常见的方法是使用频率计进行测量。
频率计是一种专
门用于测量信号频率的仪器,它可以直接显示信号的频率大小。
在
使用频率计进行测量时,我们需要将被测信号输入到频率计的输入端,然后读取频率计显示的数值即可得到信号的频率。
其次,我们还可以使用示波器进行频率测量。
示波器是一种用
于观察信号波形的仪器,它可以通过观察信号波形的周期来间接测
量信号的频率。
在使用示波器进行频率测量时,我们需要将被测信
号输入到示波器的输入端,然后调整示波器的时间基准和垂直增益,观察信号波形的周期,并根据周期来计算信号的频率。
另外,我们还可以使用频率计数器进行频率测量。
频率计数器
是一种用于测量信号频率的仪器,它可以通过对信号的周期进行计
数来得到信号的频率。
在使用频率计数器进行频率测量时,我们需
要将被测信号输入到频率计数器的输入端,然后启动计数器进行计数,最后根据计数结果来计算信号的频率。
除了以上介绍的几种方法外,还有一些其他的测频率方法,如
使用频率合成器进行频率测量、使用计算机进行频率测量等。
在选
择测频率方法时,我们需要根据具体的测量要求和条件来进行选择,以确保测量结果的准确性和可靠性。
总的来说,测量频率是电子技术中常见的工作之一,选择合适
的测频率方法对于确保测量结果的准确性和可靠性至关重要。
希望
以上介绍的几种方法能够对大家在实际工作中的频率测量工作有所
帮助。
频率表工作原理频率表是一种用来测量电信号频率的仪器,它可以测量交流电路中的频率,也可以测量振动系统中的频率。
频率表的工作原理主要是利用电磁感应和振动系统的共振现象来实现的。
首先,我们来看一下频率表的电磁感应原理。
当频率表的测量端与待测信号相连时,待测信号会在测量端产生感应电流。
根据法拉第电磁感应定律,感应电流会产生磁场,这个磁场会对频率表内部的感应线圈产生感应电动势。
通过测量这个感应电动势的大小,就可以确定待测信号的频率。
其次,频率表的工作原理还涉及到振动系统的共振现象。
在频率表内部,通常会有一个振动系统,它可以通过电磁感应来产生振动。
当频率表测量端与待测信号相连时,振动系统会受到激励,如果待测信号的频率与振动系统的固有频率相近,就会发生共振现象,振动系统的振幅会急剧增大。
通过测量振动系统的振幅变化,就可以确定待测信号的频率。
总的来说,频率表的工作原理是基于电磁感应和振动系统的共振现象。
通过测量感应电动势或振动系统的振幅变化,就可以准确地确定待测信号的频率。
这种工作原理使得频率表成为电子测量领域中不可或缺的仪器之一,它在通信、无线电、音频等领域都有着广泛的应用。
除了电磁感应和振动系统的原理,频率表的工作还涉及到信号处理和显示。
在测量信号的过程中,频率表会对信号进行放大、滤波、数字化等处理,然后将处理后的信号显示在仪表盘上。
这些信号处理和显示的原理不同于电磁感应和振动系统,但它们同样重要,能够帮助用户更直观地了解待测信号的频率特性。
在使用频率表时,我们需要注意一些问题。
首先,要选择合适的测量范围和精度,确保待测信号在频率表的测量范围内,并且能够满足精度要求。
其次,要注意测量端的接线是否正确,避免接错导致测量错误。
最后,要定期校准和维护频率表,确保其测量结果的准确性和稳定性。
总之,频率表是一种利用电磁感应和振动系统的原理来测量信号频率的仪器。
它在电子测量领域有着广泛的应用,能够准确地测量不同领域的信号频率,为工程师和科研人员提供了重要的测量手段。
测频率的方法在日常生活和科学研究中,测量频率是一项非常重要的工作。
频率是指在单位时间内发生的事件次数,它可以用来描述各种周期性现象,如声音的频率、电磁波的频率等。
在不同的领域,测量频率的方法也各有不同,下面将介绍几种常见的测频率的方法。
首先,最常见的测频率的方法之一是使用频率计。
频率计是一种专门用来测量频率的仪器,它可以通过不同的传感器或探头来接收信号,并将其转换成频率显示在仪器的屏幕上。
使用频率计可以快速、准确地测量信号的频率,适用于各种频率范围的测量任务。
其次,另一种常见的测频率的方法是使用示波器。
示波器是一种可以显示信号波形的仪器,通过观察波形的周期来确定信号的频率。
示波器可以直观地显示信号的频率特征,适用于需要观察信号波形的测量任务。
此外,还可以使用频谱分析仪来测量频率。
频谱分析仪是一种可以将信号分解成不同频率成分的仪器,通过观察信号的频谱图来确定信号的频率。
频谱分析仪可以帮助我们了解信号的频率分布特征,适用于需要分析信号频谱的测量任务。
除了以上介绍的仪器外,还可以通过数学方法来测量频率。
例如,可以利用傅里叶变换将信号从时域转换到频域,通过观察频谱图来确定信号的频率成分。
数学方法可以帮助我们深入理解信号的频率特征,适用于需要进行信号处理和分析的测量任务。
综上所述,测量频率是一项重要的工作,在不同的测量任务中可以选择不同的方法来进行测量。
通过使用频率计、示波器、频谱分析仪以及数学方法,可以快速、准确地测量信号的频率,为科学研究和工程应用提供有力的支持。
希望以上介绍的测频率的方法对大家有所帮助。
测量信号频率的技巧测量信号频率是电子测量中一个非常常见且重要的任务。
在实际测量中,可以采用多种技巧来准确测量信号的频率。
下面将介绍一些常用的测量信号频率的技巧。
1. 使用频率计测量:频率计是一种专门用于测量信号频率的仪器。
通过将待测信号输入频率计,它可以直接显示信号的频率。
频率计的测量原理通常是基于时间间隔测量或周期测量。
时间间隔测量利用输入信号在一个固定时间内的波形周期数来计算频率,而周期测量则是直接测量输入信号的周期。
频率计的优点是测量精度高,适用于广泛的频率范围。
2. 使用频谱分析仪测量:频谱分析仪是另一种常用的测量信号频率的工具。
频谱分析仪通过对输入信号进行频谱分析,将信号在频域上的特性显示为频谱图。
频谱图可以清楚地显示信号的频率成分及其相对强度。
通过读取频谱图上的峰值位置,可以准确测量信号的频率。
频谱分析仪适用于复杂信号的频率测量,例如包含多个频率成分的信号。
3. 使用占空比测量:占空比是指周期性信号在一周期内的高电平时间与周期时间的比值。
对于非正弦波形的信号,可以通过测量占空比来间接测量信号频率。
当周期固定时,频率越高,单位时间内的周期数越多,从而高电平时间相对减少,占空比也相应减小。
因此,通过测量信号的占空比,可以推算出信号的频率。
4. 使用频率合成器测量:频率合成器是一种可以产生高稳定度、可编程频率的信号源。
通过使用频率合成器,可以将待测频率与合成器输出频率进行比较,从而准确测量信号的频率。
通常通过不断调整合成器的频率,使得合成器输出频率与待测频率相等,然后读取合成器上的频率设置值就可以得到准确的频率测量结果。
5. 使用信号源进行锁相测量:锁相测量是一种基于相位比较的频率测量方法。
它通过将待测信号与参考信号进行相位比较,从而测量信号的频率。
使用信号源可以产生一个可调频率的参考信号,然后将参考信号与待测信号进行相位比较,通过测量相位差的变化,可以计算出待测信号的频率。
综上所述,测量信号频率的技巧有很多种。
指针式频率表是一种用于测量频率的仪器,通常由指针、刻度盘和电路组成。
它可以测量交流电信号的频率,也可以测量直流电信号的平均值。
指针式频率表的工作原理是利用电子元件(如电子管、晶体管、集成电路等)对输入信号进行处理,然后通过机械传动将测量结果反映在指针上。
在使用指针式频率表时,需要将待测信号连接到仪器的输入端,然后调节仪器的校准旋钮,使指针指向刻度盘上的正确位置,从而得出待测信号的频率或平均值。
指针式频率表的优点是结构简单、使用方便、测量精度高等,因此在过去广泛应用于电子、通信、广播等领域。
然而,随着数字技术的发展和普及,数字频率计等新型测量仪器逐渐取代了指针式频率表的地位。

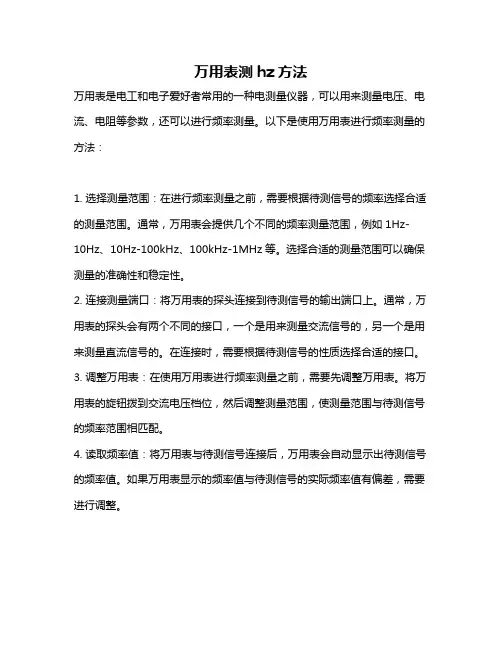

万用表频率档使用方法万用表是一种常用的电子测试仪器,它可以测量电压、电流、电阻等电学量。
在使用万用表时,我们需要选择合适的测量范围和测量档位,以确保测量结果的准确性。
其中,频率档是万用表中比较重要的一个档位,下面我们来了解一下万用表频率档的使用方法。
我们需要了解什么是频率。
频率是指单位时间内发生的周期性事件的次数,通常用赫兹(Hz)作为单位。
在电学中,频率是指交流电信号中正弦波形的周期性变化次数,也就是电信号的频率。
因此,在测量交流电信号时,我们需要使用万用表的频率档。
万用表的频率档通常有多个档位可供选择,如1Hz、10Hz、100Hz、1kHz、10kHz等。
在选择频率档时,我们需要根据被测信号的频率范围来选择合适的档位。
如果被测信号的频率较低,我们可以选择低频率档位,如1Hz或10Hz;如果被测信号的频率较高,我们则需要选择高频率档位,如1kHz或10kHz。
在使用万用表的频率档时,我们需要注意以下几点:1. 选择合适的频率档位。
如前所述,我们需要根据被测信号的频率范围来选择合适的档位,以确保测量结果的准确性。
2. 连接正确的测量端口。
在测量交流电信号时,我们需要将被测信号的正负极分别连接到万用表的正负极端口上,以确保测量结果的准确性。
3. 注意测量范围。
在使用频率档时,我们需要注意万用表的测量范围,以避免超出范围导致测量不准确或损坏万用表。
4. 注意测量精度。
在使用频率档时,我们需要注意万用表的测量精度,以确保测量结果的准确性。
万用表的频率档是测量交流电信号时必不可少的一个档位,我们需要选择合适的档位、连接正确的测量端口、注意测量范围和测量精度,以确保测量结果的准确性。
#include <reg52.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
sfr P1ASF = 0X9D; //P1口选择功能寄存器
sfr ADC_CONTR= 0XBC; //ADC控制寄存器
sfr ADC_RES = 0XBD; //ADC转换结果寄存器高sfr ADC_RESL = 0XBE; //ADC转换结果寄存器低sbit rs=P1^0;
sbit en=P1^1;
float result,max,v=5.00,result1,result2;
unsigned long q=0,fre;
uchar r[10],sta,p=0,i;
/*延时函数*/
void delay(uint z)
{
uint x,y;
for (x=0;x<z;x++)
for (y=0;y<140;y++);
}
void write_data(uchar shuju)
{
//rw=0;
rs=1;
P0=shuju;
delay(5);
en=1;
delay(5);
en=0;
}
void write_fre(unsigned long pin) //写入频率函数{
uchar ge ,shi,bai,qian,wan,shiwan;
ge=pin%10/1;
shi=pin%100/10;
bai=pin%1000/100;
qian=pin%10000/1000;
wan=pin%100000/10000;
shiwan=pin%1000000/100000;
write_data(shiwan+48);
delay(5);
write_data(wan+48);
delay(5);
write_data(qian+48);
delay(5);
write_data(bai+48);
delay(5);
write_data(shi+48);
delay(5);
write_data(ge+48);
delay(5);
}
void write_com(uchar com) //写命令函数{
rs=0;
P0=com;
delay(5);
en=1;
delay(5);
en=0;
}
void init_lcd()//初始化液晶
{
write_com(0x38);//显示设置模式// delay(5);
write_com(0x06);//数据指针加1
delay(5);
//write_com(0x01);//清屏函数
//delay(5);
write_com(0x0e);//显示光标
// delay(5);
write_com(0x80);
// delay(5);
}
void write_rank(float temp)
{
uint ranb;
uchar j;
temp*=10000;
ranb=(uint)temp;
r[0]='U';
r[1]='p';
r[2]=':';
r[3]=ranb/10000%10+48;
r[4]='.';
r[5]=ranb/1000%10+48;
r[6]=ranb/100%10+48;
r[7]=ranb/10%10+48;
r[8]=ranb%10+48;
r[9]='V';
write_com(0x80+0x40);
for(j=0;j<9;j++)
{
write_data(r[j]);
delay(5);
}
}
void init_timer0()
{
ET0=1; //打开定时器0中断
TMOD=0x01;; //设置为模式1
TH0=(65536-50000)/256;
TL0=(65536-50000)%256; //50MS
TF0=0;
}
void init_int0()
{
EA=1;//打开总中断
IT0=1; //设置外部中断0为边沿触发方式}
void timer0() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256; //50MS
++p;
}
void int0() interrupt 0
{
++q; //脉冲次数
}
/*AD设置函数*/
void ADC_init() //AD转换初始化
{
ADC_CONTR|=0X80; //打开ADC转换电源delay(5);
ADC_CONTR=0xef;
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
}
void main()
{
init_lcd();
init_timer0();
while(1)
{
uint n=5000;
sta=0;
max=0;
while(n--)
{ //write_com(0x01);
ADC_init();
while(!(sta=ADC_CONTR&0x10));
//ADC_CONTR&=0x7f;
result1=ADC_RES;result2=ADC_RESL;
result=(result1*4+result2)*v/1024;//保存A/D 转换结果
ADC_RES=0;ADC_RESL=0;
if(max<result)//测幅值部分
max=result;
}
write_rank(max);
delay(5);
init_int0();
EX0=1; //打开外部中断
TR0=1;//打开定时器中断
while(p<40); //每一秒计算一次
EA=0; //关闭外部中断
fre=q-1; //计算频率
q=0;
p=0;
write_com(0x80);
write_data('f');
delay(5);
write_data('r');
delay(5);
write_data('e');
delay(5);
write_data(':');
write_fre(fre);
}
}。
