晾衣架安装说明

一、施工目的为确保晾衣架的稳固、安全、美观，提高使用效率，特制定本施工方案。

二、施工范围本方案适用于各种类型的晾衣架安装，包括阳台、室内、室外等不同场所。

三、施工准备1. 材料准备：晾衣架主体、顶座、转角、钢丝、吊球、螺丝、螺钉、堵头、胶垫等。

2. 工具准备：电钻、螺丝刀、扳手、水平尺、钢尺、卷尺等。

3. 人员准备：施工人员需具备一定的电气安装和家居装修经验。

四、施工步骤1. 确定安装位置（1）根据晾衣架尺寸和阳台（或室内空间）实际情况，确定晾衣架的安装位置。

（2）检查安装位置是否平整，如有需要，可使用水平尺进行调整。

2. 安装顶座（1）在确定的位置用电钻钻孔，钻孔深度应大于膨胀螺丝长度。

（2）将膨胀螺丝插入孔中，并固定住。

（3）将顶座套在膨胀螺丝上，调整顶座水平。

3. 安装转角（1）将转角安装在顶座的指定位置，确保转角与顶座在同一垂直线上。

（2）调整转角与活动顶座的距离，使其保持在50-70cm之间。

4. 钢丝连接（1）取出一根钢丝，将钢丝的一端穿过转角的轴承钢丝槽。

（2）将钢丝穿过活动端顶座的活动轮轴承钢丝槽。

（3）将钢丝穿过固定端顶座的轴承钢丝槽，使钢丝垂直于地面。

（4）将顶盖从钢丝套入，卡住顶座盖。

（5）重复步骤（1）-（4），安装另一根钢丝。

5. 晾干连接（1）在每根钢丝的端头，穿吊球，并打结。

（2）将吊球拉至顶住顶座为止，从转角位置拉钢丝，形成双股钢丝。

（3）放松手摇器中的钢丝，吊球下降，将晾杆穿过吊球。

（4）在吊球的孔洞位置旋紧固定，钉住螺钉。

（5）在晾杆的两端安上堵头。

6. 底架加固（1）将底架放置在晾衣架下方，确保底架水平。

（2）将底架与两侧的挡板连接，使用螺丝固定。

（3）将两根长管插入底架中，两边各留出一点距离。

（4）将长管插入两侧的小孔中，并固定好螺丝。

（5）将顶部的两根长管准备好，并在长管上插入胶垫。

（6）将胶垫插入长管上的孔洞中，防止挂东西时伤到衣物。

五、施工注意事项1. 施工过程中，注意安全，遵守操作规程。

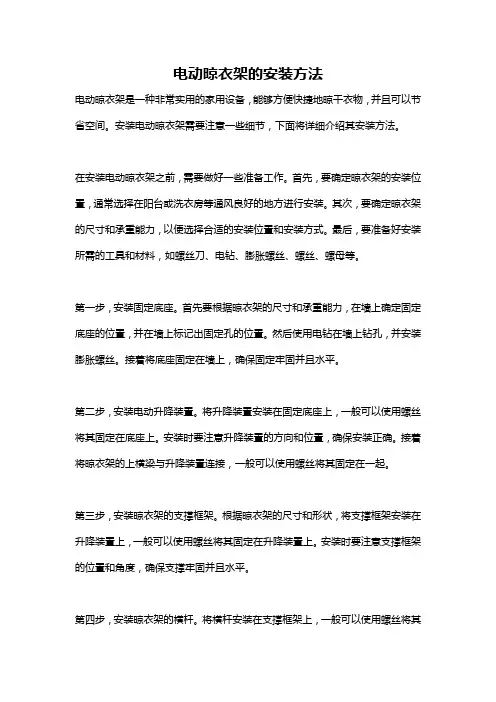

电动晾衣架的安装方法电动晾衣架是一种非常实用的家用设备，能够方便快捷地晾干衣物，并且可以节省空间。

安装电动晾衣架需要注意一些细节，下面将详细介绍其安装方法。

在安装电动晾衣架之前，需要做好一些准备工作。

首先，要确定晾衣架的安装位置，通常选择在阳台或洗衣房等通风良好的地方进行安装。

其次，要确定晾衣架的尺寸和承重能力，以便选择合适的安装位置和安装方式。

最后，要准备好安装所需的工具和材料，如螺丝刀、电钻、膨胀螺丝、螺丝、螺母等。

第一步，安装固定底座。

首先要根据晾衣架的尺寸和承重能力，在墙上确定固定底座的位置，并在墙上标记出固定孔的位置。

然后使用电钻在墙上钻孔，并安装膨胀螺丝。

接着将底座固定在墙上，确保固定牢固并且水平。

第二步，安装电动升降装置。

将升降装置安装在固定底座上，一般可以使用螺丝将其固定在底座上。

安装时要注意升降装置的方向和位置，确保安装正确。

接着将晾衣架的上横梁与升降装置连接，一般可以使用螺丝将其固定在一起。

第三步，安装晾衣架的支撑框架。

根据晾衣架的尺寸和形状，将支撑框架安装在升降装置上，一般可以使用螺丝将其固定在升降装置上。

安装时要注意支撑框架的位置和角度，确保支撑牢固并且水平。

第四步，安装晾衣架的横杆。

将横杆安装在支撑框架上，一般可以使用螺丝将其固定在支撑框架上。

安装时要注意横杆的长度和位置，确保安装正确并且牢固。

第五步，安装晾衣架的电源线。

将晾衣架的电源线引出，并连接到家用电源上。

安装时要注意电源线的安全使用，确保接线正确并且牢固。

最后一步，安装晾衣架的遥控器。

将晾衣架的遥控器安装在易操作的位置，如墙面或者柜子上。

安装时要注意遥控器的位置和使用方便性，确保安装牢固并且易于操作。

在安装完成后，要进行一番检查，确保晾衣架安装牢固并且稳定。

接着可以进行电动晾衣架的试运行，测试其升降功能和承重能力。

在使用过程中，要注意晾衣架的安全使用，避免超重和长时间使用导致的故障问题。

总的来说，安装电动晾衣架并不复杂，只要按照正确的方法进行操作，就可以顺利完成安装。

依恋自动晾衣架安装说明书一．安装位置基本布局；1.两根晾杆之间间距：一般为50-70cm，特别情况可宽可窄。

2.每根晾杆的吊球之间的间距：1.8m左右。

3.手摇器。

选择一处合适的墙面安装手摇器。

原则是不影响人员进出，不靠近水槽，避免线管水管，高度1.2米左右，视自己身高而定。

3.转角器。

安装在手摇器正上方的墙角处，优先装在天花板上，实在不行侧墙也行，盲区不能安装，其他任意位置都行。

二，安装步骤1.安装顶部支架4个。

一个晾杆两个支架，一个单轮支架和一个双轮支架，双轮支架靠近转角器。

螺丝用8mm的钻头开孔即可。

（螺丝是5mm的，适配8mm钻头）支架垂直轮的方向可根据转角器的位置调节，原则对准转角器，避免钢丝摩擦支架出丝口！2安装转角器。

在手摇器的正上方离墙角3cm，用两个内膨胀螺丝固定。

3.安装手摇器。

高度1.2m左右，用两个螺丝固定，垂直于转角器。

4.穿钢丝。

基本思路：一根晾杆有两个吊球，这两个吊球就是靠钢丝绳的两头来牵引的，也就是说一根绳子吊一根晾杆，既然要吊两个吊球，那么这根绳子就要折一下，，两个头并在一起，右手拿一根绳子的两个头，左手那住转角器的一个滑轮体，绳子的两个头分别穿过这个滑轮体的一边，（注意，一个转角器两个滑轮体，一个滑轮体里有两个滑轮），穿过转角器的两个绳子头，一起穿入双滑轮支架，一根穿入垂直滑轮再笔直向下，另一根穿过水平滑轮（注意：钢丝穿过去一定要使滑轮转动），一直向后穿入另一单轮支架，钢丝笔直向下。

另一晾杆，方法一样。

5.安装顶盖。

先把支架上的黑色螺丝拧下来，钢丝穿过顶盖的空用黑色螺丝固定顶盖。

6.确定晾杆高度。

拉动绳子的两个头，拉到转角器处，晾杆的高度稍微高于手摇器，减去多余的钢丝。

7.安装吊球。

只要把钢丝穿入吊球，打个结就行，方法不太雅观，但是高效率，而且钢丝打结不会自己脱落。

8.安装晾杆，把晾杆穿入吊球，两个吊球的间距以支架的间距为准，两边对称。

然后拉住钢丝的对折处，往下拉，晾杆就会上去，知道晾杆碰到顶盖，这时候，绳子对折处肯定高于手摇器，，套上手摇器上得牵引头，固定后套上套扣。

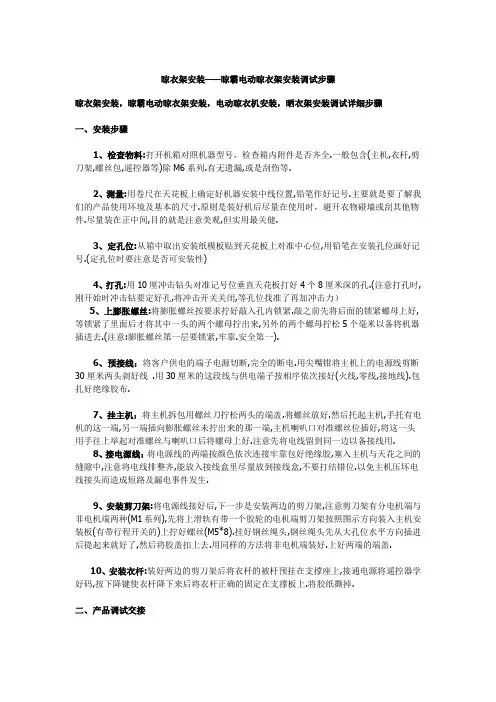

晾衣架安装——晾霸电动晾衣架安装调试步骤晾衣架安装，晾霸电动晾衣架安装，电动晾衣机安装，晒衣架安装调试详细步骤一、安装步骤1、检查物料:打开机箱对照机器型号，检查箱内附件是否齐全.一般包含(主机,衣杆,剪刀架,螺丝包,遥控器等)除M6系列.有无遗漏,或是刮伤等.2、测量:用卷尺在天花板上确定好机器安装中线位置,铅笔作好记号.主要就是要了解我们的产品使用环境及基本的尺寸.原则是装好机后尽量在使用时，避开衣物碰墙或刮其他物件.尽量装在正中间,目的就是注意美观,但实用最关健.3、定孔位:从箱中取出安装纸模板贴到天花板上对准中心位,用铅笔在安装孔位画好记号.(定孔位时要注意是否可安装性)4、打孔:用10厘冲击钻头对准记号位垂直天花板打好4个8厘米深的孔.(注意打孔时,刚开始时冲击钻要定好孔,将冲击开关关闭,等孔位找准了再加冲击力）5、上膨胀螺丝:将膨胀螺丝按要求拧好敲入孔内锁紧.敲之前先将后面的锁紧螺母上好,等锁紧了里面后才将其中一头的两个螺母拧出来,另外的两个螺母拧松5个毫米以备将机器插进去.(注意:膨胀螺丝第一层要锁紧,牢靠.安全第一).6、预接线：将客户供电的端子电源切断,完全的断电.用尖嘴钳将主机上的电源线剪断30厘米两头剥好线 .用30厘米的这段线与供电端子按相序依次接好(火线,零线,接地线).包扎好绝缘胶布.7、挂主机：将主机拆包用螺丝刀拧松两头的端盖.将螺丝放好.然后托起主机,手托有电机的这一端,另一端插向膨胀螺丝未拧出来的那一端,主机喇叭口对准螺丝位插好,将这一头用手往上举起对准螺丝与喇叭口后将螺母上好.注意先将电线留到同一边以备接线用.8、接电源线：将电源线的两端按颜色依次连接牢靠包好绝缘胶,塞入主机与天花之间的缝隙中,注意将电线排整齐,能放入接线盒里尽量放到接线盒,不要打结错位.以免主机压坏电线接头而造成短路及漏电事件发生.9、安装剪刀架:将电源线接好后,下一步是安装两边的剪刀架,注意剪刀架有分电机端与非电机端两种(M1系列),先将上滑轨有带一个胶轮的电机端剪刀架按照图示方向装入主机安装板(有带行程开关的)上拧好螺丝(M5*8).挂好钢丝绳头,钢丝绳头先从大孔位水平方向插进后提起来就好了,然后将胶盖扣上去.用同样的方法将非电机端装好.上好两端的端盖.10、安装衣杆:装好两边的剪刀架后将衣杆的被杆预挂在支撑座上,接通电源将遥控器学好码,按下降键使衣杆降下来后将衣杆正确的固定在支撑板上.将胶纸撕掉.二、产品调试交接1、装遥控器电池:装好晾衣机后,先将遥控器的面盖拆开将电池按正负极装好后.按遥控器上的任一健时遥控器上的指示灯会跟着亮起来,说明正常,否则就不正常.2、学码:将主机接通电源听到嘀的一声响就按遥控器的上升健,主机出现快响几声,就证明学码成功.3、检查照明灯:按遥控器照明灯控制钮,应该是可开启照明和关闭照明灯的,并且是一对一的,是否每支灯管都亮得正常.否则就是有问题.按键是按一次就亮起,再按一次就关闭.4、检查风机:检查两边风机是否能转动,和关停.有无异常响声等.按一次开启就是关闭.每次都是干脆无干涩.5、检查消毒灯:检查两边的消毒灯在衣杆下来时亮不亮,不能亮是对的.衣杆上到最顶的时候才能开启消毒灯,消毒灯瞬间点亮后是发的蓝色光为正常光,衣杆下降时应该要熄灭的,属正常现象.否则为不正常.6、检查下降:按遥控器下降键时,衣杆跟着就缓慢下降,下降过程应该是均匀速度,无干涩,无噪音,钢丝绳运行顺畅无与相刮现象.中间位置时按停止键衣杆应立即停止.再按下降健,衣杆继续下降,当衣杆下降到最低时要能自动停止,并且再按上升健时,衣杆能立即平稳上升.否则有问题要检查.7、检查上升:按遥控器上升键时, 衣杆跟着就缓慢上升,上升过程应该是均匀速度,无干涩,无噪音, 钢丝绳运行顺畅无与相刮现象.中间位置时按停止键衣杆应立即停止.再按上升健,衣杆继续上升,当衣杆上升到最顶时要能自动停止,并且再按下降健时,衣杆能立即平稳上升.否则有问题要检查.还要检查衣杆到了最顶时两边的衣杆是否平行,有无高低不平.剪刀架上到最顶时是否还有5MM以上，30MM以下的自由间隙.否则要调整.8、检查遇障碍功能:当衣杆下降过程中用手或身体的部分顶到衣杆任一部位时,使得衣杆的部分停止或全部停止时,主机应该是立即停止下降.起到保护钢丝绳不乱,延长机器使用寿命.否则不正常,需要检查问题点等排除后方可正常交付使用.9、检查过载保护功能:如果主机是安装在水泥天花板上,膨胀螺栓也上得很牢靠时可测试过载保护功能.当衣杆上升时用人体吊上衣杆时.衣杆应该立即停止上升,证明是正常的.过载保护还有一个二次保护功能作用,就是万一上行程开关失灵时,电机一直转把钢丝绳全收完时,这时就用过载保护来使得电机停止工作,保护我们的机器不受损.延长使用寿命.(一定注意:装机用顶板不牢靠时请不要做这项测试)我们在工厂已经有做测试,超过35公斤就会自动停机.10、培训客户使用及注意事项:其它的使用要教会客户还要特别强调:A.被杆用完后要放在衣杆支撑座上卡好对齐.B.消毒灯是要衣杆上到最顶时才可使用的,并且30分钟后会自动关闭.C.平常使用可以不关电源,不使用是不会消耗电能的.三、安装注意事项1.安全A.遇到要搭脚手架的时候注意要搭牢靠.上去时要系好安全带.以防安全事故.B.站在梯子或是脚手架上拧螺丝时注意用腕力,不要用臂力.以免螺丝滑牙或倒角,身体失去重心而发生安全事故.C.接线时要注意,关断电源开关,并用电笔测试确认好无电方可接线,如果无法关断电源,请做好绝缘处理后方可接线操作.2、定位A、天花位置尽量取中心位置，两头要对称.衣杆上下不碰不刮为原则.B、纸板的孔位先跟主机对比一下，以免打的孔位不对；3、打孔A、打孔之前要检查或咨询是否有预埋件或电线等.B、打孔时一定不能斜着打；尽量人站的方向同机器安装方向平行.C、膨胀螺丝拧进去后要感觉结实稳靠.4、安装主机A、在装机器前必须检查天花是否平整，不平的螺丝则不能锁得太紧，以免主机变形导致出现噪音；B、记得首先从主机上剪30CM电源线将天花预埋不够长的电线接长，以便于主机接线；C、在接电线前必须先将电源断开，可用试电笔确认好,以免高空作业的触电；D、将其中一头的膨胀螺丝螺母不要旋下来，另一头就旋下来，把梯子放在适合的位置，把主机插向没旋下螺母那头，然后，把这头的螺母锁上就好了；E、接电源线的时候，尽量的将电线头分开错位抱扎，将接口位尽量放到接线盒中以免短路或漏电；F、将电线噻进去的时候，千万要注意不要用螺丝刀头去捅抱扎头，以免机器造成漏电；G、在锁紧膨胀螺丝的螺母时千万不要锁得太紧了，以免端盖盖不进去；5、装剪刀架A、分清楚电机端和非电机端的区别，是怎么对应连接的，电机端的安装板上是有孔和行程开关臂的，所以就是装带轮子的剪刀架.非电机端的安装板是不带孔和开关臂的就装不带轮子的剪刀架；B、如果是12型的机型两头都是孔的，正常来说非电机端是会用胶带封来的，万一没有封起来的话就一定不要装错，主要是要看是否带上限位开关臂；C、电机端的上限位开关臂必须在剪刀片的上面，千万不能把开关臂弄变形.D、剪刀架在一般都会有扎带扎住的，要没有的话就必须收拢后才好装.E、记得盖钢丝绳锁头的装饰盖.F、M2/M3系列的衣杆支撑板千万不要装反.G、如果碰到衣杆支撑板和安装版上的螺丝位是没攻牙的话，就可以用M4的丝锥攻牙.6、安装衣杆A、先将衣杆放到衣杆支撑板上，降下来再之后再装衣杆.B、必须将衣杆放上去有自重后才能动作.C、螺丝是上在固定衣杆上；而不是锁被杆的.7、顾客使用晾衣机的方法和注意事项A、被杆必须对中衣杆支撑座来放，千万不要丢到剪刀片里面，否则，会使剪刀片变形或故障.B、原阳台灯开关可以保持长期常开状态，以免关了造成误以为是故障.C、伸缩杆的正常使用方法，千万不要带着自锁功能时拉伸伸缩杆，这样容易造成衣杆封口脱落.以上就是晾衣架安装，晾霸电动晾衣架安装，电动晾衣机安装，晒衣架安装调试全部详细步骤。
