施工组织设计方案 一、总体说明： 管道直饮水工程施工方案及方法和主要生产资源要素的优化配置等诸多方面的施工保障等均要遵循科学、严谨、细致、实用、合理的原则，按照甲方提供的工程信息，编制设计方案是工程施工中的必备文件，该工程安装要求严格，施工专业性强，必须精心组织设计各单位多方配合，方可保证该直饮水系统工程具有高度的安全性，可靠性和稳定性，以及设备安装的整体美观，方便实用，维护便利，达到质量优良，按期顺利完成工程的综合说明。 工程施工组织设计按工程全部竣工的施工工期考虑,将与甲方土建工程施工进度为依据统筹安排编制的，设计考虑安排的施工总进度计划。 本设计因限于各种可能潜在的因素的影响，在考虑安排施工方案及方法、施工程序、工艺流程、工期计划、质量技术、安全保证措施以及未尽事项等方面难免有遗漏，有待以后设计组织施工时修正、补充、完善，成为本工程施工中的必须指导文件。 管道直饮水工程施工项目包括：管网系统工程、RO反渗透制水供水系统工程、用户终端系统工程四个大的系统工程。 1、管网系统工程，包括小区供水管网系统和回水管网系统，这是本项工程的重点，工程量大，施工情况复杂。 2、RO反渗透制水供水系统：这是饮用水生产的核心，也是直饮水工程的核心系统。 3、用户终端系统，包括智能水表、笼头组、后置抑菌装置等。此系统工程是体现我公司服务质量、服务意识的关键环节。 4、客户服务系统，客户资料的收集、整理、归档，客户智能卡的写卡与发卡，培训管理公司收费的系统操作，培训管理公司对整个系统的维护要领。 二、主要编制依据 1、《建筑给水聚丙烯管道（PP-R）工程技术手册》 2、《饮用净水水质标准》（CJ/94-1999） 3、《瓶装饮用净水卫生标准》（GB17324-1998） 4、系统设备供应商及厂商对设备、材料的安装要求 5、现行国家有关规范和施工标准 6、《建设工程质量管理条例》 7、有关专业提供的技术资料和要求 8、施工组织设计编制、审批和管理规定 9、施工图及各子系统技术设计方案 10、《管道直饮水系统技术规程》 三、工程人员组织 1、工程负责人员组成
直饮水系统 设 计 方 案 项目单位： 项目名称： 设计单位： 设计日期：
一、商务场所饮用水简介 目前，绝大部分商务场所，如办公室、机关办公楼、大型企事单位、工厂、餐厅等，均采用饮水机+桶装水的方式，由桶装水公司提供日常送水业务，该方式应该是目前采用最为广泛的模式，经过这么多年的运行，有以下一些问题日益显露： （1）终端水质不一定保险，水桶二次污染、水桶不卫生，没有对水桶定期清洗、消毒、甚至回收和使用一些不合格的破旧水桶，部分用社会上廉价的废旧塑料，报废桶装水光碟以及通过各种途径进口的塑料洋垃圾制桶，甚至有些无良的送水公司用普通的自来水来代替桶装水，严重威胁人体健康，危害巨大； （2）大量的桶装水在单位堆积，周转不方便，送水的人多，管理不便，并且还需要占用一定面积堆放，难以管理； （3）虽然每桶水不贵，但是通过几年的时间累计计算的话，整体成本仍然不容忽视（根据统计，一个150人以内的办公场所，一年仅购买桶装水需花费约5万元； （4）饮水机使用时间一长，由于缺乏维护清洗，必然导致二次污染严重，甚至会出现长“青苔”等现象，这是由于细菌杂质长期积累，导致水机里面水质超标，长期饮用对人体健康不利。
二、项目状况介绍 1.项目概况 我们以一个30人的办公场所为例，该办公室日用水量大约3-5桶左右，因此，基本每天有5桶水要做周转，费用大概为50元左右，估算一年水费需要大约1.8万元，并且每天需要有人送水，倘若采用净水机方案，详见下图所示：
与采用水机方案进行比较，具体如下： 本项目制水设备采用的核心组件是全国最大净水设备生产商——伊美特（上海）环保科技股份有限公司生产的“仙之净”品牌逆渗透直饮机，逆渗透技术是目前最先进的水处理技术。逆渗透膜既能有效去除水中有害、有毒于人体健康的有机污染物、农药残留物、消毒副产物、重金属有害物、细菌、病毒等，又能适当保留水中有益于人体健康的无机盐类、微量元素等，简单的说，通过这种新技术生产出来的水是介于市面上所谓的“矿泉水”和“纯水”之间的一种“饮用净水”。而“矿泉水”（种类很多）并不是所有人都可以长期饮用的，纯水更不能长期饮用。
链家地产直饮水系统 设计方案

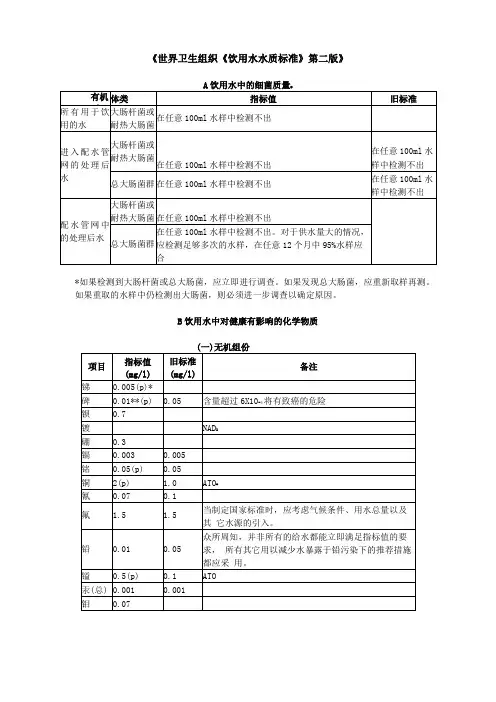

一、设计依据 1.1 设计原则 1) 本着技术先进、经济可行和安全卫生的设计原则，采用合理、成熟、的技术优化工艺，为客户减少投资和运行费用。 2) 采用节能技术和设备，节约能源，防止二次污染，降低运行成本。 3) 在设计中采用适当的自动化技术及监测仪表，以提高运行管理水平。 1.2 设计依据 1)《饮用净水水质标准》(CJ94—2005)：规定了饮用净水的水质标准。其适用于以符合生活饮用水水质标准的自来水或水源水为原水，经再净化后可供给用户直接饮用的管道直饮水。 2)《瓶（桶）装饮用水卫生标准》(GB19298—2003)：规定了瓶(桶)装饮用水的指标要求。适用于经过滤、灭菌等工艺处理并装在密封的容器中可直接饮用的水。 3)《管道直饮水系统技术规程》(CJJ—2006)：规定了居住建筑、公共建筑等的管道直饮水系统的设计、施工、验收、运行和管理的要求。 1.3 设计产水水质及产水水量 1) 产水水质 产水水质符合中华人民共和国《瓶（桶）装饮用水卫生标准》(GB19298—2003)要求。 2) 产水水量 该办公楼1～6楼为办公场所，2～6楼每层按400人计，1楼按200人计，总计2人。饮用水量按照每人2L/d计，则2～6楼每层办公楼日用水量为：400×2＝800L/d。1楼每层办公楼日用水量为：200×2＝400L/d。考虑到办公人员的间接用水，以及其他不确定的因素，设计2～6楼每层办公直饮水设备总产水量为1200L/d，设计1楼办公直饮水设备总产水量为600L/d，设备运行时间按每天8小时计，则2～6楼每层每天平均
产水量为100L/h，最大产水量以200L/h计。1楼每天平均产水量为50L/h，最大产水量以100L/h计。 二、设计说明 由于用户所在地自来水水质硬度稍大，并且考虑特殊水质恶化的情况，自来水不适合直接加热烧沸饮用，设计配置纯水制水机。经过三级过滤加反渗透处理，除去自来水中污染物质及细菌、病毒等，然后经过后置椰壳活性炭改善饮水口感。纯水机制水末端配置紫外消毒。设计为用户提供的直饮冷水为纯水制水机经紫外消毒后终端产水；开水机从纯水制水机取水制取开水，通过开水机提供直饮开水。 设计内容： 1)、本项目设计提供冷、热直饮水，现产现用，满足全楼人饮水需求。 2)、1至5层每层楼道布置2套饮水设备，1层布置三套饮水设备。 3)、1至5层每层布置一大一小供水量开水器设备，第6层一套大供水量开水器设备。为满足高峰期（早上刚上班时高峰用水）用水要求，大的供水量要求满足50人饮用；小的供水量要求满足30人饮用。总共需要11套水处理设备。 4)、大的饮水设备安装在电梯后的小房间，小的设备安装在公共卫生间外的一处（此处有一个水池），安装位置见附件B。 5)、卫生间外的水池，需要进行改造，需给用户提供改造建议。 2.1工艺流程 根据设计原则和客户需求，我们以先进的膜技术为设计基础，为客户设计了一套科学合理的工艺，其具体的工艺流程如图1： 2.2水处理及供水系统 2.2.1 净水机 根据用户现场空间条件和需求原则，本系统需用ET-P400B型商用逆渗透低柜纯水

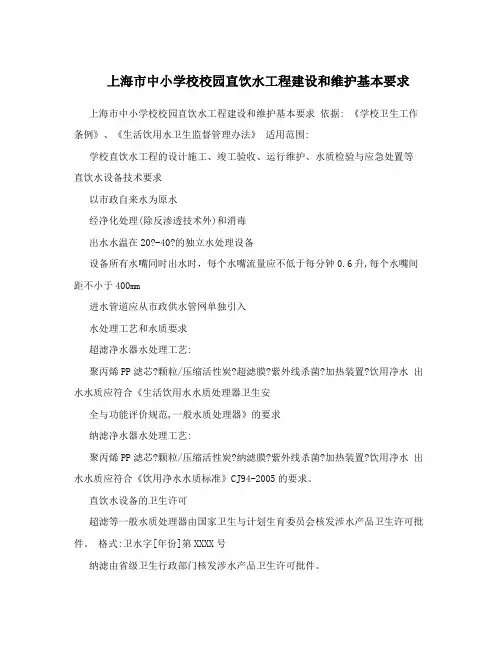

校园直饮水工程设备建设和维护基本要求 当前，如何让人们喝上安全放心的水是一直饱受争议的话题，虽然现在家用净水器和直饮水机的推广促销如雪花飞舞，但是真正能走进千家万户还不是一朝一夕的事情。行业的标准低、百姓的认知程度、不良商家的诚信缺失、市场监管的不到位都有可能阻碍整个饮用水行业的正常发展。从不断曝光的纯净水厂桶装水细菌超标、非法灌装自来水、有毒塑料桶、二次污染等等情况看，重典治乱已经到了刻不容缓的地步，因为它直接关系到人民的身体健康甚至是生命安全。特别是中小学校的孩子们一直在喝着让人们放心不下的桶装水，据统计目前全国有65%左右的学校是由学校指定的厂商提供的桶装饮用水，标准低、设施差，无法在线消毒和监测，容易引起二次污染，即使出厂时合格的水等到学生饮用时不一定是干净卫生的水。因此，改变传统的饮水方式、增加财政投入、成立专职卫生安全员是当前学校和政府职能部门需要认真思考和解决的问题。今年，《食品安全法》二次修订版将会正式出台，我们期待会有更加完善的监督机制和严厉的制裁手段来打击诚心制假售假的不法商贩。还我们一个良性竞争的市场环境，给孩子们一个健康、安全、快乐的学习环境。今年年初，我司有幸参与了湖南省一所小学校的校园直饮水工程建设，他们的工艺要求、环境要求、验收标准、运营维护管理都达到了行业的最新标准。我公司期待能在饮用水行业独树一帜，用高标准的质量要求、高水平的建设标准与您携手合作！ 中小学校校园直饮水工程建设和维护基本要求 根据国家《学校卫生工作条例》、《生活饮用水卫生监督管理办法》和相关规范标准的规定，为保障本市中小学校（含中职）校园（以下简称学校）直饮水卫生、安全，确保学校直饮水工程的建设质量，保证正常运行维护和提高管理水平，特制定本要求。 一、适用范围 本要求适用于学校直饮水工程的设计施工、竣工验收、运行维护、水质检验与应急处置等。 二、设备技术要求 1、.直饮水设备是指以市政自来水为原水，经净化处理（除反渗透技术外）和消毒，出水水温在20℃～40℃的独立水处理设备。 2、.直饮水设备应具有有效的涉水产品卫生许可批件；直饮水设备使用的水处理材料应有卫生安全检验合格证明或卫生安全许可批件。 3、.直饮水设备出水水质应符合经卫生行政许可的相应水质标准和规范要求。 4、直饮水设备宜采用快热式加热技术。 5、直饮水设备应采用符合GB18145《陶瓷片密封水嘴》或QB1334《水嘴通用技术条件》要求的不锈钢水嘴。所有水嘴同时出水时，每个水嘴流量应不低于每分钟0.6升。 6、直饮水设备应设置或安装显示累积处理净水量的计量器。 7、直饮水设备外表应平整光滑，其易触及的零部件棱边和尖角应圆滑或加以防护。 8、直饮水设备应为固定式或驻立式，设备的防触电保护应为Ⅰ类、Ⅱ类或Ⅲ类，外壳防护等级至少为IP44。设备应取得相应的国家强制认证或生产许可。 9、直饮水设备的水嘴间距不小于400mm，水嘴高度根据使用区域学生身高设置，且只适用于使用盛器接水。 三、设计施工要求 （一）环境要求 1、直饮水饮水处应能满足维护方便、通风良好、确保通电通水和排水的要求，周围10m范围内不应有污水池、垃圾桶（箱、房）、粉尘和有毒有害气体等污染源。 2、直饮水饮水处地面、墙壁、顶部应使用防水、防滑、防腐、防霉、无辐射、易于消毒、清洗的材料，地面应有一定的疏水坡度。
链家地产直饮水系统 设计方案
一、设计依据 1.1 设计原则 1) 本着技术先进、经济可行和安全卫生的设计原则，采用合理、成熟、的技术优化工艺，为客户减少投资和运行费用。 2) 采用节能技术和设备，节约能源，防止二次污染，降低运行成本。 3) 在设计中采用适当的自动化技术及监测仪表，以提高运行管理水平。 1.2 设计依据 1)《饮用净水水质标准》(CJ94—2005)：规定了饮用净水的水质标准。其适用于以符合生活饮用水水质标准的自来水或水源水为原水，经再净化后可供给用户直接饮用的管道直饮水。 2)《瓶（桶）装饮用水卫生标准》(GB19298—2003)：规定了瓶(桶)装饮用水的指标要求。适用于经过滤、灭菌等工艺处理并装在密封的容器中可直接饮用的水。 3)《管道直饮水系统技术规程》(CJJ—2006)：规定了居住建筑、公共建筑等的管道直饮水系统的设计、施工、验收、运行和管理的要求。 1.3 设计产水水质及产水水量 1) 产水水质 产水水质符合中华人民共和国《瓶（桶）装饮用水卫生标准》(GB19298—2003)要求。 2) 产水水量 该办公楼1～6楼为办公场所，2～6楼每层按400人计，1楼按200人计，总计2人。饮用水量按照每人2L/d计，则2～6楼每层办公楼日用水量为：400×2＝800L/d。1楼每层办公楼日用水量为：200×2＝400L/d。考虑到办公人员的间接用水，以及其他不确定的因素，设计2～6楼每层办公直饮水设备总产水量为1200L/d，设计1楼办公直饮水设备总产水量为600L/d，设备运行时间按每天8小时计，则2～6楼每层每
天平均产水量为100L/h，最大产水量以200L/h计。1楼每天平均产水量为50L/h，最大产水量以100L/h计。 二、设计说明 由于用户所在地自来水水质硬度稍大，并且考虑特殊水质恶化的情况，自来水不适合直接加热烧沸饮用，设计配置纯水制水机。经过三级过滤加反渗透处理，除去自来水中污染物质及细菌、病毒等，然后经过后置椰壳活性炭改善饮水口感。纯水机制水末端配置紫外消毒。设计为用户提供的直饮冷水为纯水制水机经紫外消毒后终端产水；开水机从纯水制水机取水制取开水，通过开水机提供直饮开水。 设计内容： 1)、本项目设计提供冷、热直饮水，现产现用，满足全楼人饮水需求。 2)、1至5层每层楼道布置2套饮水设备，1层布置三套饮水设备。 3)、1至5层每层布置一大一小供水量开水器设备，第6层一套大供水量开水器设备。为满足高峰期（早上刚上班时高峰用水）用水要求，大的供水量要求满足50人饮用；小的供水量要求满足30人饮用。总共需要11套水处理设备。 4)、大的饮水设备安装在电梯后的小房间，小的设备安装在公共卫生间外的一处（此处有一个水池），安装位置见附件B。 5)、卫生间外的水池，需要进行改造，需给用户提供改造建议。 2.1工艺流程 根据设计原则和客户需求，我们以先进的膜技术为设计基础，为客户设计了一套科学合理的工艺，其具体的工艺流程如图1： 2.2水处理及供水系统 2.2.1 净水机
1.目的 为了规范本公司内所有涉及直饮水工程的设计,提高设计效率及设计质量,特编制本设计技术要求。设计文件应在遵照国家相关规范及技术规定的基础上，并严格按照本技术要求进行设计。 2.概述 明确直饮水系统具体技术标准。 3.术语
4.适用范围 此标准适用于华为公司所有新建项目、改造及扩建项目（含VIP项目）的直饮水工程。 5.参考标准 1、CJJ110—2006 《管道直饮水系统技术规程》 2、CJ 94--2005 《饮用净水水质标准》 3、GB 5749-2006 《生活饮用水卫生标准》 4、GB 50015-2009 《建筑给水排水设计规范》 5、GB/T 29038-2012 《薄壁不锈钢管道技术规范》 6、YB/T 4204-2009 《供水用不锈钢焊接钢管》 7、CECS 277-2010 《建筑给水排水薄壁不锈钢管连接技术规程》 8、GB 12771-2008 《流体输送用不锈钢焊接钢管》 9、CJ/T_151-2001 《薄壁不锈钢水管》 10、GB/T 21835-2008 《焊接钢管尺寸及单位长度重量》 11、2010版水系统GMP实施指南
12、10S407-2 《建筑给水薄壁不锈钢管道安装》 13、07SS604 《建筑管道直饮水工程》 14、CJJ/T154-2011 《建筑给水金属管道工程技术规程》 15、《全国民用建筑工程设计技术措施2009版》 6.内容 6.1 系统设计 1、预处理、膜处理和后处理工艺的选用和组合及出水水质应符合华为公司 《饮用净水水质标准》的规定。 2、最高日直饮水定额可按下表采用 注：1、此定额仅为饮用水量； 2、经济发达地区的居民住宅楼可提高至4～5L／(人·日) 3、最高日直饮水定额亦可根据用户要求确定。 4、厨房具体用水量、用水点由厨房顾问提供确定。 3、直饮水专用水嘴额定流量宜为0.04～0.06L／s。 4、直饮水专用水嘴最低工作压力不宜小于0.03MPa。 5、管道直饮水系统必须独立设置，不得与建筑内其他给水系统直接相连。
管道直饮水 施 工 技 术 方 案 ××××环保科技有限公司2014年5月18日
目录 一.依据............................................................................................................... - 2 - 1. 工程概况................................................................................................. - 2 - 2．参照标准................................................................................................ - 2 -3．原则........................................................................................................ - 2 -4．水量........................................................................................................ - 2 - 二.直饮水站及系统对外界要求....................................................................... - 3 - 1. 装置......................................................................................................... - 3 - 2.系统对外界要求....................................................................................... - 3 - 三.处理流程及工艺说明................................................................................... - 4 - 1．工艺流程................................................................................................ - 4 -2．工艺说明................................................................................................ - 4 - 2.1、预处理............................................................................................................ - 4 - 2.2、原水箱............................................................................................................ - 4 - 2.3、多介质过滤器................................................................................................ - 4 - 2.4、活性炭过滤器................................................................................................ - 4 - 2.5、保安过滤器.................................................................................................... - 5 - 2.6、高压泵............................................................................................................ - 5 - 2.7、反渗透装置.................................................................................................... - 5 - 2.8、清洗系统........................................................................................................ - 6 - 2.9、纯水箱............................................................................................................ - 7 - 2.11、紫外线杀菌器.............................................................................................. - 7 - 2.12、恒压供水泵.................................................................................................. - 7 - 四.直饮水系统设备技术规范........................................................................... - 7 - 五、用电设备清单.......................................................................................... - 12 - 六、主要供货清单.......................................................................................... - 12 - 七、系统管线施工方案.................................................................................. - 14 - 八、附件：设备图片外观图.......................................................................... - 16 -
管道直饮水系统设 计规定

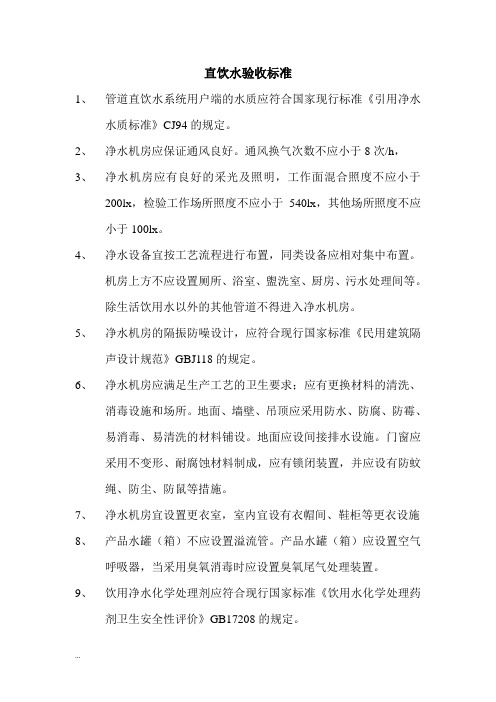

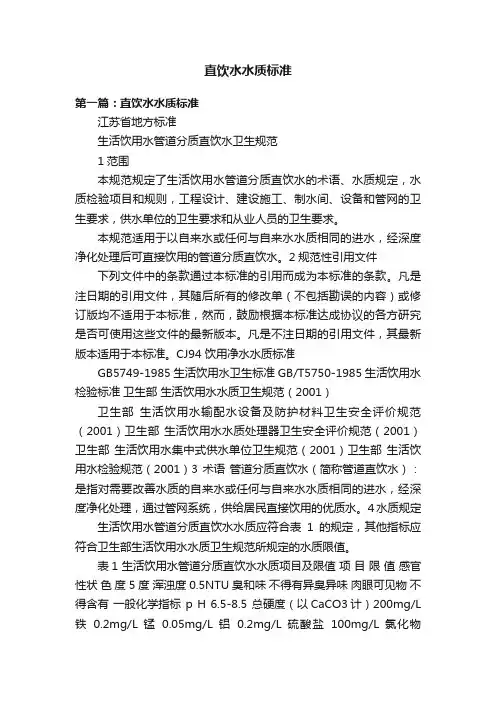

包头市 管道直饮水系统设计暂行规定 包头市水务局 二OO四年元月 为了确保我市分质供水工程顺利实施,使工程设计达到科学、经济、合理我们依据中华人民共和国行业标准<管道直饮水系统技术规程>征求意见稿,结合国内有关城市管道直饮水工程设计资料及我市实际,制定了包头市管道直饮水系统设计要求,以规范我市管道直饮水工程设计,让广大用户早日喝上干净、放心、符合标准的管道直饮水。 1 水质、水量和水压 1.0.1管道直饮水是以城市自来水或符合生活饮用水水质标准的其它水源为原水经深度净化后制成的优质饮用水(产品水),用管道输送至用户饮水龙头处,其水质应不低于现行建设部颁发的<饮用净水标准>GJ94-1999及卫生部<生活饮用水水质规范>或制水企业承诺的更高级的水质标准。 1.0.2新建住宅小区和办公楼的管道直饮水水质应提倡健康饮水,即去除水中有害物质,保持对人有益成分。 1.0.3用水量标准宜采用 1、住宅为3-5L/人.天; 2、办公楼为2-3L/人.天; 3、学校为1-2L/人.天
4、亦可根据用户要求确定。 1.0.4管道饮用水龙头额定流量为0.04L/S~0.08L/S。 1.0.5饮用水龙头出水水压要求,其自由水头不小于0.03MPa。 2 水处理 2.0.1不同水质的原水应采用不同处理工艺,处理工艺要有广泛性有实用性。处理水量宜留有发展余地。 2.0.2工艺流程的选择除依据原水水质,处理后达到水质指标外,还应满足水处理技术的先进和合理性。处理方案的选择应经技术经济比较确定。 2.0.3处理工艺系统要求合理优化紧凑节能、占地面积小、自动化程度高、管理操作简便、运行安全可靠和制水成本低。 2.0.4深度净化水处理主要设备可采取膜处理(反渗透RO、纳滤NF、超滤UF和微滤MF等)或其它成熟的新型的处理设备。 2.0.5主处理工艺采用膜技术,膜处理工艺的选择应根据处理后的水质标准和原水水质不同进行选择。 2.0.6膜处理应用中特别应重视前期预处理及后处理和膜的防污染的清洗。 1、前期预处理有机械过滤器(砂为主)、精密过滤器(保安过滤器)、活性炭处理(或臭氧——活性炭)、离子交换器、KDF、膜过滤和其它有机物去除设备。 2、后处理指膜处理后运行的消毒灭菌作用和给予出水的其它功能(添加剂的处理)。 2.0.7膜处理、前期处理和后处理应优化组合,必须做到处理后的水质满足安全直饮要求。
工厂直饮水系统工程 顾名思义是工厂领导解决工厂成千上万的工人饮水问题所实施的直饮水工程项目。 工厂直饮水系统工程工艺概述： 首先，自来水先通过反渗透直饮水机中石英砂、树脂、活性炭过滤，将水中颗粒物、悬浮物去除，达到去异味、去色的作用;随后通过滤芯、紫外消毒去除水中细菌等杂质，最后通过最核心的反渗透分离技术，去除水中细菌病毒、余氯、重金属等。经过广州工厂直饮水机多级净化后的“直饮水”通过食品级不锈钢管道输送到教学￥各饮水点，饮水点还安装了温度自动控制系统，保证工人们喝上温度适宜的水。 为了安全，工厂定期将水样送卫生部门检测，水质检测符合《国家饮用净水水质标准》，“喝上卫生的‘直饮水’，对于工人尤其是工人来说，既方便，又杜绝了烫伤。”据悉，全国大部分工厂先后安装了这种直饮水系统。 工厂直饮水系统工程简介： 工厂直饮水系统工程是一工厂直饮水系统工程是种专门针对饮水人数较多的场合特别是工厂、而设计的高新技术节能产品，它极其有效地解决了工厂用水量大、工厂饮水不安全、不卫生、饮水困难的老大难问题。它是一种新型高技术的产品，其最大的特点就是能比普通的开水器或饮水机省电80%，同时也可以节省饮水时间，从另一方面提高工厂的生产效益。由于这些独特的优点，节能开水器已越来越受到市场特别是工厂的接受与赞赏，也令安装了节能开水器的工厂、工厂和其他单位受益匪浅。节能开水器与家用饮水机、普通开水器相比，其明显的特点是：健康、节能、安全、卫生、大容量、省时。特点 工厂直饮水系统工程优势： 1、采用世界先进的反渗透制水技术生产纯净水，解决饮用水卫生安全问题。 2、采用饮用水专用管道输水至终端智能卡饮水机，简化了服务程序，并由公司统一派专人维护，以保证智能卡饮水机高新技术管理问题和收费准确合理的问题。 3、系统耗电量少，纯净水直接饮用有益健康，有热水和常温水同时供应，适合冬天和夏天不同的饮用选择。 4、水价低廉，方便实用，冷热两用，刷卡消费，多饮多计，少饮少计，不饮不计，并提升工厂的硬件设施的配套。 5、节能环保，在能源日渐紧张的今天，彻底清除生产、包装、储存及运输等不必要的能源浪费，利国利民。
2吨/小时直饮水系统 技 术 方 案
目录 1、技术设计依据 (5) 2、技术特点与介绍 (5) 3、设备选配说明 (6) 4、设备配置参数 (7) 5、供水泵组系统 (11) 6、成套自动化控制说明 (11) 7、设备明细清单 (1) 错误！未定义书签。
1、技术设计依据 《中华人民共和国生活饮用水卫生标准》（GB5749-2006） 《建筑给水排水设计规范》（GB50015-2003） 《室外给水设计规范》（GBJ13-86） 《生活饮用水管道分质直饮净水卫生规范》（卫生部） 《管道直饮净水系统技术规程》（中国建设部） 2、技术特点与介绍 管道分质供水成套设备与分质供水管网优化设计相结合，形成独特的技术风格，整套系统经多项工程验证，对水中病菌、有毒重金属、放射性核素、有机微污染物去除率分别高达99%、95%、99%及95%，水质甘甜可口，可直接生饮。其工程技术特点如下： 1）、根除了源水中有毒有害物质，多项毒理性指标，如三卤甲烷、四氯化碳、苯系物、多环芳烃、农药、酚类、以及铅、汞、铍、铬、隔、铀、铊等其他放射性核素均在检测限以下。检测的毒理性指标达到中华人民共和国生活饮用水卫生标准。 2）、针对管道直饮水的特点，采用最新科研成果——高级氧化杀菌，根除了饮用水中消毒副产物，改善了水的口感； 3）、净化水PH值在7.0-7.5，呈中性-弱碱性，更有益于人体健康，水口感好； 4）、该系统与官网设计有效的配合，能有效循环，无死水端，用户末梢水可永久保持新鲜。
5）、系统的整体性方面已做到了系统的控制集成；实行生产、杀菌、循环、供水的全自动控制，无需专人管理。同时设计了多套安全保障体系，保障了体统的安全性。 3、设备选配说明 1）、净水水质标准 原水水质：符合市政自来水卫生要求的水源水。 出水水质：符合中华人民共和国生活饮用水卫生标准。 2）、用水量：产水2.0吨/小时 设计最大时的用水量为3吨/小时，配置3吨的净水箱。配置3吨的原水箱。考虑到用户用水量相对较集中，因此供水泵组的供水量选用10吨/小时，当用水量处于低谷期时，供水管道内容易滋生细菌，使水质变坏。为了防止细菌的滋生，保证供水的品质，方案中设计并预留了管网回水循环系统接口。 后置处理系统的处理量一般以管网最大管径1.0米/秒的过水流量定，本工程处理量定为4吨/小时。 3）、流程选择 处理水质达到《中华人民共和国生活饮用水卫生标准》。 选择具体工艺流程如下：
中华人民共和国行业标准 管道直饮水系统技术规程 Technical Specification of Dedicated Drinking Water System CJJ××××-2004 （送审稿） （本稿完成日期：200412） 2004北京
目次 1 总则 (1) 2 术语.............................................................. 错误！未定义书签。 3 水质、水量和水压 (2) 4 水处理 (3) 5 系统设计 (3) 6 净水机房 (4) 7 系统的计算与设备选择 (5) 8 水质检验 (9) 9 控制系统 (9) 10 施工安装、验收、运行维护和管理 (10) 10.1施工安装、验收、运行维护和管理 (10) 10.2 验收 (12) 10.3 运行维护和管理 (13)
前言 根据建设部建标[2003]104号“关于印发《二○○二~二○○三年度工程建设城建、建工行业标准制订、修订计划》的通知”要求，规程编制组在建设部科学技术司下达的《建筑和居住小区优质水供应技术》研究课题的基础上，参考有关国内外有关应用研究资料，并认真总结国内实践经验，在广泛征求意见的基础上，制定了本规程。 本规程共分10章，内容包括：1. 总则；2. 术语；3. 水质、水量和水压；4. 水处理；5. 系统设计； 6. 净水机房； 7. 系统计算与设备选择； 8. 水质检验； 9. 控制系统；10. 施工安装、验收、运行维护和管理。 本规程由城市建设研究院标准所归口管理，由中国建筑设计研究院（北京市西城区车公庄大街19号，邮编：100044）负责解释。在使用中如发现需要修改和补充之处请将意见和资料径寄解释单位。 管理单位、主编单位：中国建筑设计研究院 深圳市深水海纳水务有限公司 上海管道纯净水股份有限公司 参编单位：清华大学环境科学与工程系 中元国际工程设计研究院（原机械工业部设计研究院） 中国疾病预防控制中心环境与健康相关产品安全所 宁波市自来水总公司晶泰优质饮用水有限公司 多元电气集团水环保技术产业（中国）有限公司 江苏金羊集团有限公司 广州益民饮用水技术有限公司 常州河海水环境工程有限公司 东莞新纪元微滤设备有限公司 北京嘉润恒水务投资有限公司 北京爱生科技发展有限公司 浙江德安新技术发展有限公司 清华同方股份有限公司 苏州市卡莱拇不锈钢直饮水管道有限公司 北京恒动科技开发有限公司 山西新超管业股份有限公司 上海白蝶管业科技股份有限公司 上海德士净水管道制造有限公司 主要起草人：赵锂、赵世明、傅文华、杨澎、赵昕、朱跃云、李海波、张迎军、 唐业梅、丁新建、蒋燕蕾、陈建平、王占生、孙巍、鄂学礼、费杰、 李素芹、巫伟、黄水木、杨家华、孙沛、谢鹏、陆跃明、马立峰、 罗敏、李经宇、陈雷、王永生、徐红越、蒋建明
1. 目的为了规本公司所有涉及直饮水工程的设计, 提高设计效率及设计质量, 特编制本设计技术要求。设计文件应在遵照国家相关规及技术规定的基础上，并严格按照本技术要求进行设计。 2. 概述明确直饮水系统具体技术标准。 3. 术语
4. 适用围 此标准适用于华为公司所有新建项目、 改造及扩建项目（含 VIP 项目）的直饮水工程 5. 参考标准 1 、 CJJ110—2006 《管道直饮水系统技术规程》 2 、 CJ 94--2005 《饮用净水水质标准》 3、 GB 5749-2006 《生活饮用水卫生标准》 4、 GB 50015-2009 《建筑给水排水设计规》 5、 GB/T 29038-2012 《薄壁不锈钢管道技术规》 6、 YB/T 4204-2009 《供水用不锈钢焊接钢管》 7、 CECS 277-2010 《建筑给水排水薄壁不锈钢管连接技术规程》 8、 GB 12771-2008 《 流体输送用不锈钢焊接钢管》 9、 CJ/T_151-2001 《薄壁不锈钢水管》 10、 GB/T 21835-2008 《焊接钢管尺寸及单位长度重量》 11、 2010版水系统 GMP 实施指南 12、 10S407-2 《建筑给水薄壁不锈钢管道安装》 13、 07SS604 《建筑管道直饮水工程》 14、 CJJ/T154-2011 《建筑给水金属管道工程技术规程》 15、 《全国民用建筑工程设计技术措施 2009版》 6. 容 6.1 系统设计 1、 预处理、膜处理和后处理工艺的选用和组合及出水水质应符合华为公司 《饮 用净水水质标 准》的规定。 2、 最高日直饮水定额可按下表采用
直饮水设计规范 流程名称华为公司直饮水系统设计标准_机关&中国区 版本生效日期 2014-04-15 MBS/ME&SO/MD&C/MNBP/M管理基础支持文件编码 L1 D_R01/R31_HQ&CHN 管理地产与物业运营拟制人杨冠祥/00174606 L2 王结红/00123533、付洛莎流程 审核人 /00161621、蔡宁安/00114290、L3 管理设计与建筑架构 赵劲松/115877 批准人任树录/00114283 L4 管理新建项目流程 内服基建管理部部长 L5 新建项目设计管理 Owner 适用范围机关&中国区 文件名称文件编码华为公司基建项目标准手册 MBS/ME&SO/MD&C/MNBP/MD_R01_HQ&CHN 1. 目的 为了规范本公司内所有涉及直饮水工程的设计,提高设计效率及设计质量,特编制本设计技术要求。设计文件应在遵照国家相关规范及技术规定的基础上，并严格按照本技术要求进行设计。 2. 概述 明确直饮水系统具体技术标准。 3. 术语 名称定义
管道直饮水系原水经过深度净化处理达到标准后，通过管道供给人们直接饮用的 统供水系统。 未经深度净化处理的生活饮用水或任何与生活饮用水水质相近的 原水 水。 对原水进行的进一步处理过程。能去除有机污染物(包括“三致深度净化处理"物质和消毒副产物)、重金属、细菌、病毒、其他病原微生物和病原原虫。 4. 适用范围 此标准适用于华为公司所有新建项目、改造及扩建项目(含VIP项目)的直饮水工程。 5. 参考标准 1、 CJJ110—2006 《管道直饮水系统技术规程》 2、 CJ 94--2005 《饮用净水水质标准》 3、 GB 5749-2006 《生活饮用水卫生标准》 4、 GB 50015-2009 《建筑给水排水设计规范》 5、 GB/T 29038-2012 《薄壁不锈钢管道技术规范》 6、 YB/T 4204-2009 《供水用不锈钢焊接钢管》 7、 CECS 277-2010 《建筑给水排水薄壁不锈钢管连接技术规程》 8、 GB 12771-2008 《流体输送用不锈钢焊接钢管》 9、 CJ/T_151-2001 《薄壁不锈钢水管》 10、 GB/T 21835-2008 《焊接钢管尺寸及单位长度重量》 11、 2010版水系统GMP实施指南

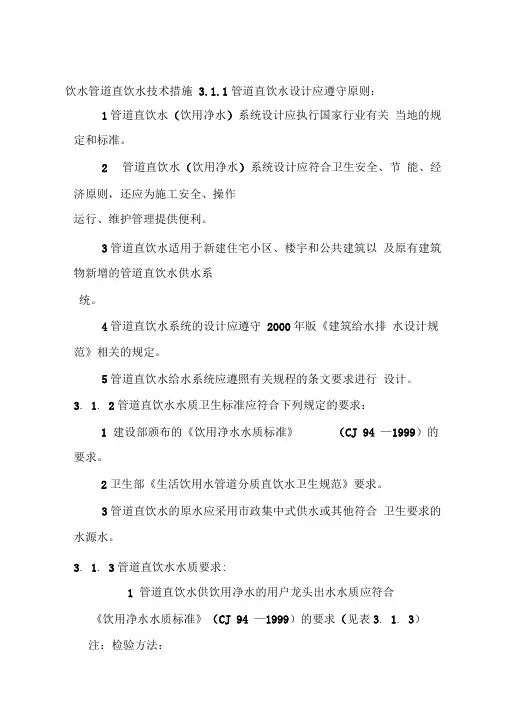

管道直饮水系统设计 随着人民生活水平的不断提高，人们对饮用水的水质提出了更高的要求。越来越多的用户把目光投向管道直饮水。 管道直接饮水是“管道优质直接饮用水”的简称。即采用分质供水方式，在居住小区内设净水站或小型水厂利用深度水处理技术和设施，将自来水进一步处理，达到直接饮用的水质要求，由独立的供水管道输送到各家各户。 自1997年上海浦东锦华小区建成全国第一例管道式分质供水示范工程以后，全国已有300多个住宅新区的150多万户居民喝上了管道直供水。由于管道直饮水的设计尚没有国家规范，本文以一工程实例谈谈管道直饮水的设计。 1 系统设计 1.1 定额及水量 我国的管道直饮水是20世纪90年代末才开始试点的，再加上对不同地区、不同性质的建筑物而言，饮水定额是不同的，目前国家对直接饮水定额还没有制定规定，工程所采用的数据一般根据工程经验得来［1］。一般居民用水定额为q=3～5 L／（人·d）。南方部分城市可适当提高用水定额。 1.2 管段设计秒流量 管段设计秒流量一般采用传统的生活给水设计秒流量公式和经验公式来计算。陈和苗提出了用概率法计算直饮水管段设计秒流量的方法［2］。计算水龙头使用概率p可由以下三种方法确定。 ①方法一：亨特概率法（最高峰使用概率） p＝t/t0 (1) 式中：t0——最忙用水时段器具连续两次的间隔，S； t—t0期间的放水时间，s。 ②方法二：最大时平均使用效率。 P=（qt/q0）/t1 (2) 式中：t1—某一时间段，s。 qt—t1时段上的龙头累计用水量，L； q0—龙头流量，L／s。 当在最大用水小时的整个时段上（t1=3600s） 概率公式可转化为. P=（qh／q0）/t1＝qh／3600q0 (3) 式中：qh—器具最高时用水量，L。 假设系统中各同器具用水量及用水间隔都相等，则（3）可转化为， P＝qh／（3600）q0＝Qh／（3600n·q0）（4） 式中：qh—系统全部龙头的最大时用量。 n—龙头（器具）数量。 ③方法三：最大时内高峰时段的平均使用效率。 最大用水小时一般出现在下午5:30～6:30，而该高峰用水时段一般出现在6点左右的半个小时内，因此龙头的使用概率又可变为： p＝t/tl t=aQh/（n·q0）(5) 式中：t1＜3600s，为用水高峰时段的延续时间，需现场观测；a为小于1的系数。aQh是t1时段的耗水量，需现场测试。 上述三种方法中，方法二最简单。一般首先考虑此方法。以住宅为例，基础数据如下：每户人口为 3.5人，龙头额定流量为0.05 L人。取用水量标准5L／（人·d），龙头的使用概率为：按（5）式设变化系数Kh=4，最大时用水量的80％集中在半小时之内用完。 取a=0.8
设计方案 项目名称:直饮水项目方案 设备用途: 直饮水
目录 一、公司简介 (2) 二、设计基础 (5) 三、产品图片及功能介绍 (6) 四、整体方案设备清单及报价 (7) 五、售后服务条款 (8) 六、现场服务计划 (9) 七、设备加工过程质量控制方案 (10) 八、部分成功案例 (11) 一、公司简介
北京丰茂上达环保科技有限公司成立于二零零八年，是一家集产品研发、生产、销售、服务于一体的水处理设备高新技术企业，拥有专业的科技研发团队和营销团队。公司总部位于北京丰台区总部基地南四环西路188号六区2号楼10层，生产基地在北京大兴工业园区，是目前中国北方较大的水处理设备OEM生产商，涉及家用直饮机、商用机及大型水处理设备。 公司一贯秉持科技领先、质量第一的精神，依托强大的研发生产团队，推出“福浩达”牌家用、商用系列水处理产品。涉及单位、企业集中供水的大型水处理系统、工业高纯水处理设备、矿泉水、纯净水生产线、投币式售水机、家用直饮水机等多个领域。今天，您工作所在地北京丰茂上达环保科技有限公司地处北京南五环外，环境优美的大兴工业园区，占地面积8000m2，车间使用面积4000m2，是北京丰茂上达环保科技有限公司全额投资800 余万元建成的生产基地。以拥有国际最先进的生产线、质量检测分析设备，产品经国家国家卫生部检测中心检测，质量达到国家标准，一期工程投产后设计生产能力为年产量8万只，产值1.4 亿元，可实现利税100余万元。 在丰茂上达环保科技有限公司的发展过程中，依靠科技、尊重人才的政策始终贯穿于企业的经营方针之中。公司在为客户提供一流产品的同时，引进高素质的技术和管理人才，已研制开发了多项新产品。公司正致力于不断完善管理机制，吸引优秀人才，树立竞争意识，发展名牌战略，力争用最短的时间冲出国门，走向世界。丰茂上达人将不断致力于传递和谐幸福理念，改善人类健康饮水发展，以深厚的企业文化为思想载体，以卓越的产品质量为先导，以强大的销售渠道、诚信的售后服务，致力于打造一流的中国环保净水行业的标杆。 企业文化体系 核心价值观：科技为环保服务，环保为健康护航 经营理念：得客户心者得天下 企业精神：诚信、团结、创新、做精、做强、共赢 做事之道：不怨天，不尤人，下学而上达 管理之道：人人有目标，执行有程序，过程有监督，结果有反馈 服务理念：因为专业，所以卓越 企业使命：健康千万人，幸福千万家 企业宗旨：传递和谐幸福理念，改善人类饮水健康 二、设计基础 设计依据及原则： 1、无详细水质报告，按一般市政供水标准处理 2、客户方实际用水情况报告： 酒店，约50人用水。根据以上客户实际情况，我司提供两套方案，供客户选择：

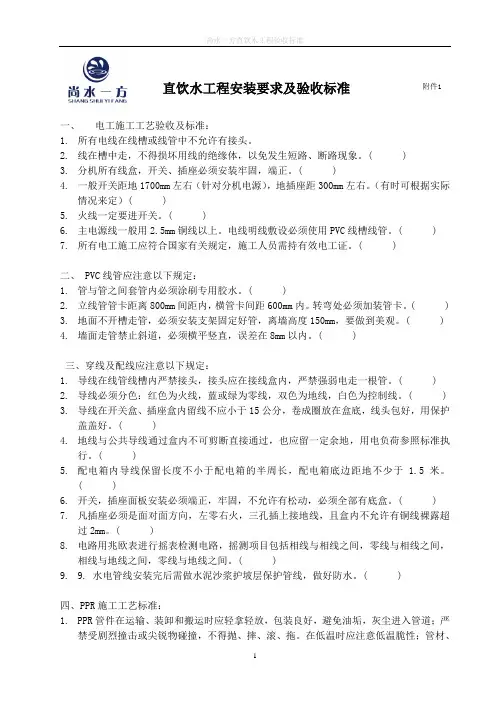

管道直饮水工程施工组织设计方案 一、总体说明 管道直饮水工程施工方案及方法和主要生产资源要素的优化配置等诸多方面的施工保障等均要遵循科学、严谨、细致、实用、合理的原则，按照甲方提供的工程信息，编制设计方案是工程施工中的必备文件，该工程安装要求严格，施工专业性强，必须精心组织设计各单位多方配合，方可保证该直饮水系统工程具有高度的安全性，可靠性和稳定性，以及设备安装的整体美观，方便实用，维护便利，达到质量优良，按期顺利完成工程的综合说明。 工程施工组织设计按工程全部竣工的施工工期考虑,将与甲方土建工程施工进度为依据统筹安排编制的，设计考虑安排的施工总进度计划。 本设计因限于各种可能潜在的因素的影响，在考虑安排施工方案及方法、施工程序、工艺流程、工期计划、质量技术、安全保证措施以及未尽事项等方面难免有遗漏，有待以后设计组织施工时修正、补充、完善，成为本工程施工中的必须指导文件。 管道直饮水工程施工项目包括：管网系统工程、RO反渗透制水供水系统工程、用户终端系统工程四个大的系统工程。 1、管网系统工程，包括小区供水管网系统和回水管网系统，这是本项工程的重点， 工程量大，施工情况复杂。 2、RO反渗透制水供水系统：这是饮用水生产的核心，也是直饮水工程的核心系统。 3、用户终端系统，包括智能水表、笼头组、后置抑菌装置等。此系统工程是体现 我公司服务质量、服务意识的关键环节。4、客户服务系统，客户资料的收集、整 理、归档，客户智能卡的写卡与发卡，培训管理公司收费的系统操作，培训管理公 司对整个系统的维护要领。 二、主要编制依据 1、《建筑给水聚丙烯管道（PP-R）工程技术手册》 2、《饮用净水水质标准》（CJ/94-1999） 3、《瓶装饮用净水卫生标准》（GB17324-1998） 4、系统设备供应商及厂商对设备、材料的安装要求 5、现行国家有关规范和施工标准 6、《建设工程质量管理条例》 7、有关专业提供的技术资料和要求 8、施工组织设计编制、审批和管理规定 9、施工图及各子系统技术设计方案 10、《管道直饮水系统技术规程》 三、工程人员组织 1、工程负责人员组成为确保优质、按时、安全的完成该系统工程，我公司针对该工程制定详细的人员组织结构安排，我公司将对该工程成立以公司董事长为核心，把公司的各项专业技术精英放在该工程上，在财力、物力、人力方面保证工程顺利完成。 2、主要工程技术人员岗位职责 （1）、经理：负责整个工程的人员组织安排和处理工地现场重大事件，保证工程进度。（2）工程经理岗位职责：全面负责该项工程的质量、进度、成本、机具、人员的安排调配，是工地安全生产、防火、防盗的第一责任人。协调工地各方的关系，代表单位全面处理、办理工程的变更签证。在组织工程施工过程中。主动接受业主、监理工程师、单位领导和有关部门的工作检查。认真贯彻执行国家有关劳动保护法令及制度和本单位安全生产的规章制度。认真贯彻“安全第一，预防为主”的方针，按规定搞好安全防范措施，把安全生产落到
