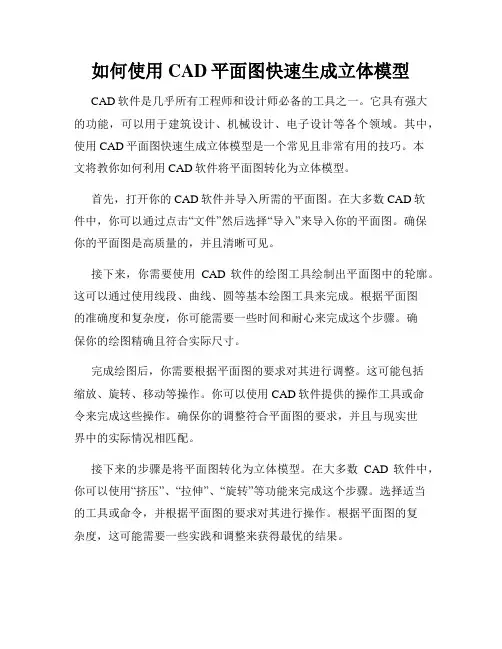

如何使用CAD平面图快速生成立体模型CAD软件是几乎所有工程师和设计师必备的工具之一。
它具有强大的功能，可以用于建筑设计、机械设计、电子设计等各个领域。
其中，使用CAD平面图快速生成立体模型是一个常见且非常有用的技巧。
本文将教你如何利用CAD软件将平面图转化为立体模型。
首先，打开你的CAD软件并导入所需的平面图。
在大多数CAD软件中，你可以通过点击“文件”然后选择“导入”来导入你的平面图。
确保你的平面图是高质量的，并且清晰可见。
接下来，你需要使用CAD软件的绘图工具绘制出平面图中的轮廓。
这可以通过使用线段、曲线、圆等基本绘图工具来完成。
根据平面图的准确度和复杂度，你可能需要一些时间和耐心来完成这个步骤。
确保你的绘图精确且符合实际尺寸。
完成绘图后，你需要根据平面图的要求对其进行调整。
这可能包括缩放、旋转、移动等操作。
你可以使用CAD软件提供的操作工具或命令来完成这些操作。
确保你的调整符合平面图的要求，并且与现实世界中的实际情况相匹配。
接下来的步骤是将平面图转化为立体模型。
在大多数CAD软件中，你可以使用“挤压”、“拉伸”、“旋转”等功能来完成这个步骤。
选择适当的工具或命令，并根据平面图的要求对其进行操作。
根据平面图的复杂度，这可能需要一些实践和调整来获得最优的结果。
完成立体模型后，你可以进一步对其进行修改和优化。
你可以使用CAD软件的其他功能，如倒角、填充、文字等来增强模型的细节和可读性。
调整模型的外观和材质，以使其更加逼真。
最后，你可以保存你的立体模型，并使用CAD软件提供的导出功能将其输出为不同的文件格式，如DWG、STL等。
这样，你就可以与其他人共享你的立体模型，或者将其导入到其他CAD软件中进行进一步的处理和分析。
总而言之，使用CAD平面图快速生成立体模型是一项非常有用的技巧。
通过绘制轮廓、调整平面图、转化为立体模型，并进行优化，你可以快速而准确地将平面图转化为现实世界中的立体模型。
这将为你的设计工作带来很多便利，并提高你的工作效率。

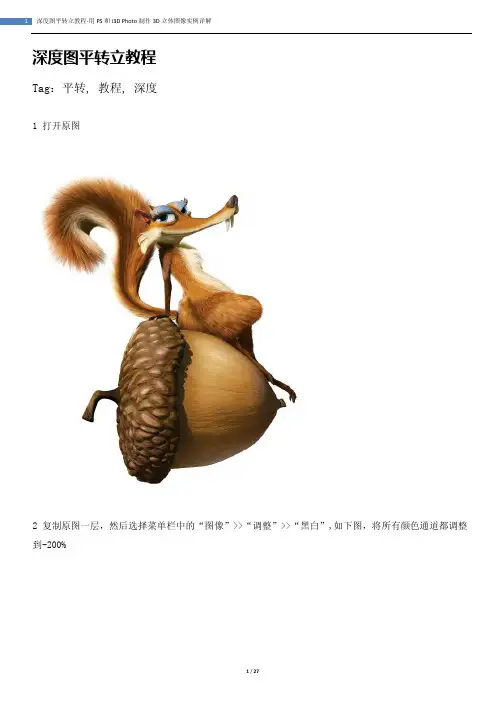

深度图平转立教程Tag：平转, 教程, 深度1 打开原图2 复制原图一层，然后选择菜单栏中的“图像”>>“调整”>>“黑白”,如下图，将所有颜色通道都调整到-200%3 在通道中，复制一个对比最大的通道4 用画笔将身体白色的部分填黑5 反向“ctrl+shift+i”,在通道“蓝副本”上，按住“ctrl”点击左键从而选择通道选区6 选择RGB通道后回到图层面板，在原图上按“ctrl+J”复制出选区中的图层7 用钢笔工具将各个图中头、尾、腿、坚果顶部、坚果底部、果实柄等一一抠出。
8 先将抠出的部分用简单的黑、白、灰分出各个部分。
在深度图中，白代表近，黑代表远。
9 按照原图，将头部的细部用钢笔圈出然后复制出来，每个部分都复制单独一层，方便以后编辑10 开始一层一层的描绘亮部和暗部，方法有三，方法一：用于描绘圆形或椭圆形物体。
按ctrl点击编辑的图层，出现该图层轮廓选区后，在该图层上新建一层。
然后选择菜单栏中的“编辑”>>“描边”,根据物体大小输入描边像素。
11 选择菜单栏中的“模糊”>>“高斯模糊”，根据各自情况，选择半径像素进行模糊。
12 重复描边，描边像素缩小为上一次描边像素的三分之一至二分之一(根据实际情况而定)13 方法二：用于描绘不规则暗部和亮部，新建一层，用黑色画笔描绘，然后调节该层的不透明度。
14 调整果实柄，先将果实柄颜色调暗，然后用方法一描黑边模糊，再用方法二用黑色画笔描绘柄部的两边。
坚果上端完成。
然后根据各部分的空间前后关系，把各部分底色调到最佳。
15 开始描绘果实底部，先用方法一描黑边，然后用橡皮擦工具把靠近顶部多余的部分擦掉，然后将靠近底部的线条按流线型擦细16 复制描边层，分别对这两层进行高斯模糊，注意两层模糊的半径像素要一大一小17 这时用到方法三，用加深工具把底色层的边缘打黑，然后用减淡工具把黑实中间打白，画笔的大小和曝光度根据画片大小和前后关系定。
三维平面设计：Photoshop的透视变换方法透视变换是Photoshop软件中常用的功能之一，它允许我们将二维平面图像转换为具有三维效果的透视图。
在平面设计和建筑设计领域中，透视变换是非常重要的工具，它可以为设计师提供更加真实和有深度的效果。
要使用Photoshop的透视变换功能，首先打开软件并导入需要处理的图像。
然后，点击菜单栏上的“编辑”选项，选择“变换”下的“透视”。
在弹出的对话框中，你将看到一张网格覆盖在原始图像上。
在透视变换工具中，你会注意到四个小方块，它们代表了图像的四个角落。
你可以点击并拖动这些方块来调整图像的透视效果。
例如，如果你想使图像朝着一个角度倾斜，你可以选择右上角的方块，然后向下拖动。
当你点击并拖动方块时，你会注意到图像被拉伸和扭曲，以创建透视效果。
此外，你还可以使用鼠标滚轮来调整透视变换的程度。
向前滚动滚轮会增加透视效果，而向后滚动滚轮会减少透视效果。
除了调整角度和程度之外，你还可以使用透视变换工具来调整图像的比例和位置。
例如，如果你想将一个建筑物的图像放置在一个看起来更远的背景中，你可以点击并拖动图像的中心点来改变位置。
另一个有用的功能是透视变换工具中的“调整”选项。
通过这个选项，你可以使用滑动条调整图像的亮度、对比度和饱和度。
这样，你可以在透视变换过程中对图像进行必要的调整，以使其更加逼真。
值得注意的是，在进行透视变换之前，最好先对图像进行一些预处理。
例如，你可以使用“修复画笔”工具来修复图像中的不完美之处，或者使用“图层掩码”功能来调整某些区域的透明度。
最后，在完成透视变换后，你可以点击菜单栏上的“编辑”选项，选择“转换为Smart Object”。
这样，你就可以随时返回并调整透视效果，而不会丢失原始图像的质量。
总的来说，透视变换是一种强大而灵活的功能，可以为平面设计师和建筑设计师提供更加真实和有深度的效果。
通过掌握Photoshop软件中的透视变换方法，你可以创建出令人惊叹的三维平面设计作品。
CAD中平面与立体图形的转换方法在CAD设计中，平面图与立体图形之间的转换是非常常见且重要的操作。
平面图是二维的，只能展示宽度和高度，而立体图形是三维的，不仅展示了宽度和高度，还包括了深度。
本文将介绍一些在CAD软件中实现平面与立体图形转换的方法。
1. 从平面图到立体图形将平面图转换为立体图形的方法有很多，下面列举其中几种常用的方法。
（1）拉伸法：该方法适用于需要从平面图中提取直线或曲线并将其拉伸为三维体的情况。
在CAD软件中，选择平面图上的线条或曲线，然后使用拉伸命令将其垂直或水平拉伸即可生成立体图形。
（2）旋转法：该方法适用于需要从平面图转换为立体物体的情况。
在CAD软件中，选择平面图中的多边形或线条，然后使用旋转命令将其绕指定点旋转一定角度即可生成立体图形。
（3）挤压法：该方法适用于需要从平面图中提取闭合曲线并将其拉伸为立体物体的情况。
在CAD软件中，选择平面图中的闭合曲线，然后使用挤压命令将其拉伸为指定高度的立体图形。
2. 从立体图形到平面图将立体图形转换为平面图的方法相对复杂一些，但在CAD软件中通常有以下几种常用方法可供选择。
（1）截断法：该方法适用于需要将立体图形截取一部分并转换为平面图的情况。
在CAD软件中，选择立体图形中的一部分或多部分，在截断命令中选择一个截断平面，然后将其截断为平面图。
（2）投影法：该方法适用于需要将立体图形投影为平面图的情况。
在CAD软件中，选择立体图形所在的三维场景，然后使用投影命令将其投影到一个平面上，生成二维的平面图。
（3）剖视法：该方法适用于需要将立体图形切割并展开为平面图的情况。
在CAD软件中，选择立体图形，然后使用剖视命令在指定的位置进行切割，最后将切割后的各个部分展开为平面图。
3. 注意事项在进行平面与立体图形转换时，需要注意以下事项。
（1）选择正确的图形元素：要确保所选择的线条、曲线或闭合曲线是需要转换的部分，避免选择了错误的图形元素导致转换结果不准确。
CAD设计中的平面与立体图形转换技巧在CAD设计中，平面图形与立体图形之间的转换是非常常见的需求。
平面图形通常用于展示建筑设计的布局、装饰设计的图案等，而立体图形则可以更直观地呈现建筑物、产品模型等的真实效果。
如果能够熟练掌握平面与立体图形之间的转换技巧，将大大提高设计效率和质量。
下面将介绍一些常用的转换技巧。
1. 从平面图形到立体图形的转换在CAD软件中，可以通过以下几种方法将平面图形转换为立体图形。
首先，使用立体效果命令：在AutoCAD软件中，可以使用“THICKEN”命令或“挤出”功能将平面图形拉伸成立体图形。
选择需要转换的平面图形，然后输入命令名称，并设置拉伸的距离或高度。
这样，选定的平面图形将会在垂直方向拉伸成立体图形。
其次，使用建筑绘图命令：当设计建筑物时，可以使用建筑绘图命令来将平面图形转换为立体图形。
这些命令包括“楼梯”、“墙”、“窗户”等。
通过选择和设置各个命令的参数，可以根据设计需求将平面图形转换为对应的立体建筑物。
最后，使用3D绘图命令：在CAD软件中，还提供了各种绘制和编辑3D图形的命令，如“绘制3D多线体”、“旋转”、“倾斜”等。
通过这些命令，可以将平面图形转换为各种立体图形，如圆柱体、立方体等。
2. 从立体图形到平面图形的转换与将平面图形转换为立体图形相比，将立体图形转换为平面图形的难度更大。
在CAD设计中，通常采用以下两种方法将立体图形转换为平面图形。
首先，使用投影命令：CAD软件中提供了多种投影命令，如“投影”、“平视投影”、“透视投影”等。
通过选择立体图形和设置投影参数，可以将立体图形投影到平面上，形成对应的平面图形。
其次，使用截断命令：在CAD软件中，可以使用“切割”命令或“截面”功能将立体图形截断生成平面图形。
选择需要截断的立体图形，并指定截断的位置和方向，CAD软件将会根据设定的参数生成对应的平面图形。
需要注意的是，在进行平面与立体图形转换时，应尽量避免图形失真和信息丢失。
少年易学老难成，一寸光阴不可轻- 百度文库auto cad怎样将房屋平面图转换为立体图？
第一：用三维拉伸（EXT）做，但是要注意几点：
1.三维拉伸只针对完整的二维封闭区域或者面域对象。
2.平面图拉伸成立体图，要考虑分段拉伸，即墙体底部到窗台的部分；窗台到门洞上框的部分；门洞上框到墙体顶部的部分。
分段拉伸后再并集到一起，才能留出门窗洞口的空间。
操作步骤：
1.将平面图复制(co)三份出来；
2.处理墙体底部到窗台的部分：
将所有表示窗洞的线条删除，并连接成完整墙体，面域后拉伸，高度为窗
台高。
3.窗台到门洞上框的部分：
这一部分最好做，直接将平面图面域后拉伸，高度为门洞高减去窗台高。
4.门洞上框到墙体顶部的部分：这一部分最容易出错，将平面图里所有表示窗洞和门洞的线条删除，并连接成完整墙体，面域
（注意：先差集掉内墙所形成的房间面域）后拉伸，高度为墙高减去门洞高度。
5.将三次拉伸的立体按正确的位置
叠加在一起后并集。
完成操作！！。

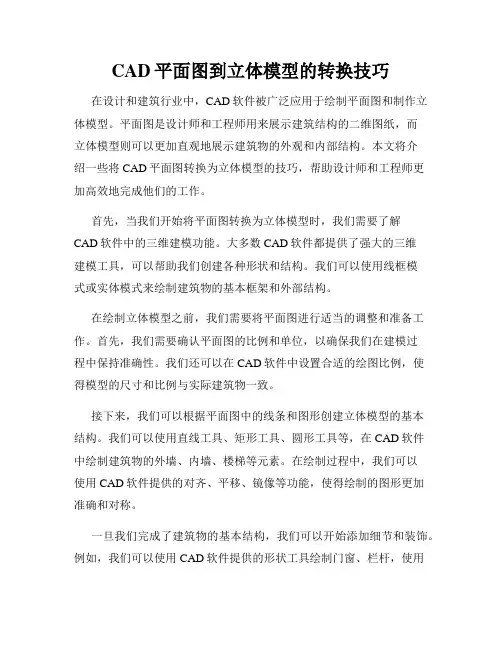

CAD平面图到立体模型的转换技巧在设计和建筑行业中，CAD软件被广泛应用于绘制平面图和制作立体模型。
平面图是设计师和工程师用来展示建筑结构的二维图纸，而立体模型则可以更加直观地展示建筑物的外观和内部结构。
本文将介绍一些将CAD平面图转换为立体模型的技巧，帮助设计师和工程师更加高效地完成他们的工作。
首先，当我们开始将平面图转换为立体模型时，我们需要了解CAD软件中的三维建模功能。
大多数CAD软件都提供了强大的三维建模工具，可以帮助我们创建各种形状和结构。
我们可以使用线框模式或实体模式来绘制建筑物的基本框架和外部结构。
在绘制立体模型之前，我们需要将平面图进行适当的调整和准备工作。
首先，我们需要确认平面图的比例和单位，以确保我们在建模过程中保持准确性。
我们还可以在CAD软件中设置合适的绘图比例，使得模型的尺寸和比例与实际建筑物一致。
接下来，我们可以根据平面图中的线条和图形创建立体模型的基本结构。
我们可以使用直线工具、矩形工具、圆形工具等，在CAD软件中绘制建筑物的外墙、内墙、楼梯等元素。
在绘制过程中，我们可以使用CAD软件提供的对齐、平移、镜像等功能，使得绘制的图形更加准确和对称。
一旦我们完成了建筑物的基本结构，我们可以开始添加细节和装饰。
例如，我们可以使用CAD软件提供的形状工具绘制门窗、栏杆，使用文字工具添加标签和注释，还可以使用贴片功能添加纹理和颜色。
细节和装饰可以使得立体模型更加逼真和有趣。
此外，为了让立体模型更加真实和可视化，我们还可以使用CAD 软件提供的光影和渲染功能。
我们可以设置阳光的角度和强度，为模型的表面添加材质和纹理。
通过调整光影和渲染效果，我们可以模拟不同时间、不同光照条件下的建筑物外观，使得模型更加逼真和具有艺术感。
最后，当我们完成了立体模型的建模和装饰后，我们可以使用CAD软件提供的导出功能将模型保存为不同的文件格式。
常见的文件格式包括DWG、DXF、OBJ等。
通过导出模型，我们可以方便地与其他设计师和工程师共享和交流我们的设计。
如何在CAD中进行平面和立体形式转换在CAD软件中，平面和立体形式转换是设计工作中常见的任务之一。
本文将向您介绍如何使用CAD软件进行平面和立体形式的转换，以便您能够高效地完成设计工作。
首先，我们需要明确什么是平面和立体形式。
平面是一个二维的几何形状，它只有长度和宽度，没有高度；而立体是一个三维的几何形状，它不仅具有长度和宽度，还有高度。
在CAD软件中，我们可以通过一些工具和技巧将平面形状转换成立体形状。
下面是一些常用的方法：1. 拉伸工具：拉伸是一种将二维几何形状沿垂直方向拉伸成三维形状的方法。
在CAD软件中，您可以选择要拉伸的平面形状，然后指定拉伸的方向和距离，即可将其转换为立体形状。
2. 旋转工具：旋转是一种将平面形状围绕某个轴线旋转一定角度从而形成立体形状的方法。
在CAD软件中，您可以选择要旋转的平面形状，然后指定旋转的轴线和旋转角度，即可将其转换为立体形状。
3. 偏移工具：偏移是一种在平面形状周围创建一定距离的新形状的方法。
在CAD软件中，您可以选择要偏移的平面形状，然后指定偏移的距离和方向，即可在平面形状周围创建一个立体形状。
4. 旋转体工具：旋转体是一种通过旋转一个二维形状来创建立体形状的方法。
在CAD软件中，您可以选择一个二维形状，并指定旋转的轴线和旋转角度，然后软件会自动生成一个立体形状。
5. 放样工具：放样是一种通过一个平面形状在另一个平面上移动生成一个立体形状的方法。
在CAD软件中，您可以选择一个平面形状和移动方向，然后指定移动的距离，软件会根据您的指导在新的位置生成一个立体形状。
以上是一些常用的方法，根据您的具体需求和CAD软件的版本可能会有所不同。
在实践中，您可以不断尝试和探索各种工具和技巧，以便更有效地完成平面和立体形式之间的转换。
总结一下，通过使用CAD软件的拉伸、旋转、偏移、旋转体和放样等工具，我们可以将平面形状转换成立体形状。
对于设计师来说，熟练掌握这些工具和技巧是非常重要的。
Photoshop中的图像矫正和透视变换一直以来，图像处理软件Photoshop在各个行业都占据着重要的地位。
其强大的图像编辑和处理功能为用户提供了广阔的创作空间。
其中，图像矫正和透视变换是两个常用的功能，可以使照片或图像更加逼真和真实。
在本文中，我将探讨Photoshop中的图像矫正和透视变换的应用和原理。
首先，图像矫正是一种技术，用于对图像进行修正和调整，以使其看起来更加准确和真实。
这种技术主要应用于修正图像中的畸变、透视和形状失真等问题。
例如，当我们拍摄建筑物或景观时，由于拍摄角度或镜头变形等因素，可能导致图像中的建筑物出现倾斜或变形的情况。
通过使用Photoshop的矫正工具，我们可以轻松地对这些问题进行修正，使图像看起来更加直立和真实。
其次，透视变换是一种常用的技术，用于在二维平面上重建三维物体的透视效果。
通过使用透视变换工具，我们可以在Photoshop中对图像进行透视调整，使其具有更加逼真的立体感。
透视变换常被应用于建筑设计、室内设计和广告制作等领域。
例如，在室内设计中，我们可以通过透视变换将平面图转换为立体效果，以帮助客户更好地预览和理解设计方案。
那么，具体如何在Photoshop中进行图像矫正和透视变换呢？下面我将简要介绍一些常用的方法和步骤。
首先，对于图像矫正，我们可以通过使用“自动匹配”功能来自动调整图像的透视和倾斜问题。
在Photoshop中打开需要矫正的图像后，点击“编辑”菜单下的“自动校正图像”选项即可。
这个功能会自动检测并矫正图像中的透视和倾斜问题，使其看起来更加直立和真实。
其次，对于透视变换，我们可以使用“变换”工具进行调整。
在Photoshop中打开需要进行透视变换的图像后，选择“编辑”菜单下的“变换”选项，然后在弹出的变换框中进行调整。
通过拖动各个角落的控制点，我们可以改变图像的透视关系，并实现不同角度和比例的调整。
此外，Photoshop还提供了其他一些专门的工具和插件，用于更精确和高级的图像矫正和透视变换。
3Dmax建筑设计教程：从平面图到3D模型建筑设计是一个复杂而有趣的过程，而3Dmax则是一个功能强大的建筑设计软件。
本篇教程将带你深入了解如何从平面图到3D模型的步骤，详细介绍每个环节的操作方法和技巧。
步骤一：准备工作1. 获取平面图和相关资料：在进行建筑设计之前，首先需要收集平面图、立面图以及其他相关资料。
这些文件将成为你设计的基础，因此要确保它们的准确性和完整性。
2. 安装和熟悉3Dmax软件：在正式开始设计之前，你需要确保你已经安装了3Dmax软件，并且对其界面和功能有一定的了解。
如果你是初学者，可以先通过在线教程或课程学习3Dmax的基本操作。
步骤二：导入平面图1. 打开3Dmax软件，点击“文件”菜单，选择“导入”功能。
找到你的平面图文件并选择导入。
2. 调整平面图的尺寸和位置：平面图可能不会与3Dmax的默认视图完全匹配，因此你需要将其调整到正确的比例和位置。
通过鼠标右键点击平面图，在弹出的菜单中选择“调整”的选项，然后按照提示进行调整。
步骤三：创建基本结构1. 使用线工具绘制建筑物的轮廓：根据平面图，使用3Dmax的线工具绘制建筑物的轮廓。
确保按照正确的比例和尺寸进行绘制。
2. 创建墙体和楼层：使用3Dmax的建模工具，将绘制的轮廓转换为实体模型。
通过选择顶点和线，然后点击“创建”菜单中的“墙体”选项，生成建筑物的墙体和楼层结构。
步骤四：添加细节和装饰1. 室内设计：根据平面图和设计要求，使用3Dmax的建模工具添加室内细节，如家具、灯具、地板等。
确保每个细节都与平面图一致，并符合设计风格和需求。
2. 装饰和材质：为建筑物的墙体、地板和其他表面添加适当的材质和纹理。
3Dmax提供了丰富的材质库和纹理工具，可以帮助你实现各种效果。
步骤五：渲染和调整1. 光线设置：通过调整3Dmax中的光线设置，为建筑物模型创建合适的光线效果。
可以使用天光、白光和聚光灯等不同类型的光源，以及调整光照强度和颜色。
cad平面图怎么变为三维立体图
在cad里面一般绘制三维图形都是先绘制平面图然后再使用三维建模，方法其实不难但是大家一定要掌握。
下面店铺把方法都教给大家，一起来学习吧。
cad平面图变为三维立体图的方法
1.用合并的方法绘制路径。
路径是由几条线合并而成，
2.更改视图。
选择视图/三维视图/西南偏西等轴测。
如下图。
3.更改的视图效果如图。
cad三维图绘制方法：新建z轴。
1.选择工具/新建/z轴矢量。
2.选择需要建立z轴的位置。
选择端点，拉伸再点。
3.建立好后如下图。
cad三维图绘制方法：建模
1.建好后。
在z轴上绘制你需要的截面。
2.选择绘图/建模/拉伸。
3.选择拉伸的对象，选好后回车确定。
4.按右键选择路径。
5.选择你所需的路径，并按回车确定。
6.效果图如下。
cad三维图绘制方法：真实效果
1.选择视图/视觉样式/真实。
2.最终效果如图。
