实验2 网络数据包的监听与分析一实验目的1.掌握使用Wireshark软件监听和捕获网络数据包。
2.掌握通过实际观察网络数据进行分析而了解网络协议运行情况。
二实验要求1.设备要求：计算机若干台（装有Windows 2000/XP/2003操作系统、装有网卡），局域网环境，主机装有Wireshark工具。
2.每组1人，独立完成。
三实验预备知识1.Wireshark简介Wireshark是一个开放源码的网络分析系统，也是是目前最好的开放源码的网络协议分析软件之一，支持Linux和Windows平台，支持500多种协议分析。
网络分析系统首先依赖于一套捕捉网络数据包的函数库。
这套函数库工作在在网络分析系统模块的最底层。
作用是从网卡取得数据包或者根据过滤规则取出数据包的子集，再转交给上层分析模块。
从协议上说，这套函数库将一个数据包从链路层接收，将其还原至传输层以上，以供上层分析。
在Linux系统中，1992年Lawrence Berkeley Lab的Steven McCanne 和Van Jacobson提出了包过滤器，称之为BPF（BSD Packet Filter），设计了基于BPF的捕包函数库Libpcap。
在Window系统中，意大利人Fulvio Risso和Loris Degioanni提出并实现了Winpcap函数库，其实现思想来源于BPF。
2.Wireshark的简单操作方法安装Wireshark之前，需要安装Winpcap，安装过程比较简单。
安装完成后，启动Wireshark，如图2.1所示。
图2.1 启动Wireshark后的界面设置Capture选项。
选择“Capture”-“Options”，弹出“Capture Options”界面，设置完成后点击“Capture”而开始捕获数据，如图2.2所示。
图2.2 “Capture Options”界面在“Capture Options”界面中，主要选项如下：•“Interface”是要求选择在哪个接口（网卡）上抓包。
wireshark抓包实验报告Wireshark抓包实验报告1. 实验简介本次实验旨在通过使用Wireshark软件进行网络抓包，深入了解网络通信过程中的数据传输和协议交互。
通过分析抓包数据，我们可以了解网络流量的组成、协议的运作方式以及网络安全的相关问题。
2. 实验准备在进行实验之前，我们需要准备一台运行Wireshark软件的计算机，并连接到一个网络环境中。
Wireshark是一款开源的网络协议分析工具，可以在各种操作系统上运行。
安装并配置好Wireshark后，我们就可以开始进行抓包实验了。
3. 实验步骤3.1 启动Wireshark打开Wireshark软件，选择需要抓包的网络接口。
Wireshark会监听该接口上的所有网络流量，并将其显示在界面上。
3.2 开始抓包点击“开始”按钮，Wireshark开始抓取网络数据包。
此时，我们可以看到界面上实时显示的数据包信息，包括源地址、目标地址、协议类型等。
3.3 过滤抓包数据由于网络流量非常庞大，我们可以使用过滤器来筛选出我们感兴趣的数据包。
Wireshark提供了丰富的过滤器选项，可以根据协议、源地址、目标地址等条件进行过滤。
3.4 分析抓包数据选中某个数据包后，Wireshark会显示其详细信息，包括协议分层、数据字段等。
通过分析这些信息，我们可以了解数据包的结构和内容，进一步了解网络通信的细节。
4. 实验结果与讨论在实验过程中，我们抓取了一段时间内的网络流量，并进行了分析。
通过对抓包数据的观察和解读，我们得出了以下几点结果和讨论：4.1 协议分层在抓包数据中，我们可以清晰地看到各种协议的分层结构。
从物理层到应用层，每个协议都承担着不同的功能和责任。
通过分析协议分层，我们可以了解协议之间的关系，以及它们在网络通信中的作用。
4.2 数据传输过程通过分析抓包数据，我们可以追踪数据在网络中的传输过程。
我们可以看到数据包从源地址发送到目标地址的路径，了解中间经过的路由器和交换机等设备。
电⼦科⼤⽹络安全实验2Wireshark抓包分析实验完整分析实验2 Wireshark抓包分析实验⼀、实验原理TCP三次握⼿准则介绍TCP是因特⽹中的传输层协议，使⽤三次握⼿协议建⽴连接。
当主动⽅发出SYN连接请求后，等待对⽅回答SYN，ACK。
这种建⽴连接的⽅法可以防⽌产⽣错误的连接，TCP使⽤的流量控制协议是可变⼤⼩的滑动窗⼝协议。
第⼀次握⼿：建⽴连接时，客户端发送SYN包(SEQ=x)到服务器，并进⼊SYN_SEND状态，等待服务器确认。
第⼆次握⼿：服务器收到SYN包，必须确认客户的SYN(ACK=x+1),同时⾃⼰也送⼀个SYN包(SEQ=y),即SYN+ACK包，此时服务器进⼊SYN_RECV状态。
第三次握⼿：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ACK=y+1),此包发送完毕，客户端和服务器进⼊Established状态，完成三次握⼿。
HTTP协议介绍HTTP协议⽤于在Internet上发送和接收消息。
HTTP协议是⼀种请求-应答式的协议 ——客户端发送⼀个请求，服务器返回该请求的应答，所有的请求与应答都是HTTP包。
HTTP协议使⽤可靠的TCP 连接，默认端⼝是80。
HTTP的第⼀个版本是HTTP/0.9，后来发展到了HTTP/1.0，现在最新的版本是HTTP/1.1。
HTTP/1.1由RFC 2616 定义。
⼆、实验⽬的1、了解并会初步使⽤Wireshark，能在所⽤电脑上进⾏抓包。
2、了解IP数据包格式，能应⽤该软件分析数据包格式。
3、了解HTTP请求中的三次握⼿准则，并能利⽤该软件对该过程进⾏简要分析。
三、实验内容（1）安装wireshark软件，并使⽤该软件捕获HTTP请求中的报⽂，分析该过程中TCP建⽴连接的握⼿过程以及报头各字段的含义，记录实验结果和数据。
（2）尝试利⽤wireshark软件捕获Ping请求中的报⽂，并分析报⽂中各字段的含义，记录实验结果和数据。
wireshark抓包实验报告总结一、实验目的本次实验的主要目的是学习Wireshark抓包工具的使用方法，掌握网络通信过程中数据包的组成和解析方式，以及了解常见网络协议的运行机制。
二、实验环境本次实验使用的操作系统为Windows 10，使用Wireshark版本为3.4.6。
三、实验步骤1. 安装Wireshark软件并打开。
2. 选择需要抓包的网络接口，并开始抓包。
3. 进行相应的网络操作，例如访问网站、发送邮件等。
4. 停止抓包，并对捕获到的数据包进行分析和解析。
四、实验结果1. 抓取HTTP请求和响应数据包通过Wireshark抓取HTTP请求和响应数据包，可以轻松地了解HTTP协议在通信过程中所传输的信息。
例如，在访问一个网站时，可以看到浏览器向服务器发送GET请求，并获取到服务器返回的HTML 页面等信息。
同时还可以看到HTTP头部中所携带的信息，例如User-Agent、Cookie等。
2. 抓取TCP连接数据包通过Wireshark抓取TCP连接数据包，可以了解TCP协议在建立连接、传输数据和关闭连接时所涉及到的所有步骤。
例如，在进行FTP 文件传输时，可以看到TCP三次握手建立连接，以及文件传输过程中TCP的流量控制和拥塞控制等。
3. 抓取UDP数据包通过Wireshark抓取UDP数据包，可以了解UDP协议在通信过程中所涉及到的所有信息。
例如，在进行DNS域名解析时，可以看到DNS服务器返回的IP地址等信息。
五、实验总结通过本次实验，我学会了使用Wireshark抓包工具进行网络数据包分析的方法，并了解了常见网络协议的运行机制。
同时也发现，在网络通信过程中，数据包所携带的信息非常丰富，能够提供很多有用的参考和指导。
因此，在实际工作中，我们应该灵活运用Wireshark等工具进行网络数据包分析，并结合具体业务场景进行深入研究和分析。
wireshark抓包实验报告Wireshark抓包实验报告引言：网络是现代社会中不可或缺的一部分，人们在日常生活中几乎无时无刻不在使用网络。
然而，网络的复杂性使得网络问题的排查变得困难。
Wireshark作为一款强大的网络抓包工具，可以帮助我们深入分析网络数据包，从而更好地理解和解决网络问题。
本文将介绍Wireshark的基本原理和使用方法，并通过实际抓包实验来验证其功能和效果。
一、Wireshark的基本原理Wireshark是一款开源的网络协议分析工具，可以运行在多个操作系统上。
它通过捕获网络接口上的数据包，并将其解析成可读的形式，以便我们进行深入分析。
Wireshark支持多种协议，包括以太网、无线网络、TCP/IP等，使得我们能够全面了解网络通信的细节。
二、Wireshark的使用方法1. 下载和安装Wireshark可以从其官方网站上免费下载，根据自己的操作系统选择合适的版本进行安装。
安装完成后，打开Wireshark并选择要抓包的网络接口。
2. 抓包设置在开始抓包之前，我们需要进行一些设置以确保我们能够捕获到想要分析的数据包。
首先，我们可以设置抓包过滤器来过滤出特定的数据包，以减少不必要的干扰。
其次，我们可以选择是否启用深度分析，以获取更详细的协议信息。
3. 开始抓包一旦设置完成，我们可以点击“开始”按钮开始抓包。
Wireshark将开始捕获网络接口上的数据包，并将其显示在主界面上。
我们可以看到每个数据包的详细信息，包括源IP地址、目标IP地址、协议类型等。
4. 数据包分析Wireshark提供了丰富的功能和工具，使得我们可以对抓包的数据包进行深入分析。
我们可以通过点击每个数据包来查看其详细信息，并根据需要进行过滤、排序和搜索。
此外，Wireshark还提供了统计功能，帮助我们了解网络流量的情况。
三、实验验证为了验证Wireshark的功能和效果，我们进行了一次抓包实验。
实验中，我们使用Wireshark抓取了一段时间内的网络数据包，并进行了分析。

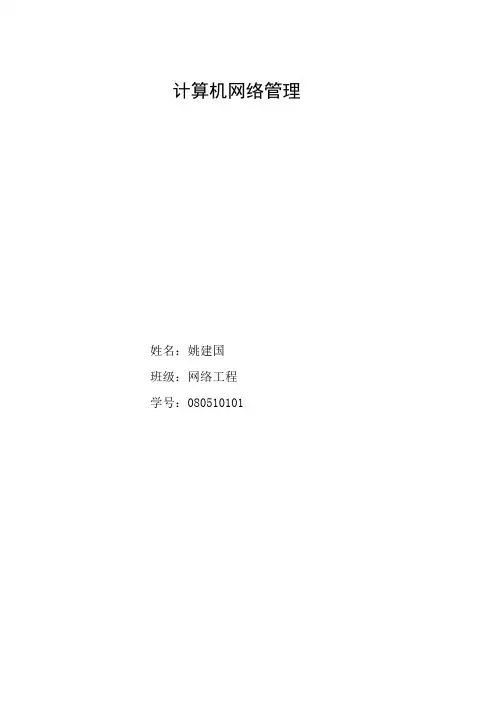

计算机网络管理姓名：姚建国班级：网络工程学号：080510101一．实验目的學會使用snmpb分析mib tree，使用wireshark抓包以及分析該包。
根據snmp 協定，分析抓包軟體抓出的結果。
二．实验内容1. 使用Snmp1）安装snmpb2）实验步骤3）点击mib tree分析各结点2.使用wireshark抓包1)安装WireShark，中间会提示安装WinPcap,一切都是默认。
2)实验前先关掉联网的软件，防止产生一些不必要的流量，以利于实验分析。
3)打开WireShark,选择"Capture>>Interfaces",选择自己的网卡。
选择"Start"开始监控流量。
UDP协议分析,选择一个包单击，结果如下抓包过程中发现TCP组播、HTTP组播等。
A.组播分析.Ethernet II帧,Src: RealtekS_46:f2:4f (00:e0:4c:46:f2:4f), Dst:IPv4mcast_66:74:6e (01:00:5e:66:74:6e)。
源地址RealtekS，目的地址IPv4mcast_66:74:6e。
Internet Protocol(IP数据包),User Datagram Protocol(UDP数据包), Src Port: irisa (11000), Dst Port: irisa (11000)。
B.ARP广播。
Ethernet II帧,Src: FujianSt_f8:ec:eb (00:d0:f8:f8:ec:eb)[锐捷网络的交换机，这里显示"福建实达网络"], Dst: Broadcast (ff:ff:ff:ff:ff:ff)Address Resolution Protocol (request)(ARP数据包)Sender MAC address: FujianSt_f8:ec:eb (00:d0:f8:f8:ec:eb)Sender IP address: 10.1.10.254 (10.1.10.254)Target MAC address: 00:00:00_00:00:00 (00:00:00:00:00:00)Target IP address: 10.1.10.135 (10.1.10.135)ARP是一个三层的协议，直接跑在Frame之上4）再次启动WireShark，打开网页[url][/url]，抓包。

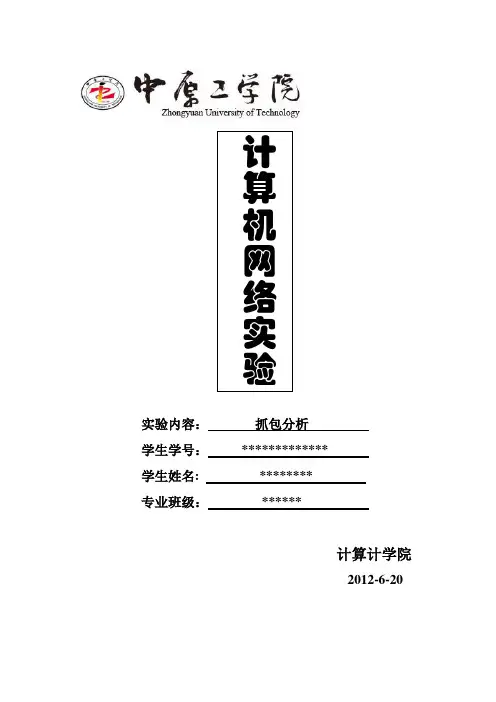

实验内容：抓包分析学生学号：*************学生姓名: ********专业班级：******计算计学院2012-6-20HTTP一、实验名称：网络抓包分析HTTP协议请求、响应过程。
二、时间目的和内容：内容：网络抓包分析HTTP协议请求、响应过程以及请求、响应的报文的格式。
目的：了解、熟悉网络抓包软件，掌握HTTP请求、响应的报文格式，分析、掌握HTTP请求、响应的过程。
三、实验数据及分析结果：1、HTTP的请求报文格式和响应报文格式：2、网络抓包截获的数据：HTTP的请求报文数据：所截获的HTTP的请求报文如下图所示：主要的报文段为：Internet Protocol, Src: 10.20.60.49 (10.20.60.49), Dst: 220.168.129.75Cache-control：no-cache\r\nConnection：keep-alive\r\nCookie:rtime=1;ltime=1334408026756;cnzz-eid=8195232-1334323245-http%3Host:\r\nPragma:no-cache\r\nRange:bytes=203903-293887\r\nReferrer:http://hndx.sc. /flie/download/icon3\r\nUser-agent:mozillla/4.0分析：用GET方法向主机Host：hndx. sc. ，请求对象/ flie/download/icon3/2380.rar，浏览器实现的版本http/1.1（可打开数据包1查看更多报文）。
HTTP的响应报文数据：所截获的百度的http响应报文如下图所示（编号：7594）主要报文段为：Internet protocol，src：119.75.217.56（119.75.217.56），dst：10.20.60.49（10.20.60.49）Transmission control protocol，src port：http （80），dst port：23234（23234），seq：6740，ack：2109，len：243http/1.1 200 ok \r\ncache-control:private\r\ndate:tue,17 apr 2012 13:03:06 GMT\r\nexpires:tue,17 apr 2012 13:03:06 GMT\r\ncontent-encoding:gzip\r\ntransfer-encoding:chunked\r\nserve:BWS/1.0\r\nconnection:keep-alive\r\n\r\n分析：由数据包可知此响应报文使用的是IPv4协议，头部长度为20个字节，其他信息如上。
实验Wireshark抓包分析实验一、实验目的1、了解并会初步使用Wireshark，能在所用电脑上进行抓包2、了解IP数据包格式，能应用该软件分析数据包格式3、查看一个抓到的包的内容，并分析对应的IP数据包格式4、学会使用nslookup工具查询并分析Internet 域名信息或诊断DNS 服务器。
5、会用wireshark分析DNS协议。
对DNS协议有个全面的学习与了解。
二、实训器材1、接入Internet的计算机主机；2、抓包工具WireShark。
三、实验内容（一）IP包分析实验1、打开wireshark，选择接口选项列表。
或单击“Capture”，配置“option”选项。
2、设置完成后，点击“start”开始抓包，显示结果。
3、选择某一行抓包结果，双击查看此数据包具体结构。
4、查看IP数据报。
[1]写出IP数据报的格式。
[2]捕捉IP数据报的格式图例。
[3]记录IP数据报包的所有域，针对每一个域所代表的含义进行解释。
（二）DNS协议分析实验1、启动WireShark，并开始抓包。
2、在命令行运行nslookup 发现成都大学或其他单位官方DNS服务器。
nslookup /3、停止抓包4、显示过滤DNS包，查看其请求包和响应包的运输层协议是UDP 还是TCP，DNS请求包的目的端口及DNS响应包的源端口号分别是多少，DNS 请求包是发往哪个地址的，用ipconfig查看你的本地DNS服务器的IP地址，判断它们是否相同。
5、查看接下来你的主机发出的一些TCP SYN 包，其中的目的IP地址是否有刚才DNS应答包中的IP地址?Wireshark抓包分析实验报告一．实验目的1.了解并初步使用Wireshark，能在所用电脑上进行抓包。
2.了解IP数据包格式，能应用该软件分析数据包格式。
3.查看一个抓到的包的内容，并分析对应的IP数据包格式。
4.学会使用nslookup工具查询并分析Internet 域名信息或诊断DNS 服务器。
wireshark实验报告Wireshark实验报告Wireshark是一个非常强大的网络协议分析工具，它可以帮助我们监控和分析网络上的数据包，从而深入了解网络通信的细节。
在本次实验中，我们使用Wireshark来分析一个简单的网络通信场景，并进行一些实验来了解它的功能和用途。
实验一：捕获数据包首先，我们打开Wireshark并选择要监控的网络接口，然后开始捕获数据包。
在捕获过程中，我们可以看到不断出现的数据包，它们包含了网络通信中的各种信息，如源地址、目标地址、协议类型等。
通过Wireshark的过滤功能，我们可以只显示特定协议的数据包，从而更方便地进行分析。
实验二：分析HTTP通信接下来，我们模拟了一个简单的HTTP通信场景，比如在浏览器中访问一个网页。
通过Wireshark捕获到的数据包，我们可以看到HTTP请求和响应的细节，包括请求头、响应头、数据内容等。
通过分析这些数据包，我们可以了解HTTP 通信的工作原理，以及了解网页加载过程中的各种细节。
实验三：检测网络异常最后，我们模拟了一个网络异常的场景，比如断开网络连接或者遭遇网络攻击。
通过Wireshark捕获到的数据包，我们可以看到异常情况下的网络通信情况，从而及时发现问题并进行处理。
Wireshark的强大过滤功能可以帮助我们快速定位异常数据包，以便更快地解决网络问题。
通过以上实验，我们对Wireshark的功能和用途有了更深入的了解。
它不仅可以帮助我们监控网络通信，还可以帮助我们分析网络问题、学习网络协议等。
在今后的网络工作中，Wireshark将成为我们不可或缺的利器，帮助我们更好地理解和管理网络通信。
Wireshark抓包分析实验若惜年一、实验目的：1.学习安装使用wireshark软件，能在电脑上抓包。
2.对抓出包进行分析，分析得到的报文，并与学习到的知识相互印证。
二、实验内容：使用抓包软件抓取HTTP协议通信的网络数据和DNS通信的网络数据，分析对应的HTTP、TCP、IP协议和DNS、UDP、IP协议。
三、实验正文：IP报文分析：从图中可以看出：IP报文版本号为:IPV4首部长度为:20 bytes数据包长度为:40标识符：0xd74b标志：0x02比特偏移：0寿命：48上层协议：TCP首部校验和：0x5c12源IP地址为：目的IP为：从图中可以看出：源端口号：1891目的端口号：8000udp报文长度为：28检验和：0x58d7数据长度：20 bytesUDP协议是一种无需建立连接的协议，它的报文格式很简单。
当主机中的DNS 应用程序想要惊醒一次查询时，它构造一个DNS查询报文段并把它给UDP，不需要UDP之间握手，UDP为报文加上首部字段，将报文段交给网络层。
第一次握手：从图中看出：源端口号：56770目的端口号：80序列号为:0首部长为: 32 bytesSYN为1表示建立连接成功当fin为1时表示删除连接。
第二次握手：从图中看出：源端口号是：80目的端口号为：56770序列号为：0ack为：1Acknowledgement为1表示包含确认的报文Syn为1表示建立连接。
第三次握手：从图中看出：源端口：56770目的端口：80序列号为：1ACK为：1首部长为：20bytesAcknowledgement为1表示包含确认的报文所以，看出来这是TCP连接成功了Tcp是因特网运输层的面向连接的可靠的运输协议，在一个应用进程可以开始向另一个应用进程发送数据前，这两个进程必须先握手，即它们必须相互发送预备文段，建立确保传输的参数。
发送报文：GET/HTTP/：是请求一个页面文件HOST：是请求的主机名Connection：持续连接Accept: 收到的文件User-Agent : 浏览器的类型Accept-encoding: gzip ,deflate ,sdch限制回应中可以接受的内容编码值，指示附加内容的解码方式为gzip ,deflate ,sdch 。
二．实验工具wireshark软件三．实验主要过程与结果本次实验使用了wireshark抓包软件对QQ的协议数据进行了分析。
1、首先打开wireshark,登录QQ2、然后点击开始抓包，给好友发送消息3、最后停止抓包，分析协议数据结果：停止抓包后，可以看到wireshark的页面如下，分为了三个区域：从上到下依次为数据包列表，数据包细节和数据包字节。
源地址为120.204.17.118，目的地址为172.17.62.0即为本机的地址）。
从数据包细节窗口可以看出总共有五层，从下到上依次为应用层，运输层，网络层，数据链路层，物理层。
分别对其不同层进行分析。
四、分析讨论1、应用层应用层是五层协议体系结构中的最高层，其任务是通过应用进程间的交互来完成特定网络应用。
本实验使用的应用进程为QQ,从下图中可以看出QQ所使用的协议为OICQ协议，其中里面包含了交互数据，即为报文。
在数据包细节中OICQ协议中的第五行，可以看到自己的QQ号（302702230）。
选中最后一行的DaTa可以看到传输的数据，即为报文。
2、运输层运输层的任务就是负责向两台主机中进程之间的通信提供通用的数据传输服务，应用进程利用该服务传送应用层报文。
从下图可以看到运输层所使用的协议为UDP协议，UDP协议提供无连接的、尽最大努力的数据传输服务（不保证数据传输的可靠性），其数据的单位是用户数据报。
图中所选中的数据部分是运输层给数据加的报头。
其源端口号为8000，目的端口号为4009，数据包字节长度为87。
UDP协议的第四行表示检验和显示为验证禁用，不能验证，如下图。
3、网络层网络层负责为分组交换网上的不同主机提供通信服务。
在发送数据时，网络层把运输层产生的报文段或用户数据报封装成分组或包进行传送。
从图中可以看出可以看到IP的版本号为4；IP头的长度是20字节，所以从图中可以看出第一个数45，即代表版本号和IP头的长度；首部和载荷的总长度是107字节（0x006b），00在前，6b在后，说明进行网络传输的时候是先传输高位再传输低位,即高字节数据在低地址，低字节数据在高地址，从图中可以看出是00 6b；TTL（存活时间）域的值是54；协议为UDP。
利用wireshark进行网络数据捕获的实验报告总结标题：利用Wireshark进行网络数据捕获的实验报告总结摘要：本文是对利用Wireshark进行网络数据捕获实验的总结与回顾。
通过使用Wireshark这一强大的网络分析工具，我们可以深入了解网络通信过程中的数据包交互，以及分析网络流量中的各种信息。
本文将从简到繁，由浅入深地介绍了Wireshark的使用方法，展示了对不同协议的数据包的截取和解析过程，并探讨了实验过程中遇到的一些常见问题和解决方案。
1. 引言在当今网络化的时代，了解网络数据的传输和交互过程对于网络管理和安全至关重要。
Wireshark作为一款免费的开源软件，提供了强大的网络数据分析能力，成为网络技术人员必备的工具之一。
本文将通过实验报告的形式，总结并回顾利用Wireshark进行网络数据捕获的经验，包括实验目的、实验过程和实验结果。
2. 实验目的在实验中，我们的主要目的是掌握Wireshark的基本使用方法，包括安装和配置、捕获网络数据包、过滤和解析数据包等。
通过实际操作了解网络通信过程中的数据包结构和各层协议的使用，从而提高对网络数据的理解和分析能力。
3. 实验步骤及过程3.1 安装与配置Wireshark我们首先介绍了Wireshark软件的下载、安装和基础配置，包括设置捕获接口、指定过滤器等。
通过正确配置Wireshark，我们能够准确地对特定网络接口进行数据包捕获。
3.2 捕获网络数据包接下来，我们详细介绍了如何在Wireshark中开始数据包捕获。
通过选择合适的网络接口和过滤器，我们可以针对特定的网络流量进行捕获，并将捕获的数据包保存为pcap文件以供后续分析。
3.3 过滤和解析数据包Wireshark支持强大的过滤功能，我们通过示例解释了过滤器的语法和使用方法，从而能够更加灵活地过滤和查找我们感兴趣的数据包。
我们还介绍了Wireshark的解析功能，用于解析各种网络协议的数据包，并展示了如何获取关键信息。
洛阳理工学院实验报告计算机网络实验目的： 1•学会简单使用网络分析工具（如 WireShark （Ethereal ） Sniffer 、科来等）抓取网络报 文。
2.对抓取的网络报文进行分析，加深对网络数据分层封装理论的理解。
实验内容：利用任意一款网络分析工具抓取网络数据（推荐 WireShark ）,开启抓包功能，进 行网络信息浏览等简单的网络使用。
分析抓到的数据包，能够辨别传输层三次握手的 过程，能够辨别分析网络各层添加的头部与数据部分的组成。
实验步骤：1•选择一个网络分析工具，学会简单使用，本实验使用 WireShark 来抓取网络报文。
WireShark 是捕获机器上的某一块网卡的网络包，当你的机器上有多块网卡的时候，你 需要选择一个网卡。
点击Caputre->lnterfaces 选择正确的网卡。
然后点击"Start"按钮，开 始抓包。
2 •抓取若干数据包，对照理论所学数据包，辨别、分析数据包结构。
TCP 分析：一个TCP 报文段分为首部和数据两部分。
TCP 报文段首部的前二十个字节是固定的，后面有 4N 个字节是根据需要而增加的选项。
因此TCP 的最小长度是 20个字节。
源端口和目的端口字段：各占两个字节，分别写入源端口号和目的端口号。
在抓取的数据报中，源端口号和目的端口号的值分别是： 80和5677。
系别计算机系 班级 学号 姓名 课程名称实验名称实验日期 网络报文分析 成绩序号字段：占4个字节。
序号范围是 0到232-1，共232个序号 [stream i ndex: 0]确认号字段：在四个字节，是期望收到对方下一个报文段的第一个字节的序 号。
LNext sequence number : 2921 trelatlve sequence number^」Acknowledgement number: 1已 ack number)Header length: 20 bytes+i Flag5: 0x010 (ACK ) -rrF0020 If 24 00 50 16 2d 03 a9 0030 20 14 ea 5f 00 00 34 25 nrvin 7C1 广a 广A he 7r Hd数据偏移字段：占 4位，它指出TCP 报文段的数据起始处距离TCP 报文段的 起始处有多远。
实验一Wireshark使用一、实验目的1、熟悉并掌握Wireshark的基本使用；2、了解网络协议实体间进行交互以及报文交换的情况。
二、实验环境与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE等软件。
三、预备知识要深入理解网络协议，需要观察它们的工作过程并使用它们，即观察两个协议实体之间交换的报文序列，探究协议操作的细节，使协议实体执行某些动作，观察这些动作及其影响。
这种观察可以在仿真环境下或在因特网这样的真实网络环境中完成。
Wireshark是一种可以运行在Windows, UNIX, Linux等操作系统上的分组嗅探器，是一个开源免费软件，可以从下载。
运行Wireshark程序时，其图形用户界面如图2所示。
最初，各窗口中并无数据显示。
Wireshark的界面主要有五个组成部分：命令和菜单协议筛选框捕获分组列表选定分组首部明细分组内容左：十六进制右：ASCII码图1●命令菜单（command menus）：命令菜单位于窗口的最顶部，是标准的下拉式菜单。
●协议筛选框（display filter specification）：在该处填写某种协议的名称，Wireshark 据此对分组列表窗口中的分组进行过滤，只显示你需要的分组。
●捕获分组列表（listing of captured packets）：按行显示已被捕获的分组内容，其中包括：分组序号、捕获时间、源地址和目的地址、协议类型、协议信息说明。
单击某一列的列名，可以使分组列表按指定列排序。
其中，协议类型是发送或接收分组的最高层协议的类型。
●分组首部明细（details of selected packet header）：显示捕获分组列表窗口中被选中分组的首部详细信息。
包括该分组的各个层次的首部信息，需要查看哪层信息，双击对应层次或单击该层最前面的“＋”即可。
●分组内容窗口（packet content）：分别以十六进制（左）和ASCII码（右）两种格式显示被捕获帧的完整内容。
Wireshark抓包及分析实验学生姓名：学号：___________________任务分配日期：______________课程名称：计算机组网技术WireShark实验报告: 用Wireshark完成计算机网络协议分析报告开始时间: __________报告截至日期: ______________一．实验的目的本次实验的目的就是要学会wireshark抓包软件的基本使用方法，wireshark抓包的基本过程，以及对所抓到的数据包进行详细的分析并能很好的李杰一些基本的数据的含义。
能达到对网络数据的基本的监控和查询的能力。
实验一802.3协议分析和以太网（一）实验目的1、分析802.3协议2、熟悉以太网帧的格式、了解ARP、ICMP、IP数据包格式实验步骤：1、捕获并分析以太帧（1）清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。
如下图（2）启动WireShark，开始分组捕获。
（3）在浏览器的地址栏中输入：/浏览器将显示华科大主页。
如下图所示：（4）停止分组捕获。
首先，找到你的主机向服务器发送的HTTP GET消息的Segment序号，以及服务器发送到你主机上的HTTP 响应消息的序号。
http的segement段序号是47 45 54如下图：由下图可以得到服务器发送到我主机上的http响应消息的序号是：由上图可知为44：1、你的主机的48位以太网地址(MAC地址)是多少？我的主机的mac地址是：2、目标MAC地址是服务器的MAC地址吗？如果不是，该地址是什么设备的MAC地址？不是服务器的MAC地址；该地址是网关的地址。
3、给出Frame头部Type字段(2字节)的十六进制值。
十六进制的值是08 00如图所示：4、在包含“HTTP GET”的以太网帧中，字符“G”的位置(是第几个字节，假设Frame头部第一个字节的顺序为1)？如果frame得头部为顺序1，则“G”的位置为67。
实验2 Wireshark抓包分析实验
一、实验原理
TCP三次握手准则介绍
TCP是因特网中的传输层协议，使用三次握手协议建立连接。
当主动方发出SYN连接请求后，等待对方回答SYN，ACK。
这种建立连接的方法可以防止产生
错误的连接，TCP使用的流量控制协议是可变大小的滑动窗口协议。
第一次握手：建立连接时，客户端发送SYN包(SEQ=x)到服务器，并进入SYN_SEND状态，等待服务器确认。
第二次握手：服务器收到SYN包，必须确认客户的
SYN(ACK=x+1),同时自己也送一个SYN包(SEQ=y),即SYN+ACK包，此时服务器进入SYN_RECV状态。
第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ACK=y+1),此包发送完毕，客户端和服务器进入Established状态，完成三次握手。
HTTP协议介绍
HTTP协议用于在Internet上发送和接收消息。
HTTP协议是一种请求-应答
式的协议 ——客户端发送一个请求，服务器返回该请求的应答，所有的请求与应答都是HTTP包。
HTTP协议使用可靠的TCP连接，默认端口是80。
HTTP的第
一个版本是HTTP/0.9，后来发展到了HTTP/1.0，现在最新的版本是HTTP/1.1。
HTTP/1.1由RFC 2616 定义。
二、实验目的
1、了解并会初步使用Wireshark，能在所用电脑上进行抓包。
2、了解IP数据包格式，能应用该软件分析数据包格式。
3、了解HTTP请求中的三次握手准则，并能利用该软件对该过程进行简要分析。
三、实验内容
（1）安装wireshark软件，并使用该软件捕获HTTP请求中的报文，分析该过
程中TCP建立连接的握手过程以及报头各字段的含义，记录实验结果和数据。
（2）尝试利用wireshark软件捕获Ping请求中的报文，并分析报文中各字段
的含义，记录实验结果和数据。
四、实验步骤
1、打开wireshark,点击“start”开始抓包,并打开浏览器输入
①分析TCP协议建立的三次握手过程,并进行报文分析；
②使用Wireshark软件分析HTTP报文内容：
2、利用wireshark软件捕获Ping请求中的报文，并分析报文中各字段的含义，
记录实验结果和数据。
五、实验结果及分析
1、打开wireshark,点击“start”开始抓包,并打开浏览器输入
下图中可以看到wireshark截获到了三次握手的三个数据包。
第四个包才是HTTP的，这说明HTTP的确是使用TCP建立连接的。
第一次握手数据包：
客户端发送一个TCP，标志位为SYN，序列号为0，代表客户端请求建立连接。
如下图：
第二次握手的数据包：
服务器发回确认包,标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置为客户的I S N加1以.即0+1=1, 如下图：
就这样通过了TCP三次握手，建立了连接。
2、使用Wireshark软件分析HTTP报文内容：
在利用上一步骤抓取到HTTP的报文后，我们双击该报文，进行简要的分析，如下图
下面来解释一下其中的超文本传输协议内容：
GET/HTTP /1.1/r/n：表示采用POST方式向服务器请求一个页面，使用HTTP1.1版本协议。
HOST：表示请求的主机名。
Keep-Alive：表示连接持续时间
再来看看相应报文：
HTTP/1.1 200 OK\r\n：表示http1.1版并请求成功。
此外还包含了内容类型和连接时间持续方式等信息
2、利用wireshark软件捕获Ping请求中的报文，命令窗口：
2）分析报文如下：
1、一共发送4个icmp请求，以及收到4个icmp回复。
以其中一对请求回复一个为例进行分析。
由图可知这个IP帧的以下信息：
版本号：IPV4首部长度：20 bytes
总长度：60 Bytes 标识：0x6469（25705）
标志：0x00（分片）片偏移:0
生存时间：64，说明这个数据报还可以在路由器之间转发64次。
协议：ICMP (0x01) 头部检验和：0x9236（接受正确）Source：192.168.1.105Destination：192.168.1.104
版本号：IPV4首部长度：20 bytes
总长度：60 Bytes 标识：0x6469（25705）
标志：0x00（分片）片偏移:0
生存时间：64，说明这个数据报还可以在路由器之间转发64次。
协议：ICMP头部检验和：0x9236（接受正确）
Source：192.168.1.104Destination：192.168.1.105
六、实验结论
1、由wireshark所截获到的数据包可以分析三次握手的三个数据包，第四个包才是HTTP的，这说明HTTP的确是使用TCP建立连接的。
2、当某一主机要ping 另一台主机时，则根据捕获的ICMP报文可以得出目标主机可以访问。
七、总结及心得体会
通过本实验Wireshark抓包分析，进一步熟练了对wireshark这一软件的操作，同时通过联网捕获数据包得出HTTP通信连接方式，对网络建立连接有了更好的了解。
另外通过利用wireshark软件捕获Ping请求中的报文，分析得出了ICMP报文各个指标。
