管桩施工安全技术交底1. 前言近年来，管桩作为一种先进的基坑开挖支护技术被广泛应用于基础工程施工中。

但是，由于施工现场环境复杂、安全隐患较多，如不严格按照规定操作，就很容易引发事故，造成严重的人员伤亡和财产损失，因此，本文旨在提高施工人员的安全意识和操作规范，推广安全技术和防范措施，确保施工安全。

2. 安全技术交底内容2.1 施工前的安全交底在开工建设前，施工方必须对相关职工进行一次集中安全交底，交底重点包括以下几点：1.安全生产法律法规：安全生产法、施工工地安全管理规定等；2.当前项目的安全注意事项：包括施工方案、材料选用、现场措施等；3.紧急事件应对措施：如出现火灾、逃生、伤亡等紧急情况的处理；4.现场管理：如遵守交通管理、加强安全检查等。

施工方在安全交底过程中要做到言传身教、具体明确。

重要内容需要工人签字，以作为管理的记录。

交底之后，要对工人进行安全会考和实际操作演练，并开展特种作业人员安全培训。

2.2 材料准备和设备检查在施工前，作为施工方一定要认真检查材料和设备的质量、使用情况和安全性能，并及时做好记录，以便处理接下来发现的问题。

材料准备和设备检查主要包括：1.材料选用：要选用厂家质量合格的材料，如水泥、钢筋等；必须在严格监管下，保持产品完整、不加工等；2.设备验收：对堆桩机、监测仪器、井口防护设备等进行检查；如有发现问题需得到专业人员的修复或更换；3.安全防护措施：检查防腐、抗震等防护措施是否到位，是否存在安全隐患；如有发现，需及时采取措施并记录。

2.3 施工过程中的安全交底在施工过程中，施工方要做好每一次的安全交底。

如果出现新的环境因素或施工方式变化，要进行及时的安全交底，并做好防范措施和操作要求，保证施工过程中的安全。

1.监理方安全检查：监理方要及时发现施工中的不安全因素，对不安全因素及时纠正，并及时安排隐患整改；2.工人接过工作步骤的安全操作规范：保证施工人员操作时的安全性，避免人员遗落到操作环节不当的风险；3.移动式通讯工具及器具等物品的维护及保养：工作年限内移动式通讯工具、器具等物品应由专业人员进行定期维护、保养；4.挖掘为基础的安全施工规范：施工方要严格按照规范进行操作，防止发生事故。

一、交底目的为确保承台接桩施工过程中的安全，提高施工人员的安全意识和操作技能，预防安全事故的发生，特制定本安全技术交底。

二、交底对象所有参与承台接桩施工的施工人员、管理人员及监理人员。

三、交底内容1. 施工准备（1）熟悉施工图纸，了解工程特点、施工工艺及安全要求。

（2）组织施工人员学习相关安全操作规程和注意事项。

（3）准备必要的施工机具、安全防护用品及应急物资。

2. 施工现场安全措施（1）施工区域设置安全警示标志，明确危险区域。

（2）施工前，对施工现场进行清理，确保施工通道畅通。

（3）施工过程中，加强现场管理，确保施工人员遵守安全操作规程。

（4）施工现场配备专职安全员，负责监督检查施工安全。

3. 承台接桩施工安全要点（1）接桩前，对桩基进行检查，确保桩基质量符合要求。

（2）接桩过程中，严禁人员站在接桩位置下方，防止掉落物体伤人。

（3）接桩时，严格按照施工工艺要求进行操作，确保接桩质量。

（4）接桩过程中，加强监测，发现异常情况立即停止施工，及时上报处理。

（5）接桩完成后，对承台接桩部位进行检查，确保无裂缝、渗漏等现象。

4. 安全防护措施（1）施工人员必须佩戴安全帽、安全带、防护眼镜等安全防护用品。

（2）施工过程中，严格遵守高空作业安全操作规程，防止坠落事故发生。

（3）施工机械操作人员必须取得相应资格证书，确保操作安全。

（4）施工现场设置安全通道，确保人员疏散畅通。

（5）施工现场设置应急物资，如急救箱、灭火器等，以便应对突发事件。

四、应急措施1. 发现安全隐患，立即停止施工，上报处理。

2. 发生安全事故，立即启动应急预案，及时上报，并采取有效措施进行救援。

3. 事故发生后，做好现场保护，协助有关部门进行调查和处理。

五、交底要求1. 施工人员必须认真学习本安全技术交底，了解安全操作规程和注意事项。

2. 施工过程中，严格遵守安全操作规程，确保施工安全。

3. 施工单位应定期组织安全培训，提高施工人员的安全意识和操作技能。

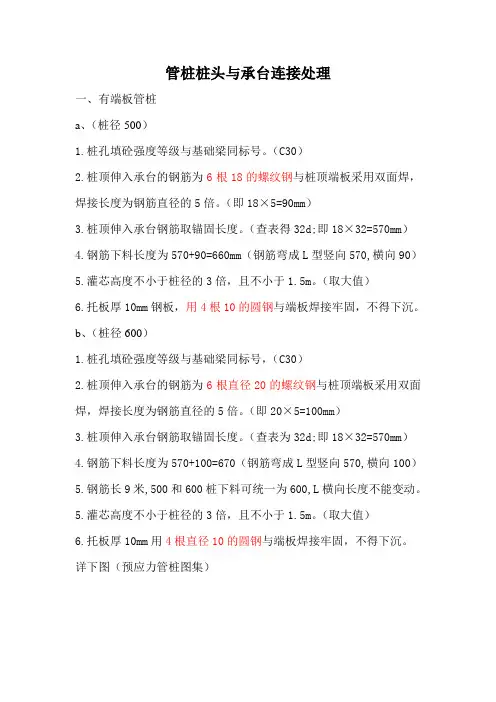

管桩桩头与承台连接处理
一、有端板管桩
a、（桩径500）
1.桩孔填砼强度等级与基础梁同标号。

（C30）
2.桩顶伸入承台的钢筋为6根18的螺纹钢与桩顶端板采用双面焊，焊接长度为钢筋直径的5倍。

（即18×5=90mm）
3.桩顶伸入承台钢筋取锚固长度。

（查表得32d;即18×32=570mm）
4.钢筋下料长度为570+90=660mm（钢筋弯成L型竖向570,横向90）
5.灌芯高度不小于桩径的3倍，且不小于1.5m。

（取大值）
6.托板厚10mm钢板，用4根10的圆钢与端板焊接牢固，不得下沉。

b、（桩径600）
1.桩孔填砼强度等级与基础梁同标号，（C30）
2.桩顶伸入承台的钢筋为6根直径20的螺纹钢与桩顶端板采用双面焊，焊接长度为钢筋直径的5倍。

（即20×5=100mm）
3.桩顶伸入承台钢筋取锚固长度。

（查表为32d;即18×32=570mm）
4.钢筋下料长度为570+100=670（钢筋弯成L型竖向570,横向100）
5.钢筋长9米,500和600桩下料可统一为600,L横向长度不能变动。

5.灌芯高度不小于桩径的3倍，且不小于1.5m。

（取大值）
6.托板厚10mm用4根直径10的圆钢与端板焊接牢固，不得下沉。

详下图（预应力管桩图集）。

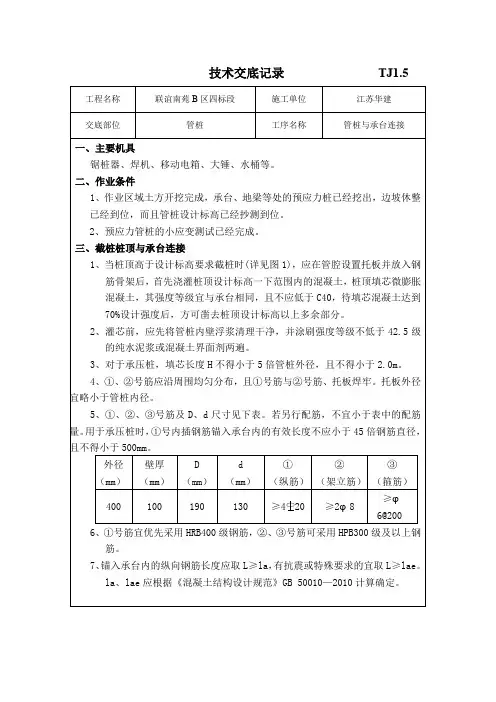

技术交底记录TJ1.5 工程名称联谊南苑B区四标段施工单位江苏华建交底部位管桩工序名称管桩与承台连接一、主要机具锯桩器、焊机、移动电箱、大锤、水桶等。

二、作业条件1、作业区域土方开挖完成，承台、地梁等处的预应力桩已经挖出，边坡休整已经到位，而且管桩设计标高已经抄测到位。

2、预应力管桩的小应变测试已经完成。

三、截桩桩顶与承台连接1、当桩顶高于设计标高要求截桩时(详见图1)，应在管腔设置托板并放入钢筋骨架后，首先浇灌桩顶设计标高一下范围内的混凝土，桩顶填芯微膨胀混凝土，其强度等级宜与承台相同，且不应低于C40，待填芯混凝土达到70%设计强度后，方可凿去桩顶设计标高以上多余部分。

2、灌芯前，应先将管桩内壁浮浆清理干净，并涂刷强度等级不低于42.5级的纯水泥浆或混凝土界面剂两遍。

3、对于承压桩，填芯长度H不得小于5倍管桩外径，且不得小于2.0m。

4、①、②号筋应沿周围均匀分布，且①号筋与②号筋、托板焊牢。

托板外径宜略小于管桩内径。

5、①、②、③号筋及D、d尺寸见下表。

若另行配筋，不宜小于表中的配筋量。

用于承压桩时，①号内插钢筋锚入承台内的有效长度不应小于45倍钢筋直径，且不得小于500mm。

外径（mm）壁厚（mm）D（mm）d（mm）①（纵筋）②（架立筋）③（箍筋）400 100 190 130 ≥420 ≥2φ8≥φ6@2006、①号筋宜优先采用HRB400级钢筋，②、③号筋可采用HPB300级及以上钢筋。

7、锚入承台内的纵向钢筋长度应取L≥la，有抗震或特殊要求的宜取L≥lae。

la、lae应根据《混凝土结构设计规范》GB 50010—2010计算确定。

((图1)四、不截桩桩顶与承台连接1、当桩顶正好位于设计标高处 (详见图2)，应在管腔设置托板并放入钢筋骨架后，浇灌微膨胀混凝土，其强度等级宜与承台相同，且不应低于C40，或按照承压桩（截桩）桩顶与承台连接详图（1）施工。

2、灌芯前，应先将管桩内壁浮浆清理干净，并涂刷强度等级不低于42.5级的纯水泥浆或混凝土界面剂两遍。
