结构设计与热设计

机械设计基础机械系统的热设计原理机械设计基础-机械系统的热设计原理机械系统的热设计原理在机械设计过程中起着重要的作用。

一个良好的热设计可以提高机械系统的工作效率、延长机械设备的使用寿命，同时也可以减少能源的消耗和环境的污染。

本文将着重探讨机械系统的热设计原理，并对其中的关键因素进行分析和解释。

一、热传导热传导是机械系统热设计中的基础知识。

它描述了热能如何通过物质的传导方式从一个区域流向另一个区域。

导热系数是衡量物质导热性能的重要参数，它表示单位时间内单位面积上的热量传导量。

在机械系统中，通过合理选择材料和结构形式，可以提高导热系数，从而提高热传导效率。

二、散热散热是机械系统中常见的热设计问题之一。

在机械设备运行过程中，由于摩擦、传动、电路等原因会产生大量的热量，如果不能及时有效地散热，将导致机械设备温度升高，甚至引发设备故障。

因此，在机械设计中，需要考虑如何增加散热面积、改善散热方式以及选择合适的散热材料等因素，以提高机械系统的散热效率。

三、热膨胀热膨胀是机械系统热设计中不可忽视的问题之一。

当机械设备受热时，材料会发生膨胀，而当机械设备冷却时，材料会发生收缩。

这种热膨胀现象会对机械系统的正常运行造成不利影响，例如导致零件的变形、轴承的间隙变大等问题。

因此，在机械设计中，需要合理考虑材料的热膨胀系数，采取一些措施，如设置伸缩装置、选择适应性较好的材料等，来减少热膨胀对机械设备的影响。

四、温度控制温度控制是机械系统热设计中的重要环节之一。

不同的机械设备在工作过程中，对温度的要求是不同的。

有些机械设备要求保持较低的温度，而有些机械设备则要求保持较高的温度。

因此，在机械设计中，需要根据机械设备的要求，合理选择散热器、冷却系统、加热系统等元件，以实现对温度的控制。

五、节能设计节能设计是当前机械设计中的热点问题之一。

随着能源消耗和环境污染问题的日益凸显，节能已成为各个领域的重要任务。

在机械系统的热设计中，通过改善能量转换效率、优化热能利用等方式，可以有效地减少能源的消耗，同时减少对环境的影响。

CPU散热器的热导管与散热风扇结构设计随着电子设备性能的提高和使用功率的增加，CPU的散热问题变得愈发突出。

在现代计算机中，CPU散热器是保证处理器正常工作的重要组成部分。

本文将探讨CPU散热器中热导管与散热风扇的结构设计，旨在解决CPU散热问题。

热导管在CPU散热器中扮演着重要的角色。

它主要通过热传导的方式将热量从CPU导出，提高散热效果。

热导管的设计应考虑以下几个方面：其一，热导管材料的选择。

优秀的热导管材料应具备高热导率和良好的强度，以确保热导管的导热效率和使用寿命。

铜和铝是常用的热导管材料，它们具有良好的热导率和较高的强度，适合作为热导管的制材。

其二，热导管的结构。

热导管一般由内外两层金属管组成，中间填充工质。

热传导过程中，CPU产生的热量使工质在内外两层金属管之间发生相变，从而实现热量的传递。

优化热导管的结构设计，可以提高热量的传导效率。

例如，增加内层金属管的表面粗糙度，可以增大与工质的接触面积，提升热传导速率。

其三，热导管的连接方式。

热导管需要与CPU的散热表面接触，以充分传导热量。

常见的连接方式有焊接和热导胶粘结。

焊接方式能够保证良好的热接触性，但一旦固定，难以更换。

而采用热导胶粘结可以灵活更换热导管，但热接触性可能略有降低。

热导管是CPU散热器中的重要组成部分，但单靠热导管无法将导出的热量迅速散尽，因此需要配合散热风扇进行散热。

散热风扇作为CPU散热器的另一重要组成部分，其结构设计应满足以下要求：首先，散热风扇的转速应根据处理器的发热量进行调配。

过低的转速无法充分散热，过高的转速则会增加噪音和功耗。

通过智能控制，根据CPU的温度动态调整散热风扇的转速，可以在保证散热效果的同时减小噪音和功耗。

其次，散热风扇的叶片设计应具备较好的风量和压力特性。

为了达到更好的散热效果，增大散热风扇的风量是必要的。

然而，增大风量会带来更大的风阻，降低空气压力。

因此，叶片的曲线设计需要考虑到风量和风压之间的平衡，提高散热风扇的效率。

由方程可见，要增强对流换热，可以加大换热系数和换热面积。
热辐射
热辐射：又称辐射传热,是物质由于本身温度的原因激发产生电磁波而被另一 低温物体吸收后，又重新全部或部分地转变为热能的过程称为热辐射。
热辐射公式：Q＝5.67*10-8* ε *A* (Th4-Tc4) 其中： Q---热辐射产生的热量，单位W（瓦） ε ---是表面的辐射率 Th 与Tc ---分别为高温与低温面的温度，单位为： K或℃ A ---热量传递方向垂直的面积，单位为m2
有阻抗，无法排列很密
刨片式散热片 Skive
鳍片厚度可薄至0.5mm以下，同时鳍片与 先以挤型方式做出长条状带有凹槽的初胚，接着 底板是一体成行无界面阻抗之问题，另外 利用一特殊刀具将初胚创初一层层弯曲的鳍片出 量产不易，刀具易磨损，制造材料多。 具有高鳍片密度，高散热片面积，高热导 来。 性。 用锡膏将散热片和底板经高温炉粘在一起 细长比高、重量轻、散热面积大，可适 用不同材料之接合 成板高、制程较多、锡膏存 在有接口阻抗之问题
热设计的目的 控制产品内部所有电子元器件的温度，使其在所处的 工作环境条件下不超过标准及规范所规定的最高温度。
热量传递的方式
热传导
热量传递 的方式
热辐射 热对流
热量传递的三种方式可以单独出现，也可以两种或三种形式同时出现
热传导
热传导：又称传导传热,简称导热，即在同一物体内或连接紧密的不同物体间， 热量自动地从高温向低温传递的方式称为热传导。热传导公式由傅立叶导热定 律得：
热传导公式：Q = K A △t / L 其中： Q---物体吸收或放出的热流量，单位为W（瓦） A---与热量传递方向垂直的面积，单位为m2 △t---高温与低温面的温度差，单位为或K或℃ L---两个面之间的距离，单位为m K---材料的导热系数，表明单位时间、单位面积、负的温度梯度下的导热量， 单位为W/m.K或W/m.℃

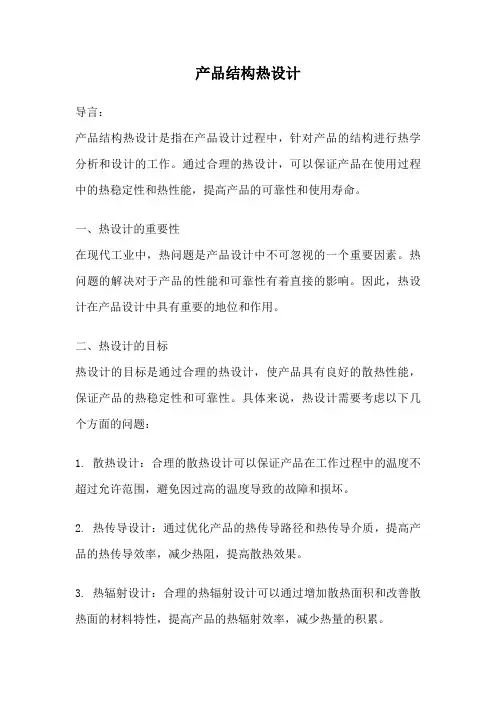

产品结构热设计导言：产品结构热设计是指在产品设计过程中，针对产品的结构进行热学分析和设计的工作。

通过合理的热设计，可以保证产品在使用过程中的热稳定性和热性能，提高产品的可靠性和使用寿命。

一、热设计的重要性在现代工业中，热问题是产品设计中不可忽视的一个重要因素。

热问题的解决对于产品的性能和可靠性有着直接的影响。

因此，热设计在产品设计中具有重要的地位和作用。

二、热设计的目标热设计的目标是通过合理的热设计，使产品具有良好的散热性能，保证产品的热稳定性和可靠性。

具体来说，热设计需要考虑以下几个方面的问题：1. 散热设计：合理的散热设计可以保证产品在工作过程中的温度不超过允许范围，避免因过高的温度导致的故障和损坏。

2. 热传导设计：通过优化产品的热传导路径和热传导介质，提高产品的热传导效率，减少热阻，提高散热效果。

3. 热辐射设计：合理的热辐射设计可以通过增加散热面积和改善散热面的材料特性，提高产品的热辐射效率，减少热量的积累。

4. 热循环设计：合理的热循环设计可以通过优化产品的热循环路径和热循环介质，提高产品的热循环效率，减少热量的积累。

三、热设计的方法和工具热设计可以通过数值模拟和实验测试两种方法进行。

数值模拟是一种常用的热设计方法，可以通过计算机模拟和分析产品的热特性，预测产品的热行为。

常用的数值模拟工具有有限元分析软件和计算流体力学软件等。

实验测试是一种直接测量和观测产品的热特性的方法，可以通过实验数据对产品的热设计进行验证和优化。

四、热设计的应用领域热设计广泛应用于各个领域的产品设计中。

例如，在电子产品设计中，合理的热设计可以保证电子元器件的温度不超过允许范围，提高产品的可靠性和使用寿命。

在汽车工程中，热设计可以提高发动机的散热效果，减少热量的损失，提高汽车的燃油效率。

在航空航天工程中，热设计可以保证航空器在高温环境下的正常运行，减少热量对航空器的影响。

五、热设计的挑战和发展趋势随着科技的不断发展和产品性能的不断提高，热设计面临着越来越多的挑战。

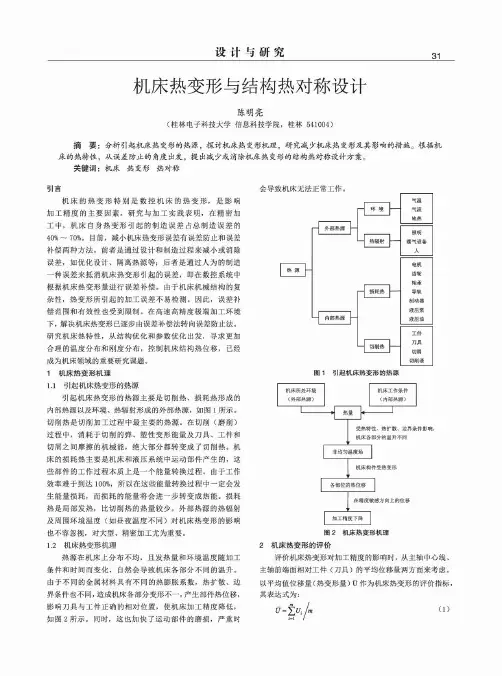

设计与研究31机床热变形与结构热对称设计陈明亮(桂林电子科技大学信息科技学院，桂林541004)摘要：分析引起机床热变形的热源，探讨机床热变形机理，研究减少机床热变形及其影响的措施。

根据机 床的热特性，从误差防止的角度出发，提出减少或消除机床热变形的结构热对称设计方案。

关键词：机床热变形热对称引言机床的热变形特别是数控机床的热变形，是影响加工精度的主要因素。

研究与加工实践表明，在精密加 工中，机床自身热变形引起的制造误差占总制造误差的40%〜70%。

目前，减小机床热变形误差有误差防止和误差 补偿两种方法。

前者是通过设计和制造过程来减小或消除 误差，如优化设计、隔离热源等；后者是通过人为的制造 一种误差来抵消机床热变形引起的误差，即在数控系统中 根据机床热变形量进行误差补偿。

由于机床机械结构的复 杂性，热变形所引起的加工误差不易检测。

因此，误差补 偿范围和有效性也受到限制。

在高速高精度极端加工环境 下，解决机床热变形已逐步由误差补偿法转向误差防止法。

研究机床热特性，从结构优化和参数优化出发，寻求更加 合理的温度分布和刚度分布，控制机床结构热位移，己经 成为机床领域的重要研究课题。

1机床热变形机理1.1引起机床热变形的热源引起机床热变形的热源主要是切削热、损耗热形成的 内部热源以及环境、热辐射形成的外部热源，如图1所示。

切削热是切削加工过程中最主要的热源。

在切削（磨削）过程中，消耗于切削的弹、塑性变形能量及刀具、工件和 切屑之间摩擦的机械能，绝大部分都转变成了切削热。

机 床的损耗热主要是机床和液压系统中运动部件产生的，这 些部件的工作过程本质上是一个能量转换过程。

由于工作 效率难于到达100%，所以在这些能量转换过程中一定会发 生能量损耗，而损耗的能量将会进一步转变成热能。

损耗 热是局部发热，比切削热的热量较少。

外部热源的热辐射 及周围环境温度（如昼夜温度不同）对机床热变形的影响 也不容忽视，对大型、精密加工尤为重要。

5.防霉菌设计 克服霉菌危害的主要措施有以下几个方面：
选择不易长霉和耐霉性好的材料； 将设备严格密封，并使其内部空气保持干燥（相对湿度低于 65）、清洁； 设备表面涂覆防霉剂或防霉漆； 利用紫外线照射防霉并消灭已生长的霉菌； 在密封设备中充以高浓度的臭氧来消灭霉菌。
（二）合理的结构形式和表面镀涂层设计
在电子设备的结构设计中，设计是否合理，对环境适应能力 的影响最大，也是最主要的。因为大多数的腐蚀问题都能通过合 理的结构设计来避免。 1. 设备尤其是舱室外设备应尽量避免易积存腐蚀介质、雨水或冷凝
水的结构，采用各种行之有效的设计措施，进行排水、排液通风。
如焊接结构应采用连续焊缝设计，尽可能消除缝隙和凹坑结构， 防止积水、灰尘和盐雾。
破坏的主要形式
根据材料的相容性，合理选用不同类型的金属和镀层是极为重 要的。设计时必须综合材料的电气、力学、物理、化学以及加工性 能等特性而优选耐蚀性好的金属材料和不长霉、耐老化的非金属材 料。 耐腐蚀性能好的金属材料：金、铬、镍、钛及钛合金、
铝合金、铜合金和不锈钢等。
不长霉、耐老化的非金属材料：聚四氟乙烯、聚碳酸酯、 改性聚苯乙烯、有机玻璃和硅橡胶等。 考虑到经济因素，通常选铝合金、铜合金、不锈钢和优质碳素 钢等再镀覆金属层和涂覆非金属层联合保护。通常我们优先选择 经认证或多年实践证明是可靠的金属材料和非金属材料。对选用 的新材料，特别注意考虑其可靠性、工艺稳定性、供应的可能性。
电子设备“三防”设计和热设计
现代“三防”技术的范畴，已不单纯是一 项工艺技术的实施，而应当涉及到电路、结构、 工艺和综合性技术管理的各个方面，其中结构 设计是将“三防”贯彻到产品设计中的关键， 必须重视“三防设计”，而并非单纯的在产品 完成后进行“三防设计”。

热设计的基本原则
热设计的基本原则：
1.热设计应与电气设计、结构设计同时进行，使热设计，结构设计，电气设计相互兼顾；并应遵守相应的国际，国内行业标准。

2.应将设备内温度控制在所规定的范围内，求得设备温度稳定性，以保证设备内的元器件均能在设定的热环境中长期正常工作。

3.作为设备热设计的温度控制稳定装置，其在规定期限内的可靠性要大于设备的可靠性，必要时可采用冗余措施，考虑相应的设计余量，提高其可靠性。

4.热设计应考虑产品的经济性指标，在保证散热的前提下使其结构简单、可靠且体积最小、成本最低。

热设计不能盲目加大散热余量，尽量使用自然对流或低转速风扇等可靠性高的冷却方式。

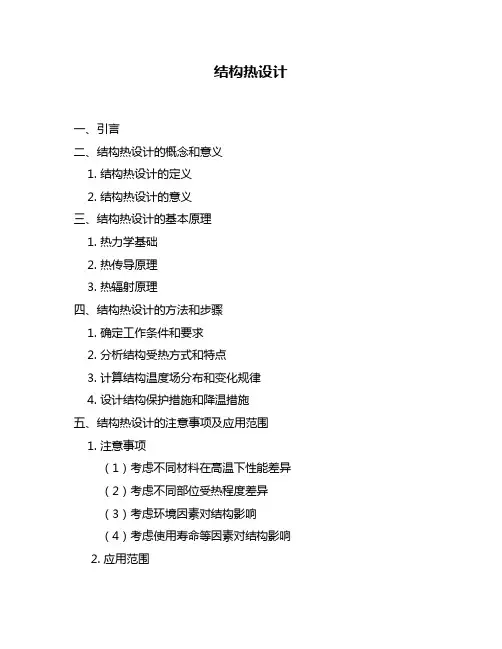

结构热设计
一、引言
二、结构热设计的概念和意义
1. 结构热设计的定义
2. 结构热设计的意义
三、结构热设计的基本原理
1. 热力学基础
2. 热传导原理
3. 热辐射原理
四、结构热设计的方法和步骤
1. 确定工作条件和要求
2. 分析结构受热方式和特点
3. 计算结构温度场分布和变化规律
4. 设计结构保护措施和降温措施
五、结构热设计的注意事项及应用范围
1. 注意事项
（1）考虑不同材料在高温下性能差异
（2）考虑不同部位受热程度差异
（3）考虑环境因素对结构影响
（4）考虑使用寿命等因素对结构影响 2. 应用范围
（1）航空航天领域
（2）核电站领域
（3）高速列车领域
六、案例分析：飞机发动机外壳的结构热设计
1. 案例背景
2. 热设计方法和步骤
3. 结果分析和结论
七、结论
八、参考文献。

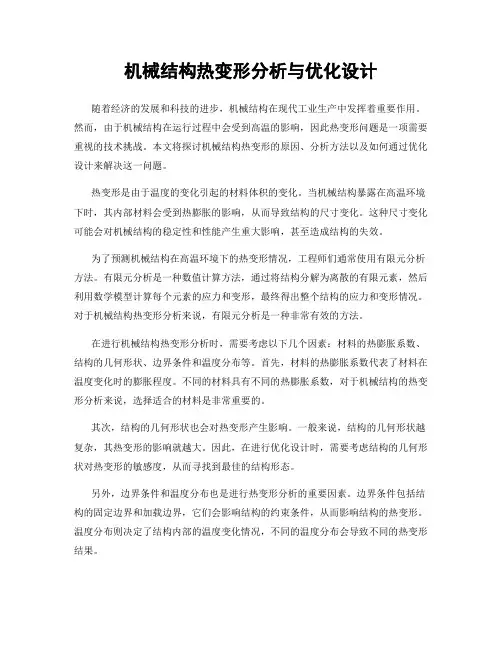

机械结构热变形分析与优化设计随着经济的发展和科技的进步，机械结构在现代工业生产中发挥着重要作用。

然而，由于机械结构在运行过程中会受到高温的影响，因此热变形问题是一项需要重视的技术挑战。

本文将探讨机械结构热变形的原因、分析方法以及如何通过优化设计来解决这一问题。

热变形是由于温度的变化引起的材料体积的变化。

当机械结构暴露在高温环境下时，其内部材料会受到热膨胀的影响，从而导致结构的尺寸变化。

这种尺寸变化可能会对机械结构的稳定性和性能产生重大影响，甚至造成结构的失效。

为了预测机械结构在高温环境下的热变形情况，工程师们通常使用有限元分析方法。

有限元分析是一种数值计算方法，通过将结构分解为离散的有限元素，然后利用数学模型计算每个元素的应力和变形，最终得出整个结构的应力和变形情况。

对于机械结构热变形分析来说，有限元分析是一种非常有效的方法。

在进行机械结构热变形分析时，需要考虑以下几个因素：材料的热膨胀系数、结构的几何形状、边界条件和温度分布等。

首先，材料的热膨胀系数代表了材料在温度变化时的膨胀程度。

不同的材料具有不同的热膨胀系数，对于机械结构的热变形分析来说，选择适合的材料是非常重要的。

其次，结构的几何形状也会对热变形产生影响。

一般来说，结构的几何形状越复杂，其热变形的影响就越大。

因此，在进行优化设计时，需要考虑结构的几何形状对热变形的敏感度，从而寻找到最佳的结构形态。

另外，边界条件和温度分布也是进行热变形分析的重要因素。

边界条件包括结构的固定边界和加载边界，它们会影响结构的约束条件，从而影响结构的热变形。

温度分布则决定了结构内部的温度变化情况，不同的温度分布会导致不同的热变形结果。

在进行机械结构的优化设计时，可以考虑以下几个方面：一是材料的选择，选择具有较低热膨胀系数的材料，以减小结构的热变形。

二是优化结构的几何形状，通过调整结构的尺寸和形状，来减小热变形的影响。

三是优化边界条件和温度分布，通过调整结构的约束条件和控制温度分布，来降低热变形的程度。

零件结构的设计，直接影响热处理工艺的实现。

如果零件结构设计不合理，有可能使有些要求淬硬的工作表面不能淬火，有些零件的热处理变形、开裂很难避免。

因此，对于设计者来说，在进行零件结构设计时，应充分注意该种结构的热处理工艺如何。

从热处理工艺性方面考虑，在进行零件结构设计时，都需要注意到哪些问题在对零件进行设计的时候，需要将热处理工艺性考虑在内。

1、在零件热处理加热和冷却时要便于装卡、吊挂装卡、吊挂是否合适，不仅影响热互利变形、开裂，而且还会对热处理后的性能造成一定的影响。

例如，没有合适的装卡部位，而在热处理时直接再工件表面装夹具，则在淬火冷却时在这些部位会产生淬火软点，影响零件的使用性能。

因此，有时为了热处理的装卡、吊挂的需要，在不影响工件使用性能条件下，在工件上应开一些工艺孔。

2、有利于热处理时均匀加热和冷却热处理时若能均匀加热和冷却，在工件内部得到均匀的组织和性能，则可避免变形和开裂的发生。

为此，零件在设计时，形状应该尽可能简单，保持截面厚薄均匀，尽可能把盲孔变为通孔，特别是作为工件表面的内孔，对其的要求时要具有一定的硬度，还必须是通孔。

3、避免尖角、棱角零件的尖角和棱角部分是淬火应力集中的地方，这些地方往往成为淬火裂纹的起点。

在高频加热表面淬火时，这些地方极易过热；在渗碳、渗氮时，棱角部分容易浓度过高，产生脆性。

因此，在零件结构设计时应避免尖角、棱角。

4、采用封闭、对称结构零件形状为开口的或不对称结构时，淬火时淬火应力分布不均，容易引起变形。

为了减少变形，应尽可能采用封闭对称结构。

5、采用组合结构或镶拼结构对形状复杂或界面尺寸变化较大的零件，尽可能采用组合结构或镶拼结构。

理饱与设计永磁直流无刷电机的结构优化及热设计康燕琴董岩郑州郑飞特种装备有限公司（451474 ）Constructional Optimization and Thermal Design of the DC PM Brushless MotorsKANG Yanqin DONG YanZhengzhou Zhengfei Special Equipment Co.,Ltd.摘 要：设计了一种体积小、重量轻、耐温高且输出 扭矩大的永磁直流无刷电机。

设计时，通过合理选择铁 心冲片厚度，降低了电机热负荷；通过优化定子槽口宽 度、磁钢厚度和极弧系数，降低了齿槽转矩，提高了电机的效率。

利用Ansys Maxwell 设计电机电磁部分,并联合 Ansys Workbench 进行稳态和瞬态温度仿真，证明了该设计的合理性。

关键词：永磁直流无刷电机结构优化齿槽转矩 温度仿真热设计中图分类号：TM313文献标识码：ADOI 编码：10.3969/j.issn.l006-2807.2019.0S.004Abstract: A kind of DC PM brushless motor withfeatures of small size, light weight, anti-high-temperatureand great torque output is designed. Reasonable thickness of core sheets is selected to decrease heat load of the motor; notch width of stator slot, thickness of magnets and polar arc coefficient are optimized to reduce the cogging torqueand increase the motor efficiency. Ansys Maxwell is utilized to perform the electromagnetic design of the motor whileAnsys Workbench is combined to perform both the dynam ・ ic and transient temperature simulation. Rationality of thedesign is proved.Keywords: DC PM brushless motor constructionaloptimization cogging torque temperature simulationthermal design界广泛应用。

结构设计知识：高温环境下的结构设计高温环境下的结构设计高温环境对结构材料的性能和稳定性都会带来很大的影响。

因此，高温环境下的结构设计必须考虑各种因素，如材料选择、设计参数、结构布局等。

本文就从这些方面介绍高温环境下的结构设计的知识。

一、材料选择在高温环境下，材料的稳定性和耐久性是非常重要的。

一些常见的材料像钢、铝合金、镍合金等都具有较高的耐温性能。

在材料选择方面，需要考虑以下因素：1.温度、压力和腐蚀性不同的温度和压力下，材料的承载能力和变形程度是不同的。

另外，高温环境下易受腐蚀，因此需要选择能够抵御腐蚀的材料，如镍合金和高铬合金。

2.材料的导热性高温环境下，材料的导热性能是非常重要的。

如果材料的导热性能不佳，就容易出现热应力和温度梯度，导致结构变形或破坏。

因此需要选择导热性能较好的材料，如铜等。

3.材料的可维护性高温环境下的结构材料往往需要经常检修和维护。

因此，在选择材料时需要考虑其可维护性，避免给维护带来难度。

4.材料的生产成本在确定材料时，还需要考虑生产成本，以避免造价过高。

二、设计参数设计参数包括结构的尺寸、形状和布局等。

在高温环境下，需要合理设计参数，以减小热应力和温度梯度，防止结构变形或破坏。

具体设计参数要根据实际情况进行选择，下面介绍一些常见的设计参数。

1.尺寸尺寸主要包括材料的厚度和宽度等。

在设计材料尺寸时，需要考虑材料的导热性和热扩散系数等因素，以达到抵御高温环境的效果。

2.形状形状包括结构的形状和结构之间的连接等，需要考虑其对悬挂和静力等因素的影响。

3.布局布局包括结构件之间的位置和分布等。

在高温环境下，需要尽量减少结构件的交叉、共振等情况，以达到稳定的结构运行状态。

三、结构布局结构布局是指在高温环境下，合理安排结构件之间的位置和分布，以实现稳定的结构运行。

具体包括以下几个方面：1.热防护设计在高温环境下，结构需要进行热防护设计。

例如，在固体燃料火箭发射器上，需要在发射器外框上安装特殊的热防护材料，以保护内部机构免受高温的侵害。

城镇供热管网结构设计规范
城镇供热管网结构设计规范是供热系统设计的核心，其规范性决定了
热网的经济性、可靠性、安全性以及使用寿命等。

在城镇供热的管线结构
设计中，应结合街道和建筑物的空间结构和形态特点，遵循最短距离原则
和一定高低差，尽可能降低压力损失；在长距离管道连接部位，应考虑形状、安全及节约原则，采用直道弯管、曲线接头及金属管衔接的技术方法；在机房建筑物，应考虑热力保持，选择采暖供热设备；在放置设备时，应
考虑空间的有效利用的结构特点，避免管道互相干扰。

( 3 )真空多层绝热层采用铝箔和纤维织网组成的 绝热材料 ,层数在 80～100层 ,施工时现场要求清洁无 灰尘 ,并且防止出现热短路现象 。
( 4 )杜瓦真空夹层的抽真空工艺必须严格按照标 准进行 。由于绝热材料的放气以及绝热层的巨大抽气 阻力 ,抽气过程比较缓慢 ,采用边加热边抽真空方法 , 使得夹层的动态真空达到 1 ×10 - 3 Pa。
为了在输液阶段能够充分利用氦气的汽化显热 , 该装置将输液管末端设计插入到装置的最低端 ,使蒸 发的冷氦气能充分地与装置进行热交换 。否则在注液 开始就会由于液氦的猛烈蒸发而产生的高速氦气把液 氦冲上来 ,导致液氦消耗量的大大增加 。同时为了能 够再充分利用这部分氦气的冷量 ,在端盖顶端安设回 气管 ,将它们引入到下级杜瓦装置中进行热交换 。
2. 4 工艺特点 ( 1 )该装置采用真空多层绝热加上铜辐射冷屏的
超级绝热结构 ,并且在铜冷屏的外壁布置回流蒸发氦 气的排气管 ,充分利用了氦气蒸发的高 )汽化潜热 ,冷 却效率大大增加 。
(2)装置的内 、外杜瓦 ,上下端盖法兰均采用不锈 钢材料 ,焊缝均采用氩弧焊 。总体装置焊接以后必须 进行真空调试 ,确保总漏率不大于 1 ×10 - 8 Pa·m3 / s。
·30·
低温技术 Cryogenics 第 1期
3. 1 杜瓦瓶口不锈钢端盖法兰向液氦面的辐射传热 Q1
Q1 =εsoσA ( T4s - T40 ) = 0. 072 ×56. 7 ×10 - 9 ×
0. 00374 ×(3004 - 4. 24 ) = 0. 124W = 0. 45kJ / h
1 引言
低温技术作为现代科学技术的一个重要分支 ,随 着国民经济的发展 ,在能源 、化工 、机械 、动力 、航天以 及生物医疗等部门和领域得到越来越广泛应用 ,如火 箭技术 、空间低温技术 、超导磁共振成像 (MR I)技术 、 超导磁体和超导电缆的冷却等 。在低温技术的各个应 用场合中 ,首先要求能够获得有效的低温环境 ,并同时 要求设计出能够长时间的保持这样低温环境的绝热系 统 。近期我们研制了一套异型杜瓦装置 ,能够获得超 导磁体运行所需要的低温环境 ,并且设计出了能够长 时间维持该低温环境的绝热系统 。本文主要介绍了该 装置的结构设计和绝热系统的设计 ,并对该装置的绝 热系统进行了传热分析 。

规 格
根 据 以往 经 验 设计 ， 般 高压 加 热器 的 一
化 的 ， 般 采 用汽 轮 机 额 定 工 况 （ ＭＣ ） 一 Ｔ Ｒ 作 为 设计 工况 ， 并根据 汽轮 机 调节 阀全 开 工况
Ｕ 型 管外径 为 １ｍｍ。 ６
换热 管弯 曲前 所 需 的最 小 壁厚 ｔｍｍ） （ ：
１ 、高压 加 热器热 力计 算及 设 计
高 压 加 热 器 的计 算 及 设 计 是 要 根 据 回 热 系统给 定 的给水 端 差 和疏 水 端 差 ， 考虑 是 否采 用 有过 热 蒸汽 冷 却 段和 疏 水 冷却 段 ， 并 通 过热 平 衡 计 算 和 传 热 系 数 计 算 合 理 布 置 其各 个 同传热 区段 的 换热 面 积 ， 后再 考 然
Ｑ一 加 热蒸 汽量 ，ｋ ／ ｇｈ；
Ｈ一 加 热 蒸汽焓 值 ，ｋ ａ ｋ 。 ｃ ｌ ｇ； ／
Ｈ 疏水 焓 值 ，ｋ ａ ｋ 厂 ｃ ｌ ｇ； ／
Ｄ 给 水流 量 ，ｋ ／ ｇｈ； ｈ一 给水 进 口焓值 ，ｋ ａ／ｇ： 。 ｃｌ ｋ ｈ 给水 出 １焓值 ，ｋ ａ ｋ 广 ： ３ ｃｌ ｇ； ／
ｄ 一Ｕ型 管外 直径 ，Ｉｍ ； ｒ－ Ｔ ｌ
对 于方 形或 转角方 形 管孔排 列 ：
Ｔ＝ ．．８／ ／ｒ １ １ ７ ５（ ｄ） ０ Ｔ
＾
徭 外 层 管 予 中 心 连 线 封 闭 面 积 ， 采爱箍藏晨 Ａ 一
ｍ ｍ ２；
Ｄ 厂
当量 直径 ，ＤＬ ４ ／ ＝ Ａ Ｃ，ｍｍ
电 机 组 的 效 率 。 践 证 明 ， 台 机 组 中 如 实 一
１ １ 根 据 高 压 加 热 器 的 热 力平 衡 计 算 校 核 ． 蒸汽进 汽 量

小型化军用电子机箱热设计结构探究摘要：随着电子元器件小型化、微型化以及相应集成技术的不断发展，电子器件的组装密度在不断升高，电子机箱的热流密度也随之增加；由于电子元器件的故障率与元器件温度呈指数增长的关系。

而电子设备热控制的目的就是为电器件提供良好的热环境，并在规定的热环境下工作稳定可靠，因此热设计基础是电子机箱设备可靠性的重要保障。

据此，本文主要对小型化电子机箱在结构设计中应注意的散热问题进行详细分析，降低由元器件温度过高导致电子设备功能损坏的情况，提高产品的可靠性。

关键词：小型化电子机箱；热设计；结构设计引言近年来，随着电子信息化的发展，组成电子设备的组件和元器件向超大规模的集成电路方向发展，热流密度不断增加。

尤其作为军用电子机箱，工作环境恶劣，有湿热、霉菌、盐雾、温度、抗电磁兼容等要求，因此在设计电子机箱时需保证箱体的密闭性，这给结构设计者带来极大的考验，本文主要利用传热学基础提高小型化电子机箱散热效率。

1.传热学基础电子机箱热设计主要理论基础是传热学，传热学主要研究热量的传递形式、传热机理以及传热计算方法等。

传热的基本形式包括导热、对流、辐射三种。

在电子设备中，这三种方式都有发生。

1. 1导热在受热不均匀的物体中，热量从高温处通过物体的分子、原子及自由电子逐渐传到低温处的现象，称为热传导，如固体内部的热量传递和不同固体之间的通过接触面的热传递。

传导在固体、气体、液体之间均能产生。

电子机箱内的发热元器件主要由灌封胶、铝基板、导热胶、散热器、热管等进行热传导。

热传导的基本计算公式满足傅立叶定律，单位时间热传导的热量与垂直热流的截面积和温度梯度成正比，同时也与材料的导热系数有关，导热系数越大，材料的导热性能越好，因为铝的导热系数高且密度低，所以散热器基本都采用铝合金加工。

1. 2对流在固体与气体或液体中，热量依靠物质的流动从一部分向另一部分转移的传递方式称为对流。

根据流动的起因不同，对流换热可分为自然对流和强制对流换热两种，前者是自身温度场的不均匀性造成不均匀的密度场，产生的浮生力作为动力，后者是有风扇或其它外部动力源形成。

宇航电子模块结构热设计宇航电子模块是指在航天器中运行的各类电子设备和控制模块，包括通信设备、传感器、计算机系统等。

这些设备在航天器中的工作环境极为苛刻，宇航电子模块需要经受严酷的空间辐射、温度变化和真空等极端条件的考验。

宇航电子模块结构的热设计是宇航电子设备设计的重要一环。

宇航电子模块的热设计是为了保证电子设备在其工作范围内的温度稳定在合适的范围内，以确保设备的稳定性和可靠性。

热设计的主要目标是降低温度梯度、均衡温度分布、保证设备在设计寿命内的工作温度。

1. 散热系统设计：通过散热系统设计，有效地将电子设备产生的热量传导、传输和散发出去，以保持设备温度在合理范围内。

散热系统通常包括散热器、热管和风扇等组件，根据具体要求选择和设计合适的散热系统。

2. 热传导材料选择：为了提高散热效果，减小温度梯度，选用高导热性的材料是非常重要的。

常用的热传导材料包括铜、铝和石墨等，根据具体情况选择合适的材料。

3. 热隔离设计：在宇航电子模块结构设计中，需要进行热隔离设计，以减少热传导和热辐射对其他电子设备的影响。

热隔离材料的选择和布局是热设计中的重要环节。

4. 热辐射控制：在宇航器外层空间中，热辐射是主要的热传递方式之一。

热辐射控制是通过选择合适的涂层、表面处理或材料来减少热辐射的影响，以降低设备温度。

5. 温度控制系统设计：为了确保宇航电子模块结构的温度稳定，需要设计温度控制系统。

温度控制系统通常包括温度传感器、温度控制单元和温度调节装置等，以实时监测和控制设备的温度。

宇航电子模块结构的热设计对于确保电子设备的稳定性和可靠性起着关键的作用。

在设计过程中，需要综合考虑散热系统设计、热传导材料选择、热隔离设计、热辐射控制和温度控制系统设计等因素，以满足设备在极端环境下的工作要求。

只有合理设计和精确调控热设计，才能使宇航电子设备在艰苦的太空环境中顺利运行。
