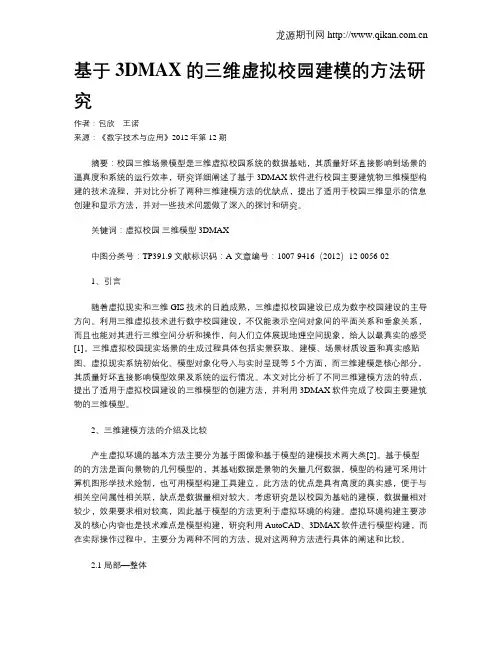

基于3DMAX的三维虚拟校园建模的方法研究_包欣

56１、引言随着虚拟现实和三维ＧＩＳ技术的日趋成熟，三维虚拟校园建设已成为数字校园建设的主导方向。

利用三维虚拟技术进行数字校园建设，不仅能表示空间对象间的平面关系和垂象关系，而且也能对其进行三维空间分析和操作，向人们立体展现地理空间现象，给人以最真实的感受［１］。

三维虚拟校园现实场景的生成过程具体包括实景获取、建模、场景材质设置和真实感贴图、虚拟现实系统初始化、模型对象化导入与实时呈现等５个方面，而三维建模是核心部分，其质量好坏直接影响模型效果及系统的运行情况。

本文对比分析了不同三维建模方法的特点，提出了适用于虚拟校园建设的三维模型的创建方法，并利用３ＤＭＡＸ软件完成了校园主要建筑物的三维模型。

２、三维建模方法的介绍及比较产生虚拟环境的基本方法主要分为基于图像和基于模型的建模技术两大类［２］。

基于模型的的方法是面向景物的几何模型的，其基础数据是景物的矢量几何数据，模型的构建可采用计算机图形学技术绘制，也可用模型构建工具建立，此方法的优点是具有高度的真实感，便于与相关空间属性相关联，缺点是数据量相对较大。

考虑研究是以校园为基础的建模，数据量相对较少，效果要求相对较高，因此基于模型的方法更利于虚拟环境的构建。

虚拟环境构建主要涉及的核心内容也是技术难点是模型构建，研究利用ＡｕｔｏＣＡＤ、３ＤＭＡＸ软件进行模型构建，而在实际操作过程中，主要分为两种不同的方法，现对这两种方法进行具体的阐述和比较。

2.1 局部—整体基于矢量几何数据，通过软件创建模型的各个组成部分，然后进行优化模型、塌陷等操作，使之成为整体，最后进行材质、灯光、烘焙等操作。

此技术优点是简单易操作，初期工作效率较高；缺点是室外建模工作量比较大，并且随着模型个数增多，其工作量增加，出现多次的重复，且占用系统资源较多。

此方法适用于简单且数量较少的几何模型的构建并，要求对矢量数据的整体情况有准确的把握。

2.2 整体—局部根据矢量数据，使用多边形挤出的方法，从整体不断分离创建出新的模型，最终形成整个模型。

该方法是的优点是工作效率较高，可减少不必要的重复工作，且模型效果精细程度高；缺点是对模型整体把握要求较高，并要求比较充分的前期准备工作。

建模方法的选择直接关系到模型构建的工作量和效果，选择相对高效的建模方法，对节省系统资源、模型集成和场景漫游有着重要的意义，研究通过对比分析两种方法，并基于虚拟校园三维建模的要求，选择从整体到局部的方法对模型进行构建。

３、实际建模过程3.1 数据准备虚拟校园三维模型主要分为建筑模型、地形模型、地物模型三类。

对于常见地物如树木、路灯等，可以利用３ＤＭＡＸ软件提供的三维数据模型库中的模型直接建模；对于较为复杂和大型建筑物的模型主要通过３ＤＭＡＸ软件进行建模，基于研究需要，通过外业量测和资料搜集，获取以下数据。

（１）利用大地测量工具进行量测，采用ＡｕｔｏＣＡＤ进行编辑校正，获取建筑物的平面图和坐标底图。

（２）用高分辨率的数码相机对各个建筑物进行拍照，获取模型贴图照片，利用Ｐｈｏｔｏｓｈｏｐ等图像处理软件对照片进行裁切校正，以ＪＰＧ格式保存，形成贴图库。

贴图的长度和宽度应是２的幂次的整数，否则贴图在后期的可视化中将不能正常显示。

3.2 内业建模在虚拟环境的三维建模中最为繁琐和困难的过程就是模型建立，为了保证模型的精确度和真实感，建模过程中应遵循以下几个原则［３］：（１）建模房屋长宽高数据严格按照基础数据实地勘测的数据建立，建筑物方向严格按照实地统一方向。

（２）房屋模型底面中心位置位于３ｄｓＭａｘ的ＸＹ平面中心（ｘ，ｙ，ｚ：０，０，０）位置。

（３）在合理情况下，尽量压缩纹理。

（４）模型建立主要抓住建筑的主体轮廓，在保证模型真实性和可塑性的基础上，减少不必要的细化。

建筑物立体模型，通常有三种建模方法，即多边形、面片及ＮＵＲＢＳ建模，建筑物使用多边形建模最简便快捷，且能够描述足够的细节，可以创建任何表面。

在ＡｕｔｏＣＡＤ格式的底图文件中，各个建筑物的几何多边形已经形成，所要做的只是将二维底图上的建筑物拉伸成具有一定高度的实体模型，即建筑物的立体生成。

按照一定比例进行拉伸，对于楼层的高度可以参照Ｐｈｏｔｏｓｈｏｐ直尺估计拉伸的高度数据［４］。

3.3 材质贴图通过贴图可以增加模型的质感，完善模型的造型，使创建的三维场景更接近现实。

在３ＤＭＡＸ中较为常用的贴图方法有位图、（ＢｉｔＭａｐ）、光线追踪（Ｒａｙｔｒａｃｅ）、衰减（Ｆａｌｌｏｆｆ）、噪波（Ｎｏｉｓｅ）等程序贴图四大类［５］。

在虚拟校园的三维制作中，位图（ＢｉｔＭａｐ）方法由于其可生成较好的模拟建筑物的表面并操作方便而被广泛应用。

在三维场景制作中大部分模型的表面贴图都需要与现实中的实体相吻合，而这一点通过其它程序贴图是很难实现的，我们选择通过数码相机采集各建筑物的外形轮廓，从而获得三维地物建模所需的纹理图片。

由于受建筑物高度、拍摄距离、透视关系、光照条件等因素的影响，拍摄的图片比例失调，不能直接用作纹理，须对每张图片用Ｐｈｏｔｏｓｈｏｐ等图像处理软件进行裁切、变换等处理，使之成为正射状态。

具体制作过程如下：从实地拍摄的数码相片中选取合适角度的照片在Ｐｈｏｔｏｓｈｏｐ中进行拉伸扭曲得到所需贴图单元；在基于３ＤＭＡＸ的三维虚拟校园建模的方法研究包欣1 王诺2(1.安徽理工大学 安徽淮南 232001；2.沙河市国土资源局 河北沙河 054100)摘要：校园三维场景模型是三维虚拟校园系统的数据基础，其质量好坏直接影响到场景的逼真度和系统的运行效率，研究详细阐述了基于3DMAX 软件进行校园主要建筑物三维模型构建的技术流程，并对比分析了两种三维建模方法的优缺点，提出了适用于校园三维显示的信息创建和显示方法，并对一些技术问题做了深入的探讨和研究。
