10 锅炉暖风器系统调试措施

目次一、引风机及系统调试方案3………………………………………二、一二次风机及系统调试方案7……………………………三、锅炉漏风试验方案11……………………………………四、锅炉冷态试验方案15………………………………………五、锅炉煮炉方案20………………………………………六、锅炉蒸汽管路吹扫方案26……………………………………七、锅炉蒸汽严密性及安全阀整定方案32………………………八、锅炉整套启动方案36………………………………………一、引风机及系统调试方案1、目的为验证引风机及其系统工作的可靠性，消除在制造、运输、安装等过程中可能产生的缺陷，确保在正式生产中引风机运行稳定可靠，达到设计要求，在正式投运前必须对其进行系统的调试工作。

据依2、2.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》。

2.2《火电工程调整试运质量检验及评定标准》（1996年版）。

2.3引风机厂家《产品使用说明书》。

2.4锅炉厂《锅炉机组说明书》及图纸。

3、设备系统简介3.1 设备及系统特点3.1.1引风机型号：SFY160-C6E流量：50 m/S 3全压：6000Pa电动机功率：450千瓦主轴转速：1489转/分生产厂家：沈阳鼓风机（集团）有限公司3.1.2引风机电机型号: YKK450-4额定功率: 450 KW额定电压: 10000 V额定电流: 31.8 A额定转速：1489 转/分制造厂家：湘潭电机股份有限公司4、调试内容及验评标准4.1 调试内容4.1.1引风机进口、出口挡板调试4.1.2 引风机及其系统顺控功能、联锁保护试验4.1.3 引风机的启动4.1.4 引风机的停止引风机带负荷试运4.1.54.2 验评标准4.2.1 引风机连续运行4-8小时以上，电机、风机应运行平稳,噪音符合要求。

4.2.2 无漏油、漏水和漏风现象。

4.2.3 风机在运行过程中轴承温度及振动不得超过设计值。

5 、组织分工5.1 调试单位、安装单位、建设单位应在试运指挥部的统一领导下，各负其责。

锅炉整套启动调试方案河南电力建设调试所2004年11月28日开封火电厂技改工程 1×135M W 机组 调试作业指导书目次1 目的 (04)2 依据 (04)3 设备系统简介 (04)4 调试内容及验评标准 (09)5 组织分工 (10)6 使用设备仪器 (10)7 调试应具备的条件 (11)8 调试步骤 (13)9 优化措施及建议 (23)10 安全注意事项 (24)11 附图(表) (25)1目的为了加强昌乐山水水泥余热发电工程整套启动调试工作管理，明确调试工作任务和职责，规范调试项目和调试程序，使锅炉整套启动工作有组织、有计划、安全、顺利地进行，特制定本方案。

机组整套启动调试是本工程的最后一个阶段，通过机组整套启动调试使机组达到《火电工程调整试运质量检验及评定标准（1996年版）》规定的技术指标，为机组顺利达标投产奠定基础。

2依据2.1《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）；2.2《火电工程调整试运质量检验及评定标准》（1996年版）；2.3《火电工程启动调试工作规定》；2.4《火电机组达标投产考核标准（2001年版）及相关规定》；2.5《电力建设施工及验收技术规范》；（1996年版）2.6《二十五项反事故措施》；2.7《河南开封火电厂技改#1机组工程1×135MW机组调试大纲》2.8《河南开封火电厂技改#1机组工程1×135MW机组整套启动调试方案》3 设备系统简介3.1主机的主要技术规范3.1.1 锅炉制造：哈尔滨锅炉厂股份有限公司型号：HG-440/13.7-L.PM4型式：循环流化床锅炉、自然循环、中间再热、半露天布置、全钢构架、高强螺栓连接、固态排渣。

主要技术参数：3.1.2 汽轮机名称：135MW超高压、一次中间再热反动式、单轴、双缸双排汽凝汽式汽轮机型号：N135－13.24/535/535功率：135MW额定转速： 3000转/分主汽门前蒸汽压力：13.24MPa（a）主汽门前蒸汽温度：535℃主蒸汽流量： 402.7t/h再热冷段蒸汽流量： 331t/h再热热段蒸汽流量： 338t/h再热汽门前再热蒸汽温度：535℃再热汽门前再热蒸汽压力： 2.26MPa（a）排气量： 290.28t/h排汽压力(背压)： 4.9kPa（a）冷却水设计温度： 20℃给水温度： 243.4℃汽轮VWO工况时功率： 148MW汽轮热耗： 8192.7kJ/kW.h回热加热级数： 7级（2高＋4低＋1除氧）3.1.3 发电机名称：双水内冷汽轮发电机型号： QFS-135-2额定功率： 135MW额定电压： 15.75kV额定电流： 5822A额定功率因素： 0.85（滞后）频率： 50Hz绝缘等级： F级，温升按B级考核额定转速： 3000r/min相数： 3接法： Y最大连续出力： 158.824MW励磁型式：静止可控硅励磁冷却方式：双水内冷3.2 煤、灰、燃油资料3.2.1 煤质资料：设计燃用平顶山洗矸与中煤的混煤。

锅炉风机风量调节有哪些基本方法？1.节流调节（挡板调节）节流调节就是调节装置装设在风机进口或出口的节流挡板的开度来改变管道系统的阻力，从而改变风机的工作点的位置，达到调节风量的作用。

①出口节流调节是在风机出口的管路上加装挡板，如需减少风量，则可关小挡板。

这种调节是通过改变系统阻力来实现的，其运行经济性差；此外，挡板关的过小，风机的工作点可能落入不稳定工作区，发生喘振。

②进口挡板调节是指挡板设在风机进口管路上的调节方法。

这种方法是通过改变风机进口节流挡板的开度，使风机进口阻力改变，从而改变风机的进口压力和性能，使风机工作点发生相应位移，以达到调节风量的目的。

2.变频调节变频器调速技术的基本原理是电动机转速与工作电源输入频率成正比，变频通过改变电动机工作电源频率达到改变电动机转速的目的。

利用变频器可以根据电动机负载的变化实现自动、平滑的增速或减速，基本保持异步电动机固有特性转差率小的特点，具有效率高、范围宽、精度高且能无级变速的优点，这对于水泵、风机等设备是很适用的。

3.液力耦合器调节液力耦合器是一种动力传动装置，它连接在电动机与风机之间用以传递动力。

液力耦合器是靠泵轮与涡轮的叶轮腔室内工作油量来调节转速的，可以在电动机转速不变的情况下改变其输出轴转速。

若主轴的转矩不变，泵轮就以固定转速旋转，工作油量越多，传动的转矩就越大，涡轮的转速就越大。

因此改变腔室内工作油量可以直接调节涡轮的转速，以适应负载需要。

油量多少可由勺管来控制。

勺管升高，回油量增多，腔室内油量减小，涡轮转速下降；反之，涡轮转速升高。

液力耦合器特点：①传动效率可达0.95~0.98，运转平稳。

工作平衡、机械寿命长。

② 能吸收振动，消除冲击性载荷的影响，能有效地控制原动机过载，实现了空载起动，离合方便。

③易于调节和实现自动化，能实现无级变速。

④使电动机启动转矩大大减小，降低了电动机的容量，节约了能量，但调节性能差。

4.磁力耦合器调节磁力耦合器也称磁力联轴器、永磁传动装置。

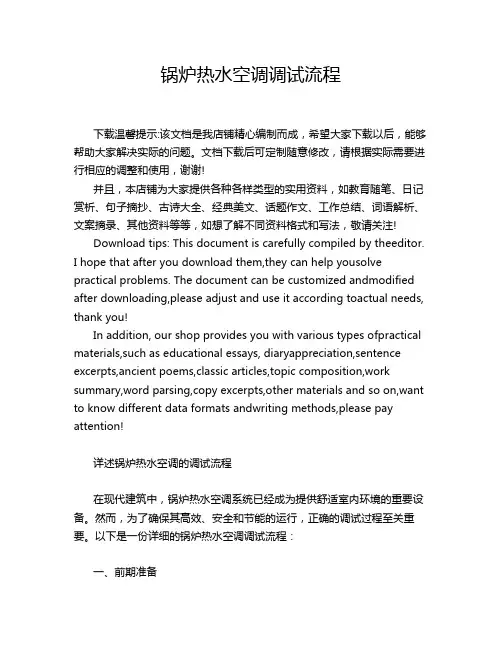

锅炉热水空调调试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!详述锅炉热水空调的调试流程在现代建筑中，锅炉热水空调系统已经成为提供舒适室内环境的重要设备。

采暖系统调试措施方案一、背景介绍在建筑物中，为了提供舒适的温度，采暖系统扮演着重要的角色。

然而，采暖系统的调试是确保其正常运行和高效能的关键步骤。

本文将提出一套有效的采暖系统调试措施方案，以确保系统在运行时能够达到设计要求，并提供舒适的温度。

二、调试前准备在进行采暖系统调试之前，有几个重要的准备工作需要完成。

首先，需要确保系统已经安装完毕并通过了相关验收。

其次，需要获得系统的设计图纸和相关标准，以便了解系统的结构和设计要求。

最后，需要准备相应的测试设备和工具，如温度计、压力表等。

三、调试过程1. 初次启动在初次启动系统之前，需要检查系统的供水和回水阀门是否正确关闭。

启动系统后，逐步打开相关阀门，确保水流的正常循环。

此时，需要观察系统中的压力表和温度计，确保它们处于正常范围内。

2. 水流调节调试过程中，需要逐一检查系统中每个供暖器的水流情况。

首先，关闭其他供暖器的进水阀门，只开启一个供暖器。

观察该供暖器的温度计，确保其达到设计温度。

随后，逐渐调整其他供暖器的进水阀门，使每个供暖器的温度达到设计要求。

3. 总控制系统调试采暖系统通常配备有总控制系统，以实现对整个系统的集中控制。

在调试过程中，需要确保总控制系统能够准确地监测、控制各个部分的运行状态。

同时，还需要检查相关传感器的准确度和可靠性。

4. 温度控制温度控制是采暖系统调试的核心部分。

通过调整各个回水阀门的开度，可以实现对不同区域温度的控制。

调试人员需要根据设计要求，对温度控制装置进行合理的设置和调整，以确保系统在不同负荷条件下能够提供稳定的温度。

5. 故障排除在调试过程中，可能会遇到一些故障情况，如水流不畅、供暖器无法启动等。

调试人员需要利用相关的测试设备，进行仔细的排查和判断。

一旦发现故障原因，需要及时修复或更换相关设备，以确保系统能够正常运行。

四、调试完成当采暖系统调试完成后，需要进行系统的稳定性测试。

在该测试中，需要对系统进行长时间的运行观察，确保系统能够持续稳定地工作，并满足设计要求。

采暖系统调试措施方案冬季的到来，是每一个居民都期待的一年中的时刻。

然而，有时候我们在享受温暖的同时也会遇到一些采暖系统出现的问题，例如温度不够、供暖不均等。

为了解决这些问题，我们需要采取一些调试措施。

本文将介绍一些常见的采暖系统调试措施方案。

首先，我们需要检查采暖系统的供应情况。

在开始采暖季之前，我们应该清洁并检查供暖锅炉或暖气片等设备，确保它们没有堵塞或损坏，并且能够正常运行。

如果发现问题，应及时进行维修或更换。

同时，要确保供暖系统连接的所有阀门开启、管道没有漏水或冻结等问题。

其次，我们需要调整采暖系统的水流量。

水流量的调整对于采暖系统的运行非常重要。

如果水流量过大，会导致热量散失过快，影响供暖效果；如果水流量过小，会导致系统压力过高，容易损坏设备。

因此，在调试采暖系统时，我们应该根据实际情况适当调整水流量，保持系统运行的平衡。

此外，我们还需要调整采暖系统的温度。

在调试采暖系统时，我们应该根据实际需要调整供暖温度，避免过高或过低。

如果温度过高，会造成能源的浪费和环境负担增加；如果温度过低，会使居民感到不舒适。

因此，在调试采暖系统时，我们应该根据实际需求和环境条件来合理调整温度。

另外，我们还可以考虑采取一些能源节约的措施来调试采暖系统。

节约能源不仅可以减少对环境的影响，还可以降低我们的采暖费用。

例如，我们可以使用具有节能功能的设备，例如能够自动控制温度的智能温控器，通过调整供暖时间和温度设置，使能源的利用更加高效。

另外，我们还可以增加室内绝缘层，减少室内外能量的交换，从而提高供暖效果。

最后，我们需要定期进行采暖系统的维护和清洁。

采暖系统在使用一段时间后，可能会出现一些杂质、积垢等问题，影响系统的正常运行。

因此，我们应该定期进行系统的检查和清洁，包括清洗暖气片、更换滤芯等。

同时，这也可以延长系统的使用寿命，减少维修和更换设备的次数。

综上所述，采暖系统的调试是确保我们在冬季享受温暖的重要步骤。

通过检查供应情况、调整水流量、温度和采取能源节约措施，我们可以保证系统正常运行，并且提高供暖效果。

供暖系统(燃烧器)的调试方案1. 调试目的确保供暖系统的正常运行，提高燃烧效率，减少能源浪费，确保用户舒适度。

2. 调试前的准备工作- 检查供暖系统所有连接部分是否牢固，无泄漏。

- 检查燃烧器是否清洁，无积灰和油污。

- 检查燃气管道是否畅通，无泄漏。

- 检查电气系统是否正常，包括电源和控制电路。

- 检查供暖系统的管道和阀门是否正常，无堵塞和泄漏。

3. 调试步骤3.1 检查燃烧器- 检查燃烧器是否有损坏或者磨损，如有需要进行更换或维修。

- 检查燃烧器与供暖系统的连接是否牢固，无泄漏。

3.2 检查燃气管道- 检查燃气管道是否有损坏或者磨损，如有需要进行更换或维修。

- 检查燃气管道与燃烧器的连接是否牢固，无泄漏。

3.3 检查电气系统- 检查电源和控制电路是否正常，如有需要进行维修或更换。

3.4 系统试运行- 打开供暖系统的电源和燃气供应，启动燃烧器。

- 观察燃烧器是否正常工作，火焰是否稳定，颜色是否为蓝色。

- 观察供暖系统的管道和阀门是否有泄漏，管道是否通畅。

3.5 调试燃烧器- 根据供暖系统的实际需求，调整燃烧器的火焰大小和燃气供应量。

- 观察火焰的大小和颜色，调整至最佳状态，以提高燃烧效率。

4. 调试后的检查- 检查所有连接部分是否牢固，无泄漏。

- 检查燃烧器的火焰是否稳定，颜色是否为蓝色。

- 检查供暖系统的管道和阀门是否正常，无堵塞和泄漏。

5. 调试记录记录调试过程中发现的问题和解决方法，以及燃烧器的调整情况，以便后续的维护和检查。

6. 调试结果评估根据调试后的运行情况，评估供暖系统的燃烧效率和用户舒适度，如有需要进行进一步的调整和优化。

以上是供暖系统(燃烧器)的调试方案，希望能够帮助到您。

如有其他问题，请随时提问。

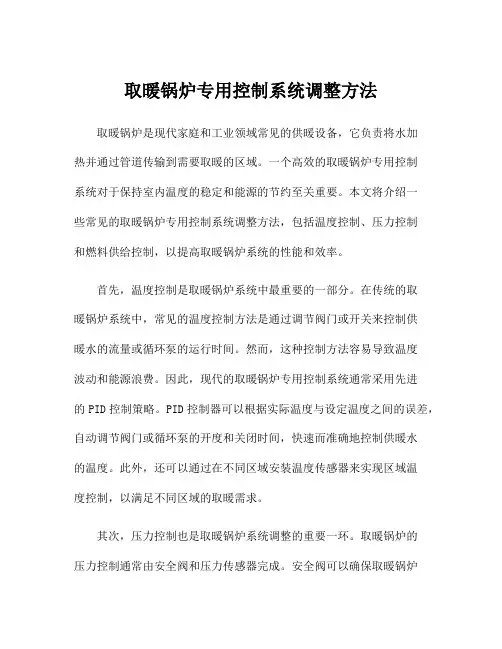

取暖锅炉专用控制系统调整方法取暖锅炉是现代家庭和工业领域常见的供暖设备，它负责将水加热并通过管道传输到需要取暖的区域。

一个高效的取暖锅炉专用控制系统对于保持室内温度的稳定和能源的节约至关重要。

本文将介绍一些常见的取暖锅炉专用控制系统调整方法，包括温度控制、压力控制和燃料供给控制，以提高取暖锅炉系统的性能和效率。

首先，温度控制是取暖锅炉系统中最重要的一部分。

在传统的取暖锅炉系统中，常见的温度控制方法是通过调节阀门或开关来控制供暖水的流量或循环泵的运行时间。

然而，这种控制方法容易导致温度波动和能源浪费。

因此，现代的取暖锅炉专用控制系统通常采用先进的PID控制策略。

PID控制器可以根据实际温度与设定温度之间的误差，自动调节阀门或循环泵的开度和关闭时间，快速而准确地控制供暖水的温度。

此外，还可以通过在不同区域安装温度传感器来实现区域温度控制，以满足不同区域的取暖需求。

其次，压力控制也是取暖锅炉系统调整的重要一环。

取暖锅炉的压力控制通常由安全阀和压力传感器完成。

安全阀可以确保取暖锅炉系统的压力不会超过安全范围，保证系统的安全运行。

而压力传感器可以监测取暖锅炉系统的压力，并将实时数据传输给控制系统。

如果压力过高或过低，控制系统会发出警报并采取相应的措施，如启动补水泵或关闭燃气阀门，以确保取暖锅炉系统的正常运行。

最后，燃料供给控制是取暖锅炉系统调整中不可忽视的一部分。

燃料供给控制主要涉及燃烧风机和燃气阀门的控制。

现代的取暖锅炉专用控制系统通常采用变频调速技术控制燃烧风机的转速，以适应不同的取暖负荷需求。

例如，在寒冷的冬季，取暖负荷较大，需要更高的燃烧速度和热量输出，而在温暖的春季或秋季，取暖负荷较小，需要较低的燃烧速度和热量输出。

此外，控制燃气阀门的开度也可以通过控制器实现，根据实际取暖负荷的需求自动调节燃气的供给量，以提高取暖效果和能源利用率。

综上所述，取暖锅炉专用控制系统的调整方法包括温度控制、压力控制和燃料供给控制。

xx公司采暖系统调试措施批准：审核：编制：xx年xx月目录1、概述2、调试范围3、组织措施4、调试步骤5、调试条件6、系统隔离7、补水泵调试8、采暖系统注水9、循环泵调试、系统水循环10、采暖换热器投入11、疏水泵调试及疏水回收12、暖风机调试投入13、安全注意事项1 概述我厂采暖系统主要是对全厂生产区的汽机房、锅炉房的暖气片、暖风机和所有辅助厂房的暖气片提供采暖用水；采暖加热站主要有三台热网循环泵、两台补水泵、两台疏水泵、两台汽水换热器、一台水水换热器以及分汽缸、分水器、补水箱等设备和相应的管网、暖气片组成。

系统运行压力0.5-0.6Mpa，温度不大于110℃。

本系统补水采用除盐水和蒸汽采暖回水，换热器疏水合格后通过疏水泵回收至汽机排汽装置。

2 调试范围2.1 采暖加热站的循环泵、补水泵、疏水泵启停及联锁试验2.2 #1机组采暖系统注水检漏2.3 辅助厂房采暖系统注水检漏2.4 采暖系统水循环2.5投入采暖换热器3、组织措施由于采暖系统庞大，关系到生产区的每一个地方，一旦造成泄漏可能会影响正常的生产、生活秩序，因此在调试时必须统一协调指挥，各相关单位积极配合。

调试组织机构——总指挥：运行副总指挥：运行专工调度：值长监督：安监部经理或专工，操作：运行值班员（施工单位协助）配合单位：管理公司、监理公司、xx、技术维护部、工程部及相关的设计施工单位。

职责：总指挥：负责指挥系统、设备的调试过程，协调各相关单位的工作指挥：运行专工负责指挥设备的启停操作、系统的隔离等调度：当值值长负责统一调度监督：安监部负责指挥清理设备系统的违章现象、监督采暖系统的整个调试过程。

操作：运行值班员在指挥人员的指导下进行操作管理公司：督促设备厂家和设计单位提供设备和设计说明书及相关资料监理公司、工程部：督促各施工单位参与调试，并消除调试出现的问题电建一公司:负责向电厂提供和介绍设备安装和管网分布的详细情况，在调试中协助运行人员对系统进行隔离和消缺。
