地下室剪力墙止水对拉螺栓施工方案.doc

剪力墙止水对拉螺栓施工方案一、方案概述剪力墙是建筑结构中常用的承重构件，为了保证其在使用过程中的稳定性和安全性，需要对剪力墙进行止水处理。

本文将介绍一种常用的对剪力墙进行止水处理的施工方案，即对拉螺栓止水施工方案。

该方案通过在剪力墙上设置拉螺栓，并对其进行止水处理，以实现剪力墙的止水效果。

二、施工工艺流程1.施工准备（1）准备拉螺栓：选择合适的规格和材质的螺栓，确保其强度和耐腐蚀性。

（2）准备止水材料：选择质量可靠的止水材料，如橡胶垫片、止水胶等。

（3）清理施工面：清理剪力墙表面的灰尘、杂物等，确保施工面干净。

2.拉螺栓安装（1）确定拉螺栓位置：根据设计图纸确定拉螺栓的位置，并在墙面上标记出来。

（2）打孔：使用电钻等设备在墙面上打孔，孔径需要符合设计要求。

（3）安装螺栓：将选好的螺栓插入孔内，通过螺母紧固，确保螺栓与墙面紧密结合。

3.止水处理（1）切割止水材料：根据拉螺栓的直径和长度，将止水材料切割成合适的形状和尺寸。

（2）安装止水材料：将切割好的止水材料套到拉螺栓上，确保止水材料紧密贴合在墙面上。

（3）填充止水胶：在拉螺栓和墙面的接触处，使用止水胶进行填充，确保止水胶填充充分均匀。

（4）检查施工质量：检查拉螺栓和止水材料的安装质量，确保止水效果良好。

4.施工验收（1）检查止水效果：对已施工的剪力墙进行水压试验，确保止水效果良好。

（2）整理施工场地：清理施工现场，确保施工场地整洁有序。

（3）提交验收报告：将施工情况和验收结果整理成验收报告，提交给相关部门进行验收。

三、施工安全措施1.施工人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等。

2.施工现场必须设置安全警示标志，禁止无关人员进入施工区域。

3.施工期间严禁吸烟或使用明火，防止火灾事故的发生。

4.使用电钻等工具时，必须按照操作规程进行操作，避免发生安全事故。

5.施工过程中，必须严格按照相关施工规范和要求进行操作，确保施工质量和安全。

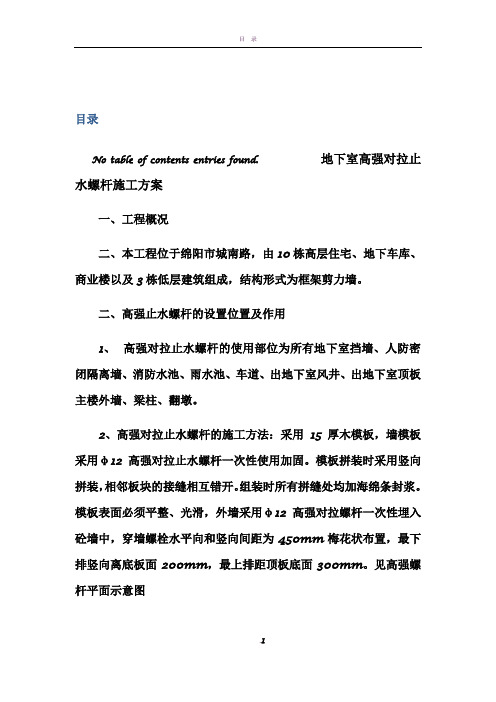

目录No table of contents entries found. 地下室高强对拉止水螺杆施工方案一、工程概况二、本工程位于绵阳市城南路，由10栋高层住宅、地下车库、商业楼以及3栋低层建筑组成，结构形式为框架剪力墙。

二、高强止水螺杆的设置位置及作用1、高强对拉止水螺杆的使用部位为所有地下室挡墙、人防密闭隔离墙、消防水池、雨水池、车道、出地下室风井、出地下室顶板主楼外墙、梁柱、翻墩。

2、高强对拉止水螺杆的施工方法：采用15厚木模板，墙模板采用φ12高强对拉止水螺杆一次性使用加固。

模板拼装时采用竖向拼装，相邻板块的接缝相互错开。

组装时所有拼缝处均加海绵条封浆。

模板表面必须平整、光滑，外墙采用φ12高强对拉螺杆一次性埋入砼墙中，穿墙螺栓水平向和竖向间距为450mm梅花状布置，最下排竖向离底板面200mm，最上排距顶板底面300mm。

见高强螺杆平面示意图模板夹管拼装后，再上水平横杠，每道横楞均由2根φ48钢管组成，水平钢管长度不够时可以搭接，接头长度应超过两个穿墙螺栓固定点，加固用的斜支撑延墙长3m不少于两道。

整个支撑系统必须满足刚度要求，保证模板不变形。

三、高强止水螺杆的制作、安装1、加工制作：高强止水螺杆的制作安装，本工程地下室挡墙、人防密闭隔离墙、消防水池、雨水池、车道、出地下室风井、出地下室顶板主楼外墙、梁柱、翻墩采用高强对拉止水螺杆，高强止水螺杆的下料由专业厂家统一加工制作。

2、工艺流程高强止水螺杆弹线—打眼—支单面模板—组装高强对拉止水螺杆—合另一侧模板○1地下外墙模板前应先将模板拼好，在拼好的模板上按上述横纵向间距弹线，打螺杆眼。

然后先支一侧模板，从另一侧开始放螺杆，在剪力墙上把螺杆水平固定在钢筋上，然后支内模。

螺杆每端用两个螺冒、两个山形卡。

②混凝土浇筑等强度达到50%后开始松动螺杆的内外螺冒强度达100%后割螺杆两端。

割螺杆前应先用尖钻子把止水螺杆两端的密封塑料圈凿除。

然后再开始割螺杆。

地下室剪力墙止水对拉螺栓施工方案一、项目背景地下室剪力墙是地下建筑结构中的重要组成部分，具有承受水平荷载和抗地震作用。

然而，由于地下室墙体处于地下环境中，容易受到地下水的侵蚀和渗透，增加了墙体的渗水风险。

为了增强地下室剪力墙的防水能力，我们需要对拉螺栓进行止水处理。

二、施工原理三、施工步骤1.准备工作(1)材料准备：选购合适的止水胶、注塑管等材料，确保质量可靠。

(2)环境准备：清理施工区域，确保工作空间整洁干燥。

2.拉螺栓埋置(1)根据设计要求，在地下室剪力墙的预埋螺栓位置进行布局。

(2)使用钻孔机在预埋位置处钻孔。

(3)将螺栓插入预埋位置，确保固定稳固。

3.施工拉螺栓(1)准备止水胶，按照配比混合均匀。

(2)使用注塑管将止水胶注入到螺栓套筒或膨胀螺栓内部，确保注入充分。

(3)用密封胶封堵孔洞，确保止水胶不外溢。

4.施工验收(1)检查螺栓的止水胶是否充分、均匀注入。

(2)检查密封胶是否完整，确保孔洞不会发生漏水。

四、施工注意事项1.施工前应仔细阅读施工图纸和工艺规范，确保施工按照设计要求进行。

2.选用质量可靠的止水胶和注塑管等材料，确保止水效果。

3.施工过程中要妥善保护墙体和螺栓，避免损坏和松动。

4.施工结束后要进行验收，确保止水胶和密封胶的施工质量。

5.如果发现止水效果不理想，应及时处理，避免安全隐患。

五、安全措施1.施工人员应佩戴安全帽、防护眼镜、防尘口罩等个人防护装备。

2.使用钻孔机等大型设备时，要严格按照操作规程操作，避免发生意外事故。

3.施工现场要保持整洁，及时清理施工垃圾和杂物。

4.如遇恶劣天气或其他不安全因素，应及时停工并采取相应措施。

六、总结地下室剪力墙止水对拉螺栓施工方案主要通过在螺栓套筒或膨胀螺栓中注入止水胶等材料，增强墙体的防水能力。

在施工过程中要注意材料的选择和施工细节，确保施工质量和工程安全。

此方案可有效预防地下室剪力墙的渗水问题，保证结构的稳定性和使用寿命。

地下室止水螺杆施工方案一、工程概述本工程为具体工程名称，地下室建筑面积为具体面积平方米，地下水位较高，为保证地下室防水效果，需采用止水螺杆进行模板加固。

二、施工准备1、技术准备（1）熟悉施工图纸，了解地下室结构特点和防水要求。

（2）编制施工方案，并向施工人员进行技术交底。

2、材料准备（1）止水螺杆：选用符合设计要求的止水螺杆，其材质、直径、长度等应符合规范标准。

（2）模板：采用优质的木模板或钢模板，确保模板的强度和刚度。

（3）其他材料：如螺帽、垫片、铁钉等。

3、主要机具准备（1）电锯、电钻、扳手等。

4、作业条件准备（1）地下室基础底板施工完成，并达到一定强度。

（2）模板支撑体系已搭设完毕，经验收合格。

三、施工工艺流程1、定位放线根据施工图纸，在地下室墙柱上放出止水螺杆的位置线。

2、安装一侧模板将预先拼装好的一侧模板按照位置线安装就位，并用临时支撑固定。

3、安装止水螺杆（1）将止水螺杆穿过模板上预留的孔洞，在螺杆两端套上螺帽和垫片。

（2）调整止水螺杆的位置和垂直度，使其符合设计要求。

4、安装另一侧模板将另一侧模板安装就位，并用对拉螺栓将两侧模板拉紧。

5、紧固螺帽用扳手拧紧螺帽，使模板与墙体之间形成牢固的夹紧力。

6、混凝土浇筑在模板内浇筑混凝土，浇筑过程中应注意观察模板和止水螺杆的情况，如有异常应及时处理。

7、拆模（1）待混凝土达到一定强度后，拆除模板。

（2）先拆除螺帽和垫片，然后用扳手旋转螺杆，使其从混凝土中退出。

8、止水螺杆处理（1）拆除后的止水螺杆应及时清理干净。

（2）在螺杆留下的孔洞内，用防水砂浆进行封堵。

四、质量控制要点1、止水螺杆的材质和规格应符合设计要求，并有质量证明文件。

2、止水螺杆的位置、间距和数量应符合施工方案的要求。

3、安装止水螺杆时，应保证其垂直度和水平度，避免影响模板的安装质量。

4、紧固螺帽时，应均匀用力，使模板与墙体之间的夹紧力均匀一致。

5、混凝土浇筑过程中，应避免振捣棒直接接触止水螺杆，防止其移位。

地下室外墙对拉止水螺杆施工工
序：根据墙体厚度制作止水螺杆，未考虑在内侧设垫片，剪力墙支模，拆模后割除螺杆，进行地
下室外墙内立面刮白施工。

常见问题： a 凸出墙面部分的螺杆及定位短筋不能割除到位，直接或涂防锈漆后刮白施工短期就有锈迹
渗出，b 靠修补不能彻底解决质量问题,需投入大量的墙面剔凿工作。

改进方法：制作止水螺杆时根据墙体厚度采用双面设20厚的木（橡胶）垫片。

模板拆除后先取出垫片、
割除螺杆，采用水泥砂浆修补后再进行刮白施工。

工程实景图(墙面刮白后泛出锈迹
)止水螺杆定位筋，有垫片垫片，内侧不设木垫片地下室外墙止水螺杆在外侧设糙不易处理，直接刮白后逐渐露出锈迹。

内侧螺杆不能割除到位，割除后表面粗侧均设木垫片。

地下室外墙止水螺杆在内、外外墙水泥砂浆填补再刮白，杜绝泛透质量问题。

内侧螺杆取出垫片后低于墙面割除，采用面内墙外墙面面内墙面内墙面外墙内墙外
墙面面
面止水螺杆定位筋，无垫片。

地下室剪力墙止水对拉螺栓施工方案地下室剪力墙止水对拉螺栓施工方案一、引言地下室剪力墙的止水对拉螺栓施工方案旨在确保地下室的结构稳定和防水性能。

本详细介绍了该施工方案的具体步骤、所需材料及施工要点，以便施工人员能够全面了解并正确执行此施工方案。

二、施工准备1.检查施工图纸与设备：施工前需确认地下室剪力墙的设计图纸与所使用设备的规格参数符合要求，并进行必要的调整和准备。

2.标定位点：根据施工图纸，确定拉螺栓的位置，标定出位点，并确认墙面的平整度和垂直度满足要求。

3.检查材料：准备好所需的拉螺栓、止水涂料、垫片等材料，并对其进行检查，确保质量合格。

三、施工步骤1.钻孔：根据设计要求，使用合适的钻孔工具对墙体进行钻孔，确保孔径尺寸和深度满足要求，并采取必要的措施防止碎石及水泥渣进入孔内。

2.安装螺栓：将螺栓按设计要求插入孔内，并使用扭力扳手逐个拧紧，确保螺栓坚固固定在墙体上。

3.涂抹止水涂料：使用刷子或者滚筒将止水涂料均匀涂抹在螺栓和墙体接触面上，并按照要求的涂层厚度进行涂抹和重复涂层。

4.安装垫片：在螺栓与墙体之间放置适当厚度和规格的垫片，避免螺栓与墙体直接接触，确保螺栓与墙体之间的空隙填补完整。

5.拧紧螺母：使用扭力扳手逐个拧紧螺母，确保垫片压紧并保持合适的紧固力，并按照设计要求进行拧紧力矩的控制。

四、施工注意事项1.根据地下室剪力墙的具体情况，选择合适的止水涂料和材料，并按照施工要求进行涂抹和安装。

2.钻孔和安装螺栓时，务必确保孔径尺寸、深度和位置的准确性，避免浮现误差和偏离。

3.涂抹止水涂料时，应保持涂层均匀、厚度一致，并确保涂料与墙体接触面彻底覆盖。

4.安装垫片时，应选用合适规格和材质的垫片，并确保垫片能够充分填补螺栓与墙体之间的空隙。

5.拧紧螺母时，应使用扭力扳手控制好拧紧力矩，避免螺栓过紧或者过松，影响拉力的传递和固定效果。

附件：1.设计图纸2.施工工具清单3.拉螺栓规格表4.止水涂料材料说明书5.垫片规格表法律名词及注释：1.土木工程勘察设计规范：中华人民共和国建造工业标准（GB50024-2022）中规定的土木工程勘察设计的基本要求和规定。

地下室外墙止水螺杆施工方案
一、施工前的准备工作：
1.根据设计图纸和施工方案，确定止水螺杆的位置和数量，并进行标注。

2.清理地下室外墙的表面，确保墙面干净、平整。

3.准备止水螺杆所需的材料和工具，如螺杆、钻头、锤子等。

二、止水螺杆的安装：
1.在墙体上钻孔：根据设计要求，在预定的位置使用钻头钻孔，孔径应与止水螺杆的直径匹配。

2.安装止水螺杆：将止水螺杆插入钻孔中，确保螺杆安装牢固。

3.固定止水螺杆：使用锤子轻轻敲击止水螺杆的顶部，使其与钻孔中的墙体形成紧密的连接。

4.检查止水螺杆的安装质量：确保止水螺杆安装牢固，不松动、不歪斜。

三、止水螺杆施工完毕后的检验和验收：
1.检查止水螺杆的数量和位置是否与设计图纸一致。

2.检查止水螺杆与墙体的连接是否紧密，无松动现象。

3.施工单位应编制止水螺杆施工记录，记录施工时间、位置等信息。

四、施工注意事项：
1.施工人员应佩戴安全防护用品，遵守操作规程，确保施工安全。

2.止水螺杆的安装位置应考虑地下室墙体的结构和设计要求，避免损
坏墙体结构。

3.施工过程中应注意墙体的保温和防火措施，避免对墙体保温层或防
火层造成损坏。

4.施工完毕后，应及时清理施工现场，保持环境整洁。

地下室外墙止水螺杆施工方案的目的是实现对地下室墙体的有效防水，确保地下室内部不受渗漏影响。

施工方案应严格按照设计要求进行操作，
确保止水螺杆的质量和施工效果。

同时，施工过程中应注重施工人员的安
全防护，保证施工的安全性。

地下室外墙止水螺杆施工方案
地下室外墙止水螺杆施工方案一般包括以下步骤：
1. 现场勘测：根据地下室外墙的具体情况，确定止水螺杆施工的位置、数量和深度，并进行测量。

2. 打孔：在地下室外墙的预定位置打孔，孔径大小应根据止水螺杆的规格和深度来确定。

3. 清洁孔洞：用高压水枪或风扇清洁孔洞内部，确保孔洞内部干净无杂物。

4. 空心钻孔：在孔洞内部进行空心钻孔，将孔洞内部的土壤或混凝土取出。

5. 安装止水螺杆：将止水螺杆插入孔洞内，一般深度为地下室外墙的深度加上螺杆长度。

螺杆安装时应注意插入角度和方向，确保螺杆与地面垂直。

6. 注浆：在螺杆安装完成后，用专用注浆器将环氧树脂注入孔洞内，填充空隙，确保止水螺杆与周围土壤或混凝土紧密贴合。

7. 封堵孔洞：注浆完成后，用水泥浆或防水胶封堵孔洞，确保孔洞密封。

8. 清理现场：施工完成后，清理现场，确保安全和环境卫生。

以上是地下室外墙止水螺杆施工方案的一般步骤，具体施工应根据实际情况进行调整和改进。

剪力墙止水对拉螺栓施工方案剪力墙在建筑结构中起到关键作用，而止水对拉螺栓施工方案则是在剪力墙施工中一个不可或缺的环节。

在剪力墙的建设过程中，止水对拉螺栓施工方案的设计和实施对于确保结构的稳定和防水性至关重要。

下面将针对剪力墙止水对拉螺栓施工方案做详细探讨。

1. 施工前的准备工作在进行剪力墙止水对拉螺栓施工之前，需要进行充分的准备工作。

首先需要对建筑结构进行仔细检查，确保结构的基础和墙体符合设计要求。

其次需要准备好所需的工具和材料，如螺栓、垫块、止水胶等。

最后需要确定施工的具体方案和步骤，确保施工的顺利进行。

2. 检查和清理墙体表面在进行止水对拉螺栓施工之前，需要对墙体表面进行仔细检查和清理。

确保墙体表面平整、无裂缝和污垢，以确保止水对拉螺栓的牢固性和密封性。

3. 定位和安装拉螺栓在清理墙体表面后，需要进行拉螺栓的定位和安装工作。

首先根据设计要求确定拉螺栓的位置，然后使用适当的工具将螺栓安装到墙体中。

在安装过程中需要确保螺栓的垂直度和水平度，以确保螺栓的稳固和牢固。

4. 安装止水胶拉螺栓安装完成后，需要进行止水胶的安装工作。

首先需要选择适合的止水胶，并根据设计要求将其涂抹到螺栓周围的墙面上。

在涂抹止水胶时需要确保厚度均匀、覆盖面积完整，以确保墙体的密封性和防水性。

5. 结论剪力墙止水对拉螺栓施工方案是建筑结构施工中的重要环节，对于确保结构的稳定和防水性至关重要。

通过合理的施工方案、细致的施工过程和严格的质量控制，可以有效地实现剪力墙止水对拉螺栓的施工，确保建筑结构的安全和可靠性。
