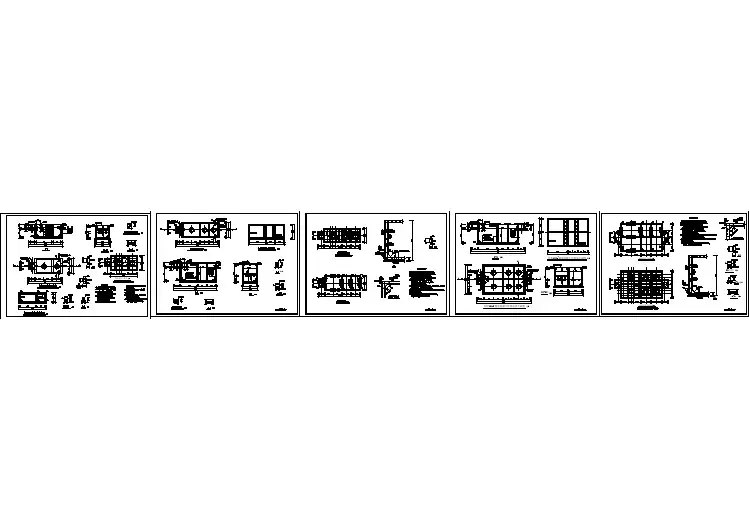

农村厕所化粪池建筑图纸及说明

农村厕所三格一体化粪池规格一、基本原理化粪池的基本原理是利用寄生虫卵比重大于粪液混合物产生的沉淀，以及粪便的密闭氧气发酵、液化、氨化和生物拮抗的原理，清除和杀灭寄生虫卵和病菌，控制蚊蝇滋生，从而达到粪便无害化的效果。

三室化粪池由三个相邻的池组成，粪便在其中发酵分解30天以上，中层粪液从1池依次流向3池，达到沉淀或杀灭粪便中寄生虫卵和病菌的目的，第三池粪液成为优质肥料。

二、材质工艺以玻璃纤维增强不饱和聚酯树脂为主要材料模压而成，耐酸碱，无渗漏，采用ansys结构计算软件进行强度、钢度优化设计，强度高、使用寿命长达50年。

代替钢筋混凝土现浇、砖混结构的化粪池，施工简便，经济。

三、结构基本结构 (一)三格化粪池由相连的三个池子组成，各池容积比原则为2:1:3。

中间通过两个过粪管联通，主要是利用厌氧发酵、中层过粪和寄生虫卵比重大于一般混合液比重而易于沉淀的原理，粪便在池内经过30天以上的发酵崩解，中层粪液依次由1池流至3池，以达到沉淀和杀灭粪便中致病因子的目的，第3池粪液成为无害化的优质生态农家肥。

基本结构 (二)化粪池检修口用盖板密封，盖板必须用玻璃钢或铸铁制成，承重不小于500公斤。

第一、二池的盖板必须标明有害一次，第三池的盖板必须标明无害一次。

盖板和化粪池必须有一个以上的锁定装置，防止意外开启造成事故。

基本结构 (三)三格式化粪池的上下拼接处必须有凹凸结构。

装配时，必须在凹槽中安装防渗垫片或结构胶，以确保不渗漏。

螺丝应该是304以上的不锈钢。

基本结构 (四)化粪池内部要有一次成型的凹槽，放置隔板将池体分成三个隔间，凹槽要通体无缝隙，保证三个隔间之间不渗漏。

隔板与池体连接处应有定位卡口，防止移位和渗漏，组装时上下凹槽应涂密封胶。

基本结构 (五)化粪池内部由过粪管连接，过粪管分别安装在两个隔板上。

过粪管必须用一次成型的塑料件与隔板连接，连接处不允许有金属件。

2过粪管在同一水平面上，不在一条直线上，以延缓池内液体的流速。

ICS:13.020.40C53备案号：DB32农村无害化卫生户厕技术规范Technique Standard for Non-hazardous HouseholdLatrine in Rural Area1DB32/950-2006农村无害化卫生户厕技术规范1范围本规范规定了无害化卫生户厕的定义、基本原则、技术、使用与管理要求和无害化效果监测等要求。

本标准适用于农村新建或改建无害化卫生户厕。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误表的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB7959－1987 粪便无害化卫生标准GB19379－2003 农村户厕卫生标准GB/T4750－2002 户用沼气池标准图集GB/T4752－2002 户用沼气池施工操作规程GB/T4751－2002 户用沼气池质量检查验收规范《血吸虫病流行地区农村改厕技术规范(试行)》〔全爱卫办发［2006］2号〕3术语与定义下列术语与定义适用于本标准。

无害化卫生户厕：厕所有墙、有顶、有门，内有标准便器，清洁、无蝇蛆、基本无臭；化粪池达到粪便无害化处理要求，且不渗、不漏、密闭有盖。

4基本原则4.1农村无害化卫生户厕的建造应结合村镇规划和住宅建设。

新建、翻建农户住房时，必须配套建造无害化卫生户厕；新建农民集中居住区，应同时建设粪便无害化处理及生活污水相对集中处理设施。

4.2 对尚未配套建设无害化卫生户厕的农户，应规划建设无害化卫生厕所。

4.3合理选址。

新建房平面布局应安排卫生间。

对于旧房改厕，厕屋应建造在室内或庭院内，无庭院的应靠近居室，以方便使用和管理；化粪池建造在房屋或围墙外，便于出粪和清渣；禁止在水源周边建造厕所。

4.4选择适宜无害化卫生户厕形式。

设计说明一、工程概况1总体概况本项目为成都东部新区农村污水处理设施建设工程施工图设计，涵盖东部新区15个街道（镇）的20户以上的140处农民集中居住区生活污水处理设施。

2街道（镇）农村污水治理概况本分册为养马街道农村污水治理工程的收集管网部分，厂站部分详见单独分册。

本次设计污水管道主要沿村道平行布管，其中污水管道为重力自流。

本分册图纸一共包含11处污水处理点位，其中2处采用铺设管道（接管）的方式解决污水排放问题，4处采用建立集水池加转运至周边污水处理站的方式解决排水问题，5处3执行初步设计情况1）初设批爱本工程涉及140处农村集中居住区的生活污水治理，其中采用接管治理28处，采用“集水池+污水转运”方式治理60处，采用独立集中处理52处。

由于初设审查后，东部新区“三区三线”调整，部分点位无法设置污水处理站。

故根据业主会议讨论，并报送应急局，最终确定接管治理28处，采用“集水池+污水转运”方式治理72处，采用独立集中处理40处，详见各个街道（镇）2）进一步落实厂站及管线用地合规性执行情况：根据意见对厂站、管线用地进行规划核实，并结合最新“三区三线”优化方案。

3）新建污水站不应占用道路排水边沟执行情况：确保新建厂站不占用排水边沟，必要处设置过水管涵。

4执行施工图审查情况1）化粪池标准图设计采用03S702,建议采用新的替代版本22S702执行情况：按专家意见采用最新版本图集22S702；2）架空过河段应负核管道高程和洪水位关系，不应影响行洪执行情况：按专家意见进一步核实管道高程。

二、设计标准及设计依据1 .设计参数污水重力自流管道按非满流设计,污水量计算依据《室外排水设计标准》GB50014∙2021和本居民点服务户数和人口数量设计确定，农村居民日平均生活用水定额为130L∕（人d）,污水综合排放系数按0.85设计。

2 .本项目结构使用年限为50年，结构安全等级为二级。

3 .主要设计规范1）《市政公用工程设计文件编制深度规定》（2013版）2）《工程建设标准强制性条文：城镇建设部份》（2013年版）3）《中华人民共和国环境保护法》4）《中华人民共和国水污染防治法》5）《城乡排水工程项目规范》（GB55027-2022）6）《城市给水工程项目规范》（GB5502&2022）7）《工程结构通用规范》（GB550（）l∙202l）8）《建筑与市政工程抗震通用规范》（GB55002-2021）9）《建筑与市政地基基础通用规范》（GB55003-2021）10）《混凝土结构通用规范》（GB55OO8-2O21）11）《城市排水工程规划规范》（GB50318-2017）12）《室外排水设计标准》（GB5（X）14-2021）13）《埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》（GB/T19472.2-2017）14）《给水排水工程管道结构设计规范》GB50332-2∞215）《给水排水工程埋地钢管管道结构设计规程》CECS14k200216）《给水排水管道工程施工及验收规范》GB50268-200817）《给水排水构筑物工程施工及验收规范》GB50141-2（X）818）《埋地排水用聚乙烯共混聚氯乙烯双壁波纹管材》（T∕CECS1（X）11-2019）19）《排水用聚乙烯-聚氯乙烯共混双壁波纹管道安装图集》（JH2021S152-TJ）20）《埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道工程技术规范》（TCECS635-2019）21）《工程建设标准强制性条文》（城镇建设部分）（2013年版）；22）《市政公用工程设计文件编制深度规定》（2013版）23）《成都地区基坑工程安全技术规范》（DB5115072∙2011）24）《塑料排水检查井应用技术规程》（CJJ-T209-2013）25）《泵站设计标准》（GB50265-2022）4 .主要设计依据1）本工程设计合同：2）业主提供的地形图、管探资料、地勘资料：3）《成都东部新区农村生活污水治理专项规划（2020—2025年）》成都市市政工程设计研究院有限公司，2021年05月;4）《东部新区农村污水处理设施建设工程可行性研究报告》成都市市政工程设计研究院有限公司，2021年11月；5）《成都东部新区农村污水处理设施建设工程初步设计》成都市市政工程设计研究院有限公司，2022年8月；6）《成都东部新区应急安全管理局关于成都东部新区农村污水处理设施建设工程初步设计的批复》成东应急发（2022）号，2022年10月。

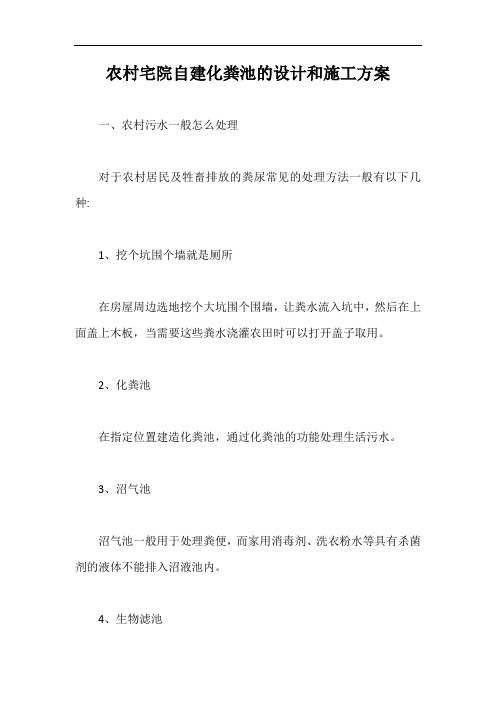

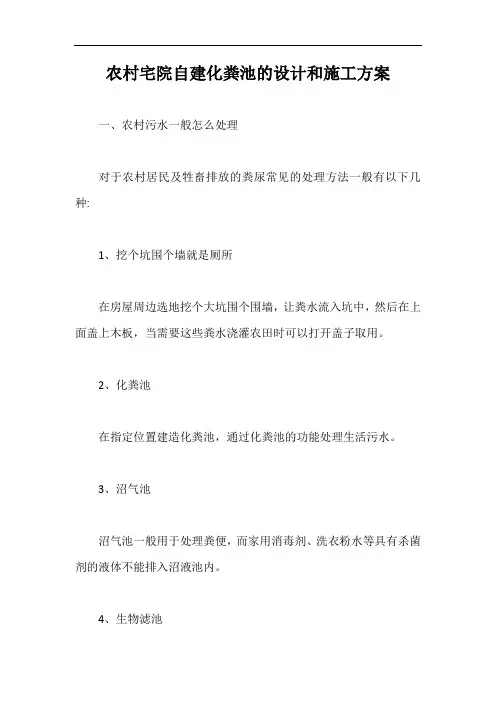

农村宅院自建化粪池的设计和施工方案一、农村污水一般怎么处理对于农村居民及牲畜排放的粪尿常见的处理方法一般有以下几种:1、挖个坑围个墙就是厕所在房屋周边选地挖个大坑围个围墙，让粪水流入坑中，然后在上面盖上木板，当需要这些粪水浇灌农田时可以打开盖子取用。

2、化粪池在指定位置建造化粪池，通过化粪池的功能处理生活污水。

3、沼气池沼气池一般用于处理粪便，而家用消毒剂、洗衣粉水等具有杀菌剂的液体不能排入沼液池内。

4、生物滤池利用生物滤池生物氧化等功能，对污水进行处理。

5、人工湿地人工建造湿地，利用湿地生态系统来处理污水。

二、农村化粪池该怎么设计?农村家用化粪池一般采用的是三格式化粪池，本篇也将重点讲三格化粪池的设计。

简单的说，三格化粪池就是三个功能不同的密封池相互连通而组成的化粪池。

三格化粪池1、工作原理:①污水进入一号池进行初级腐化处理;②然后流入二号池进行深度腐化处理;③再流入三号池，进行澄清;④最后将处理过的污水排出池外或取用用于浇灌农田。

2、三格化粪池如何设计?(含结构图)如图所示:①进水口:化粪池一般连通厕所，房屋中形成的粪水由此进入化粪池进行处理;该管道也可以采用U型管或水封弯管等，防止池中臭气、粪水回流;②清渣口:用于打开一号池，清理一号池中无法排出的垃圾、沉淀等;③一号池:第一个池子，进行初步腐化处理;④过粪管:当一号池、二号池中污水进行处理后，可进入下一个池子进一步处理;该管道一般要倾斜60度或采用U型管等，以避免池中臭气、污水回流;⑤二号池:第二个池子，进行深度腐化处理;⑥出粪口:可打开三号池，处理已深度腐化后的粪便，可用于浇灌农作物;⑦三号池:第三个池子，用于污水澄清处理;⑧出水管:可选择建造出水管，将澄清后的污水排出化粪池。

部分化粪池没有出水口。

提醒:在建造化粪池时还要注意预留通风口，避免池内沼气积累，发生爆炸。

化粪池建造应根据居民用水量来建造，如用水量超过3~4L 的话，那就得建造多个池子了。

化粪池尺寸参数及安装示意图一、产品尺度：化粪池尺寸见表1.产品尺寸示意图1、图2.表1.化粪池尺寸表（单位：mm）图1.产品尺寸示意图图2.二、化粪池合流排水使用系数表有效容积（M³）100% 70% 40%75 145~230（人）175~290（人）584~750（人）100 195~315（人）235~378（人）685~1058（人）型号容积(M³) 直径（D）进水口管径池长(L)H1 h1 h2初始环刚度（强度）Ⅰ型Ⅱ型BH-11 75 33 00 3100 3050 ≥5000N/M²≥10000 N/M²BH- 100 3050 ≥5000N/M²≥10000 N/M²安装参照图3 基坑深根据标高定挖坑总深度=Ha+Hb+Hc+HdHa：进水管顶到地面高度Hb：进水管顶到沙垫层高度Hc：沙垫层高度200MMHd：卵石垫层100MM 、素砼垫层100MM（地基承载能力≥10KN可免此项）管网标高= Ha+进出管直径D注：池体顶部到地面距离至少500mm以上(车行道要求池体顶部到地面距离至少600mm)三、最小挖坑尺寸化粪池最小挖坑尺寸见表2及图3型号有效容积(M3)进水口管径（mm）基坑长（mm）基坑宽（mm）基坑深*（mm）BH-1 800 Ha+3100 BH- 00 3800 Ha+3100 *基坑深：深度根据管网标高确定挖坑总深度=Ha+Hb+Hc+HdHa：进水管顶到地面高度Hb：进水管顶到沙垫层高度Hc：沙垫层高度200MMHd：混凝土垫层200MM（地基承载能力≥10KN可免此项）管网标高= Ha+进出管直径D图3 安装示意图。

三格化粪池结构与原理三格化粪池由相联的三个池子组成,中间由过粪管联通,主要是利用厌氧发酵、中层过粪和寄生虫卵比重大于一般混合液比重而易于沉淀的原理,粪便在池内经过30天以上的发酵分解,中层粪液依次由1池流至3池,以达到沉淀或杀灭粪便中寄生虫卵和肠道致病菌的目的,第3池粪液成为优质化肥;新鲜粪便由进粪口进入第一池,池内粪便开始发酵分解、因比重不同粪液可自然分为三层,上层为糊状粪皮,下层为块状或颗状粪渣,中层为比较澄清的粪液;在上层粪皮和下层粪渣中含细菌和寄生虫卵最多,中层含虫卵最少,初步发酵的中层粪液经过粪管溢流至第二池,而将大部分未经充分发酵的粪皮和粪渣阻留在第一池内继续发酵;流入第二他的粪液进一步发酵分解,虫卵继续下沉,病原体逐渐死亡,粪液得到进一步无害化,产生的粪皮和粪厚度比第一池显着减少;流人第三池的粪液一般已经腐熟,其中病菌和寄生虫卵已基本杀灭;第三池功能主要起储存已基本无害化的粪液作用;三格化粪池厕所的地下部分结构由便器、进粪管、过粪管、三格化粪池、盖板五部分组成;便器：由工厂加工生产或白行预制,便器采用直通式,与进粪管联接,也可使用水封式便器,不再安装近粪管;进粪管：塑料、铸铁、水泥管均可,内壁光滑、防止结粪、内径为10cm,长度为30-50cm;过粪管：以塑料管为好,直径为10-15cm,1-2池间的过粪管长约70-75cm,2-3池间的过粪管长约50一55Cm;三格池：用砖砌水泥粉壁面或水泥现浇,预制均可,以"目"字形为主要类型,若受地形限制,"品"字形、"丁"个型摆都也可;容积达到贮粪2个月为宜;三格池有效深度应不少于1 cm ,1至3格容积比例一般为2：1：3;盖板：可自行预制,要做到既密闭,又便于清渣和取粪;三格化粪池容积的计算方法三格化粪池容积应根据使用人数、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定;一般我国通用计算参数是每人每天的粪尿排泄量,包括少量冲洗厕所用水在内,按3．5公斤最低量计算,粪便发酵腐熟时间及病原体残废时间按30天计算,其中在第一池需停留20天,第二池停留10天,第一池和第二他的容积分别按此停留时间计算,第三池容积一般为一、二池之和;粪池容积的计算式如下：粪池容积=排粪尿量／日、人x使用人数x天数/1000举例：4口人之家,排粪尿量／日人,按3．5kg计,粪便贮存发酵时间30天,求-、二池有效容积;第一池有效容积＝1000＝第二池有效容积＝1000＝1000第一池为,第二池为；,第三池为1-2池之和,即;考虑到便器的清洗次数、实际用水量不便掌握和便于施工等情况,粪池容积比计算结果大15-25％以上为宜;施工要求与方法三格化粪池厕所施工关键一是保证建筑质量,防止渗漏；二是把好过粪管安装质量关;1、施工人员工具的准备：具体施工人员应事先准备好砖刀、大小灰板、大小灰披、卷尺、水平仪、刷子、浇水泥用的模板等;2、材料的准备：在施工之前,施工人员需按砖砌、水泥预制、现浇等不同类型的用料需要,通知建厕农户,备足砖、水泥、砂石、钢筋、便器、进粪管、过粪管等材料,方可进行施工;3、放样和挖坑：根据用户需要和具体情况,选好化粪池的位置、确定形状和池子的大小,按照实际推广容积和各池长度量好尺寸,撒上石灰线;放线时应留出砖砌或现浇余地,一般每条边放出5cm ;放线完了以后,要进行挖三格粪池坑,掏出坑内的泥土;土坑的深度为120cm;4、底板的处理：底层先铺5 cm碎石垫层,上浇8cm厚混凝土,混凝土标号为150号;5、砖砌或浇铸化粪池：按化粪池的尺寸先砌好墙体,分三格,中间分隔两道墙体,由于第二池较窄,施工有一定困难,因此,砌到一定高度后,抹好水泥再继续砌墙;注意埋放好过粪管各一根;混凝土浇铸化粪池应按尺寸固定好模板,然后用150号混凝土浇灌,厚度为5 cm并用湿草帘复盖,2天左右待水泥凝固后方可拆除模板;6、过粪管的安装要求：第一池进入第二池的过粪管的位置宜放在第一池有效深度的下约1／3处角度以45;60;为宜,即管的下口距离第一池池底约35 cm；第二池进入第三池的过粪管下口在第二池深的1／2处,一二池的过粪管的两个上口离池盖12cm;过粪管的形状有直形、虹吸形、S形;7、化粪池抹面：池内壁采用1：3水泥沙浆打底一次,再用1：2水泥沙浆抹面二次,抹面要求密实、光滑;抹面的厚度为每次1cm为宜;8、池差的预制与安装：化粪池的池盖全部为钢筋混凝土盖板,厚度为5cm;第一池的盖板要留出放便器的口和出粪渣的口,第二池的盖板也要留出一个口,便于清渣和疏通过粪管,第三池盖板要留出出粪口,便于出粪,每个口都要预制小盖;安装大盖板时要用水泥沙浆密封、口盖要盖严,防止雨水流入,保证池内封密发酵;9、安装进粪管、便器：将直径10cm长度为30一50cm的进粪管,从第一池盖板人口中插入粪池,并固定在盖板上,将蹲坐便器入口套在进粪管上,固定坐侄器,稍加密封;以便器下口中心为基础,距后墙35cm,距边墙40cm;便器高低视需要而定,必要时用砖加高;10、地面的处理：化粪池应高于周围地面3-5cm,防止雨水流人;池的周围松土要夯实,厕内地面要用1：3水泥沙浆打底,再用1：2水泥砂浆抹面;有条件的农户可贴上瓷砖,勇有利于清洗和保持清洁;三格化粪池厕所启用和管理1、化粪池建好后,应先试水,观察把子是否有渗漏,如有渗漏,必须修补至不渗漏方可投入使用;渗漏检查方法,各池加满水,24小时水位下降lcm以内为不渗漏;2、卫生厕所在使用前,第一池必须加河塘水或井水至池过粪管下口被浸没,使粪便人池后易于化粪发酵;第二池和第三池不要加水;3、厕内备用器具：卫生厕所必须备有盛水用的水桶或水池,水勺,洗刷便器用的毛刷,盛便纸用的纸篓捅,蹲坐便器要有盖板,便午密闭防蝇,如条件允许,厕内可配洗手设施; 使用及管理1、农村户厕的三格化粪池容积一般在1-2米3左右,由于容量较小,如果化爽后粪液没有进行集中处理,生活污水不能进入三格池内;2、每次便后,必须养成水冲的习惯,每次用水约2kg左右,不可元节制用水,以免因粪便贮存时间过短而达不到无害化要求;用纸宜用软质、易分解的卫生纸,不宜使用其他的纸张或杂物,以免造成弯管堵塞,同时可延长清渣时间;3、清渣时间视使用管理情况而定,一般每年或2-3年清渣一次;粪渣在使用前必须经高温堆肥、沼气发酵或用药物处理,药物处理的方法随后介绍;4、用肥时,必须从第三格取粪液,不能从第二格或第一格直接取粪;第三格禁止倒入新鲜粪液;不利用时,可由第三格出粪口排入下水沟,但不能直接排人作为饮用水水源的水体;无害化厕所的重要部位是蹲位以下至三格化粪池这些部分;一化粪池化粪池分三格,第一、二格是化粪部分,第三格是贮肥池;这样新陈粪便分开,利于厌氧发酵杀菌和沉降虫卵;其作用可概括为：“一留、二沉、三无害;”一留：第一池为化粪池,主要截留含虫卵较多的粪便,让粪便有足够时间发酵崩解,使虫卵下沉;二沉：第二池因粪皮与粪渣的数量骤然减少,发酵分解程度轻微,粪液处于相对静止状态,有利于漂荡在粪便中虫卵继续下沉池底;三无害：一、二池有足够体积,保证粪便在池内停留一个月的发酵腐熟,由于粪尿在厌氧分解无机化过程中的生物拮抗和化学等作用,使病菌虫卵死亡或含虫卵极少的粪液最后进入第三池,供施肥用;第一、二格的容积比例为2：1,第三格根据贮肥情况而定;大三格化粪池设计施工与管理使用基本要求化粪池容积：化粪池的有效容积应保证粪便的贮存时间不少于标准的要求,第一池20天,第二池10天,第三池30天;总容积不得小于;第一、二、三池的容积比例为2:1:3,在2池容积不足 m3时,可按 m3设计施工;化粪池深度：有效深度不少于1000mm,化粪池的上部应留有空间;过粪管位置：三格池的格与格之间设有连通管,也称过粪管,用管内径10—15cm的塑料管为宜; 过粪管应安装在两堵隔墙上,与隔墙的水平夹角呈60°；也可安装倒L型过粪管;其中第一池到第二池过粪管下端即粪液进口位置在第一池的下1/3处,上端在第二池距池顶150mm；第二池到第三池过粪管下端即粪液进口位置在第二池的下1/3或中部1/2处,上端在第三池距池顶150mm;便器位置：以便器下口中心为基础,距后墙350mm,距边墙400mm;进粪管：坡度1/5便器下口与进粪管下沿连线与水平面形成的夹角约10度;进、出粪管和污水管直径：200—300mm;分流：生活污水不得接入化粪池,粪水与污水应分流;防臭：应在第一池安装排气管,其高度应超出厕屋500mm;启用：正式启用前在第一格池内注入100～200L水,水位应高出过粪管下端口;用水：用水量以每人每天3～4L为宜;清掏：半年至1年要清渣,粪渣与粪皮应经高温堆肥或化学法进行无害化处理,第三池的粪水可直接施肥;安全：化粪池盖板要预留出粪口并盖严,防止意外发生;清渣和取粪水时,不得在池边点灯、吸烟,防沼气遇火爆炸;施工1、选址：改厕的目的是让农民用上清洁卫生厕所,如选址不当,直接影响农民使用卫生厕所积极性,因此卫生厕所的选址要因地制宜,根据农户居室位置、庭院大小、当地生活习惯以及建厕类型等因素来确定,不能搞统一模式;2、材料准备：在施工之前,施工人员按施工需要,备足砖、水泥425、砂石、钢筋、蹲便器、进粪管、连通管等材料,方可施工;3、放样和挖坑：根据用户需要和具体情况,选好化粪池的位置、确定形状和池子的大小,量好尺寸撒上石灰线;放线时应留出砖砌或现浇余地,一般每条边放15cm;放线完了以后,掏出坑内的泥土;土坑的深度应大于130cm;三格化粪池设计“吃喝拉撒睡”是包括人类在内的高级动物的基本生命现象;人类排泄由“野外”到“入厕”是群居生活的需要,也是人类不断走向文明的标志之一;厕所体现了物质文明和精神文明的多种因素,也体现了人与自然的生态关系;改厕必然是社会系统工程;现将目前广泛推广三格化粪池厕所相关资料摘要如下,供施工参照;一、设计原理三格化粪池设计的基本原理是利用寄生虫卵的比重大于粪便尿混合液而产生的沉淀作用及粪便密闭厌氧发酵、液化、氨化、生物拮抗等原理除去和杀灭寄生虫卵及病菌,控制蚊蝇滋生,从而达到粪便无害化目的;为达到三格化粪池预期效果,在设计时应遵循以下原则;1、三个粪池的有效容积第一、二池的有效容积是根据粪便贮存发酵达到无害化所需的时间决定,根据实验,血吸虫卵、钩虫卵、伤寒杆菌、痢疾杆菌等在稀粪中存活时间在30天内;其计算方式为：第一、二池有效容积立方米=人口数×30天×每人每天粪尿及冲水量公斤/1000;第三池容积的大小视用肥周期而定,一般不小于第一和第二池之和;2、第一二池的容积比例为有利于虫卵沉淀,化粪池有效深度为1米,最少不少于米,加上化粪池的上部空间,池深约为米;第一池主要截留含虫卵较多的粪便、发酵分解;第二池处于相对静止状态,有利于漂浮在粪池的虫卵继续下沉;一般认为第一池与第二池的容积比为2：1较为适当;3、连通管位置设置三格池的格与格之间设有连通管,它关系到粪便流动方向,流程长短是否有利厌氧和能否有效阻滞粪便粪渣、以及保持一、二池的有效容积;目前较好的连通管设置应分别斜插安装在二堵隔墙上,其中第一池到第二池连通管下端即粪池进口位置在隔墙1/3处,上端即粪液出口距第二池顶10cm左右;第二池到第三池连通管下端即粪池进口位置在隔墙1/2处,上端距第三池顶10cm左右;三格化粪池厕所三个池的作用和功能可概述为一留、二酵、三贮;二、结构结构图见图1、21、粪池1三格化粪池厕所的地下粪池由三池二管组成;2三格化粪池第一二三池的容积比为2：1：3;3化粪池的布局要因地制宜,主要考虑有利于清除沉渣和厕所卫生;4化粪池的形状可为长方形、方形、三角形、品字形等;但其设计要求应符合无害化处理; 5连通管也称过粪管,用直径10cm及以上的塑料管为宜,也可用水泥预制,要求内壁光滑;2、便器、盖板、清渣口、出粪口第一格化粪池盖顶留有进粪口和清渣口,进粪口上安装便器,对于直通式便器为防溅可下接进粪管,管下端插入粪液面上2—3cm,管经斜放,斜度以管与水平的夹角80度左右为宜;进粪口也称作为清渣口,在安装便器时不用水泥固定死,清渣时将便器启开作为清渣口;用防溅式直通便器和水封便器则不必下接进粪管;第二格化粪池盖顶应密封,但要留清渣口,第三格化粪池盖顶留有出粪口,出粪口用盖密封;三、选址改厕的目的是让农民用上清洁卫生厕所,如选址不当直接影响农民使用卫生厕所积极性,因此卫生厕所的选址要因地制宜,可根据以下方面来选择厕所地址：1、新建卫生厕所尽可能离居室近些;或将厕屋放在室内的楼梯道下等适宜位置;这样既方便使用,尤其是雨雪天和夜晚的使用,也便于管理;2、庭院或居室周围有水井,卫生厕所尽量远离水井,但不能远离居室;3、厕所不宜集中规划,不宜建在路旁,中看不中用;4、厕屋可利用房屋、围墙等原有墙体,减少造价;5、厕所地下部分可设计在房屋或围墙外,既有利维护,也有利于出粪和清渣;四、三格化粪池厕所建造方法三格化粪池厕所建造方法较多,常见的有砖砌、水泥预制、现浇等;1、砖砌法砖砌法适用于以户为单位建造,施工方法简单;农村一般泥瓦工经过短期培训或专业技术人员现场指导均可施工;它根据农户选址的位置、地形等,因地制宜进行施工,材料可利用农户家原有的旧砖等,此方法目前在农村改厕中使用最广泛;2、水泥预制水泥预制分两种：一种是三格的整体预制,另一种是预制水泥板,然后再进行组装;水泥预制方法特别适用于以居民组、村委会甚至乡镇为单位的集中改厕;水泥预制用料简单,只需要水泥、砂、石子和少量钢筋;1整体预制：用木板或铁板组合成一个三格化粪池模具,然后用水泥混凝石子和钢筋混凝土灌入模具而成,整体预制特点是质量便于控制,防渗漏效果好,目前也有用钢丝网水泥结构预制的三格化粪池,此方法适用专业化生产;2水泥板预制：采用先预制三格化粪池壁,然后在挖好的土坑组装而成,此方法简单,用料基本同整体预制,缺点是每块板的结缝防渗处理较困难;3、现浇现浇只适用于以户为单位的建厕,它只是采用预制的原理,将木板或铁板在农户已挖好的土坑中进行组装成三格化粪池模具,然后用水泥混凝土现场浇铸;此方法的特点是防渗漏效果好,但要求泥瓦工对三格化粪池结构掌握训练,一旦出现错误无法改造;五、三格化粪池建造技术要点1、防渗漏：渗漏是三格化粪池最易出现的问题,渗漏不仅直接影响厕所的使用,也易造成对周围土壤等的污染,严重的影响农民改厕积极性,因此,在施工过程中,要严格按施工要求进行施工,在地下水位较高的地区,砖砌三格池要进行两面水泥抹面,同时,在水泥砂浆中添加防渗粉,进行防渗试验即在新建三格池加满水24小时,观察水位增加或减少,若增加或减少2厘米以上,可能有渗漏,可使用含有防渗粉的水泥浆抹面1—2次;注意使用前将水勺出;2、防雨水流入：三格化粪池上沿要高出地面15厘米以上,防止下雨的雨水流入三格化粪池;3、池盖大小适宜：三格化粪化的池盖不宜过大,也不宜过小;过大增加重量和造价,开启不方便；过小雨水易渗入,只要能覆盖池壁外沿即可;池和盖板之间用无砂水泥勾缝,保证池内的密闭性,也便于今后出粪清渣的开启;4、预留出粪口：三格化粪池的第三池在预制水泥盖板时应留有出粪口,这既有利于粪池密闭,也有利于出粪;5、安装通风管：对于非水封厕所,宜在第一池安装通风管,管的高度应超出厕屋,通风管可将第一池粪便发酵产生的气味及粪尿本身的气味排出,可减少厕屋的臭味,提高用厕的舒适性;6、便器安装：便器安装成活动的,不能用水泥等进行固定,这样既为便器的维护、更换提供方便,同时也便于定期清渣;安装时将便器与盖板接口处用纸或塑料皮等隔离;7、第一池加水：三格化粪池厕所使用前向第一池加水至过粪管下口并淹没下口,有利于粪便发酵、虫卵沉淀以及防止因干湿粪尿引起的臭味;六、砖砌三格化粪池厕所施工1、材料的准备在施工之前,施工人员按施工需要,通知建厕农户备足砖、水泥、砂石、钢筋、蹲便器、进粪管、连通管等材料,方可施工;按四口人有效容积为计算2、放样和挖坑根据用户需要和具体情况,选好化粪池的位置、确定形状和池子的大小,量好尺寸撒上石灰线;放线时应留出砖砌或现浇余地,一般每条边放15cm;放线完了以后,掏出坑内的泥土;土坑的深度为120cm;3、底板的处理底层先铺5cm碎石垫层,上浇8cm厚混凝土,混凝土标号为150号;4、砖砌化粪池按化粪池所需的尺寸先砌好四周墙体,分三格,中间分隔两道墙体,由于第二池较窄,施工有一定困难,因此砌到一定高度后,抹好水泥再继续砌墙;注意埋好连通管各一根;5、连通管的安装要求第一池进入第二池的连通管的位置宜放在第一池深的下1/3处,第二池进入第三池的过粪管下口在第二池深的1/2处,一、二池的连通管的两个上口离池盖10~12cm;直形斜管要装得陡一些,防止阻塞;6、化粪池抹面池内壁采用1：3水泥沙浆打底一次,再1：2水泥沙浆抹面二次,抹面要求密实、光滑;抹面的厚度为每次1cm为宜;7、池盖的预制与安装化粪池的池盖全部为钢筋混凝土盖板,厚度为5cm;第一池的盖板要留出放坐便器的口和疏通连通管,第三池盖板要留出粪口,便于出粪,每个口都要预制小盖;安装盖板时要用水泥沙浆密封,防止雨水渗入,保证池内封密发酵;8、安装进粪管、蹲便器对于水封便器,粪池就在便器下方时,不需要进粪管,若粪池在室外见图3则用过粪管道相连;对于直通式便器,为防粪水溅和减少一些臭气上逸,可略倾斜要装进粪管;将直径10cm长度为30—50cm进粪管,从第一池盖板入口中插入粪池,将蹲便器入口套在进粪管上,固定便器不用水泥“固死”,稍加密封;便器位置以便器下口中心为基础,距后墙35cm,距边墙40cm;便器高低视需要而定,必要时用砖加高;农村改厕大多数情况是粪池直接在便器下方,用直通式便器多数采用加塞子方法减少臭气上逸,用进粪管的较少,用防溅式直通便器可防止粪水上溅;七、使用维护“三分建、七分管”,建造一个良好的卫生厕所,要进行有效的维护和管理;1、新厕建成后,从第一池加水盖住第一池与第二池连通管的下端;其作用是使粪便得到稀释,有利于发酵分解,沉淀虫卵;2、厕所保持清洁,便后及时用水冲洗,对于直通式便器;每次大便后用1小瓢水约—公斤冲洗便器;水封式便器用水量以冲走大便,达到水封为宜;节水水冲式便器用水量也较少;3、便纸入篓,定期清理焚烧或填埋;4、新鲜粪便要从第一池倒入,禁止从第三池出粪口倒入;5、坚持使用第三池粪液,防止直接使用第一、二池粪便;6、约半年至1年清理第一、二池粪皮粪渣,并将清出的粪皮粪渣与垃圾等混合堆肥或用药物处理;7、经常检查清渣口与出粪口是否盖好,厕所粪池是否损坏,连通管是否阻塞等,并及时做好维修工作;。

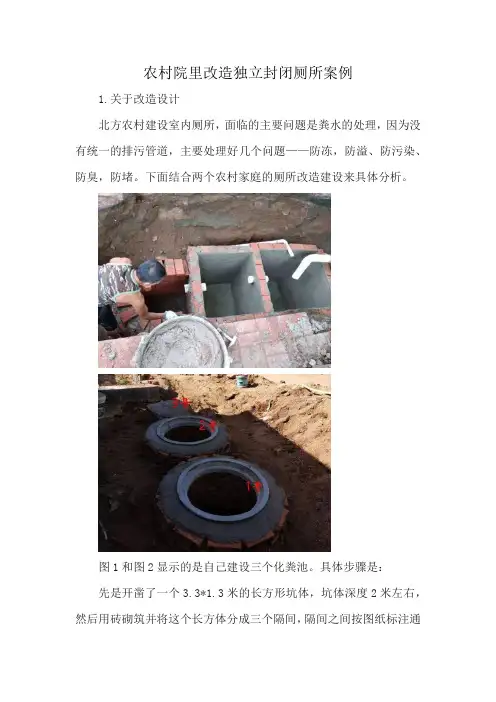

农村院里改造独立封闭厕所案例1.关于改造设计北方农村建设室内厕所，面临的主要问题是粪水的处理，因为没有统一的排污管道，主要处理好几个问题——防冻，防溢、防污染、防臭，防堵。

下面结合两个农村家庭的厕所改造建设来具体分析。

图1和图2显示的是自己建设三个化粪池。

具体步骤是：先是开凿了一个3.3*1.3米的长方形坑体，坑体深度2米左右，然后用砖砌筑并将这个长方体分成三个隔间，隔间之间按图纸标注通相应管子，进粪口以上逐渐用砌筑收缩成圆形随后能加上盖为准，因为排粪口以上不会留存粪液，所以不用水泥抹面了，这三个池子分别为化粪池（1号），深度发酵池（2号），沉水井（3号）图3和图4分别是1号池和2号池内部，3号池主要是沉水作用，不用抹水泥，而且不用清掏，所以直接封上就可以了。

1号池是发酵、分解作用，2号池是深度发酵，北方的冬天，最低温度能达到零下三十度，所以要考虑化粪池的防冻效果。

一般来说第1号粪池是主发酵池不会冻住，3号沉水井深度超过冻层，直接渗入地下，也不会冻住，所以2号化粪池最容易上冻，为了防止二号化粪池上冻，可以采取从1号井直接引一根PVC管至三号化粪池。

当二号化粪池冻住后，一号化粪池液面上升，就从防冻管直接流向三号化粪池，这样虽然发酵效果差了一点。

但由于冬天温度低，2号化粪池也起不到发酵作用，地下冻层也就二十天左右，不会形成太大污染，室内下水可继续使用，这样就解决了防冻和防溢的问题。

另外建立2号化粪池对于特殊需求的家庭也能满足，比如加入活性炭等方法深度去污环节就可以在2号化粪池完成。

防臭的设置主要是在室内的下水管道——以一家室内的改造为例，这家原来有一个较大的洗澡间，直接在这个里面改造，将地面打开四块磁砖，地漏、洗手盆地漏、坐便主地漏就都OK了。

关于造价农村厕所改造室内部分是属于家庭自用的，所用卫生间、厨房设施根据档次的不同价位就不太一致了。

地下管路铺设总造价包含pvc、ppr给水、水暖工用大约500元就可以了，坐便、从200多到2000多的就不一样了，最简易的洗手盆100元、洗菜盆100元，水暖设施费用大约在1000元左右。
