三格化粪池尺寸做法图

三格式无害化户厕化粪池砖砌法设计与施工建造过程图解3-5口人用有效容积2.2立方米三格化粪池无害化卫生户厕由地上的厕屋和地下的粪池两部分组成。

此图解为供3-5口之家使用的2.2立方米典型三格式无害化粪池砖砌法的建造过程。

一、厕所选址现在推广的水封式水冲厕所基本无味，完全可将厕屋放在室内，或尽可能离居室近些。

但粪池应放在房屋外便于清渣出粪，同时必须远离饮用水源。

室外的厕屋可利用房屋、围墙等原有墙体以减少造价。

二、准备建造材料1、标准砖（可用旧砖）646+14＝660块，提前一天浇水湿润。

2、普通硅酸盐425＃水泥8包。

3、直径3厘米左右卵石或砾石0.5立方米、中砂1立方米。

中砂要用5mm筛孔过筛。

4、滑坡式带水封瓷质蹲便器一个。

见图1。

5、过粪管2根。

过粪管用直径110mmUPVC塑料排水管直管与90°弯头直接插接（可不用胶水）做成。

直管部分长60cm，用切割机截断可保证切口平整。

见图2、3。

6、进粪管1根。

进粪管用直径110cmUPVC塑料排水管直管与45°弯头插接（需用胶水）做成。

直管部分长度按实际需要截取。

7、池盖钢筋的制作与用量。

用直径6.5mm热轧光圆钢筋（HPB235），调直并除锈后按下面的配料表和制作要求制作。

制作要求：直钢筋末端做180°弯钩，弯钩平直部分约2cm长；圈筋末端做180°/90°弯钩，弯钩瓶子部分约3cm长。

下料总长度约45.4m，约11.8kg。

钢筋绑扎示意图见图4。

三、放样、挖坑和底板施工确定好化粪池的为止，量一个长290cm、宽140cm的正长方形，撒上石灰标线。

挖一个深度为105cm，底平壁直的坑。

在坑底铺浇7cm厚水泥、砂、石比为1：3：6的混凝土底板。

见图5。

四、砌池、抹灰和装过粪管采用错缝半砖墙，用1：3水泥砂浆砌筑。

见图6。

粪池墙高度为17层砖厚度（加一厘米的灰缝，后同），外墙长度为11块砖长度，内隔墙宽度为4块砖的长度。

附件2浉河区农村户厕改造实施技术规范一、池坑开挖与回填1、基坑开挖、支护方式应充分考虑土质、地下水等情况，确保周围建筑及施工安全，基坑开挖尺寸为长2.2m*宽1.4m*深1.2m。

2、为确保池壁的稳定性，宜采取相应的支护措施对池壁加以保护，支护可采用木桩支护、钢管支护等形式。

3、池坑周围临时堆土或施加其他荷载时，不应影响池坑及周围建筑物的安全。

4、池坑挖好后，应采取防护措施，防止水灌入池内；为避免坑底地基松动，应将池底原土分层夯实，防止化粪池沉降。

二、三格化粪池标准1、化粪池安装示意图。

化粪池改厕示意图2、三格化粪池距建筑物距离不宜大于5m。

当由于建筑用地有限，无法满足安全距离时，以不影响已建房屋基础和保证建筑安全为前提，做好支护保护措施，保护建筑物安全。

3、装配式三格化粪池聚乙烯材料最小壁厚不宜小于4mm，容积1.5立方米。

4、三格化粪池清掏口直径不应小于300mm，检查口直径不应小于200mm。

三、三格化粪池安装1、化粪池安装前，应将化粪池及管道内的杂物及时清除。

2、化粪池上下半体安装时应加装密封胶，确保化粪池整体不渗漏。

3、三格化粪池内挡板宜采用卡槽等形式与池体牢固、密封连接，确保化粪池内部各池之间无渗漏，化粪池挡板所接弯头方向应朝进水口方向。

4、化粪池安装时，应将连接口及管道的位置调整正确；暂时停止安装时，各连接口应临时封堵。

5、安装后的三格化粪池应进行检查，对整个系统做抗渗漏检测，确保各连接位置无渗漏后方可进行下个工序的施工。

四、管道连接1、在三格化粪池第一池应安装通气管，通气管应高于地面2.5m，并在管口处安装管罩或弯头防止雨水灌入，其管径应不小于75mm。

2、在便器与三格化粪池之间安装进粪管，其管径不小于110mm，进粪管应短而直，与水平面的角度不小于15°，确保粪便污水在管道中流动通畅。

3、进粪管下端出口超出三格化粪池第一池池壁50mm。

4、三格化粪池与过粪管紧密连接，同时确保粪液在化粪池内顺畅流通。

三格式化粪池厕所建造技术（砖砌结构图）主要内容:三格化粪池结构与作用三格化粪池的建造技术户厕建设与管理质量分折一、三格化粪池结构与作用1无害化卫生厕所的构成通常情况下，厕所由厕屋、便器和无害化处理设施三者构成。

厕屋：厕屋基本要求（详见《农村户厕卫生标准》GB 19379-2003）便器：便器是厕所必须使用的卫生洁具，分为蹲便器和坐便器两类。

水冲式便器应采用节水型便器，室内户厕必须使用水冲式便器。

无害化处理设施：无害化处理设施有多种形式，如三格式化粪池、双瓮式化粪池、沼气池等。

2 无害化卫生户厕基本要求1 厕屋高/m ≥2.402 厕屋面积/m2 ≥1.203 侧窗面积/m2 ＞0.264 厕门/m2 1.80（高2.0×宽0.9）5 厕屋顶水泥板、机砖瓦、石棉瓦等6 墙裙处理釉面瓷片或其它不透水材料7 墙裙高度/m ≥1.008 地面处理地坪高于庭院地坪100mm，材料用防滑地砖或水泥9 给、排水设施齐全10 ﹡便器符合密闭收集要求，材质为陶瓷或质量好的工程塑料11 ﹡化粪池符合粪便无害化处理要求，密闭、不渗漏。

﹡项目为强制性要求，其余为推荐值。

3 三格化粪池的组成：三格式粪便处理设施，一般是与水冲式厕所相配套，由进粪管、分格池、过粪管、盖板等部分组成。

4三格化粪池：由二根过粪管连通的三个格室密封粪池组成。

根据三个池的主要功能依次可命名为截留沉淀与发酵池（第一池）、再次发酵池（第二池）和贮粪池（第三池）5 三格化粪池的容积基本要求（关键）三格化粪池容积应根据使用人数、冲小量、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。

粪便发酵腐熟时间及病原体死亡时间按30天计算，其中在第一池需停留20天，第二池停留10天，第三池容积至少是二池之和。

总容积为2m3，附录A：2m3标准图施工），第1池、第2池、第3池的容积比应为2:1：3，在不减少第1池规定容积的前提下可适当扩大第2池的容积，不用粪肥的户厕第3池又可适当减小其容积。

三格化粪池的结构尺寸
操作方法
01
通常农村自建房的三个化粪池大小在长2.7米，宽1.5米，深度1.3米左右。

02
三个池子的比例2:1:3.
03
一格和二格之间用过粪管连接。

04
二格和三格之间也要用过粪管连接。

05
三格化粪池怎么建？
第一步：挖坑，按需要做的化粪池大小挖坑。

第二步：池底用混凝土找平。

第三步：红砖砌筑三格式化粪池，然后抹灰做好防水。

第四步：封盖。

06
虽然施工简单，但有几个很关键的要素大家一定要盯着施工队做好:
三个池子的容积比一般为2：1：3，在宽度和深度一样的情况下，也就是说一池，二池，三池的长度比应该为2：1：3如下图所示：
07
一池和二池之间用过粪管连接，过粪管采用长度为70-75cm，内径为15cm的PVC管，过粪管与隔墙的夹角以60度为宜。

二池和三池之间也用过粪管连接，过粪管采用长度为50-55cm，内径为15cm的PVC管，过粪管与隔墙的夹角以60度为宜。

三格化粪池容积的计算方法（根据苏南地区用水量定）三格化粪池容积应根据使用人数、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。

一般我们地区通用计算参数是每人每天的粪尿排泄量1.2-1.5公斤，冲洗厕所用水本地区按6.5公斤/日.人计算，粪便发酵腐熟时间及病原体残废时间按30天计算，其中在第一池需停留20天，第二池停留10天，第一池和第二池的容积分别按此停留时间计算，再预留10%的预备用量系数。

第三池容积一般为一、二池之和。

粪池容积的计算式如下：粪池容积（m3）=［（排粪尿量+冲水量）／日·人×使用人数×天数×预备用量系数］÷1000举例：5口人之家，排粪尿量／日·人按1.5kg计，冲水量／日·人按6.5kg计，粪便贮存发酵时间一池按20天计，二池按10天计，第三池按一、二池容积和的1/2计。

第一池有效容积＝［（1.5+6.5）×5×20×1.1］÷1000＝0.88m3第二池有效容积＝［（1.5+6.5）×5×10×1.1］÷1000＝0.44m3第三池有效容积＝（0.88+0.44）×1/2＝0.66 m3化粪池深度：有效深度不少于1000mm。

第一池为0.88 m3，第二池为0.44 m3，第三池为0.66 m3。

三池合计有效容积1.98 m3。

考虑到便器的清洗次数、实际用水量不便掌握和便于施工等情况，粪池容积比计算结果大15-25％以上为宜。

北京建设三格化粪池厕所规范三格化粪池厕所有粪便收集和粪便无害化处理同时进行的功能。

特点为结构简单、经济实用、清洁卫生、厌氧发酵充分、粪便无害化处理效果好。

适用于南北方不同地区，也是农村地区搞好粪管工作的较好形式。

农村改厕工作的开展在减少环境污染，控制传染病流行方面发挥了重要作用。

经市爱卫办研究，选择三格化粪池厕所和完整下水道水冲式作为我市农村卫生户厕改造的主要类型。

农村改厕标准图纸 Prepared on 22 November 2020
农村改厕标准图纸
长形三格化粪池侧面示意图
粪便必须有独立的排粪管道，以免生活洗涤用水流入化粪池，粪槽口要高于粪面，以免淤塞；每个粪池粪面的高度由各池的过粪口下缘的高度决定。

每池均设置过粪管，为“├”形管（三叉管），内径为10cm ；过粪管下口离池底0.3米。

过粪管顶口不应密
封，用于沼气排放入下水道。

第三池过粪口接下水道沙井，下缘不能低于沙井水面，否则下水道水反流入粪池。

每个池的五个内壁均要批荡，防止粪液渗漏。

△
0.6250.6250.25米 0.55米
品
字形三格化粪池平面示图
5 △ 5 6
△ 7 △
8 △ 8
4
△
0.8米
0.8米。

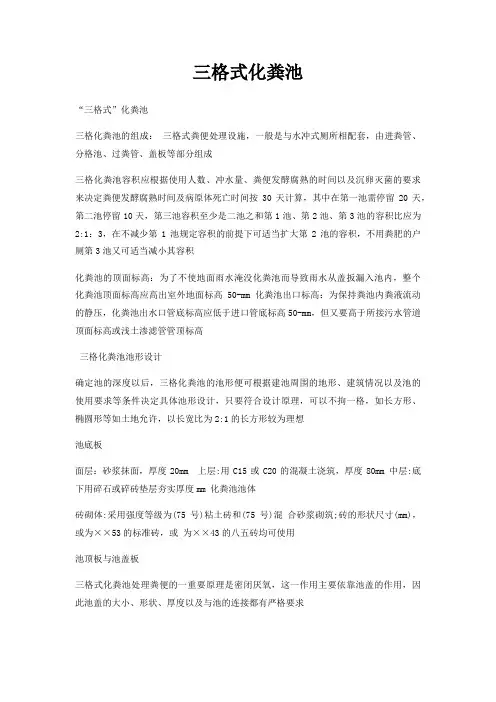

三格式化粪池“三格式”化粪池三格化粪池的组成：三格式粪便处理设施，一般是与水冲式厕所相配套，由进粪管、分格池、过粪管、盖板等部分组成三格化粪池容积应根据使用人数、冲水量、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定粪便发酵腐熟时间及病原体死亡时间按30天计算，其中在第一池需停留20天，第二池停留10天，第三池容积至少是二池之和第1池、第2池、第3池的容积比应为2:1：3，在不减少第1池规定容积的前提下可适当扩大第2池的容积，不用粪肥的户厕第3池又可适当减小其容积化粪池的顶面标高：为了不使地面雨水淹没化粪池而导致雨水从盖扳漏入池内，整个化粪池顶面标高应高出室外地面标高50-mm化粪池出口标高：为保持粪池内粪液流动的静压，化粪池出水口管底标高应低于进口管底标高50-mm，但又要高于所接污水管道顶面标高或浅土渗滤管管顶标高三格化粪池池形设计确定池的深度以后，三格化粪池的池形便可根据建池周围的地形、建筑情况以及池的使用要求等条件决定具体池形设计，只要符合设计原理，可以不拘一格，如长方形、椭圆形等如土地允许，以长宽比为2:1的长方形较为理想池底板面层：砂浆抹面，厚度20mm 上层:用C15或C20的混凝土浇筑，厚度80mm 中层:底下用碎石或碎砖垫层夯实厚度mm 化粪池池体砖砌体:采用强度等级为(75号)粘土砖和(75号)混合砂浆砌筑;砖的形状尺寸(mm)，或为××53的标准砖，或为××43的八五砖均可使用池顶板与池盖板三格式化粪池处理粪便的一重要原理是密闭厌氧，这一作用主要依靠池盖的作用，因此池盖的大小、形状、厚度以及与池的连接都有严格要求池盖大小应与池体相配，厚度视化粪池的地面位置设计为4-8cm，通常为5cm，池盖外沿可设计成内槽式沿口每一池是否都应在大盖上加一小盖，应根据当地农户的生活习惯和用粪习惯设计池顶板可采用C18钢筋混凝土，3号钢钢筋预制，保护层15mm厚盖板厚度为5cm池盖板均为预制砼构件，方盖或园盖，最好为园台型，采用C18混凝土和3号钢钢筋保护层厚15mm，要和顶板合缝严密，浇筑尺寸的误差不得超过±5mm安装大盖板时池体四周顶面要用“底标号沙浆”密封放平放稳，但不可用水泥封死、口盖要盖严，防止雨水流放，保证池内密封发酵便器：便器可以是坐便器、或是蹲便器，室内户厕必须使用水冲式的便器，且具有水封功能进粪管：宜采用内径为mm琵琶弯形状、壁厚6mm的聚氯乙烯塑料管，与坡度5%的粪便管道相连接通入化粪池进粪管下端沉入粪液面下，其深度约为粪液面高度的1/2处，即距池底mm处进粪管上端应高于出粪便口过粪管：一般常用连能管为莲蓬弯或斜插管，口径毫米连通管下端距池底高度应为池液面高度的1/3 左右即mm这是由于这一高度正处在粪皮和粪渣两之间的清液层中间，连通管的上端是粪水的流出口，为控制第一池粪液面的高低，一般距池底1米，距池顶20cm地面的处理：化粪池应高于周围地面5-10cm，防止雨水流入池的周围松土要夯实，厕内地面要用1：3水泥沙浆打底，再用1：2水泥砂浆抹面有条件的农户可贴上瓷砖，更有利于清洗和保持清洁试水渗漏是三格化粪池最易出现的问题，因为化粪池在地下，受地下水浸泡，粪便的腐蚀性也很强，渗漏不仅直接影响厕所的使用，也易造成对周围土壤的污染对建材，如砖、水泥质量和砂浆配比的要求较高，建筑工艺应严格把关化粪池建好后，应先试水，观察池是否有渗漏，如有渗漏，必须修补至不渗漏方可投入使用渗漏检查方法，各池加满水，24小时水位下降1cm以内为不渗漏，下降超过1cm时表明有渗漏，可使用含有防渗粉的水泥浆抹面1-2次液面上升的，说明地下水位较高，有地下水渗入，应采取相应措施防渗抗浮。
