第五章工程制图5.1 用户设置下拉菜单Tools->Option->Mechanica-> Drafting打开工程图的环境参数设定界面,用来设定不同的参数。
草绘设置界面如下:常规(General)5.11 常规(General)1:标尺(Ruler)1)显示标尺(Show ruler)2:网格显示参数 (Grid)1)网格显示(Display):选上该选项,可以在草绘环境里显示网格线。
2)网格捕捉(Snap to point):选上该选项,可以智能捕捉到网格的交点与曲线的端点。
3)允许变形 (Allow Distortions):定义网格H间距和V间距是否保持同样的数值。
4)H 间距 (H Primary spacing):如果不勾选 (Allow Distortions)选项时,H间距跟V间距将保持相同的数据,勾选的话可以设置不一样的距离。
5)H 刻度 (H Graduations):默认值是10,在每一个H V间距里,再分10个刻度。
6)当勾选允许变形(Allow Distortions)选项时,V值选项激活,可以输入不同的V值间距与V值刻度数值。
如果不激活,V值间距与刻度数相等于H值。
3:工程图背景颜色(这里修改只对R14以前的版本有效)4:模型树显示(Tree)1)显示参数 (Display parameters)2)显示关系式 (Display relations)3)显示视图特征(Display features under views)5:视图轴 (View axis)1) 在当前视图中显示视图轴 (Display in the current view)2)可缩放 (Zoomable)3)参考尺寸 (Reference size) :修改显示大小6:启动工作台 (Start Workbench)1)启动工作台时隐藏新建对话框 (Hide new dialog box when starting workbench) :选上时,将隐藏新建工程图对话框。
C A T I A非常详细的工程图教程(总40页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第五章 CATIA V5创成式工程绘图及交互式工程绘图目录1产品介绍.................................................................... 错误!未定义书签。
2图标功能介绍(基本概念、基本界面介绍) ........................................ 错误!未定义书签。
视图(Views)图标................................................... 错误!未定义书签。
绘图(Drawing)图标................................................. 错误!未定义书签。
尺寸(Dimensioning)图标............................................ 错误!未定义书签。
生成(Generation)图标................................................ 错误!未定义书签。
注释(Annotations)图标............................................. 错误!未定义书签。
装饰(Dress up)图标.................................................. 错误!未定义书签。
几何元素创立(Geometry creation)图标............................... 错误!未定义书签。
几何元素修改(Geometry modification)图标........................... 错误!未定义书签。
第五章第五章 CATIA V5CATIA V5创成式工程绘图 及交互式工程绘图目录目录1产品介绍 (5)2图标功能介绍(基本概念、基本界面介绍) (5)2.1视图(Views)图标 (5)2.2绘图(Drawing)图标 (6)2.3尺寸(Dimensioning)图标 (7)2.4生成(Generation)图标 (8)2.5注释(Annotations)图标 (8)2.6装饰(Dress up)图标 (8)2.7几何元素创立(Geometry creation)图标 (9)2.8几何元素修改(Geometry modification)图标 (10)3软件环境设定(Customizing Settings) (12)3.1一般环境参数设定(General) (12)3.2布置(Layout)设置 (14)3.3生成(Generation)设置 (14)3.4几何元素(Geometry)设置 (15)3.5尺寸(Dimension)设置 (16)3.6操纵器(Manipulators)设置 (17)3.7注释(Annotation)设置 (18)4功能详解 (19)4.1投影视图创建功能(Project) (19)4.1.1前视图(Front View)创建详解 (19)4.1.2展开视图(Unfolded View)创建详解 (19)4.1.3从三维模型生成视图(View From 3D)详解 (19)4.1.4投影视图(Projection View)创建详解 (20)4.1.5辅助视图(Auxiliary View)创建详解 (20)4.1.6轴侧图(Isometric View)创建详解 (21)4.2剖面及剖视图创建功能(Section) (21)4.2.1阶梯剖视图(Offset Section View)创建详解 (21)4.2.2转折剖视图(Aligned Section View)创建详解 (22)4.2.3阶梯剖面图(Offset Section Cut)创建详解 (22)4.2.4转折剖面图(Aligned Section Cut)创建详解 (22)4.3局部放大视图功能(Details) (23)4.3.1局部放大视图(Detail View)创建详解 (23)4.3.2多边形局部放大视图(Detail View Profile)创建详解 (24)4.3.3快速生成局部放大视图(Quick Detail View)创建详解 (25)4.3.4快速生成多边形局部放大视图(Quick Detail View Profile)创建详解 (25)4.4局部视图创建功能(Clippings) (25)4.4.1局部视图(Clipping View)创建详解 (25)4.4.2多边形局部视图(Clipping View Profile)创建详解 (26)4.5断开视图(Break view) (26)4.5.1断开视图(Broken View)创建详解 (26)4.5.2局部剖视图(Breakout View)创建详解 (27)4.6视图创建模板(Wizard)的使用 (28)4.6.1视图创建模板(View Creation Wizard)详解 (28)4.6.2前视图、顶视图和左视图(Front, Top and Left)模板详解 (29)4.6.3所有的视图(All Views)模板详解 (29)4.7绘图(Drawing) (29)4.7.1生成新图纸(New Sheet) 功能详解 (30)4.7.2生成新的细节图纸(New Detail Sheet)功能详解 (30)4.7.3新的视图(New View)功能详解 (30)4.7.4二维元素示例(Instantiate 2D Component)功能详解 (30)4.8尺寸(Dimensioning)标注 (30)4.8.1标注尺寸(Dimensions )详解 (30)4.8.2坐标尺寸标注(Cumulated Dimensions)详解 (31)4.8.3阶梯尺寸标注(Stacked Dimensions)详解 (31)4.8.4长度、距离尺寸标注(Length/Distance Dimensions)详解 (31)4.8.5角度尺寸标注(Angle Dimensions)详解 (31)4.8.6半径尺寸标注(Radius Dimensions)详解 (32)4.8.7直径尺寸标注(Diameter Dimensions)详解 (32)4.8.8倒角尺寸标注(Chamfer Dimensions)详解 (32)4.8.9螺纹尺寸标注(Thread Dimensions)详解 (32)4.8.10坐标标注(Coordinate Dimensions)详解 (32)4.8.11孔尺寸列表(Hole Dimensions Table)详解 (33)4.8.12引出线断开(Create Interruption)详解 (33)4.8.13取消引出线断开(Remove Interruption)详解 (33)4.8.14取消所有的引出线断开(Remove All Interruptions)详解 (34)4.8.15基准建立(Datum Feature)详解 (34)4.8.16形状及位置公差(Geometric Tolerance)详解 (34)4.9生成(Generation)功能 (35)4.9.1自动标注尺寸(Generating Dimensions)详解 (35)4.9.2一步一步地自动标注尺寸(Generating Dimensions Step by Step)详解 (35)4.9.3在装配图中自动标注零件(Generating Balloons)详解 (36)4.10注释(Annotations)功能 (37)4.10.1文字标注(Text)详解 (37)4.10.2带引出线的文字标注(Text With Leader)详解 (37)4.10.3文字复制(Text Replicate)详解 (37)4.10.4在装配图中标注零件(Balloon)详解 (38)4.10.5基准目标建立(Datum Target)详解 (38)4.10.6粗糙度符号标注(Roughness Symbol)详解 (38)4.10.7焊接符号(Welding Symbol)详解 (39)4.10.8焊接位置标注(Weld)详解 (39)4.11装饰(Dress up)功能 (40)4.11.1生成中心线(Center Line)详解 (40)4.11.2参考其它元素生成中心线(Center Line with Reference)详解 (40)4.11.3生成螺纹线(Thread)详解 (40)4.11.4参考其它元素生成螺纹线(Thread with Reference)详解 (40)4.11.5生成轴线(Axis Line)详解 (41)4.11.6生成轴线和中心线(Axis Line and Center Line)详解 (41)4.11.7生成剖面线(Area Fill)详解 (41)4.12装配图中生成零件表(BOM)功能 (41)4.13标题栏及图框的生成功能 (42)4.14制图标准选择 (42)1 产品介绍CATIA V5 CATIA V5的工程绘图模块(Drafting)由创成式工程绘图(GDR)和交互式工程绘图(ID1)组成。
第五章 CATIA V5创成式工程绘图及交互式工程绘图目录1 产品介绍CATIA V5 CATIA V5的工程绘图模块(Drafting)由创成式工程绘图(GDR)和交互式工程绘图(ID1)组成。
创成式工程绘图(GDR)可以很方便的从三维零件和装配件生成相关联的工程图纸,包括各向视图、剖面图、剖视图、局部放大图、轴测图的生成;尺寸可自动标注,也可手动标注;剖面线的填充;生成企业标准的图纸;生成装配件材料表等。
交互式工程绘图(ID1)以高效、直观的方式进行产品的二维设计,可以很方便的生成DXF 和DWG等其他格式的文件。
2 图标功能介绍(基本概念、基本界面介绍)CATIA V5的工程绘图模块(Drafting)由视图(Views)、绘图(Drawing)、尺寸(Dimensioning)、生成(Generation)、注释(Annotations)、装饰(Dress up)、几何元素创立(Geometry creation)、几何元素修改(Geometry modification)共8组菜单条组成。
2.1 视图(Views)图标视图菜单条提供了多种视图生成方式,可以方便的从三维模型生成各种二维视图。
Front View 前视图Unfolded View 展开视图View From 3D 从三维模型生成视图Projection View 投影视图Auxiliary View 辅助视图Isometric View 轴测图Offset Section View 阶梯剖视图Aligned Section View 转折剖视图Offset Section Cut 阶梯剖面图Aligned Section Cut 转折剖面图Detail View 圆形局部放大视图Detail View Profile 多边形局部放大视图Quick Detail View 快速生成圆形局部放大视图Quick Detail View Profile 快速生成多边形局部放大视图Clipping View 局部视图Clipping View Profile 多边形局部视图Broken View 断开视图Breakout View 局部剖视图View Creation Wizard 视图创建模板Front, Top and Left 前视图、顶视图和左视图Front, Bottom and Right前视图、底视图和右视图All Views 所有的视图2.2 绘图(Drawing)图标绘图(Drawing)包括新图纸的生成、定义新视图等功能。

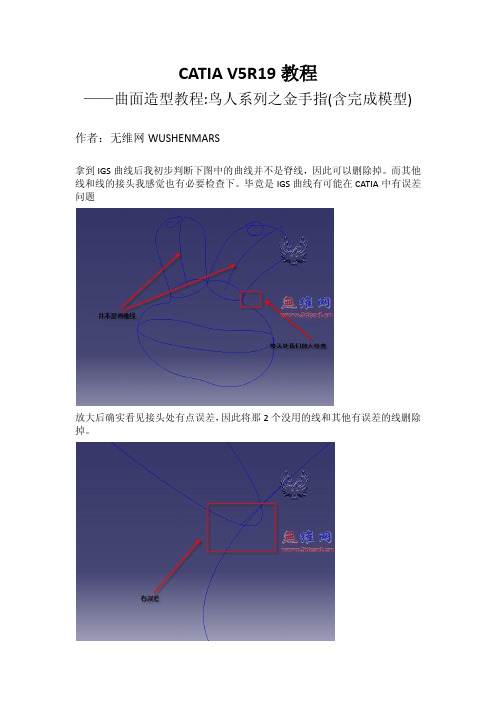

CATIA V5R19教程——曲面造型教程:鸟人系列之金手指(含完成模型) 作者:无维网WUSHENMARS拿到IGS曲线后我初步判断下图中的曲线并不是脊线,因此可以删除掉。
而其他线和线的接头我感觉也有必要检查下。
毕竟是IGS曲线有可能在CATIA中有误差问题放大后确实看见接头处有点误差,因此将那2个没用的线和其他有误差的线删除掉。
下图中我将一些曲线必要性的做了合并,白色曲线就是合并过的,红色曲线则为脊线黄色的则为G2连接曲线,大致上将整个造型分成手指和手掌2个部分的区域来完成为了提高整体曲面的光顺和减少补片体数量,在这个基础上将那些合并过的曲线保证精度的前提下采用曲线光顺整合曲线采用双轨迹扫描轮廓的方式。
并利用刚才定义的脊线来做扫描完成2个手指的工作将手掌轮廓中很重要的4段轮廓曲线做等份点的处理。
并在头尾打断。
并做出脊线来然后利用3条轨迹的圆锥扫描来完成手掌中间的大面处理。
从某种意义上来说这么做的效果最好,比其他功能做的面在约束和外型来说比较接近秋大所要求的将手掌轮廓中很重要的4段轮廓曲线做等份点的处理。
并在头尾打断。
并做出脊线来然后利用3条轨迹的圆锥扫描来完成手掌中间的大面处理。
从某种意义上来说这么做的效果最好,比其他功能做的面在约束和外型来说比较接近秋大所要求的做反面的脊线同理使用圆锥扫琼功能完成手掌的另一面利用草图做2个圆弧拉伸后裁减2个圆锥扫琼面现在对手掌做修复工作,对将来需要用的线做打断合并等处理。
并拉伸2个面这么做面和刚才的2个圆锥扫描面的拉伸面都是为了将来的分模考虑的,有利于将来的分模FILL这个缺口。
但这个面和其中给的一条轮廓线是不重合的,这里大家需要细心因此将轮廓线投影到曲面上以后,我们利用变形将曲面拉到曲线的位置,并边界约束并将其他几个也如此操作完成完成手掌的工作后我们先看下效果还是很不错的现在关键的是手指和手掌的连接工作。
最难控制的就是2个手指中间的地方。
而且又不能一次性的用桥接等功能把2个手指的交叉感觉做出来。
[第五章工程制图] 5.1 用户设置5.1 用户设置下拉菜单Tools->Option->Mechanica-> Drafting打开工程图的环境参数设定界面,用来设定不同的参数。
草绘设置界面如下:常规(General)5.11 常规(General)1:标尺(Ruler)1)显示标尺(Show ruler)2:网格显示参数 (Grid)1)网格显示(Display):选上该选项,可以在草绘环境里显示网格线。
2)网格捕捉(Snap to point):选上该选项,可以智能捕捉到网格的交点与曲线的端点。
3)允许变形 (Allow Distortions):定义网格H间距和V间距是否保持同样的数值。
4)H 间距 (H Primary spacing):如果不勾选 (Allow Distortions)选项时,H 间距跟V间距将保持相同的数据,勾选的话可以设置不一样的距离。
5)H 刻度 (H Graduations):默认值是10,在每一个H V间距里,再分10个刻度。
6)当勾选允许变形(Allow Distortions)选项时,V值选项激活,可以输入不同的V值间距与V值刻度数值。
如果不激活,V值间距与刻度数相等于H值。
3:工程图背景颜色(这里修改只对R14以前的版本有效)4:模型树显示(Tree)1)显示参数 (Display parameters)2)显示关系式 (Display relations)3)显示视图特征(Display features under views)5:视图轴 (View axis)1) 在当前视图中显示视图轴 (Display in the current view)2)可缩放 (Zoomable)3)参考尺寸 (Reference size) :修改显示大小6:启动工作台 (Start Workbench)1)启动工作台时隐藏新建对话框 (Hide new dialog box when starting workbench) :选上时,将隐藏新建工程图对话框。
7:图纸单位(Paper Unit)1)单位(Unit):修改图纸创建时的尺寸单位。
布局(Layout)5.12 布局(Layout)1:视图创建 (View Creation)1)视图名称 (View name):勾选选项,创建视图时自动创建视图名称。
2)缩放系数 (Scaling factor):勾选选项,创建视图时自动创建视图比例注释。
3)视图框架 (View frame):勾选选项,创建视图时自动创建视图框架。
4)拓展局部和剖面规格 (Propagation of broken and breakout specifications) 5)根据轮廓定向辅助视图和剖视图 (Auxiliary and section views orientation according to profile):6)视图轴系基于 3D 轴系 (View axis system based on 3D axis system):勾选选项后,视图坐标方向将保持一样。
默认不勾选,视图方向可以基于特征方向来定位。
2:新建图纸(New Sheet)1) 新创建图纸时,快速复制图框里面的信息。
(Copy background view)A:复制第一页的图框到其它新建的图纸页面(First sheet )B:新建图纸页面时将出现选择其它图纸图框来应用到当前页面(Other drawing)3:图框创建(Background view)1)图框和标题块存放目录 (Directory for frame and title block):默认情况下,路径为 install_root/VBScript/FrameTitleBlock。
4:剖面/投影 (Section/Projection Callout)1)大小不取决于视图比例 (Size not dependent on view scale):针对V5R11以前的版本有效。
视图 (View)5.13 视图 (View)1:几何图形生成与修饰(Geometry Generation / Dress-up)1)生成轴线 (Generate axis):勾选选项后,可以快速生成在3D模式下创建的旋转轴。
2)生成螺纹 (Generate threads):勾选选项后,可以快速生成在3D模式下创建的螺纹。
3)生成中心线 (Generate center lines):勾选选项后,可以快速生成圆几何的中心线。
4)生成隐藏线 (Generate hidden lines):显示隐藏线,可以在视图的属性修改。
5)生成圆角类型选择 (Generate fillets):A:边界 (Boundaries)B:符号 (Symbolic)C:近似原始边线 (Approximated Original Edges)D:投影原始边线 (Projected Original Edges)6)继承 3D 颜色 (Inherit 3D colors):视图颜色继承3D模式下的零件颜色。
7)投影 3D 线框 (Project 3D Wireframe):在工程图投影3D模式下的曲线。
A:可隐藏 (Can be hidden)B:全部显示 (Is always visible)8)投影 3D 点 (Project 3D Points):在工程图投影3D模式下的点。
符号配置(Config):A:继承3D模型下的类型显示(3D Symbol inheritance)B:自定义类型 (Symbol)9)应用 3D 规格 (Apply 3D specification):勾选选项后,将工程图显示规格按照产品显示规格产生。
(例如:在装配里设定了部分零件不产生剖面,工程图一样按照规则也不产生零件剖面)10)视图线型 (View linetype)A:剖面视图线形(Section view)B:详细视图线形(Detail view)C:打断视图线形(Broken view)D:3D剖面视图(Breakout view)E:(Skin section view)2:生成的几何图形 (Generated geometry)1)保留图形修饰规格 (Keep graphical dress-up specifications)3:视图生成 (View generation)1)视图生成模式 (View generation mode)A:精确视图 (Exact view)B:CGR格式(CGR)C:近似视图 (Approximate)D:光栅视图 (Raster)a) 动态隐藏线移除 (Dynamic Hidden Line Removal)b) 着色 (Shading)c) 边线着色 (Shading with edges)d) 着色,无光源 (Shading, no light source)e) 含边线着色,无光源 (Shading with edges, no light source)2) 精确预览视图生成 (Exact preview for view generation)要指定仅希望生成大于特定尺寸的零部件,请选中此选项并通过在相应字段中输入值(以毫米为单位)指定相应尺寸。
3) 启用封闭精选 (Enable occlusion culling)4) 选择装配中的几何体 (Select body in assembly)4:裁剪视图(Clipping view)1) 将不可见几何图形的尺寸放入不显示 (Put in no show dimension onnon-visible geometry)5:把3D标注转换成平面视图 (View From 3D)1) 保留 2D 提取标注的布局和修饰 (Keep layout and dress-up of 2D extracted annotations)2)生成 2D 几何图形 (Generate 2D geometry)3)创建注释(Generate red cross on annotation)4)同步更新(Synchronize during update)生成(Generation)5.14 生成(Generation)1:尺寸生成 (Dimension generation)1)更新图纸时自动生成尺寸 (Generate dimensions when updating the sheet) 2)生成前过滤器 (Filters before generation)3)生成后自动定位 (Automatic positioning after generation)4)允许在视图间自动转移 (Allow automatic transfer between views)5)生成后分析尺寸 (Analysis after generation)6)从装配视图中包含的零部件生成尺寸 (Generate dimensions from parts included in assembly views)7) 每个尺寸生成时的时间间距 (Delay between generations for step-by-step mode)2:零部件序号生成 (Balloon generation)1)为每个产品实例创建零部件序号 (Creation of a balloon for each instance of a product)几何图形 (Geometry)5.15几何图形 (Geometry)1:几何图形 (Geometry)1)创建圆心和椭圆中心 (Create circle and ellipse centers)2)允许直接操作-“在前面课程已经有详细的介绍” (Allow direct manipulation)3)显示HV工具控制栏(Tools Palette)4)复制生成的几何图形时创建端点 (Create end points when duplicating generated geometry)2:创建约束 (Constraints creation)1)创建基于特征的约束(Create detected and feature-based constraints) 3:智能拾取... (SmartPick...)1)支持直线和圆 (Support lines and circles)2)对齐 (Alignment)3)平行度、垂直度和相切 (Parallelism, perpendicularity and tangency) 4)水平和垂直 (Horizontality and verticality)4:约束显示 (Constraints Display)1)参考尺寸大小 (Reference size)2)约束颜色定义(Constraints color)3)约束类型... (Constraints types...)A:水平 (Horizontal)B:垂直 (Vertical)C:平行度 (Parallelism)D:垂直度 (Perpendicularity)E:同心度 (Concentricity)F:相合 (Coincidence)G:相切 (Tangency)H:对称 (Symmetry)4:颜色 (Colors)1) 可视化诊断颜色定义 (Visualization of diagnosis)A:过分约束的元素 (Over-constrained elements)B:不一致的元素 (Inconsistent elements)C:未更改的元素 (Not-changed elements)D:等约束元素 (Iso-constrained elements)2)其它元素颜色 (Other color of the elements)A:构造元素(对于 V5 R11 以前的工程图)(Construction elements (For pre-V5 R11 drawings)B:智能拾取 (SmartPick)尺寸(Dimension)5.16 尺寸(Dimension)1:尺寸创建 (Dimension Creation)1)尺寸跟随鼠标移动定位(Ctrl 切换)(Dimension following the mouse (CTRL toggles))2)默认尺寸线与几何图形的距离 (Default dimension line/geometry distance)如果不勾选((尺寸跟随鼠标移动定位))选项,将设置默认数值。
