周期信号的合成与分解

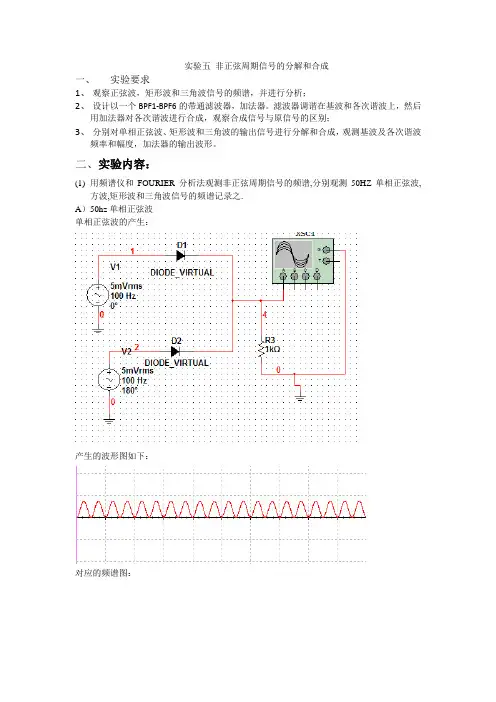

实验五非正弦周期信号的分解和合成一、实验要求1、观察正弦波，矩形波和三角波信号的频谱，并进行分析；2、设计以一个BPF1-BPF6的带通滤波器，加法器。

滤波器调谐在基波和各次谐波上，然后用加法器对各次谐波进行合成，观察合成信号与原信号的区别；3、分别对单相正弦波、矩形波和三角波的输出信号进行分解和合成，观测基波及各次谐波频率和幅度，加法器的输出波形。

二、实验内容：(1)用频谱仪和FOURIER分析法观测非正弦周期信号的频谱,分别观测50HZ单相正弦波,方波,矩形波和三角波信号的频谱记录之.A）50hz单相正弦波单相正弦波的产生：产生的波形图如下：对应的频谱图：B)50HZ方波Fourier分析法观测的频谱：C)50HZ矩形波对应的频谱：(2)设计BPF1-BPF6带通滤波器,加法器.滤波器调谐在基波和各次谐波上的带通滤波器,加法器用于信号的合成.将50HZ的方波信号其接至各带通滤波器的输入端,将各带通滤波器的输出分别接至示波器,观测各次谐波的频率和幅值.并记录之本实验不是采用带通滤波器进行实现，而是通过谐振回路对相应的谐波进行提取，实现的电路图如下：基波和二次谐波的电路如下：三次谐波和四次谐波如下：九次谐波的波形如下：（4）将方波分解所得的基波和三次谐波加到加法器的响应输入端,观测加法器的输出波形,并记录之.电路图：合成后的波形：（5）在4的基础上,再将五次谐波分量加到加法器的输入端,观测相加后的波形,记录之,并分析讨论将一三五谐振回路进行串联得到的信号，可见，效果相对上图比较好些（6）分别将50HZ单相正弦波,矩形波和三角波的输出信号接至50HZ电信号分解与合成模块输入端、观测基波和各次谐波的频率和幅度，求和器的输出波形。

最后我们来看看六次谐波叠加的效果：可以看到信号恢复的已经比较不错了，由于在合成信号时会有吉布斯效应，所以会有一个约9%的小凸起。

上面是观察方波信号的，当然我们也可以对三角波信号进行同样的观察，可以预见的是，三角波信号的3，，5次谐波能量将会更小，基波能量将非常集中，因此合成出来的结果应该会更加完美。

实验二：周期信号的分解与合成实验目的(1) 深入理解在一个周期内满足绝对可积的任意周期信号 fT(t) 都可以用振幅和初相角不同的各次谐波（含直流分量）之和表示。

(2) 理解相加的谐波分量愈多，时域信号的边沿愈陡，即边沿愈陡的信号包含愈多的高次谐波分量。

实验内容:针对下图所示周期信号(1) 写出 fT(t) 的级数表达式。

(2) 用MA TLAB 语言编程计算出该级数的求和程序。

(3) 在3个周期的时间内画出其前3项、前7项、前20项和前100项的图形。

(4) 改变级数式中振幅或相角的变化轨律，看合成信号是什么形状？ 实验分析:(1) 讨论时域信号的上升沿、下降沿、顶部同包含的谐波分量的关系。

(2) 画出该周期信号的频谱图。

实验过程按照三角形式的傅里叶级数理论，满足一定关系的直流信号和无限多项正弦( 或余弦) 信号才能逼近原信号。

但在实际中只可能用有限次谐波合成来逼近原周期信号，这必将引起误差。

在实际应用中经常采用有限项级数来代替无限级数。

符合狄利赫利条件的周期信号可以分解成直流分量、不同频率正弦分量和余弦分量的叠加。

满足一定关系的直流分量和一系列的谐波分量之和可以近似表示周期信号。

本文运用 Matlab 软件分析了方波信号的构成，仿真了直流信号和有限次谐波近似合成方波信号。

可以发现随着合成谐波的项数增加，合成波形越接近原方波信号，并且对方波信号合成中出现的吉布斯现象和均方误差进行分析。

这对于理解信号分解与合成理论以及信号和系统的分析和设计有非常重要的作用。

T = 1;A = 1;omega0 = 2*pi/T;y = zeros(size(-T:1e-3:T)); f T (t )tT /2-T /41-1for k=1:100ck = -2*A/(k*pi) * (cos(k*pi) - cos(k*pi/2));ck = ck + 8*A/(T*T) * ( -2*(T/4)*cos(k*pi/2)/(k*omega0) + 2*sin(k*pi/2)/(k*omega0)^2 );y = y + ck*sin(k*omega0*(-T:1e-3:T));endplot(-T:1e-3:T, y);实习总结：通过本次实习，我深入理解在一个周期内满足绝对可积的任意周期信号fT(t) 都可以用振幅和初相角不同的各次谐波（含直流分量）之和表示。

信号的分解与合成实验报告一、实验目的本次实验的主要目的是深入理解信号的分解与合成原理，通过实际操作和观察，掌握信号在时域和频域的特性，以及如何将复杂信号分解为简单的基本信号，并重新合成原始信号。

二、实验原理1、信号的分解任何周期信号都可以用一组正弦函数和余弦函数的线性组合来表示，这就是傅里叶级数展开。

对于非周期信号，可以通过傅里叶变换将其表示为连续频谱。

2、信号的合成基于分解得到的各个频率成分的幅度和相位信息，通过逆过程将这些成分相加，可以合成原始信号。

三、实验设备与环境1、实验设备信号发生器示波器计算机及相关软件2、实验环境安静、无电磁干扰的实验室环境四、实验内容与步骤1、产生周期信号使用信号发生器产生一个周期方波信号，设置其频率和幅度。

2、观察时域波形将产生的方波信号输入示波器，观察其时域波形，记录波形的特点，如上升时间、下降时间、占空比等。

3、进行傅里叶级数分解通过计算机软件对观察到的方波信号进行傅里叶级数分解，得到各次谐波的频率、幅度和相位信息。

4、合成信号根据分解得到的谐波信息，在计算机软件中重新合成信号，并与原始方波信号进行比较。

5、改变信号参数改变方波信号的频率和幅度，重复上述步骤，观察分解与合成结果的变化。

6、非周期信号实验产生一个非周期的脉冲信号，进行傅里叶变换和合成实验。

五、实验结果与分析1、周期方波信号时域波形显示方波具有陡峭的上升和下降沿，占空比固定。

傅里叶级数分解结果表明，方波包含基波和一系列奇次谐波，谐波的幅度随着频率的增加而逐渐减小。

合成的信号与原始方波信号在形状上基本一致，但在细节上可能存在一定的误差，这主要是由于分解和合成过程中的计算精度限制。

2、改变参数的影响当方波信号的频率增加时，谐波的频率也相应增加，且高次谐波的相对幅度减小。

幅度的改变主要影响各次谐波的幅度，而对频率和相位没有影响。

3、非周期脉冲信号傅里叶变换结果显示其频谱是连续的，且在一定频率范围内有能量分布。

实验四、信号的分解与合成实验实验报告（报告⼈09光信2）实验四信号的分解与合成实验报告⼀、实验⽬的1、进⼀步掌握周期信号的傅⾥叶级数。

2、⽤同时分析法观测锯齿波的频谱。

3、全⾯了解信号分解与合成的原理。

4、掌握带通滤波器的有关特性测试⽅法及其选频作⽤。

5、掌握不同频率的正弦波相位差是否为零的鉴别和测试⽅法（李沙育图形法）。

⼆、实验原理任何电信号都是由各种不同频率、幅度和初相的正弦波叠加⽽成的。

对周期信号由它的傅⾥叶级数展开式可知，各次谐波为基波频率的整数倍。

⽽⾮周期信号包含了从零到⽆穷⼤的所有频率成分，每⼀频率成分的幅度均趋向⽆限⼩，但其相对⼤⼩是不同的。

通过⼀个选频⽹络可以将信号中所包含的某⼀频率成分提取出来。

对周期信号的分解，可以采⽤性能较佳的有源带通滤波器作为选频⽹络。

若周期信号的⾓频率0w ，则⽤作选频⽹络的Ｎ种有源带通滤波器的输出频率分别是0w 、02w 、03w 、04w 、05w ．．．．0N w ，从每⼀有源带通滤波器的输出端可以⽤⽰波器观察到相应谐波频率的正弦波，这些正弦波即为周期信号的各次谐波。

把分离出来的各次谐波重新加在⼀起，这个过程称为信号的合成。

因此对周期信号分解与合成的实验⽅案如图２－７－１所⽰。

本实验中，将被测锯齿波信号加到分别调谐于其基波和各次谐波频率的⼀系列有源带通滤波器电路上。

从每⼀有源带通滤波器的输出端可以⽤⽰波器观察到相应频率的正弦波。

本实验所⽤的被测周期信号是１００Ｈｚ的锯齿波，⽽⽤作选频⽹络的７种有源带通滤波器的输出频率分别是１００Ｈｚ、２００Hz 、300Hz 、400Hz 、500Hz 、600Hz 、700Hz ，因⽽能从各有源带通滤波器的两端观察到基波和各次谐波。

按照锯齿波的傅⾥叶级数展开式如下所⽰：111111211111f(t)=[sin()sin(2)sin(3)sin(4)sin(5)sin(6)....]23456w t w t w t w t w t w t -+-+-+∏可知，锯齿波的1~7次谐波的幅度⽐应为 1111111::::::234567。

信系统非正弦周期信的分解与合成实验报告实验报告：信号系统的非正弦周期信号的分解与合成一、实验目的：1.理解周期信号的概念和特点；2.学习如何分解一个非正弦周期信号的频谱成分；3.学习如何合成一个非正弦周期信号。

二、实验原理：1.傅里叶级数展开：任何周期信号都可以由一系列谐波分量叠加而成；2.傅里叶级数中的谐波分量：频率是整数倍的基频信号，基频信号频率为信号周期的倒数。

三、实验仪器：1.计算机；2. 数字信号处理软件（如MATLAB、Python等）；3.数字音频信号采集卡（可选）；4.电脑音箱或音频耳机。

四、实验步骤：1.将采集卡连接至计算机（若使用）；2.打开信号处理软件，并导入需要处理的非正弦周期信号的音频文件；3.将音频信号从时域转换到频域，得到信号的频谱；4.分析频谱，找出频率成分较高的谐波分量；5.根据谐波分量的频率、振幅和初相位，计算每个谐波分量的波形；6.对所有谐波分量进行叠加，得到合成后的信号。

五、实验结果与讨论：1.实验结果：可以得到信号的频谱，并分析出频率较高的谐波分量；2.讨论：根据实验结果可以探讨信号的频谱结构、谐波的产生原理等，以及分析不同谐波分量对信号特性的影响；3.实验中还可以根据实际情况进行合理的参数选择，例如选择合适的采样率、截断频率等。

六、实验总结：通过本次实验，我们学会了如何分解一个非正弦周期信号的频谱成分，并根据谐波分量的频率、振幅和初相位计算每个谐波分量的波形。

同时，我们也学会了如何合成一个非正弦周期信号。

实验结果表明，通过傅里叶级数展开，我们可以准确地分解和合成周期信号，这对于理解信号的频谱结构、谐波的产生原理等有着重要的意义。

希望通过本次实验，同学们能对非正弦周期信号的分解与合成有更深刻的理解，并能够运用所学知识解决实际问题。

实验报告实验课题：周期信号的合成与分解一、 实验目的：推导三角波信号的Fourier 级数表达式；并固定A 和0T 的值，画出信号的频谱；在定义的有效带宽下，确定信号的有效带宽，并利用MATLAB 画出有限项谐波合成的近似波形和原始信号波形。

二、 实验原理：1、周期为0T 的连续时间信号()f t 的Fourier 级数表达式为：0()jnw tn n f t C e ∞=-∞=∑其中，n C 为周期信号()f t 的Fourier 数，Fourier 系数的计算公式为：00001()t T jnw t n t C f t e dt T +-=⎰2、Fourier 系数n C 反映了周期信号()f t 的Fourier 级数表达式中角频率0w nw =的虚指数信号的幅度和相位。

Fourier 系数n C 反映了信号中各次谐波的幅度值和相位值，因此称周期信号的Fourier 系数n C 为信号的频谱。

而n C 可表示为：n j n n C C e ϕ=n C 随角频率变化的特性，称之为信号的幅度频谱，n ϕ随角频率变化的特性称之为信号的相位频谱。

根据所求n C 的表示式，可画出信号频谱图。

3、周期信号属于功率信号，周期信号()f t 在1Ω电阻上消耗的平均功率为：002/2/21()T T P f t dt T -=⎰由Parseval 功率守恒定理，2nn P C∞=-∞=∑对于实信号有，*n n C C -=所以，22212nn n n P CC C ∞∞=-∞===+∑∑根据信号有效带宽的定义，2201(2)/0.95Nn n C C P =+≥∑及n C 的表示式，可确定出N ，即有效带宽0Nw 。

4、 利用MATLAB 画出前N 次谐波合成的信号的近似波形与原始波形 。

三、 实验内容：1、 推导图三角波信号的Fourier 级数表达式；2、 取1A =，02T =，画出信号的频谱；3、 以2201(2)/0.95Nnn C CP =+≥∑定义信号的有效带宽，确定信号的有效带宽0Nw 。

信号与线性系统课程设计报告课题1 周期信号分解与合成班级:姓名：学号：组号及同组人：成绩：指导教师：日期：题目：周期信号分解与合成摘要：本文主要利用多反馈带通滤波器的设计方法，设计五中不同中心频率的带通滤波器，分别对应于输入信号利用傅里叶级数展开后的基波分量频率、二次谐波分量频率、三次谐波分量频率、四次谐波分量频率、五次谐波分量频率，通过带通滤波器对原输入信号进行滤波将各个分量分开，实现信号的分解，利用加法器实现信号的合成，在设计时先采用Multisim 软件进行模拟电路设计及仿真，然后根据仿真结果进行元件参数的修改，当仿真结果比较理想后，进行硬件电路的调试。

关键词：周期信号，分解，合成，带通滤波器，加法器1课程设计的目的、意义本课题主要研究周期信号分解与合成的软硬件实现方法以及相关滤波器的设计及应用。

通过本课题的设计，主要达到以下几个目的：1．了解周期信号分解与合成电路的原理及实现方法。

2．深入理解信号频谱和信号滤波的概念，理解滤波器幅频响应和相频响应对信号的影响以及无失真传输的概念。

3．掌握模拟带通滤波器的原理与设计方法。

4．掌握利用Multisim软件进行模拟电路设计及仿真的方法。

5．了解周期信号分解与合成硬件电路的设计、制作、调试过程及步骤。

6．掌握新一代信号与系统实验系统及虚拟示波器、虚拟信号发生器的操作使用方法。

7．培养运用所学知识分析和解决实际问题的能力。

2 设计任务及技术指标本课题的任务包括周期信号分解与合成电路设计、电路（系统）仿真分析、电路板焊接、电路调试与测试、仿真和测试结果分析等内容，主要工作有：1. 采用有源带通滤波器，选择适当的滤波器参数，设计一个能分解出周期信号（周期信号基波频率在100Hz~2kHz之间自行选择）前5次谐波的电路，并用Multisim软件进行仿真验证和参数调整。

2. 列出所设计带通滤波器的系统函数，用Matlab软件分析其频率响应、时域响应，并与Multisim电路仿真的结果进行比较分析。

4.1_周期信号的分解与合成周期信号是指具有一定周期的信号，它在某段时间内表现出相似的特征。

周期信号的分解和合成是信号处理领域中常用的基础操作，可以将复杂的信号分解成若干个简单的周期信号，或将多个简单的周期信号合成成一个复杂的周期信号，为后续的信号处理和分析提供基础。

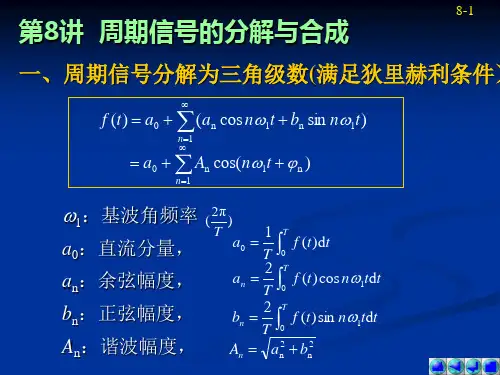

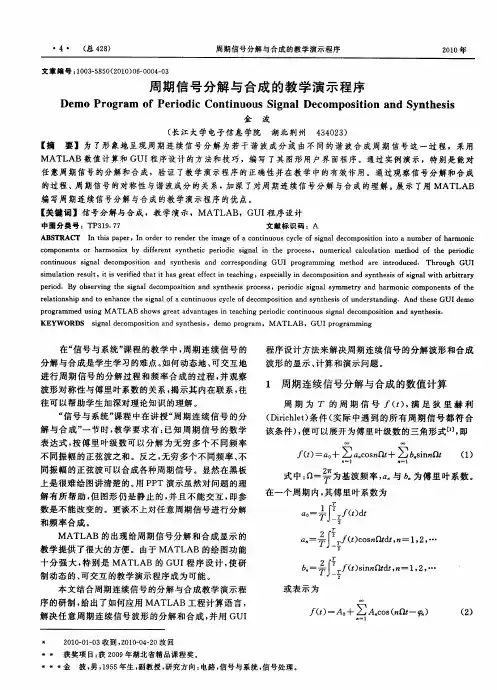

周期信号的分解可以通过傅里叶级数展开实现，即将周期信号表达为一系列正弦函数和余弦函数的线性组合。

傅里叶级数展开的公式为：f(x) = a0 + Σ(An*cos(nω0*x) + Bn*sin(nω0*x))其中，a0、An、Bn分别表示直流分量、余弦项系数、正弦项系数，ω0表示基波角频率。

例如，对于周期为T的方波信号，可以通过傅里叶级数展开得到：其中，n为正整数，ω0为基波角频率。

展开后得到的式子是一系列正弦函数的和，它们的频率是基波频率的整数倍，每一项的振幅都有一定的规律。

这些项的和就可以表示出原始的方波信号。

同理，其他周期信号也可以通过傅里叶级数展开来进行分解。

周期信号的合成则是将多个周期信号组合起来，形成一个新的周期信号。

例如，可以将三角波信号和方波信号进行合成，得到一个新的复合信号：f(x) = (4/π)*∑([(-1)^n-1]/(2n-1)*sin((2n-1)ω0*x))+ (4/π)*∑sin(2nπ*x/T)/n其中，第一项为三角波信号的傅里叶级数展开形式，第二项为方波信号的傅里叶级数展开形式。

将上述两项相加即可得到合成信号的形式。

周期信号的分解和合成是信号处理中常用的基础操作，在信号分析和处理中具有重要的应用价值。

通过周期信号的分解和合成，可以有效地简化信号的处理和分析过程，为实际工程应用提供了基础支撑。

周期信号波形的合成和分解实验四周期信号波形的合成和分解⼀.实验⽬的1. 加深了解信号分析⼿段之⼀的傅⽴叶变换的基本思想和物理意义。
