一、设计基本资料1、闸门型式：露顶式平面钢闸门；2、孔口净宽：5米；3、设计水头：2.5米；4、结构材料：平炉热轧碳素钢A3；5、止水橡皮：侧止水采用P型橡皮，底止水用条形橡皮；6、参考资料：《水工钢结构》P202页；二、闸门的结构的型式及布置1、闸门尺寸的确定闸门高度：考虑风浪所产生的水位超高为0.5米，故闸门高度=2.5+0.5=3米。
闸门的荷载跨度为两侧止水的间距：L1=5米闸门计算跨度：L=L0+2d=5+2*0.2=5.4米2、主梁型式主梁的型式应根据水头和跨度大小而定，本闸门属中等跨度，为了便于制造，决定采用型钢。
3、主梁的布置根据闸门的高跨比，决定采用双主梁。
为使两个主梁在设计水位时所受的水压力相等，两个主梁的位置应对称于水压力合力的作用线Y=H/3=2.5/3=0.83米，上悬臂C≤0.45H，今取：主梁兼底梁，为了便于布置底止水，底梁不到底，所以取a=0.25米。
主梁间距：2b=2(Y- a)=2×（0.83-0.25）=1.16米；则C=H-2b- a=2.5-1.16-0.25=1.09米≤0.45H=1.125米满足要求。
4、梁格的布置和型式梁格采用复式布置和等高连接，水平次梁为连续梁，其间距上疏下密。
三、面板设计根据《钢闸门设计规范SDJ13-78（试行）》关于面板的计算，先估算面板厚度，在主梁选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1、估算面板厚度面板厚度按式（6-3）计算：t=a(kp/0.9a[σ])0.5已知：b=1240mm，a1=760 mm，a2=380 mm当b/a1=1240/760=1.63≤3时，α=1.65，则t=4.91 mm当b/a3=1240/380=3.26≥3时，α=1.55，则t=7.88 mm根据上面计算，选用面板厚度t=8mm。
2、对底梁下至底止水的面板悬出段，应按悬臂板进行验算：在面板悬出段上取单位宽度的面板按悬臂梁验算，q=（p1+p2）/2=（0.0098*2.5+0.0098*2.4）/2=0.024N/mmW=bh2/6=1*64/6=10.67M=qL2/2=0.024*1002/2=120N·mmσmax=M/W=120/10.67=11.25 N/mm2＜[σ]=160 N/mm2Q=qL=0.024*100=2.4Nτ=Q/A=2.4/1*8=0.3 N/mm2＜[τ]=95 N/mm23、主梁设计因为水头不大，所以主梁采用型钢，即槽钢28b。

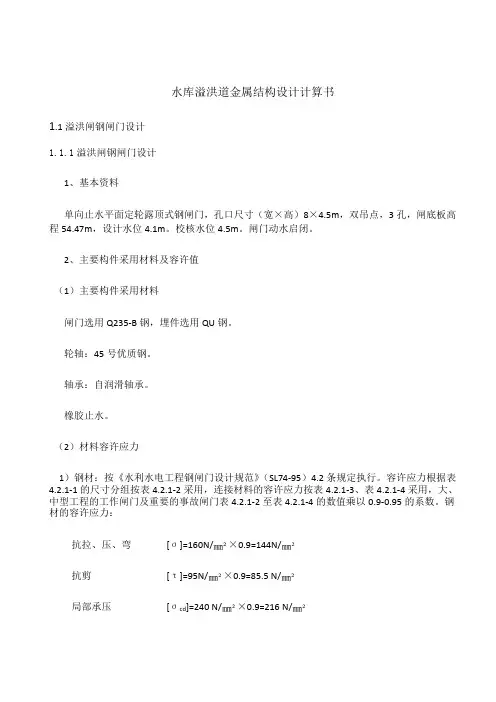

水库溢洪道金属结构设计计算书1.1溢洪闸钢闸门设计1.1.1溢洪闸钢闸门设计1、基本资料单向止水平面定轮露顶式钢闸门，孔口尺寸（宽×高）8×4.5m，双吊点，3孔，闸底板高程54.47m，设计水位4.1m。
校核水位4.5m。
闸门动水启闭。
2、主要构件采用材料及容许值（1）主要构件采用材料闸门选用Q235-B钢，埋件选用QU钢。
轮轴：45号优质钢。
轴承：自润滑轴承。
橡胶止水。
（2）材料容许应力1）钢材：按《水利水电工程钢闸门设计规范》（SL74-95）4.2条规定执行。
容许应力根据表4.2.1-1的尺寸分组按表4.2.1-2采用，连接材料的容许应力按表4.2.1-3、表4.2.1-4采用，大、中型工程的工作闸门及重要的事故闸门表4.2.1-2至表4.2.1-4的数值乘以0.9-0.95的系数。
钢材的容许应力：抗拉、压、弯[σ]=160N/㎜²×0.9=144N/㎜²抗剪[τ]=95N/㎜²×0.9=85.5 N/㎜²局部承压[σcd]=240 N/㎜²×0.9=216 N/㎜²局部紧接承压应力[σcj]=120 N/㎜²×0.9=108 N/㎜²2）焊缝焊条采用E43××型焊缝的容许应力抗压[σh c]=160 N/㎜²×0.9=144 N/㎜²抗拉（自动焊）[σh l]= 160 N/㎜²×0.9=144 N/㎜²（半自动焊或手工焊）精确方法检查：[σh l] = 160 N/㎜²×0.9=144 N/㎜²普通方法检查：[σh l] =135N/㎜²×0.9=121.5 N/㎜²抗剪[τh]=95N/㎜²×0.9=85.5 N/㎜²贴角焊缝抗拉、压、剪[σh l]=115 N/㎜²×0.9=103.5 N/㎜²3）普通螺栓连接的容许应力精制螺栓：Q235碳素结构钢抗拉[σl l]=125 N/㎜²×0.9=112.5 N/㎜²（1类孔）抗剪[τl]=130N/㎜²×0.9=117 N/㎜²（1类孔）承压[σl c]=290 N/㎜²×0.9=261 N/㎜²粗制螺栓：Q235碳素结构钢抗拉[σl l]= 125 N/㎜²×0.9=112.5 N/㎜²抗剪[τl]=85N/㎜²×0.9=76.5 N/㎜²承压[σl c]=190 N/㎜²×0.9=171 N/㎜²4）机械零件的容许应力抗拉、压、弯[σ]=1000 N/㎜²抗剪[τ]=65 N/㎜²局部承压[σcd]=150 N/㎜²局部紧接承压应力[σcj]=80 N/㎜²孔壁抗拉[σl]=100 N/㎜²5）铸件选用ZG310-570，其容许应力（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.2）：抗拉、压、弯[σ]=140 N/㎜²抗剪[τ]=105 N/㎜²局部承压[σcd]=200 N/㎜²局部紧接承压应力[σcj]=110 N/㎜²孔壁抗拉[σl]=155 N/㎜²6）混凝土采用C30，其容许的承压应力（二期混凝土）为（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.5）规定：[σh]=11 N/㎜²。

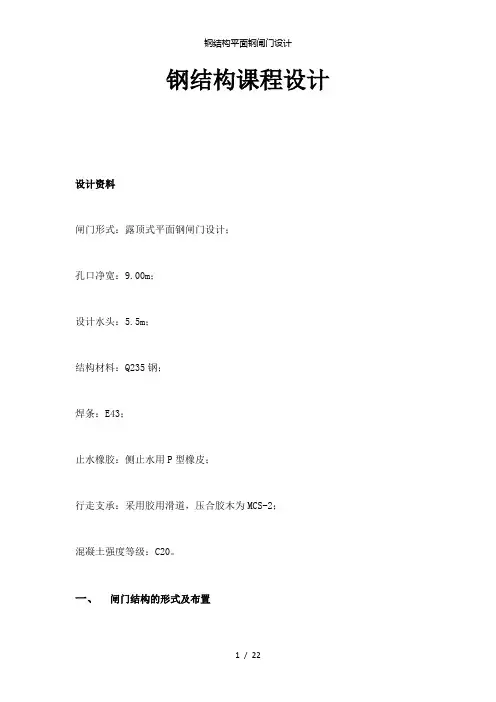

钢结构课程设计设计资料闸门形式：露顶式平面钢闸门设计；孔口净宽：9.00m；设计水头：5.5m；结构材料：Q235钢；焊条：E43；止水橡胶：侧止水用P型橡皮；行走支承：采用胶用滑道，压合胶木为MCS-2；混凝土强度等级：C20。
一、闸门结构的形式及布置图1-1闸门主要尺寸图（单位：m）1.闸门尺寸的确定闸门高度：考虑风浪所产生的水位超高为0.2m，故闸门高度=5.5+0.2=5.7m；=9.0m；闸门的荷载跨度为两侧止水的间距：L1闸门计算跨度：L=L+2d=9+2×0.2=9.40m。
2.主梁的形式主梁的形式应根据水头和跨度大小而定，本闸门应用实腹式组合梁。
3.主梁的布置根据闸门的高跨比，决定采用双主梁。
为使两个主梁设计水位时所受的水压力相等，两个主梁的位置应对称与水压力合力的作用线3 1.83=≈(图1-1)并要求y H下悬臂a≧0.12H和a≧0.4m、上悬臂c≦0.45H，现取a=0.6≈0.12H=0.66（m）主梁间距2b=2（y-a）=2×1.23=2.46（m）则c=H-2b-a=5.5-2.46-0.6=2.44（m）=0.44H（满足要求）4.梁格的布置和形式梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。
水平次梁为连续梁，其间距应上疏下密，使面板各区格所需要的厚度大致相等，梁格的布置具体尺寸见下图。
横隔板水平次梁主梁图1-2梁格布置尺寸图5.连接系的布置和形式（1）横向连接系，根据主梁的跨度决定布置3道横隔板，其间距为2.35m，横隔板兼做竖直次梁。
（2）纵向连接系，设在两个主梁下翼缘的竖平面内，采用斜杆式桁架。
6.边梁与行走支承边梁采用单腹式，行走支承采用胶木滑道。
三、面板设计根据SL1974-1995《水利水电工程钢闸门设计规范》修订送审稿，关于面板的计算，先估算面板厚度，在主梁界面选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
8X4.5米钢闸门计算书（2012.8.7）3水库溢洪道金属结构设计计算书1.1溢洪闸钢闸门设计1.1.1溢洪闸钢闸门设计1、基本资料单向止水平面定轮露顶式钢闸门，孔口尺寸（宽×高）8×4.5m，双吊点，3孔，闸底板高程54.47m，设计水位4.1m。
校核水位4.5m。
闸门动水启闭。
2、主要构件采用材料及容许值（1）主要构件采用材料闸门选用Q235-B钢，埋件选用QU钢。
轮轴：45号优质钢。
轴承：自润滑轴承。
橡胶止水。
（2）材料容许应力1）钢材：按《水利水电工程钢闸门设计规范》（SL74-95）4.2条规定执行。
容许应力根据表4.2.1-1的尺寸分组按表4.2.1-2采用，连接材料的容许应力按表4.2.1-3、表4.2.1-4采用，大、中型工程的工作闸门及重要的事故闸门表4.2.1-2至表4.2.1-4的数值乘以0.9-0.95的系数。
钢材的容许应力：抗拉、压、弯[σ]=160N/㎜2×0.9=144N/㎜2抗剪[τ]=95N/㎜2×0.9=85.5 N/㎜2局部承压[σcd]=240 N/㎜2×0.9=216 N/㎜2局部紧接承压应力[σcj]=120 N/㎜2×0.9=108 N/㎜22）焊缝焊条采用E43××型焊缝的容许应力抗压[σh c]=160 N/㎜2×0.9=144 N/㎜2抗拉（自动焊）[σh l]= 160 N/㎜2×0.9=144 N/㎜2（半自动焊或手工焊）精确方法检查：[σh l] = 160 N/㎜2×0.9=144 N/㎜2普通方法检查：[σh l]=135N/㎜2×0.9=121.5 N/㎜2抗剪[τh]=95N/㎜2×0.9=85.5 N/㎜2贴角焊缝抗拉、压、剪[σh l]=115 N/㎜2×0.9=103.5 N/㎜23）普通螺栓连接的容许应力精制螺栓：Q235碳素结构钢抗拉[σl l]=125 N/㎜2×0.9=112.5 N/㎜2（1类孔）抗剪[τl]=130N/㎜2×0.9=117 N/㎜2（1类孔）承压[σl c]=290 N/㎜2×0.9=261 N/㎜2粗制螺栓：Q235碳素结构钢抗拉[σl l]= 125 N/㎜2×0.9=112.5 N/㎜2抗剪[τl]=85N/㎜2×0.9=76.5 N/㎜2承压[σl c]=190 N/㎜2×0.9=171 N/㎜24）机械零件的容许应力抗拉、压、弯[σ]=1000 N/㎜2抗剪[τ]=65 N/㎜2局部承压[σcd]=150 N/㎜2局部紧接承压应力[σcj]=80 N/㎜2孔壁抗拉[σl]=100 N/㎜25）铸件选用ZG310-570，其容许应力（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.2）：抗拉、压、弯[σ]=140 N/㎜2 抗剪[τ]=105 N/㎜2局部承压[σcd]=200 N/㎜2局部紧接承压应力[σcj]=110 N/㎜2孔壁抗拉[σl]=155 N/㎜26）混凝土采用C30，其容许的承压应力（二期混凝土）为（《水利水电工程钢闸门设计规范》（SL74-95）表4.2.5）规定：[σh]=11 N/㎜2。
课程设计(综合实验)报告( 201 -- 201 年度第学期)名称：水工钢结构课程设计题目：露顶式焊接平面钢闸门院系：学院班级：学号：学生：指导教师：设计周数：1—2周成绩：日期：201 年月日水工刚结构露顶式焊接平面钢闸门设计计算书一、设计资料闸门形式：溢洪道露顶式平面钢闸门；孔口净:10.00m；设计水头：6.00m；结构材料：Q235焊条：E43；止水橡皮：侧止水用P型橡皮，底止水用条形橡皮；行走支承：采用胶木滑道,压合胶木为MCS-2;混凝土强度等级:C20二、闸门结构的形式及布置1.闸门尺寸的确定（例图7-1）闸门高度：考虑风浪所产生的水位超高为0.2m，故闸门高度=6+0.2=6.2m；闸门的荷载跨度为两侧止水的间距：L1=10m；闸门计算跨度：L=L0+2d=10+2×0.2=10.40m。
例图7-1 闸门主要尺寸图（单位：mm）2.主梁的形式主梁的形式应根据水头和跨度大小而定，本闸门属于中等跨度,为了便于制造和维护,决定采用实腹式组合梁。
3.主梁的布置根据闸门的高跨比,决定采用双主梁.为了使两个主梁在设计水位时所受到的水压力相等,两个主梁的位置应对称于水压力合力的作用线y=H/3=2.0m例图7—1)，并要求下悬臂a≥0.12H和a≥0.4m、上悬臂c≤0.45H，今取a=0.7m≈0.12H=0.72m主梁间距：2b=2(y-a)=2×1.3=2.6m则 c=H-2b-a=6-2.6-0.7=2.7m=0.45H(满足要求)4梁格的布置和形式梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。
水平次梁为连续梁，其间距应上疏下密，使面板各区格所需要的厚度大致相等，梁格的布置具体尺寸见例图7-2。
5.连接系的布置和形式（1）横向连接系，根据主梁的跨度决定布置3道横隔板，其间距为2.6m ，横隔板兼做竖直次梁。
（2）纵向连接系，设在两个主梁下翼缘的竖平面，采用斜杆式桁架。
水工钢结构课程设计任务书（平面钢闸门设计）班级：农业水利工程12-1、2一、设计任务为某水库溢洪道设计平面钢闸门一面，作为主要工作闸门。
二、设计资料1、 孔口净宽：12米。
2、 计算水头：6米。
3、 材料：门叶结构 Q235，侧止水用P －60A 型橡皮，底止水用I110—16条型橡皮，焊条 E43型，砼等级C20，采用普通螺栓。
4、参考资料：《水工钢结构》范崇仁主编，《水利水电工程钢闸门设计规范》。
三、设计要求1、 编写设计书，参照“设计计算参考提纲”的内容，对原则问题应有简略的论证并附必要的简图。
用A4打印，用铅笔绘制简图。
2、 手工绘制施工图，图幅为A2图2张（或A3图4张）。
图中包括：门叶结构总图、侧视图、俯视图、必要的大样图，闸槽尺寸及埋固构件。
比例根据布图需要自定。
3、 作出闸门的材料表附在设计图上。
四、设计参考提纲1、 根据闸门工作条件，初步拟出闸门的构造形式及其总体布置⑴ 选择闸门的基本尺寸门高：6＋0.3（门的超高，高出孔口净高）=6.3ｍ。
门宽：为了布置侧止水和行走支承闸门宽度等于孔口净宽＋2×0.3ｍ。
⑵ 选择梁格布置方案主梁根数和布置，为简化设计和制造方便，又能保持闸门的整体刚度。
对与跨度远大于门高平面闸门，宜采用双主梁的复式梁格。
主梁位置按等水压力的原则布置，上下主梁应放置在离水压合力作用线相等的位置，并要求门的下悬臂≥0.12门高，上悬臂≤0.45门高。
水平次梁的间距，根据水压力的变化，应布置上疏下密，使各区格的面板厚度大致相同。
次梁可采用槽钢（包括顶梁和底梁）。
底梁不到底，布置底止水。
设置横隔板三道，等间距。
边梁采用单腹式。
⑶ 梁格采用齐平连接水平次梁穿过横隔板成连续梁。
纵向联结系，两主梁的下翼缘设斜杆，形成纵向桁架。
将所选择的梁格布置方式、行走支承的位置绘出简图。
2、 面板设计根据梁格布置，进行面板设计。
列表估算面板厚度，结合构造要求选择面板厚度。
对底梁下的面板悬出段，应按悬臂板进行验算。
6 金属结构设计6.3 金属结构设计计算6.3.1 设计资料（1）闸门型式：露顶式平面钢闸门 （2）孔口尺寸（宽×高）：6m×3m （3）设计水头:3.16m （4）结构材料：Q235钢 （5）焊条：E43（6）止水橡皮：侧止水型号采用P45-A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25（9）规范：《利水电工程钢闸门设计规范》（SL74-95）6.3.2 闸门结构的形式及布置 6.3.2.1 闸门尺寸的确定1.闸门高度:考虑风浪产生的水位超高，将闸门的高度确定为3m 。
2.闸门的荷载跨度为两侧止水的间距：L 0=6.0m3.闸门计算跨度：L=L 0+2d=6.0+2×0.15=6.3m6.3.2.2静水总压力闸门在关闭位置的静水总压力如图6.1所示，其计算公式为：229.8344.1/22gh P kN mρ⨯===图6.1 闸门静水总压力计算简图P6.3.2.3 主梁的形式主梁的形式应根据水头的大小和跨度大小而定，本设计中主梁采用实腹式组合梁。
6.3.2.4主梁的布置根据主梁的高跨比，决定采用双主梁。
两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c小于0.45H，且不宜大于3.6m，底主梁到底止水的距离应符合底缘布置的要求。
故主梁的布置如图6.2所示图6.2 主梁及梁格布置图6.3.2.5 梁格的布置和形式梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。
6.3.3 面板设计根据《利水电工程钢闸门设计规范》（SL74-95），关于面板的计算，先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。
本涵闸孔口尺寸3×3m ，计1孔。
采用平面钢闸门，门高3.3m，Q235实腹式多主梁焊接结构，焊条E4303，悬臂式主滚轮支承。
主滚轮材料ZG310-570，主轴材料45号钢，轴衬材料ZQAl9-4铸铝青铜，侧向采用MC油尼龙侧滑块，止水采用P型及条形橡皮止水。
采用QL-100KN手电两用螺杆式启闭机启闭，计1台。
本工程闸门按远景行洪水位组合计算。
水位组合：位置项目上游下游孔径计算 2.67 2.54稳定（设计） 2.20 7.42（近期）稳定（校核） 2.20 9.37（远景）消能 2.67 1.67启闭门最大水位差按近期水位组合计算。
2、面板计算闸门所受总水压力P=733.4KN。
面板计算厚度δ=11.4mm,考虑面板腐蚀等因素，取δ=12mm。
3、主梁计算主梁计算线载q=118.5kN/m，L0=3.3m，L=3.1m，Mmax=160.8KN.m，Qmax=183.7KN。
断面-10×372，-16×160，面板作用有效宽度B取650mm。
Wmin=1302773mm3Smax=1009111mm3应力σmax=123.5N/mm2<[σ]=160N/mm2τmax=52.1N/mm2<[τ]=95N/mm2挠度 fmax=2.54mmfmax/L0=1/1299.2<[f/L]=1/7504、主滚轮设计计算最大轮压P=183.4kN（下滚轮），主轮半径R=265mm，轮缘宽度b=100mm，轴套为ZQAl9-4铸铝青铜。
主轮计算:ZG310-570屈服点σs =310N/mm2轨道Q235钢屈服点σs =235N/mm2，取Q235钢σs值。
σmax=0.418[1.1×P×E/(b×R)]0.5=523.5N/mm2<3.0σs =705N/mm2，满足要求。
轮轴计算：材料45号钢，轮轴直径取d=150mm。

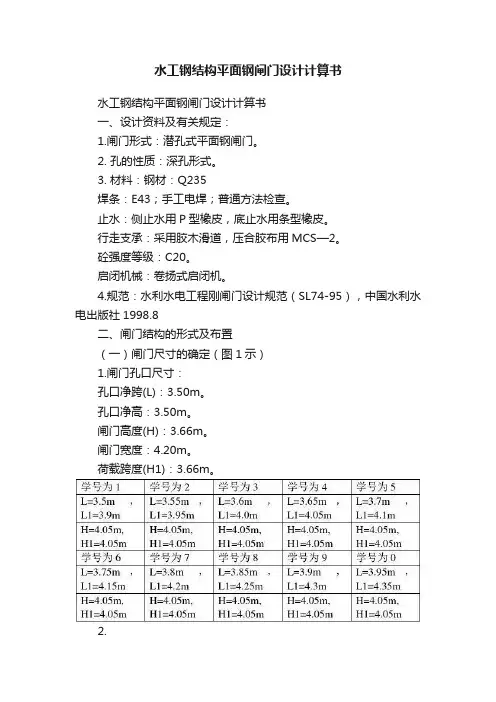

水工钢结构平面钢闸门设计计算书水工钢结构平面钢闸门设计计算书一、设计资料及有关规定：1.闸门形式：潜孔式平面钢闸门。
2. 孔的性质：深孔形式。
3. 材料：钢材：Q235焊条：E43；手工电焊；普通方法检查。
止水：侧止水用P型橡皮，底止水用条型橡皮。
行走支承：采用胶木滑道，压合胶布用MCS—2。
砼强度等级：C20。

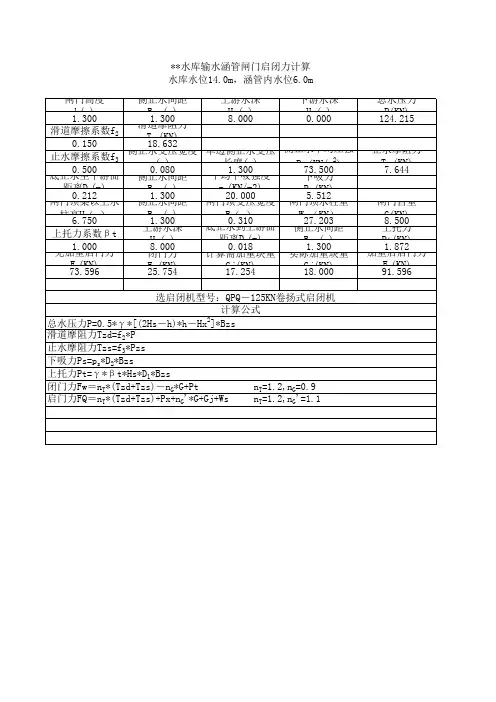

启闭机械：卷扬式启闭机。
4.规范：水利水电工程刚闸门设计规范（SL74-95），中国水利水电出版社1998.8二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1.闸门孔口尺寸：孔口净跨(L)：3.50m。
孔口净高：3.50m。
闸门高度(H)：3.66m。
闸门宽度：4.20m。
荷载跨度(H1)：3.66m。
2.（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=3.50m,闸门高度h=3.66m,L<h。
所以闸门采用4根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
< p="">2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SDJ —78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算t=a][9.0σa kp当b/a ≤3时，a=1.65,则t=a16065.19.0??kp=0.065kp a当b/a >3时，a=1.55,则t=a 16055.19.0??kp=0.067现列表1计算如下：2.面板与梁格的连接计算已知面板厚度t=14mm ,并且近似地取板中最大弯应力σmax=[σ]=160N/mm 2,则p=0.07х14х面板与主梁连接焊缝方向单位长度内地应力：T ＝02I VS =,/39837767700002272141000107903mm N = 面板与主梁连接的焊缝厚度：mm T P h w t f 51137.0/398][7.0/22=?=?+=τ，面板与梁格连接焊缝厚度取起最小厚度mm h f 6=。

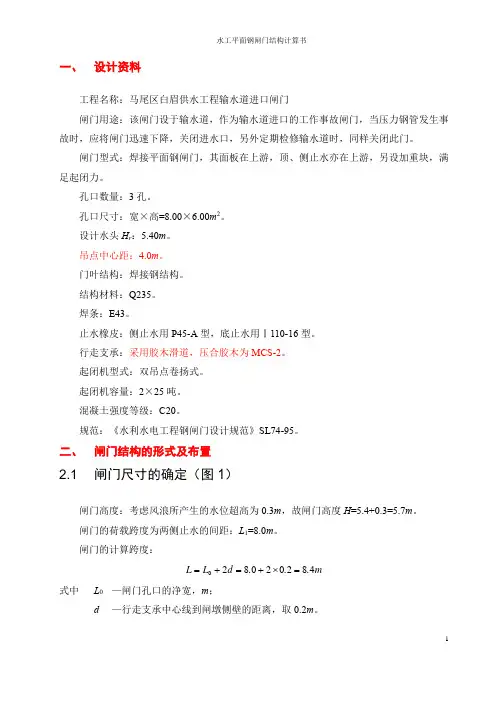

一、 设计资料工程名称：马尾区白眉供水工程输水道进口闸门闸门用途：该闸门设于输水道，作为输水道进口的工作事故闸门，当压力钢管发生事故时，应将闸门迅速下降，关闭进水口，另外定期检修输水道时，同样关闭此门。
闸门型式：焊接平面钢闸门，其面板在上游，顶、侧止水亦在上游，另设加重块，满足起闭力。
孔口数量：3孔。
孔口尺寸：宽×高=8.00×6.00m 2。
设计水头H r ：5.40m 。
吊点中心距：4.0m 。
门叶结构：焊接钢结构。
结构材料：Q235。
焊条：E43。
止水橡皮：侧止水用P45-A 型，底止水用Ⅰ110-16型。
行走支承：采用胶木滑道，压合胶木为MCS -2。
起闭机型式：双吊点卷扬式。
起闭机容量：2×25吨。
混凝土强度等级：C20。
规范：《水利水电工程钢闸门设计规范》SL74-95。
二、 闸门结构的形式及布置2.1 闸门尺寸的确定（图1）闸门高度：考虑风浪所产生的水位超高为0.3m ，故闸门高度H =5.4+0.3=5.7m 。
闸门的荷载跨度为两侧止水的间距：L 1=8.0m 。
闸门的计算跨度：m ...d L L 482020820=⨯+=+=式中 L 0 —闸门孔口的净宽，m ；d —行走支承中心线到闸墩侧壁的距离，取0.2m 。
闸门的总水压力：NL H P k 24.114484.581.92121212r =⨯⨯⨯==γ图1 闸门主要尺寸图(单位：mm )2.2 主梁的形式主梁的形式应根据水头和跨度大小而定，本闸门属中等跨度，为了方便制造与维护，决定采用实腹式组合梁。
2.3 主梁的布置根据闸门的高跨比68.04.87.5==L H ，决定采用双主梁。
为使两个主梁在设计水位时所受的水压力相等，两个主梁的位置应对称于水压力合力P 的作用线m 800.134.53H y r ===，且两主梁间的距离b 值要尽量大些，并要求上主梁到闸门顶缘的距离H c 45.0≤，并不大于3.6m 。
水工钢结构平面钢闸门设计计算书Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】水工钢结构平面钢闸门设计计算书一、设计资料及有关规定：1.闸门形式：潜孔式平面钢闸门。
2. 孔的性质：深孔形式。
3. 材料：钢材：Q235焊条：E43；手工电焊；普通方法检查。
止水：侧止水用P型橡皮，底止水用条型橡皮。
行走支承：采用胶木滑道，压合胶布用MCS—2。
砼强度等级：C20。
启闭机械：卷扬式启闭机。
4.规范：水利水电工程刚闸门设计规范（SL74-95），中国水利水电出版社二、闸门结构的形式及布置（一）闸门尺寸的确定（图1示）1.闸门孔口尺寸：孔口净跨(L)：。
孔口净高：。
闸门高度(H)：。
闸门宽度：。
荷载跨度(H1)：。
2.（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。
因为闸门跨度L=,闸门高度h=,L<h。
所以闸门采用4根主梁。
本闸门属中等跨度，为了便于制造和维护，决定采用实腹式组合梁。
2.主梁的布置本闸门为高水头的深孔闸门，孔口尺寸较小，门顶与门底的水压强度差值相对较小。
所以，主梁的位置按等间距来布置。
设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。
3.梁格的布置及形式梁格采用复式布置与等高连接，水平次梁穿过横隔板所支承。
水平梁为连续梁，间距应上疏下密，使面板个区格需要的厚度大致相等，布置图2示三、面板设计根据《钢闸门设计规范SDJ —78（试行）》关于面板的设计，先估算面板厚度，在主梁截面选择以后再验算面板的局部弯曲与主梁整体弯曲的折算应力。
1.估算面板厚度假定梁格布置尺寸如图2所示。
面板厚度按下式计算t=a][9.0σa kp当b/a ≤3时，a=,则t=a16065.19.0⨯⨯kp=kp a当b/a >3时，a=,则t=a 16055.19.0⨯⨯kp=现列表1计算如下：2.面板与梁格的连接计算已知面板厚度t=14mm ,并且近似地取板中最大弯应力σmax=[σ]=160N/mm 2,则p=х14х面板与主梁连接焊缝方向单位长度内地应力：T ＝02I VS =,/39837767700002272141000107903mm N =⨯⨯⨯⨯⨯ 面板与主梁连接的焊缝厚度：mm T P h w t f 51137.0/398][7.0/22=⨯=⨯+=τ， 面板与梁格连接焊缝厚度取起最小厚度mm h f 6=。
四、水平次梁，顶梁和底梁地设计 1.荷载与内力地验算水平次梁和顶，底梁都时支承在横隔板上地连续梁，作用在它们上面的水压力可 按下式计算，即q=p 2下上a a +现列表2计算如下：根据上表计算，水平次梁计算荷载取m ，水平次梁为4跨连续梁，跨度为，水平次梁弯曲时的边跨弯距为: M 次中＝=хх=m 支座B 处的负弯距：M 次B ＝=хх=m2.截面选择W=137655160100248.22][6=⨯=σM mm 3 考虑利用面板作为次梁截面的一部分，初选［18b,由附录三表四查得：A=2929mm 2 ; W x =152200mm 3 ; I x 4 ; b1=70mm ; d=9mm 。
面板参加次梁工作的有效宽度分别按式6—11及式6—12计算，然后取其中较小值。
式：6—11 B ≤b1+60t=70+60Х14=910mm ; 式：6—12 B=ζ1b (对跨间正弯距段) B=ζ2b （对支座负弯距段） 。
梁间距b=mm b b 9002900900221=+=+ 。
对于第一跨中正弯距段l 0==Х975=780mm ;对于支座负弯距段l 0=＝Х975＝390mm 。
根据l 0/b 查表6—1：对于l 0/b ＝780/900＝ 得ζ1＝ ，得B=ζ1b ＝Х900＝360mm , 对于l 0/b ＝390/900＝ 得ζ2＝ ，得B=ζ2b ＝Х900＝144mm , 对第一跨中选用B ＝360mm,则水平次梁组合截面面积（例图4）: A=2929+360Х14=6961mm 2 ;组合截面形心到槽钢中心线得距离：e=86899814360⨯⨯=65mm ;跨中组合截面的惯性距及截面模量为：I 次中Х652+360Х14Х352mm 4W min =26.20316515533130025mm =对支座段选用B ＝144mm ，则组合截面面积：A=2929+144Х14=4592mm 2 ;组合截面形心到槽钢中心线得距离：e=2.459298148.118⨯⨯=35mm支座初组合截面的惯性距及截面模量为：I 次B Х432+144Х14Х352mm 4 W min =29.1894421258.23680365mm =3.水平次梁的强度验算由于支座B 处（例图3）处弯距最大，而截面模量较小，故只需验算支座B 处截面的抗弯强度，即σ次＝,/160][/24.1169.189442100248.22226mm N mm N =<=⨯σ 说明水平次梁选用[18b 满足要求。
轧成梁的剪应力一般很小，可不必验算。
4.水平次梁的挠度验算受均布荷载的等跨连续梁，最大挠度发生在便跨，由于水平次梁在B 支座处截面的弯距已经求得M 次B=m,则边跨挠度可近似地按下式计算：＝296621711006.216975100248.22296621711006.2384]975[53.21655653⨯⨯⨯⨯⨯-⨯⨯⨯⨯⨯ ＝≤004.02501][==l w故水平次梁选用[18b 满足强度和刚度要求。
五、主梁设计(一)设计资料O(∩_∩)O1）主梁跨度：净跨（孔口净宽）l0＝ ；计算跨度l ＝ ；荷载跨度l1＝ 。
2）主梁荷载：kN P q 9.4314/)234.4634.468.9250508.9(4=⨯⨯-⨯⨯=＝总3) 横向隔板间距： 。
4）主梁容许挠度： [W]=L/750 。
（二）主梁设计 1.截面选择（1） 弯距和剪力 弯距与剪力计算如下：弯距： m kN M ⋅=-⨯=818)466.329.3(266.39.431max 剪力： kN ql V 790266.39.43121max =⨯==需要的截面抵抗距 已知A3钢的容许应力[σ]=160N/mm2 ,考虑钢闸门自重引起附加应力的影响，取容许应力[σ]=,/1441609.02mm N =⨯ 则需要的截面抵抗矩为；[ W]=。
36max 568114410818][cm M =⨯=σ （3）腹板高度选择 按刚度要求的最小梁高（变截面梁）为： 经济梁高：。
cm W h ec 43.98)833.5681(1.31.35/25/2=⨯==,5.42750/11006.2109.321516.0]/[208.053mincm l w E fl h =⨯⨯⨯⨯⨯==由于钢闸门中的横向隔板重量将随主梁增高而增加，故主梁高度宜选得比h ec 为小，但不小于h min 。
现选用腹板厚度h 0＝90cm 。
(4)腹板厚度选择,86.011/9011/cm h t w ===选用t w ＝ 。
(5)翼缘截面选择：每个翼缘需要截面为 下翼缘选用t 1＝（符合钢板规格），需要,29258111cm t A b ===取B 1＝30cm,上翼缘的部分截面积可利用面板，故只需设置较小的翼缘板同面板相连，选用t 1＝，b 1＝16cm ，面板兼作主梁上翼缘的有效高度为B ＝b 1+60t ＝16+60Х＝100cm 。
上翼缘截面面积A 1=18Х+100Х=172cm 2 。
(6)弯应力强度验算截面形心距：,82.313128.9926''cm AAy y ===∑∑ 截面惯性距：,37767733501012900.11243230cm Ay h t I w =+⨯=+=∑ 截面抵抗距：上翼缘顶边 ,17.1186982.3137767731max cm y I W ===下翼缘底边 ,65685.5737767732min cm y I W ===弯应力：,/4.14169.0/45.12656810081822min max cm kN cm kN W M =⨯<=⨯==σ安全的最小梁高，故梁的挠度也不必验算。
2. 截面改变因主梁跨度较大，为减小门槽宽度与支承边梁高度（节约钢材），有必要将主梁承端腹板高度减小为cm h h s 546.000==。
考虑到主梁端部腹板及翼缘相焊接，故可按工字截面梁验算应力剪力强度。
尺寸表4所示：,/5.9][/100.1131226584790220max cm kN cm kN t I S V w =<=⨯⨯==ττ因误差未超过10％，安全 3.翼缘焊缝翼缘焊缝厚度h f 按受力最大的支承端截面计算。
V max ＝790kN 。
I 0=13122cm 4， 上翼缘对中和轴的面积距：S 1=Х+140Х=4624cm 3， 下翼缘对中和轴的面积距：S 2=60Х＝3390cm 3<S 1, 需要,511.03.11131224.14624790][4.101cm I VS h fw f =⨯⨯⨯==τ 角焊缝最小，mm t h f 7.6205.15.1==≥。
全梁的上下翼缘焊缝都采用h f ＝8mm 。
4.加筋肋验算 因,800.1800==w t h 不需设置横向加劲肋。
闸门上已布置横向隔板可兼作横加劲肋，其间距a ＝ 。
腹板区格划分见图2。
5.取面板区格Ⅲ验算其长边点的折算应力a=450-80-90=280mm,面板区格Ⅲ的长边中点的主梁弯距和弯应力 该区格长边中点的折算应力＝2222/26416065.1][/8.100)5833(110)5833(110mm N mm N =⨯=<=--++σα 故面板厚度选用14mm 满足强度要求 。
六、横隔板设计 1.荷载和内力计算如图所示水平次梁为4跨均布连续梁，R 可看作它所受的最大剪力，由规范表查知：作用于竖直次梁上由水平荷载传递的集中荷载：n l q R 次)536.0607.0(+= ;241975.053.216143.1kN =⨯⨯= 取q ＝q 次 2.横隔板和截面选择和强度验算腹板选用与主梁腹板同高，采用800Х10mm ，上翼缘利用面板，下翼缘采用200mm Х800mm 的扁钢，上翼缘可利用面板的宽度公式按式B ＝ζ1b 确定。
,923.0975/900/0==b l 查表得ζ1＝ ，B=×975=360mm ，取B ＝360mm 。
计算如下图所示截面几何特性截面型心到腹板 中心线距离：10800820010360405820040510360⨯+⨯+⨯⨯⨯-⨯⨯=e ＝61mm 截面惯性距：223465200861108001280010⨯⨯+⨯⨯+⨯=I 4421012284034436010mm ⨯=⨯⨯+ 3min 2619190469mm IW ==， 验算应力：由于横隔板截面高度较大，剪切强度更不必验算，横隔板翼缘焊缝采用最小焊缝厚度h f ＝6mm 。
