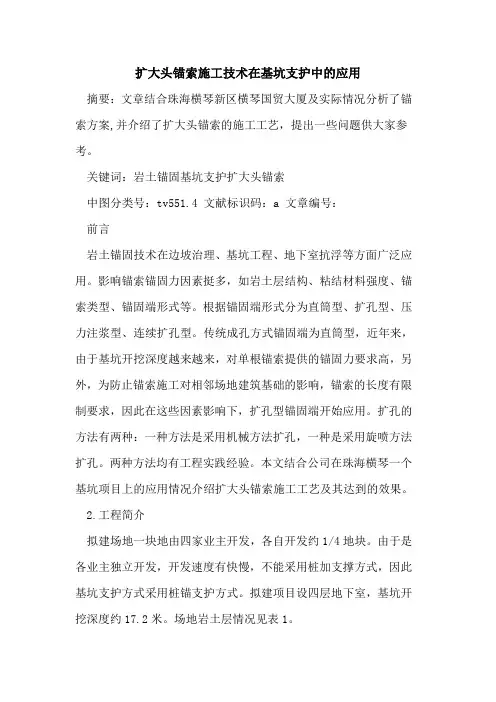

扩大头锚索施工技术在基坑支护中的应用摘要：文章结合珠海横琴新区横琴国贸大厦及实际情况分析了锚索方案,并介绍了扩大头锚索的施工工艺，提出一些问题供大家参考。
关键词：岩土锚固基坑支护扩大头锚索中图分类号：tv551.4 文献标识码：a 文章编号：前言岩土锚固技术在边坡治理、基坑工程、地下室抗浮等方面广泛应用。
影响锚索锚固力因素挺多，如岩土层结构、粘结材料强度、锚索类型、锚固端形式等。
根据锚固端形式分为直筒型、扩孔型、压力注浆型、连续扩孔型。
传统成孔方式锚固端为直筒型，近年来，由于基坑开挖深度越来越来，对单根锚索提供的锚固力要求高，另外，为防止锚索施工对相邻场地建筑基础的影响，锚索的长度有限制要求，因此在这些因素影响下，扩孔型锚固端开始应用。
扩孔的方法有两种：一种方法是采用机械方法扩孔，一种是采用旋喷方法扩孔。
两种方法均有工程实践经验。
本文结合公司在珠海横琴一个基坑项目上的应用情况介绍扩大头锚索施工工艺及其达到的效果。
2.工程简介拟建场地一块地由四家业主开发，各自开发约1/4地块。
由于是各业主独立开发，开发速度有快慢，不能采用桩加支撑方式，因此基坑支护方式采用桩锚支护方式。
拟建项目设四层地下室，基坑开挖深度约17.2米。
场地岩土层情况见表1。
由于场地软土层厚，基坑侧压力大。
单根锚索需要的承载力高。
由于场地上部约30米范围内土层以软土为主，锚索的锚固端要锚固于粉质粘土（编号5）、砾砂层（编号6）中。
锚索设计抗拉力在850-950kn。
土层锚杆要达到如此高的抗拔力，以前没有遇到过。
表1说明：表中抗剪强度指标为直剪强度指标3施工技术分析土层中锚索抗拉力要达到1000kn以上，以前未遇到过，而且锚索长，施工质量难以保证。
如果按普通锚索施工，一是承载力难以保证，二是锚索太长，施工也困难。
因此建议采用扩大头锚索。
就如何扩孔，是采用高压喷射扩孔，还是用扩孔钻头扩孔，进行了分析。
由于本场地软土厚，锚索要锚固于强度相对较好的土层中，锚索长度在45-55米，如果用高压喷射扩孔，由于孔深，扩孔形成的碴土难以清干净，下锚困难。

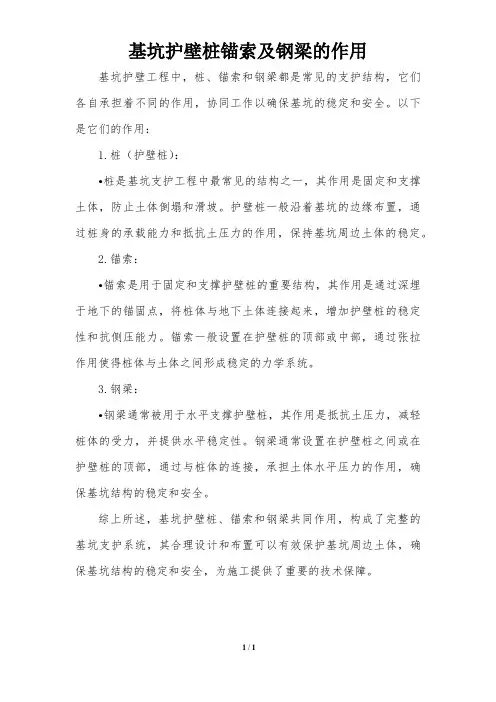

基坑护壁桩锚索及钢梁的作用基坑护壁工程中，桩、锚索和钢梁都是常见的支护结构，它们各自承担着不同的作用，协同工作以确保基坑的稳定和安全。
以下是它们的作用：
1.桩（护壁桩）：
•桩是基坑支护工程中最常见的结构之一，其作用是固定和支撑土体，防止土体倒塌和滑坡。
护壁桩一般沿着基坑的边缘布置，通过桩身的承载能力和抵抗土压力的作用，保持基坑周边土体的稳定。
2.锚索：
•锚索是用于固定和支撑护壁桩的重要结构，其作用是通过深埋于地下的锚固点，将桩体与地下土体连接起来，增加护壁桩的稳定性和抗侧压能力。
锚索一般设置在护壁桩的顶部或中部，通过张拉作用使得桩体与土体之间形成稳定的力学系统。
3.钢梁：
•钢梁通常被用于水平支撑护壁桩，其作用是抵抗土压力，减轻桩体的受力，并提供水平稳定性。
钢梁通常设置在护壁桩之间或在护壁桩的顶部，通过与桩体的连接，承担土体水平压力的作用，确保基坑结构的稳定和安全。
综上所述，基坑护壁桩、锚索和钢梁共同作用，构成了完整的基坑支护系统，其合理设计和布置可以有效保护基坑周边土体，确保基坑结构的稳定和安全，为施工提供了重要的技术保障。
1 / 1。

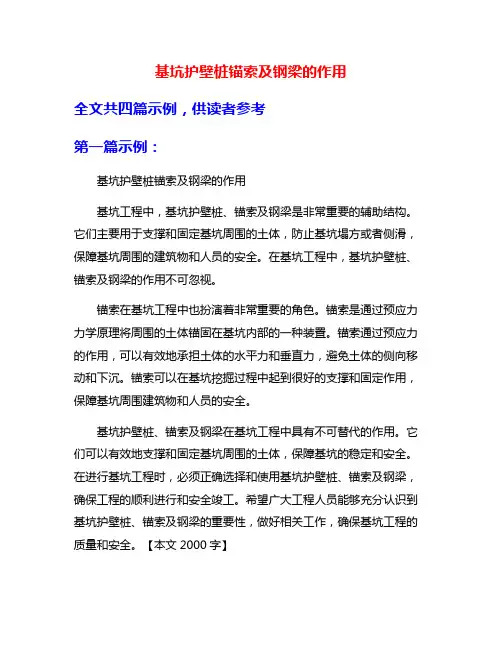

基坑护壁桩锚索及钢梁的作用全文共四篇示例，供读者参考第一篇示例：基坑护壁桩锚索及钢梁的作用基坑工程中，基坑护壁桩、锚索及钢梁是非常重要的辅助结构。
它们主要用于支撑和固定基坑周围的土体，防止基坑塌方或者侧滑，保障基坑周围的建筑物和人员的安全。
在基坑工程中，基坑护壁桩、锚索及钢梁的作用不可忽视。
锚索在基坑工程中也扮演着非常重要的角色。
锚索是通过预应力力学原理将周围的土体锚固在基坑内部的一种装置。
锚索通过预应力的作用，可以有效地承担土体的水平力和垂直力，避免土体的侧向移动和下沉。
锚索可以在基坑挖掘过程中起到很好的支撑和固定作用，保障基坑周围建筑物和人员的安全。
基坑护壁桩、锚索及钢梁在基坑工程中具有不可替代的作用。
它们可以有效地支撑和固定基坑周围的土体，保障基坑的稳定和安全。
在进行基坑工程时，必须正确选择和使用基坑护壁桩、锚索及钢梁，确保工程的顺利进行和安全竣工。
希望广大工程人员能够充分认识到基坑护壁桩、锚索及钢梁的重要性，做好相关工作，确保基坑工程的质量和安全。
【本文2000字】第二篇示例：基坑护壁桩、锚索以及钢梁在基础工程中扮演着重要的角色，它们能够有效地保护基坑周围的土壤和建筑物，确保工程的安全稳定进行。
下面我们就详细介绍一下它们的作用和重要性。
基坑护壁桩是用来支撑和固定基坑周围土体的一种重要结构。
在城市建设过程中，经常会遇到需要在地下开挖深坑的情况，为了确保挖掘过程中周围的建筑物和路面不受到损坏，需要在基坑周围设置护壁桩来稳定土体。
护壁桩通常由钢筋混凝土或钢材制成，具有足够的强度和刚度，能够承受土体的水平推力和垂直荷载，有效地防止土体失稳和坍塌。
通过设置基坑护壁桩，可以保证基坑的安全施工，同时减少对周围环境和建筑物的影响，确保施工过程的顺利进行。
锚索是一种用来固定和支撑结构的重要装置，常常被用于基坑工程中。
在进行深基坑的挖掘时，土体表面受到挖掘和开挖的影响，可能会引起土体的塌陷和失稳，为了防止这种情况发生，需要使用锚索来固定土体。

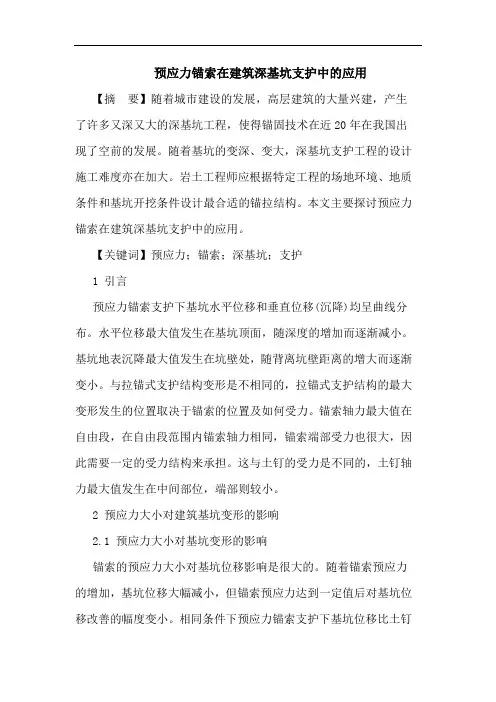

预应力锚索在建筑深基坑支护中的应用【摘要】随着城市建设的发展，高层建筑的大量兴建，产生了许多又深又大的深基坑工程，使得锚固技术在近20年在我国出现了空前的发展。
随着基坑的变深、变大，深基坑支护工程的设计施工难度亦在加大。
岩土工程师应根据特定工程的场地环境、地质条件和基坑开挖条件设计最合适的锚拉结构。
本文主要探讨预应力锚索在建筑深基坑支护中的应用。
【关键词】预应力；锚索；深基坑；支护1 引言预应力锚索支护下基坑水平位移和垂直位移(沉降)均呈曲线分布。
水平位移最大值发生在基坑顶面，随深度的增加而逐渐减小。
基坑地表沉降最大值发生在坑壁处，随背离坑壁距离的增大而逐渐变小。
与拉锚式支护结构变形是不相同的，拉锚式支护结构的最大变形发生的位置取决于锚索的位置及如何受力。
锚索轴力最大值在自由段，在自由段范围内锚索轴力相同，锚索端部受力也很大，因此需要一定的受力结构来承担。
这与土钉的受力是不同的，土钉轴力最大值发生在中间部位，端部则较小。
2 预应力大小对建筑基坑变形的影响2.1 预应力大小对基坑变形的影响锚索的预应力大小对基坑位移影响是很大的。
随着锚索预应力的增加，基坑位移大幅减小，但锚索预应力达到一定值后对基坑位移改善的幅度变小。
相同条件下预应力锚索支护下基坑位移比土钉支护的位移要小得多，因此预应力锚索支护特别适合于对基坑位移要求严格的情况。
锚索在不同预应力时基坑水平位移的变化曲线比较图。
在相同条件下，基坑水平位移随预应力的加大而变小。
预应力值等于零时，基坑最大水平位移70mm；当预应力施加至100kn时，最大水平位移减小至47mm；当预应力施加至300kn时，最大水平位移减小至33mm，位移减幅比较大；但预应力值大于300kn时，随预应力增大位移减小的幅度变小，即预应力超过一定值后对限制基坑位移的效果不明显，但此时的位移值已比较小，能满足工程的要求。
2.2 预应力锚索支护与土钉支护的位移比较锚索预应力对基坑位移影响很大，基坑位移随着锚索预应力的增加而减小，随着锚索预应力的减小而增大；当预应力增加到一定值后，预应力对基坑位移改善的幅度变小。

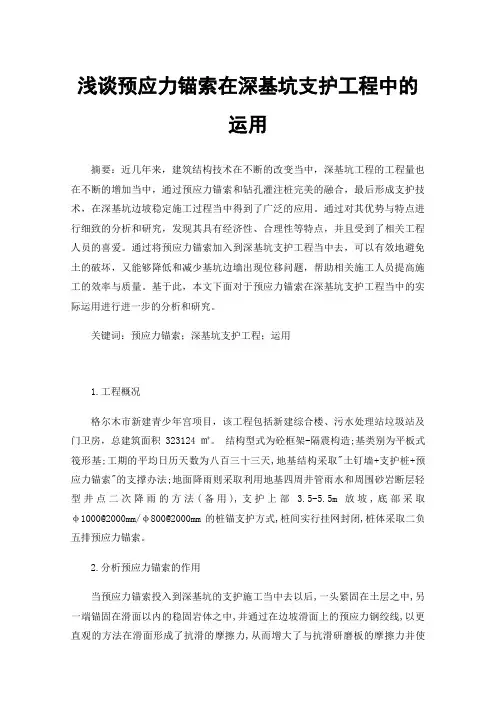

浅谈预应力锚索在深基坑支护工程中的运用摘要：近几年来，建筑结构技术在不断的改变当中，深基坑工程的工程量也在不断的增加当中，通过预应力锚索和钻孔灌注桩完美的融合，最后形成支护技术，在深基坑边坡稳定施工过程当中得到了广泛的应用。
通过对其优势与特点进行细致的分析和研究，发现其具有经济性、合理性等特点，并且受到了相关工程人员的喜爱。
通过将预应力锚索加入到深基坑支护工程当中去，可以有效地避免土的破坏，又能够降低和减少基坑边墙出现位移问题，帮助相关施工人员提高施工的效率与质量。
基于此，本文下面对于预应力锚索在深基坑支护工程当中的实际运用进行进一步的分析和研究。
关键词：预应力锚索；深基坑支护工程；运用1.工程概况格尔木市新建青少年宫项目，该工程包括新建综合楼、污水处理站垃圾站及门卫房，总建筑面积323124㎡。
结构型式为砼框架-隔震构造;基类别为平板式筏形基;工期的平均日历天数为八百三十三天,地基结构采取"土钉墙+支护桩+预应力锚索"的支撑办法;地面降雨则采取利用地基四周井管雨水和周围砂岩断层轻型井点二次降雨的方法(备用),支护上部 3.5-5.5m放坡,底部采取φ1000@2000mm/φ800@2000mm的桩锚支护方式,桩间实行挂网封闭,桩体采取二负五排预应力锚索。
2.分析预应力锚索的作用当预应力锚索投入到深基坑的支护施工当中去以后,一头紧固在土层之中,另一端锚固在滑面以内的稳固岩体之中,并通过在边坡滑面上的预应力钢绞线,以更直观的方法在滑面形成了抗滑的摩擦力,从而增大了与抗滑研磨板的摩擦力并使结构面陷入了紧绷的状况,时间一长,如此做法就可以更有效地增强了基坑边缘岩体稳定性。
而且,由于锚头所施加预应力强度的影响,使砼体的应力强度状况做出了变化,从而对地基坑墙也形成了压力,这也能够使得地基路堤边坡砼体在其施工的过程当中,得以保持稳定,大幅度的改善地基的稳定性。
3.桩锚支护施工前预应力锚索的准备工作首先，相关工作人员需要对于预应力锚索施工区附近的地下管线、岩土性质等各项内容进行细致的分析和研究，之后找到对于施工产生不利影响的因素，然后制定出与之相对应的预防方法与措施。

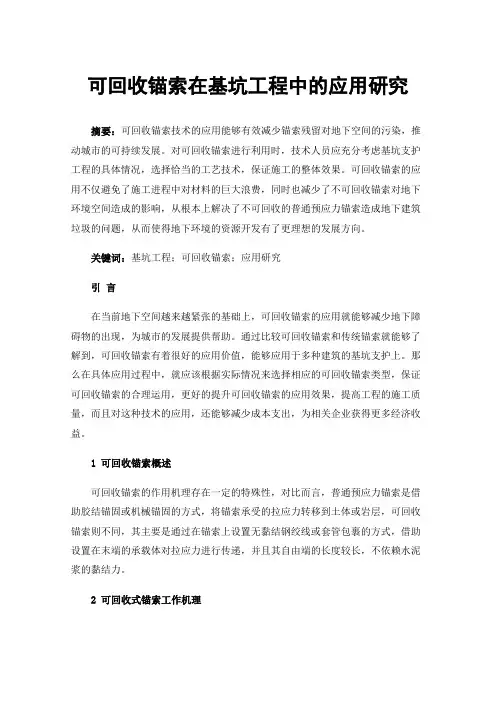

可回收锚索在基坑工程中的应用研究摘要：可回收锚索技术的应用能够有效减少锚索残留对地下空间的污染，推动城市的可持续发展。
对可回收锚索进行利用时，技术人员应充分考虑基坑支护工程的具体情况，选择恰当的工艺技术，保证施工的整体效果。
可回收锚索的应用不仅避免了施工进程中对材料的巨大浪费，同时也减少了不可回收锚索对地下环境空间造成的影响，从根本上解决了不可回收的普通预应力锚索造成地下建筑垃圾的问题，从而使得地下环境的资源开发有了更理想的发展方向。
关键词：基坑工程；可回收锚索；应用研究引言在当前地下空间越来越紧张的基础上，可回收锚索的应用就能够减少地下障碍物的出现，为城市的发展提供帮助。
通过比较可回收锚索和传统锚索就能够了解到，可回收锚索有着很好的应用价值，能够应用于多种建筑的基坑支护上。
那么在具体应用过程中，就应该根据实际情况来选择相应的可回收锚索类型，保证可回收锚索的合理运用，更好的提升可回收锚索的应用效果，提高工程的施工质量，而且对这种技术的应用，还能够减少成本支出，为相关企业获得更多经济收益。
1可回收锚索概述可回收锚索的作用机理存在一定的特殊性，对比而言，普通预应力锚索是借助胶结锚固或机械锚固的方式，将锚索承受的拉应力转移到土体或岩层，可回收锚索则不同，其主要是通过在锚索上设置无黏结钢绞线或套管包裹的方式，借助设置在末端的承载体对拉应力进行传递，并且其自由端的长度较长，不依赖水泥浆的黏结力。
2可回收式锚索工作机理可拆卸锚索由导向头、承载板、连接头、隔离塑料管、钢绞线张拉承压板和锚具组成。
其回收工作原理:使用千斤顶将中间1根回收索卸荷后，拔出回收索，使锚环往中心孔方向缩回，部分夹套脱开松弛，从而解除对2个工作索的前端夹持，方便快速拔出工作索，达到回收目的。
回收机理是:基于锚索装置，可回收锚索钢绞线分为一根回收索和若干根(1～5)工作索;回收索不张拉[1]，在基坑支护中不施加预应力，仅作为解锁手段用千斤顶在回收时拔出，使锚环缩回夹套脱开，从而工作索前端夹持解除，其数量为1根;工作索必须张拉锁定，按设计要求施加预应力，数量按设计要求。

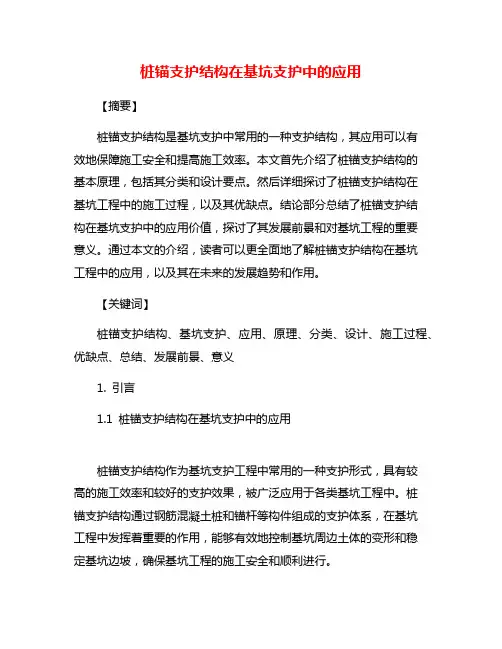

桩锚支护结构在基坑支护中的应用【摘要】桩锚支护结构是基坑支护中常用的一种支护结构，其应用可以有效地保障施工安全和提高施工效率。
本文首先介绍了桩锚支护结构的基本原理，包括其分类和设计要点。
然后详细探讨了桩锚支护结构在基坑工程中的施工过程，以及其优缺点。
结论部分总结了桩锚支护结构在基坑支护中的应用价值，探讨了其发展前景和对基坑工程的重要意义。
通过本文的介绍，读者可以更全面地了解桩锚支护结构在基坑工程中的应用，以及其在未来的发展趋势和作用。
【关键词】桩锚支护结构、基坑支护、应用、原理、分类、设计、施工过程、优缺点、总结、发展前景、意义1. 引言1.1 桩锚支护结构在基坑支护中的应用桩锚支护结构作为基坑支护工程中常用的一种支护形式，具有较高的施工效率和较好的支护效果，被广泛应用于各类基坑工程中。
桩锚支护结构通过钢筋混凝土桩和锚杆等构件组成的支护体系，在基坑工程中发挥着重要的作用，能够有效地控制基坑周边土体的变形和稳定基坑边坡，确保基坑工程的施工安全和顺利进行。
桩锚支护结构在基坑支护中的应用涉及到基坑工程的施工、设计、监测等方面，其优越的支护性能和良好的经济效益备受工程界的青睐。
在实际工程中，桩锚支护结构的应用范围逐渐扩大，不仅适用于较深基坑的支护，也适用于复杂地质条件下的基坑工程。
深入研究桩锚支护结构在基坑工程中的应用，掌握其设计施工及相关技术要点，对于提高基坑工程质量和安全性具有重要意义。
2. 正文2.1 桩锚支护结构的基本原理桩锚支护结构是一种常用的基坑支护结构，其基本原理是通过设置桩基或者锚杆来传递水平和垂直荷载，以增强土体的稳定性和承载能力。
桩锚支护结构的设计需要考虑土体的力学性质、基坑的深度和周围环境等因素。
桩的作用是通过桩身的摩擦力和端阻力来承担土体的水平荷载，将水平荷载转移到土体中。
桩的设计要考虑桩的材质、直径、长度、间距等参数，以确保其承载能力和稳定性。
2.2 桩锚支护结构的分类桩锚支护结构的分类主要包括以下几种类型：直径不同的钢管桩、深层土壤中的PC桩、混凝土桩、钢筋混凝土桩、压桩、抽桩等。
桩-锚支护技术的发展与完善，为各地区深基坑支护提供了新思路，桩-锚支护是一种将排桩与锚索（杆）结合在一起的新型支护模式，利用锚索（杆）的作用将土体土压力转化为稳定的岩土，使排桩在锚索作用下不发生变形，以减少排桩埋深，提高支护效果。
在高层建筑结构中，结构的楼层数量、高度在持续增加，因此，为了建造出坚固的建筑基础，就必须要加大基础的埋深，与之相对应建筑基坑的开挖范围、深度也会越来越大。
特别是随着城市化进程的推进，很多老旧建筑被推倒，一座座高楼拔地而起。
在此背景下，我国已逐步开展了基坑工程的相关研究，并面临着诸多的难点与挑战，为避免基坑开挖对周边构筑物结构的稳定性造成影响，本文将基于桩-锚支护结构的应用，开展基坑支护施工的研究，从而控制基坑施工中周边建筑物的不均匀沉降，实现对基坑工程项目施工的规范化。
1桩-锚支护结构在深基坑支护工程中的应用1.1水泥土搅拌桩施工为实现对深基坑的支护，引入桩-锚支护结构施工工艺，首先完成对水泥土搅拌桩的施工。
在施工前，需要使用深层搅拌桩基进行钻孔，再向空洞中喷浆搅拌土体。
按照“放线→定位→浆液配制→送浆→钻进→提升喷浆→反复搅拌→反复喷浆→插入加筋材料→位移”的步骤进行具体的施工作业。
移动旋喷式搅拌器至指定位置，调整中心位置[1]。
在地表起伏较大的情况下，必须对四条支腿的高度位置进行调整，以保证井架竖直度在设计值之内。
通常情况下，对中误差在20mm 以内，搅拌轴垂直度偏差在1.0%以内。
在配制浆液时，将水泥浆液的配合比设置为水泥:水=1:0.6~0.7。
在使用水泥砂浆前必须充分搅拌，在确定搅拌均匀的情况下才能够使用。
为解决水泥和易性问题，可在浆料制备中适量添加微量外加剂。
在送浆之前，先将配制好的水泥浆进行过滤，然后将滤出的水泥浆注入储浆槽，开动灰浆泵，将水泥浆送至搅拌头。
在泥浆从钻头中喷出的时候，立刻启动桩机搅拌头，并使用向下旋转的方法来搅拌。
将搅拌头由桩头反向旋转，使搅拌速度均匀，不断将水泥浆喷到地上[2]。
关键词：可回收锚索；基坑支护；技术研究；应用引言锚索在当前是一种成熟的工程技术方法，那么在以往工程项目中常常会将锚索和排桩进行结合，但是因为在这其中所用到的锚索长度较长，会直接影响周围的环境，对于后续的地下空间开发有着非常严重的影响。
所以，在当前一些工程施工中，就改变以往锚索支护，而利用混凝土来支撑，合理设计支护方法，尽量减少对地下空间的影响。
在这一环境下，很多学者和研究人员都在对锚索的可回收性加以研究，提供相应解决措施，以此来解决锚索自身的问题。
1常见可回收锚索类型当前市场中已经出现很多的可回收锚索，主要分为三中国类型，那么就针对这三种类型来加以分析：1.1U型这种工艺时将钢绞线通过加工的方法来变成U型，然后装入到相应的承载体中，利用捆扎的方法，来让其形成锚索。
在应用过程中是将一根钢绞线通过绕过端部的方法，来让其形成回路。
在对其拆除过程中，就需要外部一定的机械强度来抽出钢绞线。
1.2LC型这种方法是将导管、承压板等等进行连接，并配备调压保险、保护外罩等等。
将LC锚索在孔内合理分布，每一根在工作过程中都是独立进行。
在回收过程中是先将锚头拆除，然后利用工具来对其外部进行敲打，通过这样的方法来将钢绞线拔出。
1.3JCE型这种方法是由外锚头、钢绞线、承载体等等所组成。
在应用过程中是通过拔出中心钢绞线的方法，以此来散开整个钢绞线，通过这样的方法来及时的拔出其它的钢绞线。
除了以上三种常见的可回收锚索类型外，还有着两种类型：第一，旋钮式可回收锚索。
这种方法是通过对螺丝旋转的方法，来推出锥杯，让锚索的固定失效，然后将钢绞线抽出。
在抽出钢绞线时，是先利用专用机具来对其锚索的张拉端进行处理，通过这样的方法来选择钢绞线，让钢绞线能够和夹片脱离，进而来抽出其中的钢绞线。
第二，热熔式可回收锚索。
这种方法是通过夹片的方法来锁住钢绞线，然后在拆除过程中，是先对热熔锚进行通电，熔化其中的材料，以此来消除夹片对于钢绞线的影响，进而来进行回收。
可回收锚索在明挖深基坑支护施工中的应用摘要:深基坑支护结构采用预应力锚索时，无法进行回收，在土壤中留下大量建筑垃圾，对后续土地的利用留下很大困扰，并造成环境污染和资源浪费，可回收预应力锚索的施工技术，将钢绞线回收再利用，减少资源浪费，减少施工成本，回收所需的施工环境限制小，施工操作简便，是一项值得推广应用的技术措施。
关键词:塑料锚固件；可回收锚索1.工程概况长隆隧道进口明挖段位于广州市番禺区石壁街道办石壁一村，该段落属于佛莞城际广州南站至望洪站起点，从广州南站出与广佛线属于四线并建段落，前接十九局广佛环线后接入盾构隧道。
长隆隧道进口明挖段左线里程范围DK0+000～+225，长225m（含盾构工作井）；右线里程范围DK0+000～+165，长165m（含盾构工作井），基坑最大宽度51.7m。
主体为地下一到二层钢筋混凝土箱形结构，主体结构基坑开挖深度约23.0m。
采用明挖顺做法施工。
本基坑主体围护结构采用钻孔灌注桩+内支撑或钻孔灌注桩+锚索的方案。
二、可回收预应力锚索施工技术参数2.1 DK0+000--+045（左线）第一道锚索为4束钢绞线，共17根，锚索长度为22.5m，水平夹角为15°。
设计轴向力632.01KN，施加预应力474KN，所处地层为W4全风化泥质砂岩。
第二道锚索为5束钢绞线，共17根，锚索长度为19m，水平夹角为15°。
设计轴向力877.18KN，施加预应力657.9KN。
，所处地层为W4全风化泥质砂岩。
第三道锚为3束钢绞线，共17根，锚索长度为16m，水平夹角为15°。
设计轴向力436.82KN，施加预应力327.6KN，所处地层为W3强风化泥质砂岩。
2.2 DK0+000--+045（右线）第一道锚索为6束钢绞线，共17根，锚索长度为26m，水平夹角为15°。
设计轴向力1016.58KN，施加预应力762.4KN，所处地层为W4全风化泥质砂岩。
锚杆(索)支护在基坑工程中的应用摘要:随着城市建设的迅速发展,城市用地越来越紧张,为了充分提高地下空间的利用率,高层建筑地下部分也不断增加,基坑也越来越大,越来越深。
深基坑支护施工除了要求必须满足自身结构的安全、保证地下室施工安全顺利进行、确保周边环境与建筑物、道路管线的安全外,同时还必须实现施工对周边的环境影响最少,降低地下污染、降低造价的目的。
本文通过对边坡支护中普遍使用锚索这种施工方法，其施工方法主要通过利用强度比较高的砂浆低端进行锚孔，然后和四周的岩石组成强度较高的锚固体，最后通过锚索施加预应力的方法，把稳定边坡和不稳定边坡组成整体，从而避免裂缝进一步扩大，起到防护的目的。
关键词：深基坑支护；锚杆(索)支护施工；技术探讨引言锚索工程在边坡支护中应用广泛，它是利用锚索周围地层岩土的抗剪强度来传递结构物的拉力或保持地层开挖面的自身稳定,由于锚杆、锚索的使用,使锚固地层产生压应力区并对加固地层起到加筋作用;可以增强地层的强度,改善地层的力学性能,可以使结构与地层连锁在一起,形成一种共同工作的复合体,使其能有效地承受拉力和剪力,并能提高潜在滑移而上的抗剪强度,有效地阻止坡体位移。
这是一般支挡结构所不具备的力学作用。
由于预应力锚索技术能减轻结构物的自重、节约工程材料并确保工程的安全和稳定,具有显著的经济效益和社会效益,因而目前在工程中得到极其广泛的应用。
1.锚杆(索)施工前的准备工作施工前的准备工作包括施工前的调查和施工组织设计两部分。
施工前的调查是为施工组织设计提供必要资料，其内容有：(1)锚固工程计划、设计图、边坡岩土性状等资料是否齐全；(2)施工场地调查，施工对交通的影响情况；(3)施工用水、用电条件调查；(4)边坡工程周边可能对施工造成影响的各种状态调查；(5)掌握作业限制、环保法规或地方法令对施工造成的影响；(6)其他条件的调查，如施工用便道、气象、安全等条件。
2.锚杆(索)施工工艺流程测量放线→坡面机械修整→搭设施工脚手架、工作平台→人工修整坡面→场外加工锚杆杆体→布设锚杆孔位、成孔→清孔→安装锚杆→注浆2.1测量放样依据设计图纸放出孔位和孔向，孔位用油漆在岩石上画出标记，孔向在钻机支架上量测方向，并增加支撑，最后刚性固定支架，以便钻机开孔时振动而改变孔位和方向。
端头扩大型锚杆在深基坑支护中的应用1、简述端头扩大型锚杆的工作机理岩土锚固是岩土工程的一个重要分支，岩土锚固技术属于一种充分挖掘岩土潜能、调动岩土自身的强度和自承能力的柔性支护方式，具有减轻结构自重、降低施工成本、提高工程质量等优越性。
锚固力是土锚重要的工作特性指标，端头扩大型土层锚杆技术作为提高锚固力的一种有效手段越来越得到人们的重视。
所以尽管锚固技术从诞生到现在才经历了80余年的时间，国内外的发展都是异常迅速，理论研究和实际工程应用水平均达到一定高度。
土层锚杆是岩土锚固的重要内容。
土层锚杆技术的广泛应用与飞速发展为土体的支护和加固开辟了新途径。
如今，土锚已普遍应用于土木建筑领域的深基坑开挖支护、结构抗浮、锚拉墙以及边坡加固等工程。
土锚锚固力是土锚的重要工作特性指标，提高单根土锚的锚固力，对于降低施工成本及扩大使用范围具有重要意义。
如何有效的提高土锚的锚固力一直是锚固界关注的问题。
目前常用方法就有端头扩大型。
端头扩大型土锚是通过局部加大锚杆直径。
一方面增大锚固体与土层的接触面积，从而增大相互间的粘结力或摩阻力，提高锚固力；另一更重要的方面是土锚锚固体的局部扩径，体现为未扩径段向扩径段过渡处出现了一个“台阶”，该“台阶”提供了土体对扩大头环形部分的支承作用，或称之为“咬合”作用。
这种“咬合”作用的产生大大提高了土锚的锚固力。
圆柱形端头扩大型土锚( 图 1 ) 的锚固力大小，计算可用下式估算：P=π r ( DL+ dl ) q0 +π( D2-d2 ) βτ／4式中； D、d ——锚固体扩径、未扩径部分的直径；L、l ——扩径、未扩径部分锚固段的长度；q0 ——锚固体与土体间的摩阻系数；β0 ——扩大头承载系数，取 9 .0 ；τ——土体不排水抗剪强度。
公式中第一部分表示土层对锚固体的摩阻力，第二部分表示土层对扩大头环形部分的端承力。
由此可见，端头扩大型土层锚杆在相同锚固段长度情况下可获得更大的锚固力，或在相同锚固力情况下可减少锚固段长度．这一优越性无疑在工程实践中有很高的应用价值。
常用锚索在基坑支护中的应用和比较
摘要：随着工程的大量建设，锚索形式的选择成为基本建设工程中突出问题。
目前在基坑支护中比较常用的锚索支护形式有拉力型锚索和压力分散型锚索，本文从的结构、受力特点、施工工艺、选取考虑因素等方面进行了详细的对比，为工程设计和工程施工提供参考。
关键词：压力分散型锚索拉力集中型锚索岩土锚固基坑支护
1.概述
目前我国岩土锚固技术正处于蓬勃发展的时期，其中拉力型锚索研制出多种新型结构，如何选择经济、适用、安全的锚索类型是一个值得研究的问题。
本文结合昆明地区，探讨锚索的选择。
2.拉力集中型锚索和压力分散型锚索的构造
按照锚杆内部拉筋和水泥浆体传力方式的不同，可将锚杆（锚索）分为：拉力集中型锚索、压力集中型锚索、荷载分散型锚索。
其中荷载分散型锚索又可分为拉力分散型锚索、压力分散型锚索、拉压分散型锚索。
昆明地处滇池周边，软弱土层如泥炭、泥炭质土分布较广、地下水丰富、地形地貌复杂、土质差异较大，在深基坑支护工程中，锚索通常选用拉力集中型或压力分散型。
2.1拉力集中型锚索
拉力集中型锚索分为锚固段、自由段和外锚段三部分。
其结构如图1所示。
其拉力主要由钢绞线传递给注浆体，再通过注浆体传递给周边土体。
在锚固段和外锚段之间留有一定长度的自由段，对于永久性预应力锚索一般需在自由张拉段设置防腐蚀保护套以保护锚索不被腐蚀。
锚固段和自由段的长度需根据工程地质条件和工程安全等级确定。
图1 普通拉力型锚索结构示意图
2.2压力分散型锚索
压力分散型锚索的研究和应用起步较晚，目前工程中比较常用的主要有两种：承压板式压力分散型锚索、可回收式压力分散型锚索。
承压板式压力分散型锚索的结构如图2所示，锚索采用无粘结钢绞线，钢绞线和锚固体之间用PE管隔离。
钢绞线底部通过挤压套固定在承压板上，顶部通过锚具固定在墩座处。
图2 承压板式压力分散型锚索
可回收式锚索与承压板式锚索构造基本相同，构造如图3。
其区别在于可回收式锚索的钢绞线从张拉端绕过承压板再回到张拉端，而压力分散型锚索则是将钢绞线直接固定在挤压套上。
可回收式锚索对无粘结钢绞线的防护要求更加严格，预应力筋外通常有油脂、PVC涂层以便于钢绞线的抽离。
图3可拆芯式压力分散型锚索
3. 拉力集中型锚索和压力分散型锚索结构对比：
1.锚固系统应力传递对比。
拉力集中型锚索和压力分散型锚索沿锚固段长度方向的粘结应力传递规律如图4所示：
（a）拉力集中型锚索；（b）压力分散型锚索
图4 两种锚索粘结应力分布图
从图中看出：（1）拉力集中型锚索最大粘结应力在孔口以下1m左右，且应力分布范围较短，粘结应力沿杆长从零急剧地变到最大值，然后逐步减少并趋于零。
（2）压力分散型锚索有多个锚固单元，每个单元承担一部分荷载，使最大粘结应力相对小、应力分布范围广、相对均匀，理论计算结果与实际数据更加吻合。
但是由于各个自由段长度不同，施工时各锚索单元易产生受力差异，当差异较大时，易造成个别单元应力超限或破坏，影响锚固效率。
2.工作原理对比。
（1）拉力集中型锚索是将钢绞线的拉力传递给注浆体，注浆体受拉力作用。
实践表明注浆体在受拉情况下端部首先开裂，锚固力不断下移，锚索出现渐进式破坏，且随着注浆体开裂钢绞线直接与地下水和土体接触容易受到腐蚀，锚索的耐久性较差。
（2）压力分散型锚索则是通过钢绞线将拉力传递给承压板，承压板对注浆体产生压力，以此产生锚固作用。
且考虑了注浆体抗压不抗拉的特性，提高了锚索耐久性。
3.优缺点对比。
压力分散型锚索相对于拉力集中型锚索的优点主要在于能够充分利用锚固长度内的地层强度，耐久性好。
其缺点有：施工工艺比较复杂，由于锚索有多个单元体，锚索的编制比较复杂，需要特别标注以区分不同长度的钢绞线，便于后续的张拉。
锚索的张拉工艺比较复杂，当支护结构出现较大偏移量时，由于各锚固单元自由段长度不同，自由段最短的锚固单元首先破坏，进而影响整个锚索的承载能力。
根据实际调查发现压力分散型锚索承压板处的注浆效果
较差，浆液中往往混有少量泥土，当达到一定强度后施加预应力会导致承压板附近的注浆体被压碎，影响锚索的支护能力。
4．锚索的优化选择
拉力型锚索和压力分散型锚索在结构改造、施工工艺等方面存在很大的差异，但各种锚索都有一定的使用范围，在优化选择锚索类型时应当参考以下几方面因素：
4.1锚索锚固的极限承载能力
由于土体性质的复杂和不确定性，目前锚固承载力理论计算结构与实际数据相差过大是导致锚索破坏的主要原因。
根据上述两种锚索工作原理看出，普通拉力型锚索设计时其理论计算承载力必然会大于实际锚索承载力，锚固长度越长，计算偏差越大，会给工程埋下安全隐患。
而压力分散型锚索理论计算更符合实际。
从经济合理、施工简便的角度在选择预应力锚索形式时一般优先选用拉力型锚索。
当不能满足承载力要求时，可以选用改进型的拉力型锚索如底端扩体型锚索、多段扩体型锚索。
4.2锚索的预应力损失影响
锚固工程中预应力损失是关系到锚固效果好坏的重要因素，通过对影响锚索预应力损失因素、损失机理分析可以有效减少预应力损失量，降低由预应力损失造成锚固工程安全隐患的风险。
4.3 外部环境条件
外部环境条件主要包括锚固工程周边的建筑物分布情况，地下水和交通情况。
4.4工程造价、施工设备等因素。
工程锚固的类型受到工程造价、施工设备等客观条件的限制，在设计中应该加以考虑。
5.结语
综上所述，各种锚索都有一定的使用范围，在选用锚索时，要根据实际的工程地质条件和周边环境等因素考虑支护形式，全面分析锚索的受力特点，正确选
择锚索类型，节约工程造价，确保工程安全。
参考文献：
1程良奎范景伦韩军等《岩土锚固》中国建筑工业出版社[M].2003
2刘玉堂袁培中《压力分散型锚索不宜作为永久性锚索》[J].岩土锚固工程，2008
作者简介：张明亮（1980－），男，本科，中国建筑第八工程局广西分公司，项目执行经理，工程师。
