教案《反馈放大电路》一、教学目标1. 让学生了解反馈放大电路的基本概念和原理。
2. 让学生掌握反馈放大电路的类型及其特点。
3. 让学生学会分析反馈放大电路的性能和应用。
二、教学内容1. 反馈放大电路的基本概念1.1 反馈放大电路的定义1.2 反馈放大电路的组成1.3 反馈放大电路的作用2. 反馈放大电路的原理2.1 电压反馈放大电路2.2 电流反馈放大电路2.3 串联反馈放大电路2.4 并联反馈放大电路3. 反馈放大电路的类型及特点3.1 电压反馈放大电路的特点3.2 电流反馈放大电路的特点3.3 串联反馈放大电路的特点3.4 并联反馈放大电路的特点4. 反馈放大电路的性能分析4.1 增益分析4.2 带宽分析4.3 输入输出电阻分析5. 反馈放大电路的应用5.1 放大器设计中的应用5.2 滤波器设计中的应用5.3 信号调节中的应用三、教学方法1. 采用讲授法，讲解反馈放大电路的基本概念、原理、类型及特点。
2. 采用案例分析法，分析反馈放大电路的性能和应用。
3. 采用互动教学法，引导学生积极参与讨论，提高课堂氛围。
四、教学准备1. 教案、PPT、教学视频等教学资源。
2. 实验室设备，如放大器、滤波器等。
五、教学评价1. 课堂问答：检查学生对反馈放大电路基本概念的理解。
2. 课后作业：布置相关习题，巩固学生对反馈放大电路的知识掌握。
3. 实验报告：评估学生在实验室实践中对反馈放大电路的应用能力。
教案《反馈放大电路》六、反馈放大电路的基本电路6.1 电压反馈放大电路6.2 电流反馈放大电路6.3 串联反馈放大电路6.4 并联反馈放大电路七、反馈放大电路的分析方法7.1 增益的计算7.2 带宽的计算7.3 输入输出电阻的计算八、反馈放大电路的设计与应用8.1 设计原则8.2 应用案例8.3 设计步骤九、反馈放大电路的性能优化9.1 增益的优化9.2 带宽的优化9.3 输入输出电阻的优化十、反馈放大电路的实验与验证10.1 实验目的10.2 实验原理10.3 实验步骤10.4 实验结果与分析通过本章的学习，学生将能够：了解并掌握反馈放大电路的基本电路形式；学会分析反馈放大电路的性能指标；掌握反馈放大电路的设计原则和应用方法；学会优化反馈放大电路的性能；通过实验验证反馈放大电路的工作原理和性能。

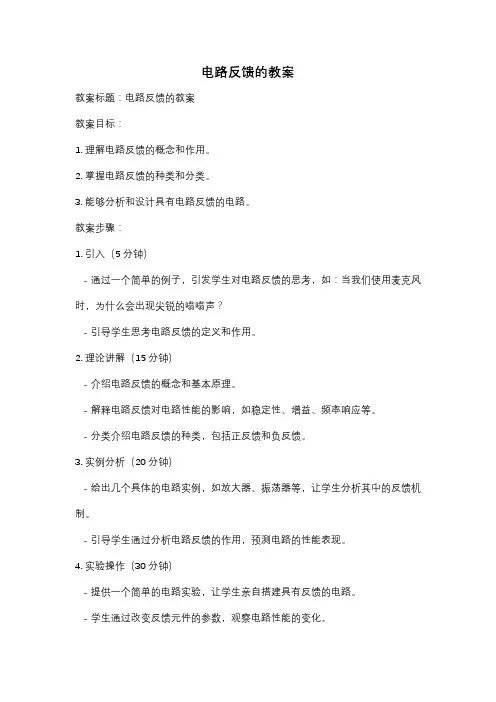

电路反馈的教案教案标题：电路反馈的教案教案目标：1. 理解电路反馈的概念和作用。
2. 掌握电路反馈的种类和分类。
3. 能够分析和设计具有电路反馈的电路。
教案步骤：1. 引入（5分钟）- 通过一个简单的例子，引发学生对电路反馈的思考，如：当我们使用麦克风时，为什么会出现尖锐的嗡嗡声？- 引导学生思考电路反馈的定义和作用。
2. 理论讲解（15分钟）- 介绍电路反馈的概念和基本原理。
- 解释电路反馈对电路性能的影响，如稳定性、增益、频率响应等。
- 分类介绍电路反馈的种类，包括正反馈和负反馈。
3. 实例分析（20分钟）- 给出几个具体的电路实例，如放大器、振荡器等，让学生分析其中的反馈机制。
- 引导学生通过分析电路反馈的作用，预测电路的性能表现。
4. 实验操作（30分钟）- 提供一个简单的电路实验，让学生亲自搭建具有反馈的电路。
- 学生通过改变反馈元件的参数，观察电路性能的变化。
- 引导学生总结实验结果，并讨论反馈对电路的影响。
5. 巩固练习（15分钟）- 提供一些练习题，让学生运用所学知识解决问题。
- 鼓励学生进行小组讨论，共同解决问题。
- 对学生的答案进行讲解和点评。
6. 总结（5分钟）- 总结电路反馈的重要性和应用。
- 强调学生在实际电路设计中要考虑反馈的影响。
- 鼓励学生进一步学习和探索电路反馈相关的知识。
教案评估：1. 参与度评估：观察学生在讲解和实验环节的参与度。
2. 知识掌握评估：通过练习题和讨论，检查学生对电路反馈的理解和应用能力。
3. 实验操作评估：观察学生在实验中的操作技能和实验结果的分析能力。
教案扩展：1. 深入研究不同类型的电路反馈，如正反馈和负反馈的特点和应用。
2. 探索电路反馈在各种电子设备中的具体应用，如放大器、滤波器、振荡器等。
3. 进一步研究电路反馈对电路性能的影响，如稳定性、失真、频率响应等方面的分析和优化方法。
教案《反馈放大电路》一、教学目标1. 知识与技能：（1）了解反馈放大电路的基本概念和作用；（2）掌握反馈放大电路的类型及其特点；（3）学会分析反馈放大电路的性能指标。
2. 过程与方法：（1）通过实例分析，培养学生的动手实践能力；（2）运用电路仿真软件，观察和分析反馈放大电路的动态响应；（3）学会运用反馈原理解决实际问题。
3. 情感态度与价值观：（1）培养学生对电子技术的兴趣和好奇心；（2）培养学生团队合作精神和自主学习能力；（3）使学生认识到反馈放大电路在现代科技领域的重要地位。
二、教学内容1. 反馈放大电路的基本概念（1）反馈放大电路的定义；（2）反馈放大电路的作用；（3）反馈放大电路的分类。
2. 电压反馈放大电路（1）电压反馈放大电路的组成；（2）电压反馈放大电路的特点；（3）电压反馈放大电路的应用。
3. 电流反馈放大电路（1）电流反馈放大电路的组成；（2）电流反馈放大电路的特点；（3）电流反馈放大电路的应用。
4. 负反馈放大电路（1）负反馈放大电路的组成；（2）负反馈放大电路的特点；（3）负反馈放大电路的应用。
5. 反馈放大电路的性能指标（1）增益；（2）带宽；（3）稳定性；（4）线性范围。
三、教学重点与难点1. 教学重点：（1）反馈放大电路的基本概念；（2）电压反馈放大电路、电流反馈放大电路和负反馈放大电路的特点及其应用；（3）反馈放大电路的性能指标。
2. 教学难点：（1）反馈放大电路的工作原理；（2）反馈放大电路性能指标的计算与分析。
四、教学方法1. 实例分析法：通过具体实例，让学生了解和掌握反馈放大电路的基本概念和作用；2. 仿真实验法：运用电路仿真软件，让学生直观地观察和分析反馈放大电路的动态响应；3. 讨论法：分组讨论，培养学生团队合作精神和自主学习能力；4. 讲授法：讲解反馈放大电路的相关理论知识，引导学生掌握重点内容。
五、教学过程1. 引入新课：通过讲解放大电路在现代科技领域的重要应用，引出反馈放大电路的概念；2. 讲解基本概念：介绍反馈放大电路的定义、作用和分类；3. 分析电压反馈放大电路：讲解电压反馈放大电路的组成、特点及应用；4. 分析电流反馈放大电路：讲解电流反馈放大电路的组成、特点及应用；5. 分析负反馈放大电路：讲解负反馈放大电路的组成、特点及应用；6. 讲解反馈放大电路的性能指标：介绍增益、带宽、稳定性和线性范围的概念及计算方法；7. 课堂练习：让学生运用所学知识分析实际问题；8. 总结与布置作业：总结本节课的主要内容，布置相关作业，巩固所学知识。

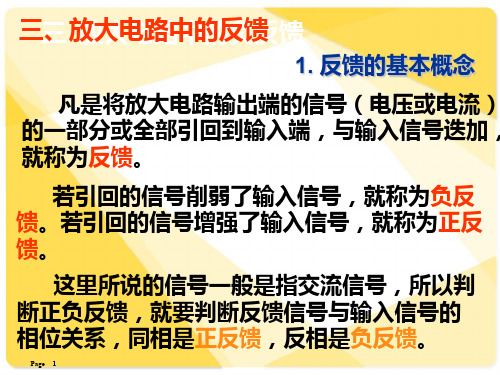

反馈电路详解第六章反馈放大电路第一节反馈的概念和分类1.反馈的基本概念2.负反馈放大电路的类型1.1反馈的基本概念●基本概念反馈是指把输出电压或输出电流的一部分或全部通过反馈网络，用一定的方式送回到放大电路的输入回路，以影响输入电量的过程。
1.2 反馈的基本类型●反馈的分类：（1）反馈产生的途径：内部反馈和外部反馈。
（2）反馈信号：直流反馈和交流反馈反馈信号中只含有直流分量的称为直流反馈，反馈信号中只含有交流分量的称为交流反馈。
（3）反馈的作用效果：负反馈与正反馈反馈信号X F送回到输入回路与原输入信号X I共同作用后，使净输入信号X ID比没有引入反馈时减小，有X ID=X I-X F,称这种反馈为负反馈；另一种是使净输入信号X ID比没有引入反馈时增加了，有X ID=X I-X F,称这种反馈为正反馈。
反馈极性的判定——瞬时极性法, 步骤：(1) 首先在基本放大器输入端设定一个递增(或递减)的净输入信号,(2) 在上述设定下, 推演出反馈信号的变化极性。
(3) 判定在反馈信号的影响下, 净输入信号的变化极性。
若该极性与前面设定的变化极性相反, 则为负反馈；若相同, 则为正反馈。
（4）反馈的信号取样的方式：电压反馈与电流反馈(a)电压反馈反馈信号是输出电压的一部分或全部，即反馈信号与输出电压成正比，称为电压反馈，(b)电流反馈如果反馈信号是输出电流的一部分或全部，即反馈信号与输出电流成正比，称为电流反馈，。
(c)判断是电压反馈还是电流反馈的方法判断是电压反馈还是电流反馈时，常用“输出短路法”，即假设负载短路（R L=0），使输出电压v o=0，看反馈信号是否还反馈信号还存在。
若存在，则说明反馈信号与输出电压成比例，是电压反馈；若反馈信号不存在了，则说明反馈信号不是与输出电压成比例，而是和输出电流成比例，是电流反馈。
判定方法之二——按电路结构判定：在交流通路中,若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上, 则为电压反馈；否则是电流反馈。
（5）按照反馈信号与输入信号的连接方式来分，有串联反馈与并联反馈(a).串联反馈在串联反馈中，反馈信号和输入信号是在输入端以电压方式求和的。
(b) 并联反馈判定方法1在并联反馈中，反馈信号和输入信号是在输入端以电流方式求和的。
判定方法2：对于交变分量而言, 若信号源的输出端和反馈网络的比较端接于同一个放大器件的同一个电极上, 则为并联反馈；否则, 为串联反馈。
1.3 反馈电路的组态反馈网络在放大电路输出端有电压和电流两种取样方式，在放大电路输入端有串联和并联两种求和方式，因此可以构成四种组态（或称类型）的负反馈放大电路，即电压串联负反馈；电压并联负反馈；电流串联负反馈；电流并联负反馈。
●电压串联负反馈放大电路反馈作用：电压负反馈的重要特点是具有稳定输出电压的作用。
电压负反馈放大电路具有较好的恒压输出特性。
●电压并联负反馈放大电路反馈作用:该电路也具有稳定输出电压的作用。
例如，当大小一定，由于负载电阻减小而使的大小下降时，该电路能自动进行调节过程。
为增强负反馈的效果，电压并联负反馈放大电路宜采用内限很大的信号源，即电流源或近似电流源。
综合电压并联负反馈放大电路的输入恒流与输出恒压的特性，可将其称为电流控制的电压源，或电流-电压变换器。
●电流串联负反馈放大电路反馈作用：电流负反馈的特点是维持输出电流基本恒定，例如，当V i一定，由于负载电阻R L变动（或b值下降）使输出电流减小时，引入负反馈后，电路将进行如下自动调整过程：由此说明电流负反馈具有近似于恒流的输出特性，即在V i不变（R s=0，V i=V s）的情况下，当R L 变化时，I o基本不变，放大电路的输出电阻趋于穷大。
因此，可将电流串联负反馈放大电路称为电压控制的电流源，或电压-电流变换器。
●电流并联负反馈放大电路反馈作用：电流并联负反馈放大电路可以稳定输出电流，也称为电流控制的电流源。
第二节 负反馈放大电路的计算方法【教学目的】掌握负反馈放大电路计算方法；【教学重点】负反馈放大电路增益的一般表达式及计算方法；【教学难点】负反馈放大电路增益的计算方法 【教学方法及手段】多媒体辅助教学； 【课外作业】6.6、 6.7、6.8 、 6.9 、 6.10 【学时分配】2学时 【自学内容】 【教学内容】1. 负反馈放大器的方框图2. 负反馈放大器的一般表达式3. 负反馈放大电路的基本放大电路4. 负反馈放大电路的基本放大电路的计算方法5. 深度负反馈条件下的近似计算2.1 负反馈放大器的方框图反馈放大器的方框图2.2 负反馈放大器的一般表达式定义： 开环放大倍数； 反馈系数； 叫闭环放大倍数。
因为 所以 （1+ ）是衡量反馈程度的重要指标。
负反馈放大电路所有性能的改善程度都与（1+）有关。
通常把 称为反馈深度。
2.2负反馈放大电路的基本放大电路1．画出反馈放大电路的小信号等效电路求r OF 的法则：如是电压反馈，则含放大电路的输出节点短路（即令 ）；如是电流反馈，则令放大电路的输出回路开路（令）。
r OF 体现了反馈网络对放大电路输入端的负载效应。
求r iF 的法则是，如是串联反馈，则令放大电路的输入回路开路（ ）；如是并联反馈，则令放大电路的输入节点对地短路（令 ）。
净输入X f反馈量输出量输入量＋基本放大电路AX o反馈网络FX i－i X ′'i oX X A ='o f X X F =i o f X X A =,'''ii f i i FAX X X X X +=+=FAA X X A i o f +==12．求反馈放大电路的增益（1）求开环增益及反馈系数由反馈放大电路的小信号等效电路求开环增益时，只要令反馈网络等效电路中的受控源即可。
这样处理符合从反馈放大电路中分离出基本放大电路（即开环状态）的原则：既去掉反馈的作用，同时又保留了反馈网络对基本放大电路输入和输出端的负载效应。
（2）由，求得2.3 深度负反馈条件下的近似计算 ● 近似计算的根据根据 和 的定义 ，在 中，若 ， 则 即 所以有此式表明，当 时，反馈信号 与输入信号 相差甚微，净输入信号 甚小，因而有对于串联负反馈有 （虚短）， ；对于并联负反馈有 、， （虚断）。
利用“虚短”、“虚断”的概念可以以快速方便地估算出负反馈放大电路的闭环增益 或闭环电压增益 。
● 近似计算的方法1．判别反馈类型，正确识别并画出反馈网络。
注意电压取样时不要把直接并在输出口的电阻计入反馈网络；电流求和时不要把并在输入口的电阻计入反馈网络。
2．在反馈网络输入口标出反馈信号：电压求和为开路电压fv ，电流求和时为短路电流f i，再由反馈网络求出反馈系数F 。
要注意标f v时在反馈网络入口标上正下负；标fi 时必须在反馈网络入口以上端流入为参考方向。
3．求闭环增益 ，注意不同的反馈类型f A 的量纲不同。
4．由fA 求闭环源电压增益vsfA 。
电压取样电压求和时：s f vsf v v A A 0==电压取样电流求和时：00f vsf s s s s A v vA v i R R ===电流取样电压求和时：00L vsff Ls sv i R A A R v v ''⋅'===F A f 1≈电流取样电流求和时：00f LLvsfs s s sA Rv i RAv i R R'''⋅===⋅其中：0i'是输出管的管端输出电流，即取样电流。
L R'是取样电流0i'过的输出负载电阻。
第三节负反馈对放大电路性能的影响及负反馈放大电路的稳定性问题【教学目的】正确理解负反馈对放大电路性能的改善和影响；正确理解判别负反馈放大电路稳定性的分析方法和自激振荡的消除方法【教学重点】负反馈对放大电路性能的影响；【教学难点】负反馈对放大电路输入电阻和输出电阻等性能的影响；【教学方法及手段】多媒体辅助教学；【课外作业】 6.11【学时分配】 2学时；【自学内容】【教学内容】1.负反馈对放大电路的增益稳定性、通频带、非线性失真、输入电阻和输出电阻等性能的影响2.产生自激振荡的原因3.负反馈放大电路稳定性的定性分析4.反馈放大电路稳定性的判断5.负反馈放大电路中自激振荡的消除方法3.1 负反馈对放大电路性能的影响●负反馈可提高增益的稳定性即闭环增益几乎仅决定于反馈网络，而反馈网络通常由性能比较稳定的无源线性元件（如R、C等）组成，因而闭环增益是比较稳定的。
●负反馈可扩展通频带既然负反馈具有稳定闭环增益的作用，即引入负反馈后，由于各种原因引起的增益的变化都将减小，当然信号频率的变化引起的增益的变化也将减小。
即扩展了通频带。
●负反馈可减小非线性失真负反馈能减小反馈环内产生的非线性失真，如输入信号本身就存在失真，负反馈则无能为力。
●负反馈能抑制反馈环内的噪声和干扰若噪声或干扰来自反馈环外，则加负反馈也无济无事。
●负反馈对放大电路输入电阻的影响负反馈对输入电阻的影响取决于反馈网络与基本放大电路在输入回路的连接方式，◆串联负反馈使输入电阻增大引入串联负反馈后，输入电阻R if是开环输入电阻R i的（1+ ）倍。
◆并联负反馈使输入电阻减小引入并联负反馈后，闭环输入电阻是开环输入电阻的1/(1+ )倍。
●负反馈对放大电路输出电阻的影响◆电压负反馈使输出电阻减小电压负反馈取样于输出电压，又能维持输出电压稳定，即是说，输入信号一定时，电压负反馈的输出趋于一恒压源，其输出电阻很小。
有电压负反馈时的闭环输出电阻为无反馈时开环输出电阻的1/(1+ )①。
反馈愈深，R of愈小。
◆电流负反馈使输出电阻增加电流反馈取样于输出电流，能维持输出电流稳定，就是说，输入信号一定时，电流负反馈的输出趋于一恒流源，其输出电阻很大。
有电流负反馈时的闭环输出电阻为无反馈时开环输出电阻的1/(1+)倍。
反馈愈深，R of愈大。
3.2 放大电路中引入负反馈的一般原则●为了稳定静态工作点，应到入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。
●要求提高输入电阻或信号源内阻较小时，应引入串联负反馈；要求降低输入电阻或信号源内阻较大时，应引入并联反馈。
●根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。
若负载要求提供稳定的电压信号（输出电阻小），则应引入电压负反馈；若负载要求提供稳定的电流信号，输出电阻大，则应引入电流负反馈。
●在需要进行信号变换时，应根据四种类型的负反馈放大电路的功能选择合适的组态。
例如，要求实现电流——电压信号的转换时，应在放大电路中引入电压并联负反馈等。
负反馈对放大电路性能的影响只局限于反馈环内，反馈回路未包括的部分并不适用。
