微机原理与接口技术(楼顺天编着)课后第八章习题答案

第5章 总线及其形成1. 微处理器的外部结构表现为 数量有限的输入输出引脚 ，它们构成了微处理器级总线。

2. 微处理器级总线经过形成电路之后形成了 系统级总线 。

3. 简述总线的定义及在计算机系统中采用标准化总线的优点。

答：总线是计算机系统中模块（或子系统）之间传输数据、地址和控制信号的公共通道，它是一组公用导线，是计算机系统的重要组成部分。

采用标准化总线的优点是：1) 简化软、硬件设计。

2) 简化系统结构。

3) 易于系统扩展。

4) 便于系统更新。

5) 便于调试和维修。

4. 在微型计算机应用系统中，按功能层次可以把总线分成哪几类。

答：在微型计算机应用系统中，按功能层次可以把总线分成：片内总线、元件级总线、系统总线和通信总线。

5. 简述RESET 信号的有效形式和系统复位后的启动地址。

答：RESET 为系统复位信号，高电平有效，其有效信号至少要保持四个时钟周期，且复位信号上升沿要与CLK 下降沿同步。

系统复位后的启动地址为0FFFF0H 。

即：（CS ）=0FFFFH ，（IP ）=0000H 。

6. 8086 CPU 的IO M/信号在访问存储器时为 高 电平，访问I/O 端口时为 低 电平。

7. 在8086系统总线结构中，为什么要有地址锁存器？答：8086CPU 有20条地址线和16条数据线，为了减少引脚，采用了分时复用，共占了20条引脚。

这20条引脚在总线周期的T1状态输出地址。

为了使地址信息在总线周期的其他T 状态仍保持有效，总线控制逻辑必须有一个地址锁存器，把T1状态输出的20位地址信息进行锁存。

8. 根据传送信息的种类不同，系统总线分为 数据总线 、 地址总线 和 控制总线 。

9. 三态逻辑电路输出信号的三个状态是 高电平 、 低电平 和 高阻态 。

10. 在8086的基本读总线周期中，在1T 状态开始输出有效的ALE 信号；在2T 状态开始输出低电平的RD 信号，相应的DEN 为__低__电平，R DT/为__低__电平；引脚AD 15 ~ AD 0上在1T 状态期间给出地址信息，在4T 状态完成数据的读入。

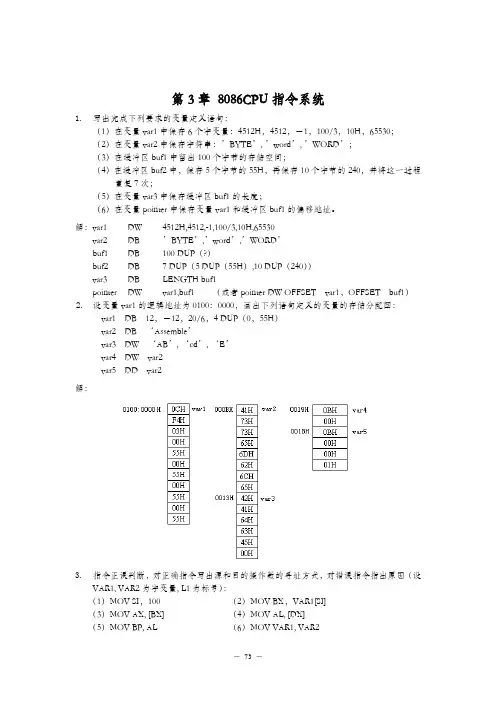

第3章8086CPU指令系统1.写出完成下列要求的变量定义语句：（1）在变量var1中保存6个字变量：4512H，4512，－1，100/3，10H，65530；（2）在变量var2中保存字符串：’BYTE’, ’word’, ’WORD’；（3）在缓冲区buf1中留出100个字节的存储空间；（4）在缓冲区buf2中，保存5个字节的55H，再保存10个字节的240，并将这一过程重复7次；（5）在变量var3中保存缓冲区buf1的长度；（6）在变量pointer中保存变量var1和缓冲区buf1的偏移地址。

解：var1 DW 4512H,4512,-1,100/3,10H,65530var2 DB ’BYTE’,’word’,’WORD’buf1 DB 100 DUP（?）buf2 DB 7 DUP（5 DUP（55H）,10 DUP（240））var3 DB LENGTH buf1pointer DW var1,buf1 （或者pointer DW OFFSET var1，OFFSET buf1）2.设变量var1的逻辑地址为0100：0000，画出下列语句定义的变量的存储分配图：var1 DB 12，－12，20/6，4 DUP（0，55H）var2 DB ‘Assemble’var3 DW ‘AB’, ‘cd’, ‘E’var4 DW var2var5 DD var2解：3.指令正误判断，对正确指令写出源和目的操作数的寻址方式，对错误指令指出原因（设VAR1, VAR2为字变量, L1为标号）：（1）MOV SI，100 （2）MOV BX，VAR1[SI]（3）MOV AX, [BX] （4）MOV AL, [DX]（5）MOV BP, AL （6）MOV VAR1, VAR2（7）MOV CS, AX （8）MOV DS, 0100H（9）MOV [BX][SI], 1 （10）MOV AX, VAR1+VAR2（11）ADD AX, LENGTH VAR1 （12）OR BL, TYPE VAR2（13）SUB [DI], 78H （14）MOVS VAR1, VAR2（15）PUSH 100H （16）POP CS（17）XCHG AX, ES （18）MOV DS, CS（19）JMP L1+5 （20）DIV AX, 10（21）SHL BL, 2 （22）MOV AL, 15+23（23）MUL CX （24）XCHG CL, [SI]（25）ADC CS:[0100], AH （26）SBB VAR1－5,154解：（1）MOV SI,100 正确。

第一章1.1 解：五代，详细见书1.2 解：微型计算机：以大规模、超大规模集成电路为主要部件，以集成了计算机主要部件——控制器和运算器的微处理器为核心，所构造出的计算机系统 。

PC机：PC（Personal Computer）机就是面向个人单独使用的一类微机 。

单片机：用于控制的微处理器芯片，内部除CPU外还集成了计算机的其他一些主要部件，如：ROM、RAM、定时器、并行接口、串行接口，有的芯片还集成了A/D、D/A转换电路等。

数字信号处理器DSP：主要面向大流量数字信号的实时处理，在宿主系统中充当数据处理中心，在网络通信、多媒体应用等领域正得到越来越多的应用1.3 解：微机主要有存储器、I/O设备和I/O接口、CPU、系统总线、操作系统和应用软件组成，各部分功能如下：CPU：统一协调和控制系统中的各个部件系统总线：传送信息存储器：存放程序和数据I/O设备：实现微机的输入输出功能I/O接口：I/O设备与CPU的桥梁操作系统：管理系统所有的软硬件资源1.4 解：系统总线：传递信息的一组公用导线，CPU通过它们与存储器和I/O设备进行信息交换 。

好处：组态灵活、扩展方便三组信号线：数据总线、地址总线和控制总线 。

其使用特点是：在某一时刻，只能由一个总线主控设备来控制系统总线，只能有一个发送者向总线发送信号；但可以有多个设备从总线上同时获得信号。

1.5解：（1）用于数值计算、数据处理及信息管理方向。

采用通用微机，要求有较快的工作速度、较高的运算精度、较大的内存容量和较完备的输入输出设备，为用户提供方便友好的操作界面和简便快捷的维护、扩充手段。

（2）用于过程控制及嵌人应用方向。

采用控制类微机，要求能抵抗各种干扰、适应现场的恶劣环境、确保长时间稳定地工作，要求其实时性要好、强调其体积要小、便携式应用强调其省电。

1.6 解：11.7 解：I/O通道：位于CPU和设备控制器之间，其目的是承担一些原来由CPU处理的I/O任务，从而把CPU从繁杂的I/O任务中解脱出来。

微机原理与接口技术部分习题参考解答第一章2. 第3项任务，根据状态标志位的状态决定转移方向。

3. 程序存储是将要执行的程序的全部指令存储到存储器中，程序控制指程序开始执行后，通过指令流控制数据或计算机，完成设定的任务。

4. 分BIU 总线接口部件和EI执行部件两大部件，其中总线接口部件BIU负责取指令和数据，执行部件EI负责执行指令及运算。

在执行一条指令的同时可以取下一条指令，重叠运行，速度快。

5. 有6个状态标志，分别为进位标志CF、溢出标志OF、零标志ZF、奇偶标志PF、负标志SF、辅助进位标志AF。

3个控制标志分别为中断允许标志IF、单步标志TF、方向标志DF。

标志位的内容可以通过标志位操作指令来操作，例如CLC指令清除进位位，即使CF=0，STC指令使CF=1，CLI指令使IF=0，禁止中断,STI指令使IF=1，允许中断。

还可以通过LAHF指令取来标识寄存器的内容修改后用SAHF指令送回去。

也可以用PUSHF/POPF指令来修改标志寄存器的内容。

6. 实模式下分段靠4个段寄存器实现。

段寄存器中的值就是段地址，当偏移地址为0时的段地址+偏移地址就是该段的起始地址。

物理地址是由段地址左移4位后与偏移地址相加形成的20位地址。

7. 说法不一定正确。

对顺序执行指令的计算机是对的。

对重叠或流水线的计算机就不对了。

例如对8086CPU，由于采用了取指令与执行指令的一次重叠，尽管执行一条指令的总时间并没有变化，但连续执行n条指令时，总的时间会大大缩短，可以简单的比喻成总时间为原时间的二分之一，快了一倍。

8. 引入流水线后，执行一条指令的总时间并没有变化。

9. 高速缓存的目的是提高存储器的速度，进而提高了CPU的速度。

虚拟存储器的目的是为了给程序员或程序一个大的存储或运行空间。

10。

8086采用总线接口部件BIU与执行部件EU分开提高了速度，286将8086的BIU进一步分成3个部件，提高了并行性。

386在286基础上进一步增加成6个逻辑部件，实现多条指令重叠，进一步提高了速度，486采用硬组合逻辑控制器，同时采用内嵌高速缓存，提高速度。

微机原理、汇编与接口技术第八章习题答案8.1端口地址为380H~383H 4个A端口基本输入、B端口基本输出的方式控制字为90H，方式控制字寄存器的端口地址为383H。

初始化程序段如下：MOV AL, 90HMOV DX, 383HOUT DX, AL8.2MOV DX, 383HMOV AL, 80H ；3个端口基本输出的方式控制字80HOUT DX, ALMOV AL, 0EH ；PC7置“0”的置位/复位字0EHOUT DX, ALMOV AL, 9 ；PC4置“1”的置位/复位字09HOUT DX, AL8.3stack segment stack 'stack'dw 32 dup(0)stack endsdata segmentBUF DB 0data endscode segmentstart pro farassume ss: stack, cs: code, ds: datapush dssub ax,axpush axMOV ES,AX ；ES为中断向量表的段地址 0000Hmov ax,datamov ds,axMOV DX,383H ；A端口方式1输入MOV AL,0B0HOUT DX,ALMOV AL,9 ；PC4置1，允许A端口中断OUT DX,ALMOV AX,SEG IS8255 ；填写中断向量表MOV ES:01C6H,AXMOV AX,OFFSET IS8255MOV ES:1C4H,AXMOV DX,380H ；A端口的端口地址送DXIN AL,0A1H ；修改中断屏蔽字，允许IQR9中断IND AL,0FDHOUT 0A1H,ALJMP $IN AL,0A1H ；恢复中断屏蔽字，禁止IRQ9中断OR AL,02HOUT 0A1H,ALretIS8255: IN AL,DX ；读键值MOV BUF,AL ；存键值MOV AL,61H ；指定EOI命令OUT 0A0H,ALMOV AL,62HOUT 20H,ALPOP AX ；修改返址INC AXINC AXPUSH AXIRETstart endpcode endsend start8.4控制程序的框图stack segment stack 'stack'dw 32 dup(0)stack endsdata segmentBUF DB 00H, 10H, 10H, 10H ；SEGPT表中位移量为10H处的显示代码为全灭SEGPT DB 40H, 79H, 24H, 30H, 19H, 12H, 2,78HDB 0, 18H, 8, 3, 46H, 21H, 6, 0EH, 7FHKYTBL DB 17H, 27H, 2BH，2DH, 47H, 4BH, 4DH, 87H, 8BHDB 8DH, 8EH, 4EH, 2EH, 1EH, 1DH, 1BHdata endscode segmentstart proc farassume ss: stack, cs: cods, ds: datapush dssub ax, axpush axmov ax, datamov ds, axMOV DX, 383HMOV AL, 81H ；A口基本I/O出、PC H出、PC L入MOV DX, ALMOV DI, 0 ；存键入数的指针DISUP: MOV AH, 88H ；位选值, 从PC H输出, 1位为0, 3位为1 MOV BX, 0DISUP1: MOV CL, BUF [BX] ；取一个显示数XOR AL, ALMOV CH, AL ；将显示数扩展为16位MOV DX, 382HOUT DX, AL ；关显示，七段显示器的共阴极为高电平MOV SI, OFFSET SEGPT ；七段显示代码表的偏移首地址ADD SI, CX ；求得显示数的显示代码的偏移地址MOV AL, [SI] ；取显示代码MOV DX, 380H ；输出显示代码到A口OUT DX, ALMOV AL, AHMOV DX, 382H ；输出显示数位到C口（PC H）OUT DX, ALCALL D1MS ；1ms延时CMP AH, 11H ；是最低数位吗？JE DECKY ；是，转键盘扫描和键译码程序INC BX ；否，指向下一位数的存储地址ROR AH, 1 ；移到下一个数位JMP DISUP1DECKY: MOV AL, 7FHMOV DX, 380HOUT DX, AL ；关显示，七段显示器的七段均为低电平MOV AL, 0F0HMOV DX, 382HOUT DX, AL ；输出，使所有行线为低电平IN AL, DX ；读入键盘列数据AND AL, 0FH ；屏蔽无用位(D7~D4)CMP AL, 0FH ；有键按下吗？JE DISUP ；无键按下，返回显示程序CALL D20MS ；有键按下延时20ms，消除键抖动MOV CX, 4 ；行计数器MOV AH, 10HDECKY1: MOV AL, AHOUT DX, AL ；设置选择的行为低电平IN AL, DX ；输入列数据AND AL, 0F0H ；屏蔽无用位CMP AL, 0F0H ；该行有键按下吗？JNE DECKY2 ；有，转键译码SHL AH, 1 ；无，扫描下一行LOOP DECKY1 ；所有行扫描完成了？否，扫描下一行JMP DISUP ；是，转显示DECKY2: OR AL, AH ；行和列数值合并为键码MOV BX, 0DECKY3: CMP AL, KYTBL [BX] ；查键码表，找到按键吗？JE DECKY4 ；找到按键转DECKY4INC BX ；没找到JMP DECKY3 ；循环查找DECKY4: MOV BUF [DI], BL ；存按键INC DICMP DI, 4 ；存满4位键入数吗？JNE DECKY5 ；未存满，不修改指针MOV DI, 0 ；已存4位，修改指针DECKY5: IN AL, DX ；检测键释放AND AL, 0FHCMP AL, 0FHJNE DECKY5 ；直到键释放CALL D20MS ；消去键释放时的抖动等待20msJMP DISUPretstart endpD1MS PROC ；延时1ms子程序┇RETD1MS ENDPD20MS PROC ；延时20ms子程序┇RETD20MS ENDPcode endsend start8.5stack segment stack 'stack'dw 32 dup(0)stack endscode segmentstart proc farassume ss: stack, cs: codspush dssub ax, axpush axmov ax, datamov ds, axMOV DX, 383HMOV AL, 90H ；A口方式0入，B口和C口方式0出OUT DX, ALMOV DX, 380HIN AL, DX ；从A口读入原码AND AL, AL ；判原码的符号JNS DN ；为正去DNAND AL, 7FH ；为负，取其绝对值MOV DX, 382HOUT DX, AL ；绝对值从C口输出NEG AL ；将负数的绝对值求补DEC DXOUT DX, AL ；负数的补码从B口输出RETDN： INC DX ；正数直接从B口和C口输出OUT DX, ALINC DXOUT DX, ALretstart endpcode endsend start8.68.7设端口地址为380H~383H。

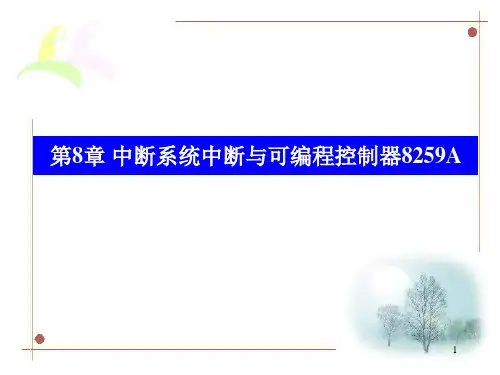

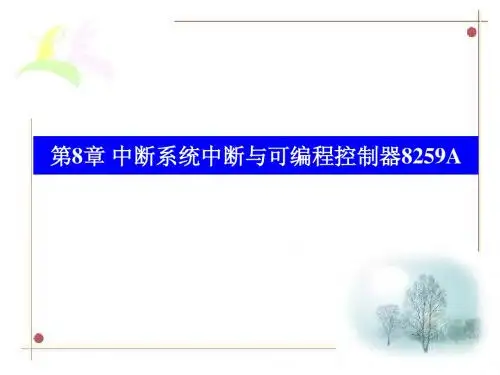

微机原理与接口技术(楼顺天第二版)习题解答第8章中断系统与可编程中断控制器8259A8、1答:(1)非屏蔽,可屏蔽;(2)IF=1,完成当前总线操作,执行完当前指令;(3)电平触发,边沿触发;(4)7,22;(5)IN3,12CH。

8、2 答:(1)A; (2)C; (3)C; (4)A; (5)A;(6)D; (7)B; (8)B; (9)C。

8、3答:在CPU执行程序的过程中,由于某个事件的发生,CPU暂停当前正在执行的程序,转去执行处理该事件的一个中断服务程序,待中断服务程序执行完成后,CPU再返回到原被中断的程序继续执行。

这个过程称为中断。

8086微机系统中有3种中断:1)外部可屏蔽中断。

2)外部不可屏蔽中断。

3)内部中断其中,内部中断又分5种,分别为:除法错中断,单步中断,断点中断,溢出中断以及INT N软件中断。

8、4 答:通常用若干位二进制编码来给中断源编号,该编号称为中断类型号。

8086微处理器用8位二进制码表示一个中断类型,有256个不同的中断。

这些中断可以划分为内部中断、外部不可屏蔽中断、外部可屏蔽中断三类。

用处:使CPU识别中断源,从而能正确地转向该中断源对应的中断服务程序入口。

8、5 答:微处理器在处理低级别中断的过程中,如果出现了级别高的中断请求,微处理器停止执行低级中断的处理程序而去优先处理高级中断,等高级中断处理完毕后,再接着执行低级的未处理完的程序,这种中断处理方式成为中断嵌套。

使用中断嵌套的好处就是能够提高中断响应的实时性。

对于某些对实时性要求较高的操作,必须赋予较高的优先级与采取中断嵌套的方式,才能保证系统能够及时响应该中断请求。

对于可屏蔽中断,实现中断嵌套的条件有:(1)微处理器处于中断允许状态(IF=1)(2)中断请求的优先级高于正在执行的中断处理程序的优先级。

(3)中断请求未被8259屏蔽。

(4)没有不可屏蔽中断请求与总线请求。

8、6 答:中断向量为每个中断服务子程序的入口地址,为32位(16位的偏移地址与16位的段地址),在中断向量表中占用4个地址单元。

第八章1. 8253芯片有哪几个计数通道？每个计数通道可工作于哪几种工作方式？这些操作方式的主要特点是什么？答：8253内部包含3个完全相同的计数器/定时器通道，即0～2计数通道，对3个通道的操作完全是独立的。

8253的每个通道都有6种不同的工作方式。

方式0——计数结束中断方式：当对8253的任一个通道写入控制字，并选定工作于方式0时，该通道的输出端OUT立即变为低电平。

要使8253能够进行计数，门控信号GATE 必须为高电平。

经过n十1个脉冲后，计数器减为0，这时OUT引脚由低电平变成高电平。

OUT引脚上的高电平信号，一直保持到对该计数器装入新的计数值，或设置新的工作方式为止。

在计数的过程中，如果GATE变为低电平，则暂停减1计数，计数器保持GATE有效时的值不变，OUT仍为低电平。

待GATE回到高电平后，又继续往下计数。

方式1——可编程单稳态输出方式：当CPU用控制字设定某计数器工作于方式1时，该计数器的输出OUT立即变为高电平。

GATE出现一个上升沿后，在下一个时钟脉冲的下降沿，将n装入计数器的执行部件，同时，输出端OUT由高电平向低电平跳变。

当计数器的值减为零时，输出端OUT产生由低到高的正跳变，在OUT引脚上得到一个n个时钟宽度的负单脉冲。

在计数过程中，若GATE产生负跳变，不会影响计数过程的进行。

但若在计数器回零前，GATE又产生从低到高的正跳变，则8253又将初值n装入计数器执行部件，重新开始计数，其结果会使输出的单脉冲宽度加宽。

方式2——比率发生器：当对某一计数通道写入控制字，选定工作方式2时，OUT端输出高电平。

如果GATE为高电平，则在写入计数值后的下一个时钟脉冲时，将计数值装入执行部件，此后，计数器随着时钟脉冲的输入而递减计数。

当计数值减为1时，OUT端由高电乎变为低电平，待计数器的值减为0时，OUT引脚又回到高电平，即低电平的持续时间等于一个输入时钟周期。

与此同时，还将计数初值重新装入计数器，开始一个新的计数过程，并由此循环计数。

第一章课后习题1.1 把下列十进制数转换成二进制数、八进制数、十六进制数。

① 16.25 ② 35.75 ③ 123.875 ④ 97/1281.2 把下列二进制数转换成十进制数。

① 10101.01 ② 11001.0011 ③ 111.01 ④ 1010.11.3 把下列八进制数转换成十进制数和二进制数。

① 756.07 ② 63.73 ③ 35.6 ④ 323.451.4 把下列十六进制数转换成十进制数。

① A7.8 ② 9AD.BD ③ B7C.8D ④ 1EC1.5 求下列带符号十进制数的8位补码。

① +127 ②－1 ③－0 ④ -1281.6 求下列带符号十进制数的16位补码。

① +355 ②－11.7 计算机分那几类？各有什么特点？1.8 简述微处理器、微计算机及微计算机系统三个术语的内涵。

1.9 80X86微处理器有几代？各代的名称是什么？1.10 你知道现在的微型机可以配备哪些外部设备？1.11 微型机的运算速度与CPU的工作频率有关吗？1.12 字长与计算机的什么性能有关？习题一参考答案1.1 ① 16.25D=10000.01B=20.2Q=10.4H② 35.75D=100011.11B=43.6Q=23.CH③ 123.875D=1111011.111B=173.7Q=7B.EH④ 97/128D=64/123+32/128+1/128=0.1100001B=0.604Q=0.C2H1.2 ① 10101.01B=21.25D ② 11001.0011B=25.1875D③ 111.01B=7.25D ④ 1010.1B=10.5D1.3 ① 756.07Q=111101110.000111B=494.109D ②63.73Q=110011.111011B=51.922D③ 35.6Q=11101.110B=29.75D ④323.45Q=11010011.100101B=211.578D1.4 ① A7.8H=167.5D ② 9AD.BDH=2477.738D③ B7C.8D=2940.551D ④ 1ECH=492D1.5 ① [+127]补=01111111 ② [－1]补= 11111111③ [－0]补=00000000 ④[-128]补=100000001.6 ① [+355]补= 0000000101100011 ② [－1]补= 1111 1111 1111 11111.7 答：传统上分为三类：大型主机、小型机、微型机。

第八章作业参考答案1.A/D和D/A转换器在计算机应用系统中起什么作用？答：在计算机应用系统中使用A/D转换器能把外部的模拟信号转换成数字信号输入计算机；使用D/A转换器能把计算机输出的数字信号转换成模拟信号，控制外部的执行机构。

2．A/D、D/A转换器的分辨率和精度有什么区别？答：分辨率是指转换器变化1位数字量时，对应模拟量的变化值。

精度分绝对精度与相对精度，指某种条件下的理论值与实际值的差异。

3. 设DAC0832端口地址为PORTDA，编写程序要求输出周期性的方波、锯齿波和三角波。

方波的参考程序：MOV DX, PORTDAAA: MOV AL, 0FFHOUT DX, ALCALL DELAYMOV AL, 00HOUT DX, ALCALL DELAYJMP AA锯齿波的参考程序：MOV DX, PORTDAMOV AL, 00HAA: OUT DX, ALINC ALJMP AA三角波的参考程序：MOV DX, PORTDAMOV AL, 00HUP: OUT DX, ALINC ALJNZ UPMOV AL, 0FEHDOWN:OUT DX, ALDEC ALJNZ DOWNJMP UP4．设260H端口接了一片8位D/A，满量程输出为-5V~+5V，运行了下列程序后，将输出何种波形？输出幅度是多少？频率约为多少？（注：D1MS是一个延时1ms的子程序）MOV DX，260HMOV AL，AL，00HLOP1：OUT DX，ALCALL D1MSINC ALJNZ LOP1DEC ALLOP2：DEC ALOUT DX，ALCALL D1MSJNZ LOP2JMP LOP1解：程序运行后产生：三角波；输出波形的幅值变化范围：-5V~+5V；频率约为：2HZ。

5．有1个16通道的8位A/D 接口电路，占用I/O 地址260H~26FH ，启动转换后10us 即可读入转换结果，试编写16个通道循环采样一次的程序。

微机原理与接口技术楼顺天周佳社编著科学微机原理与接口技术楼顺天周佳社编著科学 2006 年习题解答因时间紧，习题解答由局部教师提供，还没有经过仔细校对，肯定有不少错误，请各位指正。

另外，习题有多种解法，答案不唯一，仅供参考。

1第1 章数制与码制1.将以下十进制数转换成二进制数：〔1〕58；〔2〕67.625;〔3〕5721;解：〔1〕 58D = 0011 1010B〔2〕 67.625D = 0100 0011.1010B〔3〕 5721D = 0001 0110 0101 1001B2.将二进制数变换成十六进制数：〔1〕1001 0101B；〔2〕11 0100 1011B；〔3〕1111 1111 1111 1101B；〔4〕0100 0000 10101B；〔5〕0111 1111B；〔6〕0100 0000 0001B 解：〔1〕1001 0101B = 95H〔2〕11 0100 1011B = 34BH〔3〕1111 1111 1111 1101B = FFFDH〔4〕0 1000 0001 0101B = 815H〔5〕0111 1111B = 7FH〔6〕0100 0000 0001B = 401H3.将十六进制数变换成二进制数和十进制数：〔1〕78H；〔2〕0A6H；〔3〕1000H；〔4〕0FFFFH解：〔1〕78H = 120D = 0111 1000B〔2〕0A6H = 166D = 1010 0110B〔3〕1000H = 4096D = 0001 0000 0000 0000H〔4〕0FFFFH = 65535D = 1111 1111 1111 1111B4.将以下十进制数转换成十六进制数：〔1〕39；〔2〕299.34375；〔3〕54.5625解：〔1〕39D = 27H〔2〕299.34375D = 12B.58H〔3〕54.5625D = 36.9H5.将以下二进制数转换成十进制数：〔1〕10110.101B；〔2〕10010010.001B；〔3〕11010.1101B解：〔1〕10110.101B = 22.625D2〔2〕10010010.001B = 146.125D〔3〕11010.1101B = 26.8125D6.计算〔按原进制运算〕：〔1〕10001101B＋11010B；〔2〕10111B＋11100101B；〔3〕1011110B－1110B；〔4〕124AH＋78FH；〔5〕5673H＋123H；〔6〕1000H－F5CH；解：〔1〕10100111B〔2〕 11111100B〔3〕1010000B〔4〕19D9H〔5〕5796H〔6〕A4H7. a=1011B, b=11001B, c=100110B, 按二进制完成以下运算，并用十进制运算检查计算结果：〔1〕a+b; 〔2〕c-a-b; 〔3〕a×b; 〔4〕c÷b解：a=1011B=11Db=11001B=25Dc=100110B =38D〔1〕100100B = 36D〔2〕10B= 2D〔3〕1 0001 0011B=275D〔4〕1B 余 1101B= 13D8. a=00111000B, b=11000111B, 计算以下逻辑运算：〔1〕a AND b; 〔2〕a OR b; 〔3〕a XOR b; 〔4〕NOT a解：〔1〕00000000B〔2〕11111111B〔3〕11111111B〔4〕11000111B9. 设机器字长为 8 位，写出以下各数的原码和补码：〔1〕+1010101B;〔2〕-1010101B;〔3〕+1111111B;〔4〕-1111111B;〔5〕+1000000B;〔6〕-1000000B解：〔1〕原 01010101B 补 01010101B〔2〕原 11010101B 补 10101011B3〔3〕原 01111111B 补 01111111B〔4〕原 11111111B 补 10000001B〔5〕原 01000000B 补 01000000B〔6〕原 11000000B 补 11000000B10. 写出以下十进制数的二进制补码表示〔设机器字长为 8 位〕：〔1〕15；〔2〕－1；〔3〕117；〔4〕0；〔4〕－15；〔5〕127；〔6〕－128；〔7〕80解：〔1〕〔00001111B〕补〔2〕〔11111111B〕补〔3〕〔01110101B〕补〔4〕〔00000000B〕补〔5〕〔11110001B〕补〔6〕〔01111111B〕补〔7〕〔10000000B〕补〔8〕〔01010000B〕补11.设机器字长为 8 位，先将以下各数表示成二进制补码，然后按补码进展运算，并用十进制数运算进展检验：〔1〕87－73；〔2〕87＋〔－73〕；〔3〕87－〔－73〕；〔4〕〔－87〕＋73；〔5〕〔－87〕－73；〔6〕〔－87〕－〔－73〕；解：〔1〕1110B=14D〔2〕00001110B 进位舍弃〔3〕10100000B=-96D溢出〔4〕11110010B=-14D〔5〕01100000B=96D 溢出〔6〕11110010B=-14D12. a,b,c,d 为二进制补码：a=00110010B, b=01001010B, c=11101001B, d=10111010B,计算：〔1〕a+b;〔2〕a+c;〔3〕c+b;〔4〕c+d;〔5〕a-b;〔6〕c-a;〔7〕d-c;〔8〕a+d-c解：〔1〕01111100B4〔2〕00011011B〔3〕00110011B〔4〕10100011B〔5〕11101000B〔6〕10110111B〔7〕11010001B〔8〕11B13.设以下四组为 8 位二进制补码表示的十六进制数，计算 a+b 和 a-b，并判断其结果是否溢出：〔1〕a=37H, b=57H;〔2〕a=0B7H, b=0D7H;〔3〕a=0F7H, b=0D7H; 〔4〕a=37H, b=0C7H解：〔1〕a+b=8EH 溢出,a-b=E0H 未溢出〔2〕8EH 未溢出,E0H 未溢出〔3〕CEH 未溢出,20H 未溢出〔4〕FEH 未溢出 70H 未溢出14. 求以下组合 BCD 数的二进制和十六进制表示形式：〔1〕3251〔2〕12907〔3〕2006解：〔1〕0011 0010 0101 0001B = 3251H〔2〕0001 0010 1001 0111B = 12907H〔3〕0010 0000 0000 0110B = 2006H15. 将以下算式中的十进制数表示成组合 BCD 码进展运算，并用加 6/减 6 修正其结果：〔1〕38＋42；〔2〕56＋77；〔3〕99＋88；〔4〕34＋69；〔5〕38－42；〔6〕77－56；〔7〕15－76；〔8〕89－23解：〔1〕 0011 1000B + 0100 0010B = 0111 1010B 低 BCD 码位需要加 6 修正0111 1010B + 0000 0110B = 1000 0000B = 80BCD〔2〕 0101 0110B + 0111 0111B = 1100 1101B 高、低 BCD 码位都需要加 6 修正1100 1101B + 0110 0110B = 0001 0011 0011B=133BCD〔3〕 1001 1001B+1000 1000B = 0001 0010 0001B 高、低 BCD 码位都需要加 6 修正0001 0010 0001B +0110 0110B = 0001 1000 0111B=187BCD〔4〕 0011 0100B + 0110 1001B = 1001 1101B 低 BCD 码位需要加 6 修正5。

第8章中断系统与可编程中断控制器8259A1.什么叫中断8086微机系统中有哪几种不同类型的中断答：在CPU执行程序的过程中，由于某个事件的发生，CPU暂停当前正在执行的程序，转去执行处理该事件的一个中断服务程序，待中断服务程序执行完成后，CPU再返回到原被中断的程序继续执行。

这个过程称为中断。

8086微机系统中有3种中断:1)外部可屏蔽中断。

2)外部不可屏蔽中断。

3)内部中断2.什么是中断类型它有什么用处答：通常用若干位二进制编码来给中断源编号，该编号称为中断类型号。

8086微处理器用8位二进制码表示一个中断类型，有256个不同的中断。

这些中断可以划分为内部中断、外部不可屏蔽中断、外部可屏蔽中断三类。

用处：使CPU识别中断源，从而能正确地转向该中断源对应的中断服务程序入口。

3.什么是中断嵌套使用中断嵌套有什么好处对于可屏蔽中断，实现中断嵌套的条件是什么答：微处理器在处理低级别中断的过程中，如果出现了级别高的中断请求，微处理器停止执行低级中断的处理程序而去优先处理高级中断，等高级中断处理完毕后，再接着执行低级的未处理完的程序，这种中断处理方式成为中断嵌套。

使用中断嵌套的好处是能够提高中断响应的实时性。

对于某些对实时性要求较高的操作，必须赋予较高的优先级和采取中断嵌套的方式，才能保证系统能够及时响应该中断请求。

对于可屏蔽中断，实现中断嵌套的条件有：（1）微处理器处于中断允许状态（IF=1）（2）中断请求的优先级高于正在执行的中断处理程序的优先级。

（3）中断请求未被8259屏蔽。

（4）没有不可屏蔽中断请求和总线请求。

4.什么是中断向量中断类型号为1FH的中断向量为2345H:1234H，画图说明它在中断向量表中的存放位置。

答：中断向量为每个中断服务子程序的入口地址，为32位（16位的偏移地址和16位的段地址），在中断向量表中占用4个地址单元。

在8086CPU组成的计算机系统中，采用最低的个地址单元成为中断向量表。
