变压器更换标准化作业指导书

标准化作业指导书（试行）变压器检修部分2007年10月批准审定审核编写目录一、适用范围 (3)二、引用标准 (3)三、天气及作业现场要求 (3)四、检修管理流程 (4)五、“三措”基本要求 (4)六、标准化作业流程 (8)七、工器具、材料 (10)八、主变压器大修工艺、质量标准 (12)九、大修报告 (21)十、主变压器现场作业规范 (24)一、适用范围本指导书适用于电压等级在35kV~220kV的国产油浸式主变、6kV及以上厂用变压器和同类设备的大修（吊罩或吊芯），对国外进口的油浸式变压器及同类设备、全密封变压器可参照本指导书执行。

二、引用标准1、GB1094.1~1094.5-85 电力变压器2、GB6451.1~6451.5-86 油浸式电力变压器技术参数和要求3、GB7665-87 变压器油4、DL/T 573-95 电力变压器检修导则5、DL/T 574-95 有载分接开关运行维护导则6、DL/T 572-95 电力变压器运行规程7、DL/T 596-1996 电力设备预防性试验规程三、天气及作业现场要求1、主变大修天气要求：①放附件油（油枕、散热器、连管等）、放油至上夹件：天气状况良好（晴）②主变吊罩（或器身）：天气晴朗，器身暴露在空气中的时间应不超过如下规定：相对温度≤65%为16h；相对温度≤75%为12h2、主变大修作业现场要求：应选在无尘飞扬及其它无污染的晴天进行。

使用的工器具、设备、材料按定制图摆放整齐，方便使用，随时保持现场清洁、卫生。

四、检修管理流程五、“三措”基本要求1、组织措施作业人员职责分工运行主任、检修主任：负责工程现场工作总的管理、指挥和协调工作负责人（检修人员）：负责组织施工前的现场查勘，履行开竣工手续，作业人施工过程中的安全监护，施工工器具、设备、材料的准备工作，施工人员的组织，按施工进度进行每日工作安排，协助工程施工总负责人协调、管理现场工作检修班长：负责大修前主变历史资料的收集，协调工程组长、副组长进行状态诊断，作出大修方案，协调、解决现场工作所遇到的技术性问题，指导现场施工安监科科长：负责监督作业人员按安全规程作业，纠正违规，对违规人员进行安全思想教育，检查现场安全措施是否完善工程起吊负责人（江变人员）：负责检查吊绳、吊具、被吊物的绑扎，起吊的指挥工作班人员（高压试验、化学试验、物资运输、物资组织、引下线改搭）：按施工进度进行相关工作，服从工作负责人的现场指挥、协调，负责相关所辖工作范围工作人员的安全监护，编制相关调试报告，在各项目工作负责人的安排下按规程、规定、工艺要求进行工作2、安全措施1、在工程进行具体施工前，组织全部施工人员进行安全学习，反习惯性违章的学习和开工前的动员会，交代好各方面的安全措施等。

编号：××××
××110(66、35)kV变电站××主变压器
更换工程标准化作业指导书
主管领导批准：年月日生技科审批意见：年月日安监科审批意见：年月日编制：年月日作业负责人：
作业时间：年月日时分至年月日时分
××局××班组1 工作任务
××110(66、35)kV变电站主变压器更换
2工程准备阶段
2.1准备工作
2.2危险点分析及安全控制措施
2.3召开班前会(详见班组日志)
3作业阶段
3.1开工
3.2 作业流程及工艺标准
3．4竣工
3.5验收
运行人员验收意见:
运行验收人员签字: 工作负责人签字:
5 附件
5．1工器具责任人：
5．2备品备件及材料责任人：
5．3人员分工。

[ 应用文书 ]更换变压器标准化作业指导书_______供电站配电变压器年度和月度更换标准化作业指导书将被签署和批准；会签人员；编制；配电变压器更换标准化作业指导书1、使用范围本作业指导书适用于10kV _________________配电变压器的更换。

2.人员编制序号，岗位技师备注 1 人，岗位负责人 (监护人 )1 人。

3-10一个复杂的工作场所应该有一个专门的监护人 2 工人5 3农民工3。

主要工具序列号、名称、规格和单元数量注 1 绝缘操作杆10KV 付2验电器10KV 3验电器0.4KV树枝4 接地线10KV组5接地线0.4KV组6 条安全带，7个踏板，8个绝缘手套，9 个安全屏障，10 个警告、标志第 11 区钢丝绳 12 白棕绳 13 链式起重机表 14 钢丝护套表 15 滑轮16 人造仪器护套注 :所需仪器的型号和数量应根据要求 4 确定。

主要材料序号、名称、规格和单位数量注1 变压器 S9 型 30KVA 表 2设备夹具 SLG-1A 仅 3 条高压引线 LGJ-35mm2 2m 5、标准化操作程序、质量标准和安全注意事项在工作阶段，公差标准应基于准备阶段接受任务的供电站的缺陷情况和工作计划，团队应清楚地了解接受的任务、的情况。

现场测量负责人查阅图纸，组织人员到现场进行现场测量，填写现场测量记录，提出停电范围和危险点控制措施，制定具体施工方案。

国家电力公司《电力安全工作规范》 (线路部分 )标准卡是根据调查、施工方案编制的。

要准备的变压器必须通过测试机构的测试。

变压器应在干燥天气(湿度不超过 75%)下进行测试，绝缘电阻表为 2500 伏，高于 5℃。

该值应符合下表 :新变压器投入运行前， 10KV 及以下变压器 10 20 30 40 50 60 70 80一次至二次和 450 300 200 130 90 60 40 25二次至地 40 20 10 53 21 绝缘电阻值的允许绝缘电阻 (mω)温度 (℃)应不低于制造商测量值的 70%(换算为相同湿度 )；运行中，变压器的绝缘电阻值 (换算成相同湿度时 )不应小于初始试验值的 50%，换算系数参考下表 :绝缘电阻换算系数的温差 (℃)5 10 15 20 25 30 35 40 50换算系数 1.21.51.82.32.83.44.15.257.6通知低压用户制定计划后及时通知低压用户。

变压器更换及安装作业指导书1. 作业项目名称：变压器更换及安装作业指导书2. 作业内容范围本指导书适用于变压器更换及安装作业；3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2《铁路电力设备安装标准》（铁机字1817号）4. 人员准备5. 作业程序、检查方法及标准5.1作业前准备工作。

5.1.1作业人员应戴安全帽，穿绝缘鞋、工作服、带工具袋。

5.1.2备好安全用具：如令克棒、高低压测电笔（验电器），接地封线、等，并经试验合格。

5.1.3备好作业用的工具仪表，起重搬运工具及登高工具。

5.1.4对变压器进行试验合格，并确认合格，方可使用。

5.1.5对变压器进行全面检查，检查要求应符合《铁路电力设备安装标准》第二章第六节第二条规定。

5.2运行中变压器（调压器、电抗器）更换5.2.1根据相关文件要求，对发生下列情况的变压器实行更换作业5.2.1.1变压器发生短路故障变压器烧毁或变压器发生故障现场吊心处理不了的变压器。

5.2.1.2超过大修期限，需要进行更换。

5.2.1.3工程增容和进行容量调整。

5.2.2更换前查勘5.2.2.1了解变压器（调压器、电抗器）的运行及技术资料。

5.2.2.2了解变压器（调压器、电抗器）的运行环境及运输路径，更换的难易程度。

5.2.2.3将以上了解变压器设备情况记录在检修设备查勘单上，根据检修设备查勘单列出更换工作量，安排更换人员。

5.3停送电作业5.3.1按照停电审批有关要求，对运行中变压器更换应有停电施工计划。

5.3.2倒闸作业人员根据“停电作业工作票”或“安全工作命令簿”上的要求填写倒闸作业操作票。

5.3.3对影响信号的停电，先通知所属信号工区进行配合，并到行车室办理停用该路信号的登记手续，取得值班员同意签认后，在行车空隙期间，并确认另一路信号电源正常使用，申请一分钟倒切电源。

5.3.4 先断开低压总开关，有开关箱的应加锁，挂上“有人工作，禁止合闸”警示牌；无开关箱的要取下熔断器的保险丝，并挂上“有人工作，禁止合闸”警示牌；后断开高压开关或令克。

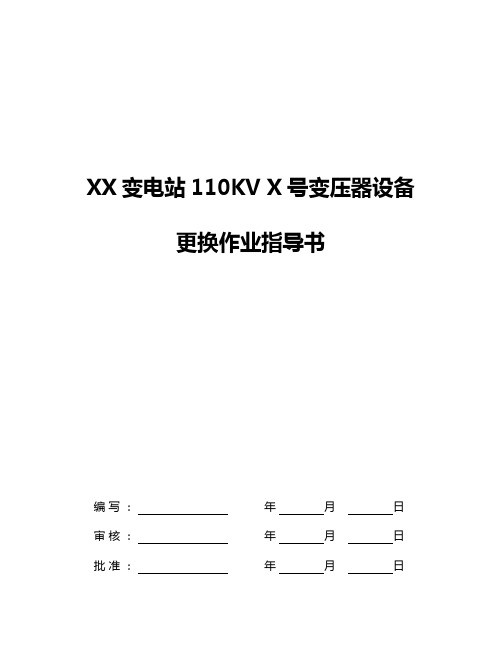

XX变电站110KV X号变压器设备更换作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分伊河水电中心检修分厂目录1 工作任务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×2 工期安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3 作业准备阶段．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3.1 准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×3.2 危险点分析及安全控制措施．．．．．．．．．．．．．．．．．．．．．×3.3 人员分工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4 作业阶段．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.1 开工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×4.2 确认危险点及安全措施．．．．．．．．．．．．．．．．．．．．．．．×4.3 布臵工器具及材料．．．．．．．．．．．．．．．．．．．．．．．．．×4.4 作业流程及工艺标准．．．．．．．．．．．．．．．．．．．．．．．．×4.5 竣工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×5 结束阶段．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6 附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6.1 工器具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．×6.2 备品备件及材料．．．．．．．．．．．．．．．．．．．．．．．．．．×6.3 设备有关参数．．．．．．．．．．．．．．．．．．．．．．．．．．．×1 工作任务本作业指导书针对XX变电站110KV X号主变压器设备更换工作，仅适用于该变压器的更换。

变压器更换及安装作业引导书1适用范围本引导书适用于6～10kV电力变压器的安装及更换作业。

2编制依据2.1《铁路电力管理规定》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2023]51号）。

2.3《高速铁路电力管理规定》（铁总运[2023]49号）。

2.4《杭州供电段高速铁路电力设备检修管理细则》。

2.5《杭州供电段高速铁路电力设备运行管理细则》。

2.6《杭州供电段普速铁路电力设备检修管理细则》。

2.7《杭州供电段普速铁路电力设备运行管理细则》。

3安全风险提示3.1风险识别3.1.1检修过程中，存在触电损害。

3.1.2检修过程中，存在高空坠落损害。

3.1.3检修过程中，存在机器具损害。

3.2管控措施3.2.1变压器停电时，首先认真核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“已接地”的标示牌。

3.2.2对于低压停电作业，应从各方面断开电源，将配电箱加锁。

没有配电箱时应取下熔断器。

严防低压返送电。

3.2.3用摇表测量变压器的绝缘电阻时，应由两个人进行，并从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必需将变压器高处与低处压侧对地放电，在测量中禁止任何人触及设备。

3.2.4安全员对进入现场人员的安全防护用品进行检查，确保人员正确佩戴安全帽。

3.2.5运输变压器时，使用垫木方式和大绳固定防止变压器在车上滑动，严禁人货混载。

3.2.6拆除、安装变压器时设专人指挥，有明确的信号，统一指挥，统一行动，防止变压器脱落砸伤人员，不得盲目蛮干。

3.2.7起重指挥人员必需持证上岗，变压器装卸起吊点选择要合适、绑扎坚固。

3.2.8施工区域做好围蔽及警示标志措施，防止外人误入工作区域。

3.2.9项目负责人对特种作业人员资质进行审核，确保特种作业人员资质符合要求。

3.2.10确认变压器输出电压、相位、相序无误后，方能向用户送电。

:
编号线变压器台安装标准化作业指导书千伏**10日编写：月年
日月审核：年
日月批准：年
工作负责人：作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局**线**变压器台安装工作。

作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其
格式、流程、原则不变。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
、风险分析及防范措施6．
7、开工
8、作业内容
、竣工9
束，线路没有遗留问题，可以恢复送电。

10、验收记录
11、验收总结
12、作业指导书执行情况评估。

更换变压器标准化作业指导书-制度大全更换变压器标准化作业指导书之相关制度和职责，1、使用范围本作业指导书适用于更换10KV___________配电变压器的工作。

2.人员配置序号工作岗位技工备注1工作负责人(监护人)1人复杂的工作现场应设专责监护人2作业人员5人3民工3-10人3.主要...1、使用范围本作业指导书适用于更换10KV___________配电变压器的工作。

2 .人员配置序号工作岗位技工备注1工作负责人(监护人)1人复杂的工作现场应设专责监护人2作业人员5人3民工3-10人3 .主要工器具序?号名?称规格及型号单位数量备?注1绝缘操作杆10KV 付2验电器10KV支3验电器0.4KV支4接地线10KV组5接地线0.4KV组6安全带付7踩板付8绝缘手套付9安全遮栏组10警告、标志牌块11钢丝绳根12白棕绳条13链条葫芦台? 14钢丝套根15滑车个16个人工器具套注:所需工器具的型号及数量根据需要确定4.主要材料序?号名?称规格及型号单位数量备? 注1变压器S9型30KVA台2设备线夹SLG-1A只3高压引线LGJ-35mm2米5、标准化作业程序、质量标准及安全注意事项工作阶段内容标准依据准备阶段接受任务?供电所根据缺陷情况和工作计划安排工作任务,班组对所接受的任务应明白、清楚。

查阅图纸,现场查勘由工作负责人组织人员到现场实地查勘,填写现场查勘记录,提出停电范围和危险点控制措施,制定出具体施工方案。

国家电网公司《电力安全工作规格》(线路部份)编制标准卡根据查勘情况、施工方案进行编制。

准备变压器变压器必须经试验所试验合格。

变压器应使用2500V绝缘电阻表,在气温5℃以上的干燥天气(湿度不超过75%)进行试验,其值应符合下表规定: 10KV及以下变压器绝缘电阻允许值(MΩ) 温度(℃)项目1020304050607080一次对二次及地45030020013090604025二次对地40201053211新变压器投入运行前的绝缘电阻值,应不低于制造厂测值的70%(换算到同一湿度);运行中变压器绝缘电阻值(换算为相同湿度时)应不低于初试值的50%,换算系数参考下表:绝缘电阻换算系数温度差(℃)51015202530354050换算系数1.21.51.82.32.83.44.15.257.6通知低压用户制定方案后及时通知低压用户。

编号：Q/2013 220kV变电站#2主变本体及附件安装标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
供电公司变电检修室
1范围
本作业指导书适用于公司220kV变电站#2主变本体及附件安装。

2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL408-1991电业安全工作规程（发电厂和变电所电气部分）
DL5009.3-1997电力建设安全工作规程（变电所部分）
GBJ147-1990电气装置安装工程:高压电器施工及验收规范
电安生[1994]227号电业安全工作规程（热力和机械）
DL/T573-1995电力变压器检修导则
DL/T572-1995电力变压器运行规程
GB/T13499-2002电力变压器应用导则
OSFPS-/220变压器安装使用说明书
DL/T596-1996电力设备预防性试验规程
3修前准备
3.1准备工作安排
3.2人员分工
4危险点分析
5安全措施
6作业程序及作业标准6.1检修内容和工艺标准
6.2作业结束
7验收记录
8作业指导书执行情况评估。
