TDR-ESD-EOS上课教材

3)材料
管制區域的標示：靜電管制區域應在每一入口明顯標示。標示的圖案可參考附圖靜電管制工作台亦應明顯標示。
防靜電工作台的裝置與接地
靜電保護箱離子吹風機
靜電桌墊靜電桌墊必須接地
靜電椅
定期檢查應該檢查之事項
1)靜電手環,腳帶接地電阻是否介於1~10M之間?
定期檢查應該檢查之事項
2)人員/管理程序
10) 靜電防制材料與設備：靜電防制材料如：靜電桌毯(table mats) 、靜電地毯(floor mats)、靜電手環(Wrist strap)、靜電袋(Protect bag)、靜電椅蓋(Stool cover)、靜電保護手袖(protectors sleever)、靜電鞋帶 (shoe grounding straps)、靜電隔離袋(Static shielding bags) 與保護盒(box,container)等的購置，應有一合格供應商的評估與採購。
管制區域內應管制的靜電設備
• • • • • 靜電敏感的元件區域內生產的設備設備與儀器相對濕度/離子化程度產品有靜電本質
相對濕度最好控制在40%~50%之間
管制技術
等級 0(10199)
元件靜電等級
等級(2001000) 等級 2(10004000) 等級 3(400015000)
5)將檢查與保養結果記錄並報告負責人員
靜電桌墊,地墊,手環等物品必需每天檢查是否損壞, 接地系統必須每天檢查是否不良,並記錄結果
靜電防護步驟
1)避免靜電敏感元件,電路板與其他塑膠成品或工具放置在一起。如電腦,終端機,塑膠袋 2)把所有工具及機器接到地線
3)使用靜電桌墊,地墊等物品 4)遵守公司的安規與靜電防護規定

2024版ESD防护培训教程

国家标准
参照国家发布的ESD防护规范和行业标准，如GB/T 19539-2004《静电放电敏感器件防护通则》等。
企业标准
根据企业实际情况，制定更严格的ESD防护内部标准。
ESD防护设施配置要求
静电防护系统
包括静电消除器、静电检测仪、防静电系统和防静电工作区等。
防静电系统和防静电工作服
员工需穿戴防静电衣、帽、鞋、手套等。
进出管理
严格控制人员进出ESD防护区域，避免静电产生和带入静电敏感器件。
定期检查与维护
定期对ESD防护区域进行检查和维护，确保设施完好有效。
ESD防护人员培训与考核
培训内容
包括ESD基础知识、ESD危害及防护、 ESD设施使用与维护、ESD操作规范等。
培训方式
采用理论讲解、案例分析、实践操作等多种方式进行培训。
THANKS
感谢观看
定期复查
对改进措施进行效果评估，确保ESD 风险得到有效控制。
改进措施
针对评估结果，采取相应的防静电措施，如使用防静电材料、改善环境湿度等。
ESD检测记录与报告编写要求
01
记录内容
包括检测日期、地点、仪器、项目、结果等详细信息。
审核与批准
报告需经过审核和批准，确保内容真实、准确、完整。
03
静电安全操作规程及制度
详细讲解相关静电安全操作规程及制度，要求员工严格遵守。
静电安全教育培训方法选择
理论授课
采用讲解、演示等方式，使员工掌握静电基础知识和防护技能。
实践操作
组织员工进行实际操作练习，提高员工静电防护技能水平。
视频教学
通过播放相关视频资料，使员工更加直观地了解静电危害及防护方法。

ESD射频系统培训教材V2.1

射频无源产品线
曹明江
射频系统培训教材----ESD 5 材料特性
5.1 材料的分类（2）
目录
静电耗散材料：
★ 体电阻：1x104 ≤ R＜1x1011Ω ★ 电子在材料的表面可以自由移动，但移动的速率由于电阻而受到控制； ★ 如果被接地，电荷将被缓慢的释放掉。
电磁屏蔽耗散复合材料：
★ 电磁屏蔽耗散复合材料是屏蔽材料和耗散材料复合而成。屏蔽材料电阻率极低为导电体，其受到摩擦表面不起静电荷，可用于屏蔽射频和低频电磁场，但其电阻太小，易在静电场中产生静电感应损坏器件。通常在屏蔽材料内层复合一层静电耗散材料，如：防静电袋。
射频无源产品线
曹明江
射频系统培训教材----ESD 2 2、静电原理静电原理
2.3 静电的特点
★ 受环境影响大：湿度上升则静电积累减少，静电压下降
★ 高电位: 数百伏到数万伏 ★ ★ 低电量：微库仑级作用时间短：微秒级
5000伏 3000伏
目录
皮肤感知
人体对ES D的敏感
你能听见
10000伏
你能看见
射频无源产品线
曹明江
射频系统培训教材----ESD 3 静电现象
3.1 自然界的静电放电（1）
目录
射频无源产品线
曹明江
射频系统培训教材----ESD 3 静电现象
3.1 自然界的静电放电（2）
目录
射频无源产品线
曹明江
射频系统培训教材----ESD 3 静电现象
3.1 自然界的静电放电（3）
目录
射频无源产品线
曹明江
射频系统培训教材----ESD 4 静电危害
4.2 静电危害的时机
目录
★ 放电前的静电场（静电感应）； ★ 放电时的电荷注入（电荷转移）；

ESD&EOS详解

工作接地的烙鐵頭站防靜電吸錫器保護的測試儀器台
靜電保護保電韕保護護電保護保護台接地頾
Electrostatically-safe Cyrogdenic cooling Agents
R
頾管制防靜電防靜電手鞽
R R O
R
二級靜電管制因素
設備相關因素靜電環使用設備等級環境狀況靜電防制技術加強靜電防制層級修修正改靜電地板與靜電鞋 O 修正成 R
9)區域靜電主管部門：公司應對每一靜電敏感區域成立區域靜電主管部，負責簽准防靜電程序，材料等，協助生產部門的技術。 ♦區域靜電主管部門應： 1)負該區域符合靜電指引責任 2)協調改進該區域靜電問題 3)教育訓練“好”每一區域內之員工 4)從合格供應商表中選擇好的靜電產品元料 ♦區域靜電防制人員應由管理部門欽派 ♦區域靜電防制部門應經常開會監測與改進區域內的靜電問題

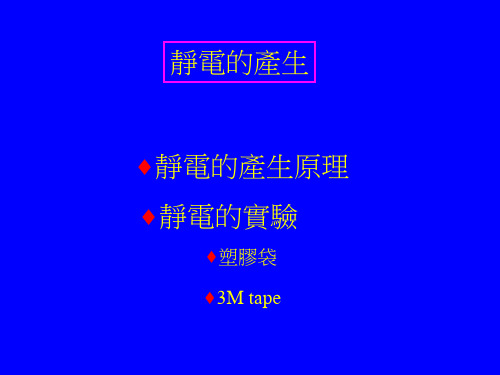

♦塑膠袋 ♦3M tape
常見的靜電例子
-
-
風向
-
+ + + + + + + +
走路時也會有靜電產生
+ + + + + + + + -
-
+ + + + +
揮動紙張時也會有靜電產生
+ + + ++ + + + + + + + + + + +
原子的模型
電子
質子
+ +
中子

静电放电ESD防护培训教材

失效分析的复杂性: 电子产品有精，细，小的特点，失效分析相当，静电损易于同其它损伤混淆。
静电对零件的危害
电子产品静电损伤的特点<二>
损伤具有潜在性: 有些元器件在损伤后并不马上表现出来，只是性能下降，并不马上失效。
损伤的随机性: 只要电压超过或接近静电敏感电压阀值，就可能发生静电损，在生产的各个环节，包括成品运输等都可能产生ESD损伤。
机器模式(MachineModel)— 带电工具或设备接触组件时，在器件内部将感应出电位差，所感应的电位差可以引起器件的击穿
带电组件模式(ChargedDeviceModel)—带电的器件通过引脚与地接触时，发生对地放电引起器件失效
ESD 基本原理介绍
七.放电
静电放电大概可分为:火花放电﹑电晕放电﹑刷状放电﹑大量粉堆放电﹑射状放电﹑等形式放电的强弱与放电的电极、形状、材质、阻抗、数量、湿度、距离、速度均有密切的关系.
放电与电极特性之关系
石棉兔毛醋酸纤维玻璃云母头发耐龙羊毛兽毛铅蝉丝铝纸棉钢木琥珀蜡橡胶密拉(聚酯膜) 镍
越多正电
铜银抗紫外线材黄铜金/白金硫醋酸嫘莹赛路璐奥龙亚克力赛仑聚氨酯聚酯聚乙烯聚丙烯聚氯乙烯
KELF 硅铁弗龙硅橡胶
越多负电
电子界ESD的标准电压一般要求为 ±100volts以下
ቤተ መጻሕፍቲ ባይዱ
静电对零件的危害
一.各种组件的静电敏感度
静电对零件的危害
二.半导体不良的成因
静电对零件的危害
三.电子产品静电损伤的特点<一>
损伤具有隐蔽性: 人体带电是电子产品静电损伤主因，几KV的人体静电，对人而言放电感受几乎没有，对元器件却是致命的.

ESD_EOS_basic

EPA 工作台 static voltage within (-100v,+100v) 工作台:
防静电胶垫 (防止CDM) Wrist strap 手腕带接地点公共接地点 (CPG)
AC 电源
<1 ohm
防静电地板
• • • • •
处理ESD敏感装置要在ESD保护工作站中进行。采用静电消散面（防静电胶垫）接地。一般需要空气电离器中和工作面的装置和其它材料。腕带连接地端。无关材料和放电源必须从ESD保护工作站移开。
+ ++ +3 -4 -
-
-
……
-1 (net charge)
1.2 静电的产生
静电是怎样产生的？静电是怎样产生的？
1. 摩擦起电 Triboelectric charge) 摩擦起电(
两种不同的表面摩擦,并分离起电；是静电产生的主要原因。
10% RH 人走过地毯 35,000V 元件在普通塑料管里 5,000V 元件接触橡胶P&P真空吸嘴 3,500V
ESD/EOS Technical Fundamentals
课程目标 (Course Objective)
1. 掌握静电(Electrostatic charge)的概念掌握静电的概念; 2. 掌握静电的危害及其周期；掌握静电的危害及其周期；静电的危害及其周期 3. 掌握静电释放(ESD) 的概念掌握静电释放的概念; 4. 掌握静电释放(ESD)的危害和模式掌握静电释放的危害和模式; 5. 掌握静电防护(ESD Control)的掌握静电防护基本原则和措施; 基本原则和措施 6. 掌握掌握EOS与ESD区别与相关性区别与相关性与区别与相关性;

EOS_ESD training

பைடு நூலகம்
Humans hear ESD at > 6000v
Humans see ESD at > 8000v
Overview
Typical Electrostatic Voltages (Voltage generated at varying humidity) Person Walking Across Carpet Person Walking Across Vinyl Floor Worker At A Bench Ceramic Dips In Plastic Tubes Ceramics Dips In Vinyl Set-up Trays Ceramic Dips In Styrofoam Remove Bubble Pack from PWB’s Pack PWB’s in Foam Lined Shipping Box Volts at Relative Humidity 10% 40% 50% 35,000 12,000 6,000 2,000 11,500 14,500 26,000 21,000 15,000 5,000 800 700 4,000 5,000 20,000 11,000 7,500 3,000 400 400 2,000 3,500 7,000 5,500
– At each test level, the cost of ESD/ EOS damages increases by a factor of 10
» Component Level - Testing of components » Board Level - How many components are on a board
• • EOS (Typical causes) Inadequate Work Procedures

ESD培训教材

®
R
抗静电工作站
21
Updated May, 01
Rev 0
如何正确预防静电损伤发生
空气电离器
A5T5 Training

用于中和掉器件或相关产生材料上的电荷。
抗静电座椅
®
R
Updated May, 01
Rev 0
22
如何正确预防静电损伤发生
A5T5 Training
-推车与滑车在使用时应前倾装料。
静电与ESD基础知识

静电的产生是与材料的性质(电阻率)密切相关

材料类别
类别薄层电阻率
1) 导体材料
低于105 欧姆/
A5T5 Training
方块
2) 静电消散性材料
/方块 3) 绝缘体材料姆/方块
105 至 1012 欧姆
高于1012 欧
®
R
Updated May, 01
Rev 0
3
静电与ESD基础知识(续)
它要通过链条或导电轮接导电地面与导电地面连结。 -推车的任何部位都不应产生静电释放。 -推车的所有部位都应接地。
推车与滑车
®
R
Updated May, 01
Rev 0
23
如何正确预防静电损伤发生
静电安全包装与处理材料用于保护设备不受ESD损害，尤其是在转移和运输时
例如装运箱、导电托盘、屏蔽袋
®
R
导电索与皮肤直接接触 Updated May, 01
Rev 0
18
如何正确预防静电损伤发生
-用于检查进入ESD 敏感区域人员的ESD鞋或脚跟带。 A5T5 Training
应检验未通过检查的人员自己的鞋是否清洁检查脚跟带穿戴是否正确

ESD基础知识培训PPT课件

< 1 x 109 ohms < 1 x 109 ohms
105 to 1011 Ohms并且摩擦电压 <100V
点对点电阻 : 105 to 1011 ohms 并且摩擦电压 <100V
< 1x109 ohms
1*106 to 1*109 ohms
18
摩擦电压< 30
ESD 静电工衣、工帽着装标准与NG 对照图
• 7.所有人员包括访客必须遵循此个人静电防护守则。
12
ESD员工自检
• 1. 穿戴好防静电工衣,防静电工鞋, 防静电手环,检测防静电工鞋，手环通过测试,并作好记录.
• 2. 目检是否所有静电敏感元部件完全放置于防静电的屏蔽箱/袋(传导性容器)里.
• 3. 确保在防静电屏蔽箱/袋中没有可以产生静电的物体与ESD敏感物件放置一起.
月度 4Hrs
每天
检测频次
每月或按客户要求或生产需要
每天第一次进入EPA区每天第一次进入EPA区每季度每季度每季度进料检查和定期抽检
进料检查和定期抽检
防静电袋及其它防静电材料进料检查和定期抽检
ESD 容器/托盘/盒子/箱子静电耗散工作台静电屏蔽袋
进料检查和定期抽检月度进料检查和定期抽检
的。如果他在危险场所走动或操作，就等于一个
流动的火种！！！
10
5.怎样正确的进行ESD防护
• 1. 生产车间、来料检查区、货仓为静电防护区域，必須采取基本ESD防护措施。静电防护区域可分为非静电操作区域和静电操作区域，静电操作区域又可分为0级(静电控制<50V)、I级(静电控制<100V)、II级(静电控制<2000V)三个级别，不同级别的静电操作区域须相应采取额外ESD防护措施。

《ESD培训教材》PPT课件

应急处理预案制定与实施
制定应急处理预案
根据设备故障类型及影响程度，制定急处理预案，组织人员进行处理。
预案演练
定期组织相关人员进行预案演练，提高应急处理能力。
记录与总结
对应急处理过程进行详细记录，总结经验教训，不断完善预案内容。
06
设备自身缺陷导致的故障
如设计不合理、元器件质量不过关等。
故障排除方法与步骤
01
02
03
04
初步检查
观察设备外观是否有明显损坏，检查连接线是否松动或断裂
。
静电检测与消除
使用静电检测仪器检测设备静电情况，并采取相应措施消除
静电。
逐步排查
根据设备工作原理，逐步排查可能发生故障的部件或模块。
替换法
对疑似故障部件进行替换，观察设备是否恢复正常工作。
经验分享
鼓励操作人员分享自己在静电防护方面的经验和心得，促进团队之间的交流和学习。
04
ESD操作规范与注意事项
操作前准备工作要求
熟悉ESD敏感器件
了解ESD敏感器件的类型、特性及静电放电对其的危害，以便在
操作中采取相应的防护措施。
准备工具和材料
进入ESD防护区域前，必须按规定穿戴防静电服、防静电鞋、防静电手环等，确保人体静电得到
对操作过程进行记录，包括操作时间、人员、器件状态等信
息，以便追溯和查询。
05
ESD故障排除与应急处理
常见故障类型及原因分析
静电放电（ESD）导致的设备故障
由于静电放电引起的设备损坏或性能下降。
环境因素导致的故障
如湿度过低导致静电积累，或灰尘过多影响设备散热等。
操作不当导致的故障

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Ø Grounding of personnel via the floor/footwear system is recommended where the resistance to ground of the operator is < 35 ΜΩ. Ø Grounding of personnel with wrist straps is recommended where the resistance to ground of the operator is > 35 ΜΩ (without wrist strap). This is often the case for operator working in a sitting position.
Protective Garments
ESD protective garments are recommended to serve as a barrier/shield between the electrostatic field and the sensitive components.
Protective Measures
*Handling Ø Protective Garments
q Special garments
Ø Footwear
q Dissipative footwear avoids charging by walking and drains off charge on human bodies in a controlled way.
ESD
Subset of EOS q Limited Energy q Usually caused by static q Event lasts from nano to microseconds Not easily visible q Gate oxide breakdown q Junction spiking
Ø Wrist
q Use a wrist strap for grounding in order not to be charged! q Test your wrist strap (as worn) every day!
Ø Packing
q Use dissipative material only as filling material! q Avoid “hard discharge” on metallic surface during unpacking. q Unpack the devices and place them on dissipative material to drain off possible charge on the devices ”softly“.
Test wrist straps as worn every day !
Resistance to groundable point: * < RG < 35 MΩ * Lower limit due to personnel safety reasons!
Protection against HBM ESD Events
Time / ns
CDM test setup
Charged Device Model (CDM)
Good simulation of “real world” CDM events Discharge characteristic defined by the device Test performance very costly and time consuming: Ø Time consuming alignment of the DUT Ø Monitoring of the discharge current necessary Ø Expensive test equipment Ø Poor reproducibility
q Maintenance / Line Monitoring
q Board / Component Test
q Power Supply Quality
ESD Models
Ø Human Body Model (HBM) Ø Machine Model (MM) Ø Charged Device Model (CDM)
EOS due to : Ø Electromagnetic pulses (EMP) Ø Electrostatic discharge (ESD) Ø System transients Ø Lighces
EOS
Typically generated by: q q q Power supplies Test equipment Event usually lasts from millisecond to seconds • Typically > 50us pulse
ESD Models and ESD Stress in the Field
Human Body Model (HBM) - test circuit
Peak value of Ip =VESD/(R+RDUT)
Characterisation of the HBM tester parasitics
Point to point resistance test
Point to point resistance: RP < 1012 Ω Should be made of cotton !
Footwear
Test the footwear as worn standing on a metal plate !
Indications : q q q q Blown metal Lines Molten Damage Usually Thermal High power
q Latch up Not always restricted to I/O q May cause functional fails
EOS Causes and Effects
EOS Control
q Work Procedures
v v v v v v v v v v v v v v v v v v Documented test/assembly flows. Correct insertion of devices - use pictorial reminders. Beware of powered insertions and removals. Check connections. Equipment not grounded. Loose connections causing intermittence events. Poor wire management. No AC line monitoring. Hot switching. Incorrect test sequence. Excessive voltages. Wrong stress tests. Probing . Poor board layout. Poor design leading to noise. No overvoltage protection. Insufficient line filtering. Wrong fuse and inadequate protection.
CECC - Europe company standards product standards (chip cards: ISO/IEC 10373)
Ø IEC standard in preparation
Important HBM test parameters
Ø Pin combinations Ø Test voltages Ø Failure criteria Ø Further test parameters
ESD System/Device Level Test
System Level
Device Level
Differences between System and Device Level
Numbers are different !!! Don’t compare apple to orange…
Resistance to ground: * < RG < 108 Ω * Lower limit due to personnel safety reasons!
Wrist Straps
The purpose of the wrist strap is to drain off the operator's static charge.
HBM - Standards
Ø MIL STD 883 D, method 3015.7, 1989 Ø ANSI EOS/ESD-S5.1-1993 (ESD Association) Ø JESD22-A114-1996 (JEDEC)
further standards: EIAJ - Japan
q Inadequate Work Procedures
v Hot switching Insertion / removal of components with power on / not fully powered down. v Inadequate Training.
q Poor board design
Machine Model (MM) - test circuit
Machine Model - current waveform
Current / A
Time / ns
Typical CDM discharge events
CDM - discharge current waveform
