风电场监控系统模板第一点：风电场监控系统的概述风电场监控系统是一种用于实时监测和控制风电场的运行状态的智能化系统。
它通过对风电场的各个环节进行实时数据采集、处理和分析，为风电场的运行管理提供科学、准确的决策依据。
风电场监控系统主要包括数据采集系统、数据传输系统、数据处理与分析系统、可视化展示系统等几个部分。
数据采集系统是监控系统的信息来源，它通过各种传感器、监测设备等手段，实时采集风电场的运行数据，如风力发电机的转速、功率、温度等参数，以及风电场的环境数据，如风向、风速、气温等。
数据采集系统的设计要求高可靠性、高精度、抗干扰能力强。
数据传输系统是将采集到的数据从现场传输到监控中心的桥梁。
它要求高效、稳定、安全的传输方式，以保证数据的实时性和完整性。
目前，常用的数据传输方式有有线传输和无线传输两种。
有线传输一般采用光纤或电缆，传输速率高，稳定性好，但施工成本较高。
无线传输则采用无线网络、卫星通信等方式，施工成本较低，但受环境影响较大。
数据处理与分析系统是对采集到的数据进行处理和分析的部分。
它通过对数据的预处理、滤波、采样等操作，去除数据的噪声和不准确部分，然后利用算法对数据进行趋势分析、故障诊断、性能评估等，为风电场的运行管理提供科学依据。
数据处理与分析系统的要求是高效、准确、稳定性好。
可视化展示系统是将监控系统的运行状态和分析结果以图形、报表等形式展示给管理人员的部分。
它使管理人员能够直观、清晰地了解风电场的运行情况，便于管理和决策。
可视化展示系统的设计要求是界面友好、操作简便、信息量大。
风电场监控系统的设计和实施，可以提高风电场的运行效率，降低运维成本，减少故障发生，延长设备寿命，对我国风电产业的发展具有重要的意义。
第二点：风电场监控系统的功能与应用风电场监控系统具有多种功能，可以全面、实时地监测风电场的运行状态，提高风电场的运行效率和管理水平。
其主要功能如下：1.数据采集与传输：监控系统可以实时采集风电场的各种运行数据和环境数据，如发电机的转速、功率、温度等，风向、风速、气温等，并将数据传输到监控中心。
风电场电力监控系统安全防护方案1、风电场电力监控系统简介风力发电是指把风的动能转化为电能。
风能是一种清洁无公害的可再生能源，很早就被人们利用，主要是通过风车来抽水、磨面等。
而现在，人们感兴趣的是如何利用风来发电，风力发电非常环保，且风能蕴量巨大，因此日益受到世界各国的重视。
风是没有公害的能源之一，而且取之不尽，用之不竭，加快风电项目建设，对于促进地区治理大气污染、调整能源结构和转变经济发展方式具有重要意义。
我国风能资源丰富，开发潜力巨大，可开发利用的风能储量约10亿KW。
其中，陆地可开发和利用的风能储量约为2.53亿KW，海上可开发和利用的风能储量约为7.5亿KW。
目前，我国拥有规模性的风力发电企业数量约1000家，且处于高速增长之中，风力发电在整个发电行业中的比重会逐步增加。
风电场电力监控系统主要用于监控风电场生产控制大区和信息管理大区各系统和装置稳定运行，确保发电、变电、输电等环节正常运转，从而向电网输送稳定的电力能源。
风电场的控制区主要包括以下业务系统和功能模块:风机监控系统、无功电压控制、发电功率控制、升压站监控系统、继电保护和相量测量装置(PMU)等。
风电场的非控制区主要包括以下业务系统和功能模块:风功率预测系统、状态监测系统、电能量采集装置和故障录波装置等。
风电场的信息管理大区主要包括以下业务系统和功能模块:天气预报系统、检修管理系统、测风塔系统和管理信息系统(MIS)等。
2、风电场电力监控系统安全风险分析风电场电力监控系统设计之初即考虑了信息安全防护需求，在网络边界处部署电力系统专用网络隔离装置、纵向加密设备等安全防护产品。
网络边界的安全建设起到一定的防护效果，但是电力监控系统内部仍然缺少必要的技术防护措施，无法应对蓄意的网络攻击、恶意代码攻击和黑客入侵。
安全建设内容不符合相关行业标准和规范的要求，无法完全满足各监管部门的合规性检查。
目前，电力监控系统主要存在的安全风险如下:〇跨区域的网络攻击:风电场电力监控系统内部缺少有效的安全隔离措施，受到网络攻击、感染恶意代码后会向其他区域传染，进而影响电力监控系统正常运行。
风电发电的风电场集中监控系统方案设计及应用分析摘要：当前风电产业特点是高度集中、高电压和远距离。
随着风电产业的的不断发展，面对越来越庞大的风电场监控数据量，必须加强对其进行集中监控。
基于此，本文阐述了风电发电的风电场集中监控系统工作原理及其主要特征，对风电发电的风电场集中监控系统方案设计及其应用进行了探讨分析。
关键词：风电发电；风电场集中监控系统；工作原理；特征；方案设计；应用一、风电发电的风电场集中监控系统工作原理风电发电的风电场集中监控系统一般是对风电场的风力发电机组和场内变电站的设备运行情况及生产运行数据进行实时采集和监控，使监控中心能够及时准确地了解各风电场的生产运行状况。
远程监控系统可以通过网络连接，在PC机上执行和中央监控系统相同的功能，而无需安装任何额外的软件。
通过监控系统可以在监控室查看到各风机的详细参数，如电能、风速、风向、气温、风机压力以及风机温度和转速等。
还可以查看到历史趋势图，实时趋势图，报警信息，升压站运行状况及报表信息。
二、风电发电的风电场集中监控系统特征分析风电发电的风电场集中监控系统特征主要表现为：（1）实时监测。
远程监控系统能够实现实时监测所辖各风电场升压站内设备的运行状况、实际负荷，以及各台风力发电机的实时运行状态等信息。
系统可以实现对风电场内的所有风机、变电站、视频等信息进行远方监控和管理，实时掌控生产信息动态。
（2）实时数据。
远程监控系统具备“四遥”功能即遥控、遥信、遥测、遥调，系统板卡提供了数据接口，直接引入遥测量和遥信量，接入了风机实时运行状态，实现远程实时监控，使远程监控和设备的实际情况同步，提高系统的实用性，同时还提供多种原始操作数据及实现运行报表的自动生成。
（3）无限扩充。
远程监控系统具有增加新的管控风场功能，通过“系统设置”、“数据组态”、“图形组态”等模块，将该站所有的设备单元输入到图形制作界面，然后在应用系统中绘制好该风场的风机布置图、主接线图及相关的图形并保存，最后进行相关数据配置，该风场即可投入运行。
风电场远程监控系统方案风电场环境远程监控系统技术方案书目录一、需求分析 (3)二、建设目标 (3)三、系统整体规划设计 (4)3.1 设计依据 (4)3.2 设计原则 (5)3.3 体系架构 (6)3.4 应用架构 (8)3.5 数据架构 (8)3.6 部署架构 (8)四、系统功能说明 (9)4.1 环境远程监控系统功能 (9)4.1.1 电子地图 (9)4.1.2 风电场环境远程监控系统的监控管理 (10) 4.1.3 门禁集中管理 (16)4.1.4 报表集中管理 (17)4.1.5 事件集中管理 (17)4.1.6 知识库管理 (18)4.1.7 集中维护 (18)4.2 权限管理功能 (18)4.3 告警管理功能 (19)4.4 报表管理功能 (21)4.5 个性化管理功能 (21)4.6 数据管理功能 (22)4.7 远程访问功能 (22)4.8 系统安全性 (23)4.8.1 不间断稳定运行 (23)4.8.2 通讯线路网络化 (25)4.8.3 双机冗余热备 (25)4.8.4 多级权限管理 (26)4.8.5 实时日志功能 (26)4.8.6 抗干扰性 (27)4.9 监控软件接口及集成 (27)4.9.1 串口总线接口 (28)4.9.2 TCP/IP协议接口 (28)4.9.3 OPC系统网关接口 (29)4.9.4 SNMP协议接口 (29)4.9.5 数据库接口 (29)4.10 系统性能指标 (30)五、系统功能特点 (31)六、主要设备介绍 (33)一、需求分析随着我国风电行业的大力发展，风电场、风机的数量日益增加。
针对风电场、风机分布区域广、数量多、室外条件复杂，环境恶劣等特点，其设备的安全保障和运行维护，存在着诸多问题。
由于风电场、风机大多设计在荒山、荒地、海滩、沙漠等条件恶劣、人烟稀少的地方，往往导致运维人员不便出入，在外暂留时间短的情况，常常导致设备的安全隐患不能即时发现；有时会造成设备损毁、系统瘫痪的严重的后果。
风电场电力监控系统安全防护方案(模版).docx抱歉，我无法生成和提供文档下载链接。
我可以为您提供一些风电场电力监控系统安全防护方案的基本要点。
请参考以下内容：安全防护目标：1. 保护风电场电力监控系统的机密性，防止未经授权的访问和数据泄漏。
2. 保护风电场电力监控系统的完整性，防止未经授权的篡改和数据损坏。
3. 保障风电场电力监控系统的可用性，防止未经授权的拒绝服务攻击和系统故障。
安全防护措施：1. 强化物理安全措施：- 控制风电场电力监控系统的物理访问，确保只有授权人员能够接触和操作系统设备。
- 安装雷击保护设备和防火系统，减少自然灾害对系统设备的损害。
- 确保设备的冷却和电源供应稳定，防止因为设备损坏或断电导致的系统中断。
2. 加强网络安全措施：- 建立防火墙和入侵检测系统，过滤非法访问和攻击。
- 使用加密技术保护数据传输过程中的机密性，如HTTPS协议。
- 定期更新操作系统和应用程序的补丁，修复已知的安全漏洞。
- 限制系统访问权限，确保只有必要的人员能够访问敏感数据和功能。
- 实施网络流量监控和日志记录，及时发现和追踪安全事件。
3. 加强身份认证和访问控制：- 使用强密码策略，要求用户使用复杂密码并定期更新密码。
- 配置多因素身份认证机制，提高系统访问的安全性。
- 为不同用户和角色设置权限，并定期审计和更新权限。
4. 建立安全事件响应和漏洞管理机制：- 设立应急响应团队，负责处理安全事件和漏洞报告。
- 制定安全事件响应计划和流程，并进行定期的演练和评估。
- 定期进行系统安全评估和漏洞扫描，及时修复发现的漏洞。
以上是一些基本的风电场电力监控系统安全防护方案要点，请根据实际情况进行定制化的安全措施和策略。
如果您需要更详细或专业的方案，建议向安全专业人士咨询。

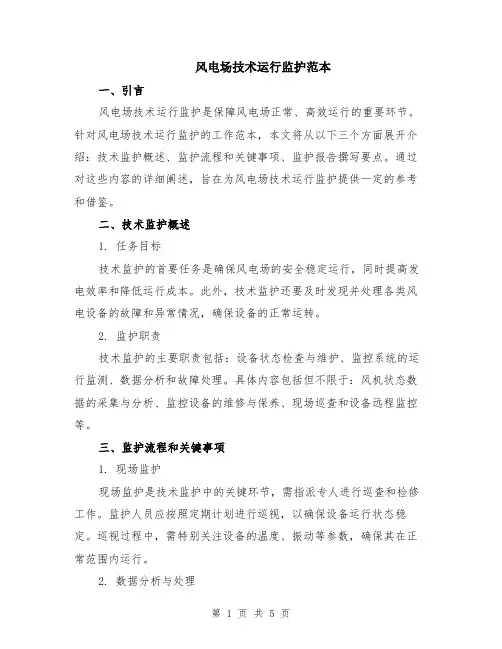

风电场技术运行监护范本一、引言风电场技术运行监护是保障风电场正常、高效运行的重要环节。
针对风电场技术运行监护的工作范本，本文将从以下三个方面展开介绍：技术监护概述、监护流程和关键事项、监护报告撰写要点。
通过对这些内容的详细阐述，旨在为风电场技术运行监护提供一定的参考和借鉴。
二、技术监护概述1. 任务目标技术监护的首要任务是确保风电场的安全稳定运行，同时提高发电效率和降低运行成本。
此外，技术监护还要及时发现并处理各类风电设备的故障和异常情况，确保设备的正常运转。
2. 监护职责技术监护的主要职责包括：设备状态检查与维护、监控系统的运行监测、数据分析和故障处理。
具体内容包括但不限于：风机状态数据的采集与分析、监控设备的维修与保养、现场巡查和设备远程监控等。
三、监护流程和关键事项1. 现场监护现场监护是技术监护中的关键环节，需指派专人进行巡查和检修工作。
监护人员应按照定期计划进行巡视，以确保设备运行状态稳定。
巡视过程中，需特别关注设备的温度、振动等参数，确保其在正常范围内运行。
2. 数据分析与处理对风电机组产生的大量数据进行分析是技术监护的重要一环。
通过建立完善的数据分析模型，及时发现设备的异常情况和潜在故障。
一旦发现故障，应立即采取相应的处理措施。
3. 故障处理与维护技术监护人员需具备较强的故障处理能力。
一旦设备出现故障，应立即对故障进行定位，并采取针对性的维修措施。
在维修过程中，需注意操作规范，确保维修工作的有效性和安全性。
四、监护报告撰写要点1. 报告内容监护报告应包含监护期间的重要事件、监护数据和分析结果，以及故障处理与维护情况等内容。
同时，报告还应对监护过程中的问题和不足进行总结，并提出改进意见。
2. 报告格式监护报告要求简明扼要，重点突出。
在报告撰写中，要尽量采用图表等形式展示数据和结果，以方便读者的理解和阅读。
同时，还应注重报告的规范性和统一性，确保其具备较高的可读性。
五、总结风电场技术运行监护是保障风电场正常运行的重要保证，相关工作的顺利进行对电场的安全稳定运行起到了至关重要的作用。

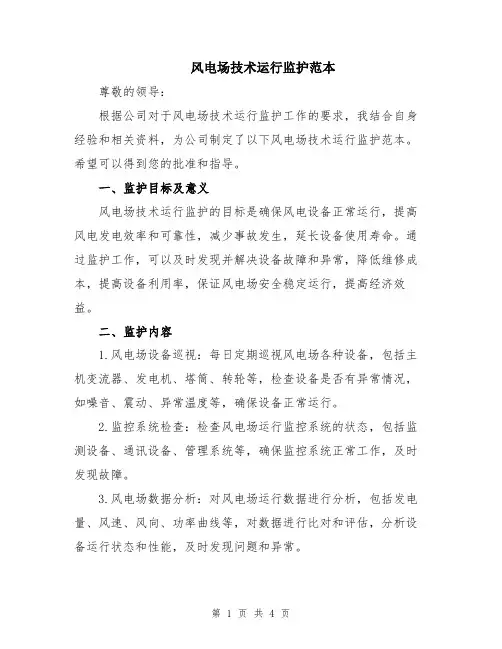

风电场技术运行监护范本尊敬的领导：根据公司对于风电场技术运行监护工作的要求，我结合自身经验和相关资料，为公司制定了以下风电场技术运行监护范本。
希望可以得到您的批准和指导。
一、监护目标及意义风电场技术运行监护的目标是确保风电设备正常运行，提高风电发电效率和可靠性，减少事故发生，延长设备使用寿命。
通过监护工作，可以及时发现并解决设备故障和异常，降低维修成本，提高设备利用率，保证风电场安全稳定运行，提高经济效益。
二、监护内容1.风电场设备巡视：每日定期巡视风电场各种设备，包括主机变流器、发电机、塔筒、转轮等，检查设备是否有异常情况，如噪音、震动、异常温度等，确保设备正常运行。
2.监控系统检查：检查风电场运行监控系统的状态，包括监测设备、通讯设备、管理系统等，确保监控系统正常工作，及时发现故障。
3.风电场数据分析：对风电场运行数据进行分析，包括发电量、风速、风向、功率曲线等，对数据进行比对和评估，分析设备运行状态和性能，及时发现问题和异常。
4.故障处理和维修：对于发现的故障和异常情况，要及时处理和维修，确保设备的正常运行。
并对维修记录进行跟踪和整理，分析故障原因，制定维修计划，提高维修效率和质量。
5.设备维护和保养：定期对风电场设备进行维护和保养，包括润滑、清洁、紧固等工作，延长设备寿命，降低设备故障发生率。
6.技术指导和培训：对风电场运行人员进行技术指导和培训，提升技能水平，加强安全意识，提高工作效率和质量。
三、监护流程1.制定监护计划：根据风电场情况和运行要求，制定风电场技术运行监护计划，明确监护内容、时间和责任人。
2.执行监护计划：按照监护计划的要求，进行巡视、检查、数据分析等工作，并记录监护情况和发现的问题。
3.问题处理和维修：对于发现的问题和异常情况，及时处理和维修，并进行记录和分析，提出改进措施。
4.维护和保养：定期进行设备维护和保养工作，确保设备的正常运行。
5.培训和指导：定期组织技术培训和指导工作，提升运维人员的技能水平和工作质量。
风电场技术运行监护范本一、引言风电场技术运行监护是保障风电场正常、高效运行的重要环节。
针对风电场技术运行监护的工作范本，本文将从以下三个方面展开介绍：技术监护概述、监护流程和关键事项、监护报告撰写要点。
通过对这些内容的详细阐述，旨在为风电场技术运行监护提供一定的参考和借鉴。
二、技术监护概述1. 任务目标技术监护的首要任务是确保风电场的安全稳定运行，同时提高发电效率和降低运行成本。
此外，技术监护还要及时发现并处理各类风电设备的故障和异常情况，确保设备的正常运转。
2. 监护职责技术监护的主要职责包括：设备状态检查与维护、监控系统的运行监测、数据分析和故障处理。
具体内容包括但不限于：风机状态数据的采集与分析、监控设备的维修与保养、现场巡查和设备远程监控等。
三、监护流程和关键事项1. 现场监护现场监护是技术监护中的关键环节，需指派专人进行巡查和检修工作。
监护人员应按照定期计划进行巡视，以确保设备运行状态稳定。
巡视过程中，需特别关注设备的温度、振动等参数，确保其在正常范围内运行。
2. 数据分析与处理对风电机组产生的大量数据进行分析是技术监护的重要一环。
通过建立完善的数据分析模型，及时发现设备的异常情况和潜在故障。
一旦发现故障，应立即采取相应的处理措施。
3. 故障处理与维护技术监护人员需具备较强的故障处理能力。
一旦设备出现故障，应立即对故障进行定位，并采取针对性的维修措施。
在维修过程中，需注意操作规范，确保维修工作的有效性和安全性。
四、监护报告撰写要点1. 报告内容监护报告应包含监护期间的重要事件、监护数据和分析结果，以及故障处理与维护情况等内容。
同时，报告还应对监护过程中的问题和不足进行总结，并提出改进意见。
2. 报告格式监护报告要求简明扼要，重点突出。
在报告撰写中，要尽量采用图表等形式展示数据和结果，以方便读者的理解和阅读。
同时，还应注重报告的规范性和统一性，确保其具备较高的可读性。
五、总结风电场技术运行监护是保障风电场正常运行的重要保证，相关工作的顺利进行对电场的安全稳定运行起到了至关重要的作用。
