光纤通讯构成
发送单元：把电信号转换成光信号； 传输单元：载送光信号的介质； 接收单元：接收光信号并转换成电信号； 连接器件：连接光纤到光源、光检测以及其它光纤。
光纤通信的基本结构示意图
光发送机 光接收机
光纤
光接收机 光发送机
电信号传输和光信号传输的差别
电信号： 1.传输距离有限； 2.易受到干扰； 3.通讯网络成本相对较低。 光信号： 1.传输距离远； 2.抗干扰性强； 3.组网成本相对较高。
WPM具备的功能
1.显示实时数据：如有功功率、风速、温度等参数的当前值 ；
2.控制风机：如控制风机的开始、停止，转换风机的工作模 式等；
3.显示历史数据：如查看过去的发电量、故障等等。 4.生成报表：根据用户需要，可以把历史数据数据如发电量
、可利用率等生成报表。
WPM后台服务
SCADA-LiveDataCollector（数据采集器） SCADA-LiveDataTransmitor（数据转发器） SCADA-RecordDataCollector（数据下载）
IP采用分层结构，分为两个部分：前缀和后缀。前缀标 明主机连入的物理网络，地址后缀标明连入物理网络的不同 主机。
网线RJ45接头的制作规则
RJ45接口制作有两种排序标准：EIA/TIA 568B标准和 EIA/TIA568A标准。
568B标准的线序为 ：白橙、橙、白绿、蓝、白蓝、 绿、白棕、棕
568A标准的线序为 ：白绿、绿、白橙、蓝、白蓝、 橙、白棕、棕
几种常用的尾纤适配头
光纤接头的清洗
使用酒精对光纤接头和法兰连接处进行擦洗。当出现 线路通讯时通时断时，就可以采用这种方式进行处理。需 要注意擦洗时要对中断处的每个环节都要进行，如：光纤 跳线接头，法兰接头及上一台风机相对应的光纤跳线接头 、法兰接头。

培训资料风电机组和风电场通讯方式

培训资料风电机组和风电场通讯方式

光电转换器 数据交换机
服务器
风电机组和风电场通讯方式
变电站
风机上的光电转换器
风机
风机上的光电转换器
风机
连接详情
风电机组和风电场通讯方式
风机
风机上的光交换机
实
物
图
华锐交换机 作用：信号放大
中控台监控电脑
华锐服务器
风电机组和风电场通讯方式
二、复合环网 优点：造价低，降低接线延迟率 缺点：维护较为复杂
风电机组和风电场通讯方式

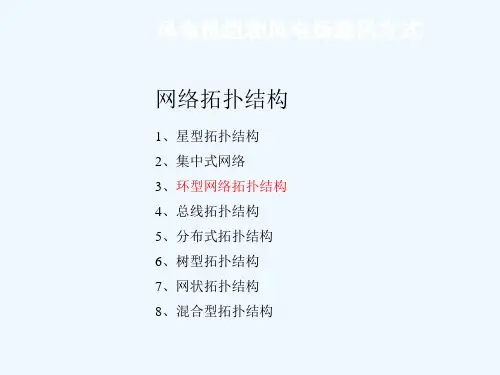

网络拓扑结构
1、星型拓扑结构 2、集中式网络 3、环型网络拓扑结构 4、总线拓扑结构 5、分布式拓扑结构 6、树型拓扑结构 7、网状拓扑结构 8、混合型拓扑结构
风电机组和风电场通讯方式
星型拓扑结构
风电机组和风电场通讯方式
集中式网络
风电机组和风电场通讯方式
环型网络拓扑结构
报表浏览
历史数据 实时数据 用户服务器
风电机组和风电场通讯方式
谢谢！
