稿4-沥青混凝土心墙坝施工.

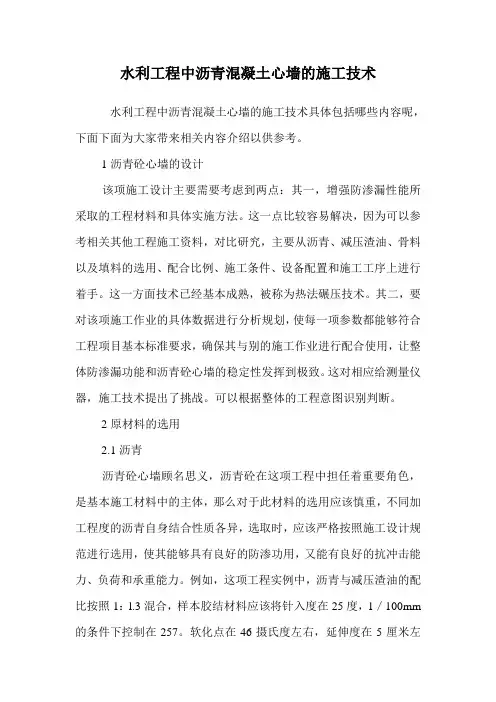

水利工程中沥青混凝土心墙的施工技术水利工程中沥青混凝土心墙的施工技术具体包括哪些内容呢，下面下面为大家带来相关内容介绍以供参考。

1沥青砼心墙的设计该项施工设计主要需要考虑到两点：其一，增强防渗漏性能所采取的工程材料和具体实施方法。

这一点比较容易解决，因为可以参考相关其他工程施工资料，对比研究，主要从沥青、减压渣油、骨料以及填料的选用、配合比例、施工条件、设备配置和施工工序上进行着手。

这一方面技术已经基本成熟，被称为热法碾压技术。

其二，要对该项施工作业的具体数据进行分析规划，使每一项参数都能够符合工程项目基本标准要求，确保其与别的施工作业进行配合使用，让整体防渗漏功能和沥青砼心墙的稳定性发挥到极致。

这对相应给测量仪器，施工技术提出了挑战。

可以根据整体的工程意图识别判断。

2原材料的选用2.1沥青沥青砼心墙顾名思义，沥青砼在这项工程中担任着重要角色，是基本施工材料中的主体，那么对于此材料的选用应该慎重，不同加工程度的沥青自身结合性质各异，选取时，应该严格按照施工设计规范进行选用，使其能够具有良好的防渗功用，又能有良好的抗冲击能力、负荷和承重能力。

例如，这项工程实例中，沥青与减压渣油的配比按照1：l.3混合，样本胶结材料应该将针入度在25度，1／100mm的条件下控制在257。

软化点在46摄氏度左右，延伸度在5厘米左右。

检测检验过程中，要严格遵照有关要求进行核对。

在对材料进行保管方面也要适当注意，考虑材料的自身特点和性质，将材料放置于防雨防晒的环境中，避免材料变性。

2．2骨料骨料选用的讲究也不少，由于该材料是决定施工主体强度的，所以最好不要选择光滑、凝聚力较弱的骨料，在于沥青砼配合使用的时候，内摩擦力对于沥青砼的强度起着不可忽略的作用。

被选用骨料一定要保证内中没有掺杂，质地有足够的硬度，与沥青的配合达到最佳效果。

2．3填料填料可以有多重选择，但是在本次工程中，填料主要选择了碱性的石粉，由于该种填料具有吸水性，对于外界环境特别是温度和湿度的变化比较敏感，所以需要保证其含水量，应该控制在百分之零点四内，除此之外，还需要保证填料的干净，不可与施工现场一些杂物进行混杂。

沥青混凝土心墙施工技术在水库大坝施工中的应用水库大坝中的沥青混凝土施工技术比起其他的材料心墙施工结构简单，抗渗能力强，工程量小。

沥青心墙具有较好的柔性和塑性，可以做到不漏水，防渗能力可达10 -8米以上，对于已有的裂缝可以做到一定的疗愈作用，可以适应坝体的沉陷和变形，相对来说是一种合理安全的防渗技术。

本文通过对沥青混凝土施工技术在水库大坝施工中的应用进行分析，探讨该施工技术的工艺流程。

标签：沥青混凝土；心墙施工技术；水库大坝施工1、原材料及拌和站布置1.1原材料在材料选择上，水库沥青混凝土材料建议选用S7矿粉填料、70#水工沥青、库区临近石料场粗细骨料。

矿料：在矿料的选择上，沥青混凝土矿料包括矿粉、粗骨料、细骨料。

水库沥青混凝土中的粗、细骨料选取的石料破碎后将其分成5～0.074mm、10～5mm、20～10mm 三种成品再运输到工地分仓堆存。

矿粉堆存的库房应该铺有木板且其上敷有油毡，保持干燥的状态。

骨料堆存的库房应该设有防雨棚，地面需要使用低标号混凝土，比周围的地面要高出10cm，避免雨水倒灌。

沥青混凝土摊铺前加工好的粗细骨料进行物理力学性能检验，确保材料能够满足指标要求。

沥青：沥青的质量好坏会影响工程的防渗效果，是混合料组成结构中的重要材料。

在施工工程中，如何选择沥青材料是一个很关键的问题。

该类工程通常会选用70#水工沥青，在选择的时候，需要厂家提供每个批次的试验合格报告及材质说明，再由工地进行复检，通过后方可正式用到施工场地。

1.2沥青混凝土拌和站布置沥青混凝土拌和站在布置的过程中，需要有2000m2的占地面积，在大坝铺筑现场附近大概600m的地方，可以有效降低沥青混合料的热量损失，也方便运输；与此同时，排水条件和地质也要得到保证，确保不会发生洪水灾害等；距离生活区不能太远，有利于环境卫生以及防火安全。

沥青拌和站的组成需要具备一个QLB-30B 型全自动沥青混合料搅拌设备、30t 散装沥青储存加热罐、沥青计量系统、矿料计系统。

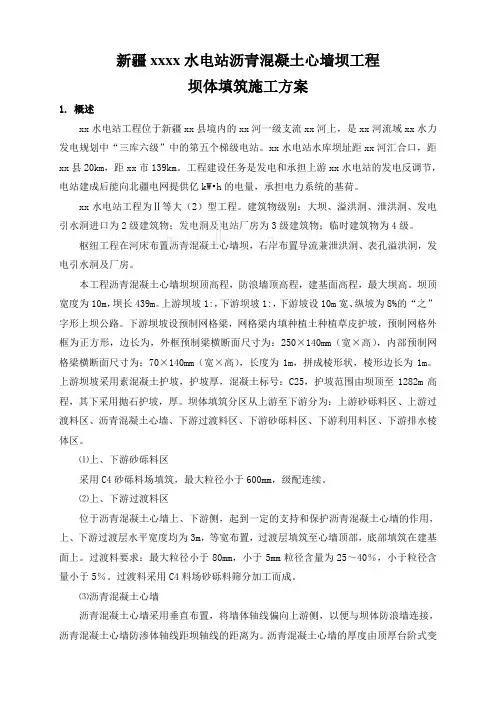

新疆xxxx水电站沥青混凝土心墙坝工程坝体填筑施工方案1.概述xx水电站工程位于新疆xx县境内的xx河一级支流xx河上，是xx河流域xx水力发电规划中“三库六级”中的第五个梯级电站。

xx水电站水库坝址距xx河汇合口，距xx县20km，距xx市139km。

工程建设任务是发电和承担上游xx水电站的发电反调节，电站建成后能向北疆电网提供亿kW•h的电量，承担电力系统的基荷。

xx水电站工程为Ⅱ等大（2）型工程。

建筑物级别：大坝、溢洪洞、泄洪洞、发电引水洞进口为2级建筑物；发电洞及电站厂房为3级建筑物；临时建筑物为4级。

枢纽工程在河床布置沥青混凝土心墙坝，右岸布置导流兼泄洪洞、表孔溢洪洞，发电引水洞及厂房。

本工程沥青混凝土心墙坝坝顶高程，防浪墙顶高程，建基面高程，最大坝高。

坝顶宽度为10m，坝长439m。

上游坝坡1:，下游坝坡1:，下游坡设10m宽、纵坡为8%的“之”字形上坝公路。

下游坝坡设预制网格梁，网格梁内填种植土种植草皮护坡，预制网格外框为正方形，边长为，外框预制梁横断面尺寸为：250×140mm（宽×高），内部预制网格梁横断面尺寸为：70×140mm（宽×高），长度为1m，拼成棱形状，棱形边长为1m。

上游坝坡采用素混凝土护坡，护坡厚，混凝土标号：C25，护坡范围由坝顶至1282m高程，其下采用抛石护坡，厚。

坝体填筑分区从上游至下游分为：上游砂砾料区、上游过渡料区、沥青混凝土心墙、下游过渡料区、下游砂砾料区、下游利用料区、下游排水棱体区。

⑴上、下游砂砾料区采用C4砂砾料场填筑，最大粒径小于600mm，级配连续。

⑵上、下游过渡料区位于沥青混凝土心墙上、下游侧，起到一定的支持和保护沥青混凝土心墙的作用，上、下游过渡层水平宽度均为3m，等宽布置，过渡层填筑至心墙顶部，底部填筑在建基面上。

过渡料要求：最大粒径小于80mm，小于5mm粒径含量为25～40％，小于粒径含量小于5％。

沥青砼心墙坝施工方案一、工程概况：xxxx县哈日不呼镇境内，地理坐标介于东经81°36′—81°40′，北纬45°01′—45°15′，坝址距离哈日不呼镇以北约15km，距离温泉县约45km，距离博乐市约69km，距离乌鲁木齐市596km。

水库总库容323.25 万m3。

大坝坝顶高程1227.9m，坝顶长度550.0m，最大坝高36.0m。

沥青砼心墙长度220 m，宽度0.3 m，小（1）型四等工程。

工程区有道路通往温泉县，对外交通较为方便。

主要施工内容包括：沥青砼心墙坝、导流灌溉洞工程、溢洪道工程、房屋建筑工程、供电线路工程、观测设施、大坝安全监测及水情测报系统、机电设备采购及安装、金属结构设备采购及安装等。

二、施工方案：1.设计要求：包括沥青砼心墙支座、沥青砼心墙放大角、沥青砼心墙、过渡料填筑、坝体砂砾石填筑等。

1.1沥青砼心墙支座：标号C25F200W6，底宽4 m，坡度1：0.5，厚度0.8 m，固结灌浆，2排，孔距2 m，孔深2 m。

1.2沥青砼心墙放大角、沥青砼心墙：沥青砼心墙放大角与沥青砼心墙支座交接处刷砂质沥青瑪蹄脂一道，宽度 1.2 m。

沥青砼心墙放大角每台收0.1 m，共收两台，第一台沥青砼心墙放大角宽度为0.7 m，高度0.3 m，第二台沥青砼心墙放大角宽度为0.5 m，高度0.3 m，再收成沥青砼心墙宽度为0.3m，高度至防浪墙底部1225.90m高程处用紫铜片止水连接。

侧面也用紫铜片止水与防渗墙连接。

1.3过渡料填筑：过渡料最大粒径小于200mm，小于5mm粒径含量为25.40％，小于0.075mm粒径含量为5％，Dr≥0.85，采用料场筛分料。

过渡料填筑宽度为沥青砼心墙每边1.5m，高度填至高程为1227.70m处。

1.4坝体砂砾石填筑：采用砂砾料填筑，最大粒径小于600mm，级配连续，碾压层厚度为0.8m，Dr≥0.85。

坝体砂砾石填筑高度填至高程为1227.70m处，前坝坡坡度1：2，后坝坡坡度1：1.8，在1215.9m高程处设置一道2m马道。

XXXXX水利枢纽工程坝体工程第Ⅰ标段（合同编号：WQ-KPTX20XX/SG-01）工程施工管理工作报告XXXXXX建设工程（集团）有限责任公司二〇一一年X月三十日目录1概述 .................................................................................................... - 1 -1.1工程概况................................................................................... - 1 -1.2主要工程特性........................................................................... - 1 -1.3工程主要工程量....................................................................... - 2 - 2工程投标............................................................................................ - 4 - 3施工总布置、总进度和完成的主要工程量.................................... - 4 -3.1 施工总布置.............................................................................. - 4 -3.2施工总进度计划....................................................................... - 7 -3.3工程实际开工、完工日期....................................................... - 8 - 4主要施工方法................................................................................... - 11 -4.1土石方开挖施工工艺.............................................................. - 11 -4.2土石方填筑............................................................................. - 12 -4.3心墙基础盖重砼及砼防渗墙施工方法................................. - 15 -4.4固结、帷幕灌浆施工方法..................................................... - 18 -4.5碾压式沥青砼心墙施工方法................................................. - 22 -4.6上游坝坡砼面板护坡施工方法............................................. - 33 -4.7坝顶防浪墙施工方法............................................................. - 35 - 5施工质量管理.................................................................................. - 37 -5.1施工质量目标、方针............................................................. - 37 -5.2确定项目质量目标，建立“创优”激励机制..................... - 37 -5.3施工质量控制程序................................................................. - 38 -5.4质量检测、试验资源配置..................................................... - 39 -5.5工程施工质量自检情况......................................................... - 40 - 6安全生产与文明施工及环境保护.................................................. - 45 -6.1安全生产................................................................................. - 45 -6.2文明施工与环境保护............................................................. - 47 - 7合同管理.......................................................................................... - 51 - 8经验与建议...................................................................................... - 51 - 9附件 .................................................................................................. - 52 -编制：XXX 审核：XXX 批准：XXX工程施工管理工作报告1概述1.1工程概况XXXXX水利枢纽工程位于XXXXXXX洪河出山口上游2.5km的中低山区，南距XXX县城11km，地理位置东经xx′，北纬xx。

浅析沥青混凝土心墙坝施工技术沥青混凝土具有多方面的优势，在水库程中的应用非常广泛。

但是沥青混凝土的心墙施工毕竟工序复杂，涉及到的工艺也较多，施工人员要加强每个施工环节的质量控制，尽可能地提高水库工程的质量。

只有这样才能进一步拓宽沥青混凝土的应用范围。

鉴于此，本文主要分析沥青混凝土心墙坝施工技术。

标签：沥青混凝土；心墙坝；施工技术1、概述沥青可以根据生产的原材料不同分为2大类：地沥青；焦油沥青，其中地沥青又分为天然沥青、石油沥青。

根据施工工艺的差别：将沥青混凝土心墙划分成碾压式及浇筑式2大类：（1）碾压式沥青混凝土心墙是借助外力，对一定温度下的沥青拌合料进行人工或者机械压实，使沥青拌合料的密实度达到设计要求，来保证心墙的安全运行。

（2）浇筑式沥青混凝土心墙则是采用较高的沥青用量，使沥青混凝土拌合料的流动性得到提高，使其在自重作用下压实达到设计要求的密实度，保证心墙的安全运行。

2、沥青混凝土心墙施工技术流程首先，在施工准备阶段，施工人员应当先确定沥青混凝土配合比以及施工工艺参数，主要包括沥青混凝土原材料性能检测、沥青混凝土室内配合比以及场外沥青混凝土铺筑和生产性实验。

其次，确定施工流程。

沥青混凝土心墙施工一般流程为：骨料的加工与贮存→骨料的初配及干燥加热→骨料二次筛分→沥青混合料的拌制→沥青混合料、过渡料运输→沥青混合料、过渡料铺筑→沥青混凝土施工质量控制及检测验收测量放线。

最后，選择合适的施工方法。

一般来说，沥青混凝土心墙的施工方法包括人工摊铺和机械摊铺两种，在无法使用机械的施工现场可使用人工摊铺方法，反之则可以应用机械摊铺方法以保证水利工程质量。

3、沥青混凝土心墙坝施工技术阿拉沟水库枢纽位于新疆吐鲁番地区托克逊县阿乐惠镇，挡水大坝为碾压式沥青混凝土心墙堆石坝，上游坝坡坡比为1∶2.2，下游坝坡坡比1∶2.0，坝体剖面结构主要由上、下游坝壳料、沥青混凝土心墙、过渡层构成。

心墙厚度由下至上从1.1m变至0.8m再变至0.6m。

浅谈水库大坝沥青混凝土心墙施工技术[摘要]本文结合水库大坝设计沥青混凝土心墙施工方法、施工工艺、拌和站布置、沥青混合料拌制、施工机械配置及质量控制等，总结出适用于水库大坝沥青混凝土心墙施工的方法。

[关键词]堆石坝沥青混凝土心墙施工方法质量控制水库绪论：沥青混凝土具有抗渗能力强，变形能力大，结构简单，工程量小，施工速度快，安全可靠，不破坏环境资源，因此优于其他材料的心墙。

沥青心墙防渗能力可达10-8以上，可视为不漏水，同时有较好的塑性和柔性，能适应坝体的变形和沉陷，对已产生的裂缝有一定的自愈能力，是一种安全合理的防渗形式设计。

我国从70年代以来，已建成了东北的尼尔基，三峡茅坪渓，重庆黔江洞塘，四川冶勒，新疆鄯善坎尔其等许多座沥青混凝土心墙坝。

本文结合我公司正在准备承建的水库大坝沥青混凝土心墙，介绍今后其施工方法、施工工艺、拌和站布置、沥青混合料拌制、施工机械配置及质量控制等，总结出适用于水库工程沥青混凝土心墙施工的方法。

1、工程概况水库工程坝型；以沥青混凝土心墙坝为代表坝型。

沥青混凝土心墙与灌浆廊道基座结合处设置，接触段需要加大，扩大段高3m，厚度由2m过渡到1m；心墙由底向上分别为0.8m、0.7m、0.6m、0.5m四种梯形断面，沥青砼心墙与防浪墙连接处同样设置。

在心墙上游侧设置3m宽碎石过渡带及在下游侧设置4m宽碎石过渡带（最大粒径为80mm）。

2、原材料、施工配合比及质量要求2.1原材料选用水库沥青混凝土材料建议选用70#水工沥青、库区临近石料场粗细骨料。

S75矿粉填料。

1）沥青。

沥青是混合料的重要组成部分，其质量的好坏直接影响工程的防渗效果，沥青的选择是工程质量的关键。

本工程选用70#水工沥青，厂家对每批进场沥青提供材质试验合格报告，工地试验室进行复检后方可用于工程施工。

沥青主要指标及检验成果达标见表1；2）矿料。

沥青混凝土矿料包括粗骨料、细骨料及矿粉。

水库沥青混凝土粗、细骨料采用的石料破碎后筛分成20～10mm、10～5mm、5～0.074mm三种成品运至工地分仓堆存。

沥青混凝土心墙堆石坝填筑施工方案宁夏回族自治区水利水电工程局古蔺县观文水库一标项目部年2月2016批准：审核：校核编制：一、编制依据 (1)二、工程概况 (1)1、概述 (1)2、水文气象 (2)3、大坝主要工程量 (3)三、施工平面布置 (3)1、施工布置 (3)四、施工程序及作业区划分 (4)1、总体施工程序 (4)2、坝体分层填筑程序 (4)3、作业区划分 (5)五、施工方法 (5)1、基础面处理及验收 (5)2、填筑工艺流程 (6)3、坝料填筑 (6)4、垫层料施工 (7)5、大坝上下游护坡砌筑 (7)6、沥青混凝土和过渡料填筑 (7)六、质量检查 (10)七、资源配置 (10)1、机械设备配置 (10)2、劳动力配置 (11)八、大坝填筑进度计划 (12)九、质量控制措施 (12)1、沥青混凝土心墙施工质量控制 (12)2、坝体填筑质量控制 (13)十、安全保证措施 (13)沥青混凝土心墙堆石坝填筑施工方案一、编制依据1.《碾压式土石坝施工规范》DL/T 5129-20131、依据《古蔺县观文水库工程枢纽及干渠项目》招标文件。

2、依据国家有关规程、规范的要求。

2. 《四川省古蔺县观文水库工程施工图（第一批）枢纽部分》YBY-SS-183S.1-20125169-20133.根据碾压试验成果参数。

4.根据现场条件。

二、工程概况1、概述观文水库位于赤水河左岸一级支流菜板河的右岸支流白泥河上游，坝址地处四川省古蔺县观文镇五桂村和复兴村交界处，距古蔺县城50km，控制集水面积26.lkm 2，多年平均年径流量1302万m3。

观文水库为中型水库工程，开发任务是以农业灌溉为主，兼顾乡村供水等综合利用。

观文水库工程供水范围为观文、白泥、椒园、金星4 个乡（镇），设计灌溉面积5.43 万亩（其中新增灌面4.20 万亩、改善灌面1.23 万亩），乡村供水人口4.43 万人，灌溉设计保证率70%，供水设计保证率95%。

沥青混凝土心墙坝工程坝体填筑施工方案在河流治理和水利工程中，坝体填筑是一项至关重要的工程环节。

沥青混凝土心墙坝工程则是一种常见的建设模式，旨在通过沥青混凝土的特性来确保坝体的强度和持久性。

以下是针对沥青混凝土心墙坝工程坝体填筑的施工方案：1. 前期准备在正式开展坝体填筑施工前，需要进行充分的前期准备工作。

这包括现场勘测、场地清理、材料采购等工作。

同时，需要制定详细的施工方案和施工进度计划，确保施工过程有条不紊地进行。

2. 材料准备沥青混凝土心墙坝工程的填筑材料主要包括碎石、沙子、水泥和沥青混凝土等。

在材料准备阶段，要确保材料的质量符合国家标准，并根据设计要求精确计量，以确保填筑质量。

3. 填筑工艺3.1 坝体分段填筑沥青混凝土心墙坝工程的坝体可以根据设计要求分成若干段进行填筑。

填筑时，应按照分段施工方案逐段进行，确保每段填筑的质量和密实度，并采取适当的措施进行接缝处理，以确保坝体的整体连续性。

3.2 振捣实心填筑过程中，要进行振捣实心，确保沥青混凝土的密实度和均匀性。

在振捣实心时，要根据设计要求选择合适的振捣设备和工艺，确保填筑质量。

3.3 接缝处理在坝体填筑过程中，会出现各段之间的接缝。

为了确保坝体的整体性能，需要对接缝进行处理。

处理接缝时，应采取适当的补偿措施，确保接缝的密封性和强度。

4. 施工质量控制在沥青混凝土心墙坝工程的填筑施工过程中，施工质量的控制至关重要。

对施工过程中的各项工艺进行严格监控，确保施工质量符合设计要求，最终实现坝体的强度和持久性。

5. 完工验收填筑施工完成后，需要进行完工验收。

验收时要对填筑质量、坝体强度、接缝处理等进行检查，确保填筑施工符合设计要求。

只有通过完工验收，坝体安全可靠才能得以保障。

综上所述，沥青混凝土心墙坝工程坝体填筑施工方案涉及多个环节，从前期准备到施工工艺再到施工质量控制，每一步都需要严格执行，确保填筑施工顺利进行并具有良好的质量。

填筑施工的质量和安全性不仅关乎工程的成功，更关系到人民群众的生命财产安全，因此务必慎之又慎，严格按照施工方案执行，做好每一个细节工作，确保沥青混凝土心墙坝工程坝体填筑施工的顺利进行。

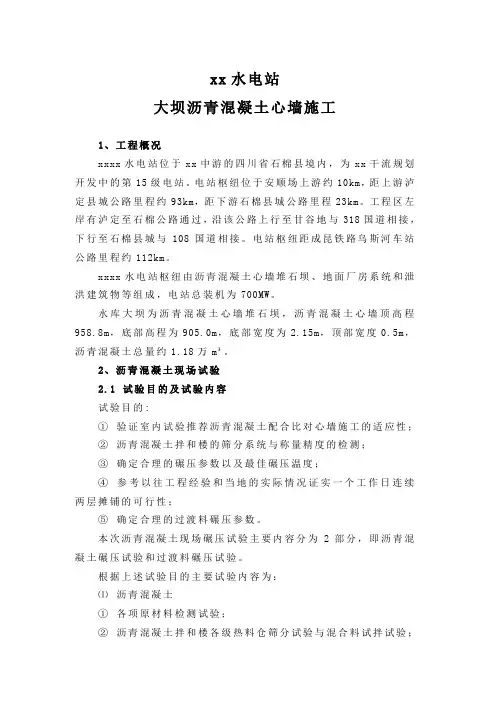

xx水电站大坝沥青混凝土心墙施工1、工程概况xxxx水电站位于xx中游的四川省石棉县境内，为xx干流规划开发中的第15级电站。

电站枢纽位于安顺场上游约10km，距上游泸定县城公路里程约93km，距下游石棉县城公路里程23km。

工程区左岸有泸定至石棉公路通过，沿该公路上行至甘谷地与318国道相接，下行至石棉县城与108国道相接。

电站枢纽距成昆铁路乌斯河车站公路里程约112km。

xxxx水电站枢纽由沥青混凝土心墙堆石坝、地面厂房系统和泄洪建筑物等组成，电站总装机为700MW。

水库大坝为沥青混凝土心墙堆石坝，沥青混凝土心墙顶高程958.8m，底部高程为905.0m，底部宽度为2.15m，顶部宽度0.5m，沥青混凝土总量约1.18万m³。

2、沥青混凝土现场试验2.1 试验目的及试验内容试验目的:①验证室内试验推荐沥青混凝土配合比对心墙施工的适应性；②沥青混凝土拌和楼的筛分系统与称量精度的检测；③确定合理的碾压参数以及最佳碾压温度；④参考以往工程经验和当地的实际情况证实一个工作日连续两层摊铺的可行性；⑤确定合理的过渡料碾压参数。

本次沥青混凝土现场碾压试验主要内容分为2部分，即沥青混凝土碾压试验和过渡料碾压试验。

根据上述试验目的主要试验内容为：⑴沥青混凝土①各项原材料检测试验；②沥青混凝土拌和楼各级热料仓筛分试验与混合料试拌试验；③两层现场人工摊铺碾压试验，包括现场所取的混合料的各项试验和芯样的各项试验；④连续两层现场机械摊铺试验，包括现场所取的混合料的各项试验和芯样的各项试验。

⑵过渡料①过渡料颗粒分析试验；②现场摊铺碾压试验，根据碾压结果确定合理的施工参数。

2.2 试验依据及施工设备配合比设计标准、碾压过程控制标准等依据《土石坝沥青混凝土面板和心墙设计准则（SDJ01—88）》、《水工碾压式沥青混凝土施工技术规范(DL/T5363—2006)》进行，原材料检验及碾压后沥青混凝土性能试验根据《水工沥青混凝土试验规程（DL/T5362-2006）》进行，过渡料试验按设计技术要求进行。

碾压式沥青混凝土防渗心墙施工方案1.工艺原理在土石坝中采用碾压式沥青混凝土心墙防渗，代替其它型式的防渗结构，其施工方法类似于碾压混凝土施工，其主要环节：矿料加工、沥青混凝土拌和、运输、摊铺、碾压等，均采取全机械化作业。

施工前进行室内、现场和生产性试验，取得各项施工工艺参数，以指导现场施工。

施工中对全过程进行质量检测和控制，重点控制原材料质量；沥青混合料的拌和时间；沥青混合料的拌和、铺筑等过程的各种温度；沥青混合料的摊铺速度、碾压速度、碾压方式、碾压遍数等技术参数，确保沥青混凝土施工质量。

施工后采用无损和钻孔的方式进行沥青混凝土施工质量的检测。

整个施工过程从原材料、施工的各个作业环节和施工后的检测等各方面进行严格控制，从而使沥青混凝土施工质量满足设计要求。

2.施工工艺流程及操作要点2.1 施工工艺流程施工准备→矿料加工→沥青混合料制备→沥青混凝土心墙铺筑2.2 操作要点2.2.1 矿料加工1、矿料加工流程图见图5.2.1图5.2.1 矿料加工流程图2、施工工艺及要求1）块石储运①块石运输沥青混凝土骨料加工宜优先选用能与沥青粘结良好的碱性岩石加工。

加工沥青混凝土各级骨料所用块石要求清洁、岩质坚硬、质量稳定，且块度小于20cm。

块石采用自卸汽车运输。

②块石储存块石储存量以满足约5~10天的铺筑用量（加工厂离工地较远时，可适当增加储存量）。

块石储存设防雨棚。

设碎石或混凝土地坪，地坪高出周围地面30cm以上，以防雨水倒灌。

3）块石加工①粗、细碎粗、细碎分别用反击式破碎机及立式冲击破碎机制取骨料，前者主要用于制取粗骨料，后者主要用于制取细骨料及填充料。

②筛分破碎的混合矿料经过一段筛分，分成＞20mm和＜20mm的矿料，＞20mm的矿料用胶带机输送进入细碎破碎机循环破碎，＜20mm的矿料分级用胶带机输送进入净料堆场堆存，最粗一级骨料亦可进入细碎循环破碎，经过二段筛分后，按设计要求分成粗骨料和细骨料，分级用胶带机输送进入净料堆场，最细一级的矿料用链式输送机输送进入分选机。

坝体填筑前期与后期填筑的坝体接合部施工及沥青碇心墙填筑第一节工程概况XX水库位于南江支流XX上，坝址位于XX区XX镇XX街道办XX村，距XX城区3.0km,是一座以灌溉和城市供水为主，兼顾灌区集镇和农村人畜供水以及防洪等综合利用的中型水利工程。

坝址以上控制集水面积32・6 krr?,多年平均来水量1793万rr?,借水坝址位于吴家河三包村处，控制集水面积22.9km^多年平均来水量1260万m'o水库多年平均供水量1371万m3,设计灌面3・86万亩，正常蓄水位389.00m，总库容1630万m3,有效库容：1246万m3。

XX水库由水库枢纽工程和渠系工程两部分组成。

其屮枢纽工程包括拦河大坝、溢洪道、放空隧洞、取水隧洞、吴家河补水工程等建筑物；渠系工程由1条总干渠、2条干渠和7条万亩以下支流组成。

枢纽工程布置在XX与XX汇口以下500.0m处，拦河大坝采用碾压式沥青混凝土心墙石渣坝，坝顶高程391.50m,坝顶宽8.00m,坝顶轴线长446.00mO河床段心墙建基面高程340.50m,最大坝高51m,最大坝底宽度222.22m。

沥青混凝土心墙位于坝体中部，宽0.50m,心墙两侧设水平宽2.50m的过渡层，心墙与基础接合部设置宽6.00m.厚1.00m的C20混凝土基座为帷幕灌浆的盖板。

泄洪方式采用左坝肩开敞式溢洪道，放空隧洞和取水隧洞布置在左岸。

大坝沥青混凝土心墙工程内容包括：盖板混凝土接触面凿 毛、涂刷冷底了油、涂刷沥青马蹄脂（即沥青砂浆）、模板制安、 心墙两侧过渡料填筑、沥青混凝土填筑及碾压等项目。

主要工程 量：过渡料57235m3,沥青马蹄脂25m3,沥青混凝上5621m3o第二节编制说明一、编制依据WL/T5363-2006水工碾压式沥青混凝土施工规范》第三节 坝体填筑前期与后期填筑的坝体接合部施工一、形成分区填筑的原因XX 水库大坝填筑由于前期施工区内，征地以及乡村公路不能及时拆除等问题，造成我部计划大坝截流时间未能按期实现, 又因原投标文件中二汛开始时间为2014年5月1 R ,但根据XX市政府防汛办公室通知，经业主下达本工程汛期开始时间提前为 2014年4月15 R,综上我部制定了《2014年度汛方案》，在方案中采取了以填筑度汛断面的措施来确保4月15日达到度汛高 程，此方案已获监理、设计、业主以及相关部门的批准。

沥青混凝土心墙坝堆石坝结构和施工流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!沥青混凝土心墙坝堆石坝结构和施工流程概述沥青混凝土心墙坝和堆石坝是常见的水利工程建设中的重要构造形式。

沥青混凝土心墙坝工程坝体填筑施工方案一、前言心墙坝是水利工程中常见的一种坝型，其具有较高的抗渗性和抗冲刷性能，能够有效地控制坝体内水压和渗流。

沥青混凝土心墙坝工程作为一项重要的治理和防洪措施，施工方案的制定至关重要。

本文将探讨沥青混凝土心墙坝工程坝体填筑的施工方案及关键注意事项。

二、施工方案1. 施工准备在进行坝体填筑施工前，首先需要做好施工准备工作。

包括但不限于：•组织好施工人员，确保施工人员具备相应的资质和技能；•确保施工现场安全，设置施工警示标志，配备必要的安全设备；•调配好施工所需的机械设备和材料，保证施工的顺利进行。

2. 坝体填筑工艺2.1 砂石料及沥青的运输•砂石料和沥青的运输应采用封闭式车辆，并保持清洁，以免杂质污染；•运输过程中应防止漏料和溅漏，避免对环境造成污染。

2.2 坝体填筑顺序•首先进行坝体前置填筑，逐层夯实，并确保填筑层间的连接性；•接着对沥青混凝土心墙进行填筑，注意均匀施工，避免出现局部积聚或漏填现象；•最后进行坝体后置填筑，确保坝体整体密实。

3. 质量控制3.1 材料质量检测•对砂石料和沥青等材料进行质量检测，确保符合相关标准要求；•每批原材料到达现场前，需要进行抽样检验，合格后方可使用。

3.2 施工质量检验•施工过程中应定期进行质量检查，确保填筑工艺符合要求；•完工后对整体坝体进行质量验收，保证工程质量符合设计要求。

三、注意事项在进行沥青混凝土心墙坝工程坝体填筑施工时，需要特别注意以下事项：1.施工现场环境保护，减少污染；2.施工人员安全防护，避免发生意外；3.施工机械设备的操作规范，确保施工顺利进行；4.施工质量的检验和验收，保证工程质量。

结语沥青混凝土心墙坝工程坝体填筑施工方案的制定，对于确保工程的顺利进行和质量保障至关重要。

通过本文所述的施工方案及注意事项，可以为沥青混凝土心墙坝工程的填筑施工提供一定的指导和参考，希望能够对相关工作有所帮助。

沥青砼心墙坝沥青混凝土心墙施工技术交底1 试验准备（1）利用反铲和自行碾将坝体填筑料不平整规则的地方进行处理；（2）测量队全站仪放线，标出基座混凝土与沥青混凝土结合范围，将心墙与基座连接处的表面应凿毛，彻底清除混凝土表面的乳皮、灌浆遗留下的浮浆、杂物及粘着污物，并使得混凝土面干燥，同时对铜止水进行检查，有破损的地方及时进行补焊，然后在其上部喷涂一层稀沥青（沥青：汽油=3：7）。

（3）待稀沥青充分挥发干燥后，确保表面清洁无污物。

再在稀沥青上均匀摊铺一层1cm厚的砂质沥青玛蹄酯（配比为沥青：石粉：河沙=1：2：1）。

沥青玛蹄脂边摊铺边刮平，要求表面平整、光洁。

完成后及时用帆布覆盖。

沥青玛蹄脂不能存放时间过长，避免产生离析现象。

2 沥青混凝土心墙施工流程2.1沥青混凝土心墙施工工艺流程见图2-12.2沥青砼拌制2.2.1沥青砼配合比沥青砼施工配合比以设计提供配合比进行施工。

2.2.2沥青砼拌和工艺流程见图2-22.2.3沥青混凝土采用LB-1000型沥青混凝土拌和站拌制，先将骨料与填料拌和25s，再加入沥青拌和45s。

拌合后沥青混合料应无花白料；沥青混合料出机口温度在140~170℃。

2.2.4沥青、骨料及填料按重量进行称量，称量精度应为：±0.5%；2.2.5骨料加热在烘干加热筒内进行，先倒细骨料后倒粗骨料，加热温度为180±5℃。

2.2.6出机后的混合料，发现以下情况则做废料处理：①温度过高，实测温度大于175℃，冒黄烟，混合料呈棕色，无光泽。

②温度过低，实测温度110℃，骨料颗粒未完全被沥青裹覆，有结块现象。

图2-1 沥青混凝土心墙施工流程图图2-2 沥青砼拌和工艺流程③称量不准，沥青过多，沥青砼分离，沥青泛出，粒料游离；沥青不足，粗粒料裹覆状态恶劣，混合料紊乱；骨料过多，颗粒显著分离，配合比不好。

④花白料，拌和不均匀，部分骨料未被裹覆。

2.3沥青混合料的运输及入仓沥青混凝土混合料拌好后采用5t自卸车运输，运输过程中用帆布覆盖保温，运输至现场，沥青混合料入仓温度控制在140～170℃。
