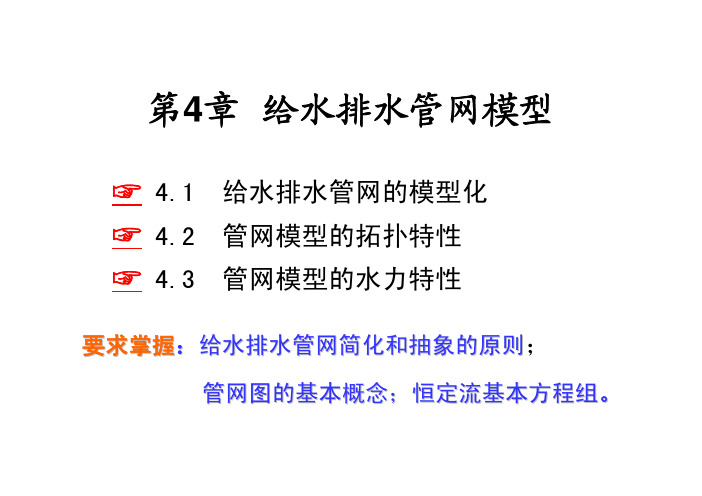

第4章给水排水管网模型☞ 4.1 给水排水管网的模型化☞ 4.2 管网模型的拓扑特性☞ 4.3 管网模型的水力特性要求掌握：给水排水管网简化和抽象的原则；管网图的基本概念；恒定流基本方程组。

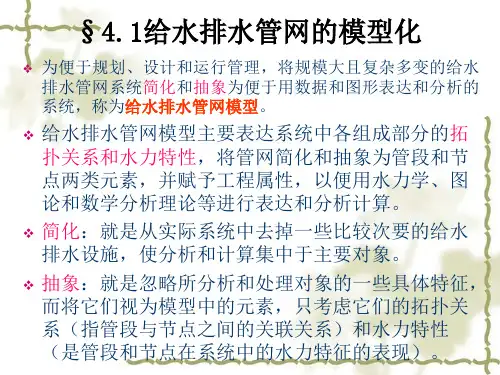

（便于用图形和数据表达和分析的系统）给水排水管网模型（管段、节点）管线附属设施忽略具体特征4.1给水排水管网的模型化给水排水管网模型——给排水管网简化和抽象为便于用图形和数据表达和分析的系统。
给水排水管网简化——从实际系统中去掉一些比较次要的给水排水设施，使分析和计算集中于主要对象。
给水排水管网抽象——忽略所分析和处理对象的一些具体特征，而将它们视为模型中的元素，只考虑它们的拓扑关系和水力特性。
4.1.1 给水排水管网的简化一、简化原则（1）宏观等效原则——保持功能，各元素关系不变。
（2）小误差原则——允许误差范围内。
管线的简化；附属设施的简化管线简化的一般方法(1) 删除次要管线，保留主干管线和干管线；(2) 很近的交叉点合并为同一交叉点；(3) 去掉全开阀，管线在全闭阀处切断；(4) 不同的管材简化为单一管材；(5) 并联管线简化合并；(6) 大系统拆分为多个小系统分别计算。
删除次要管线，保留主干管线和干管线；不影响全局水力特性的设施删除，如全开的闸阀、排气阀、泄水阀、消火栓、检查井等。
同一处的多个相同设施合并，如同一处的多个水量调节设施，并联或串联工作的水泵或泵站合并等。
附属设施简化的一般方法4.1.2 给水排水管网的抽象1.管段——管线和泵站等简化后的抽象形式管段只输送流量，不改变流量。
可以改变水的能量。
管段标识——正整数,加中括号。
2.节点——管线交叉点、端点或大流量出入点的抽象形式。
节点只传递能量，不改变能量，可以改变水的流量。
节点标识——正整数,加小括号。
4.2管网模型的拓扑特性一、管网图的基本概念1.图——表示关系或联系管网图的组成——管段、节点拓扑特性——管网模型中节点与管段的关联关系。
{}7,6,5,4,3,2,1=V 7)(=G N {}8,7,6,5,4,3,2,1=E {})7,6(),6,5(),7,4(),6,3(),5,2(),4,3(),3,2(),2,1(=E 8)(=G M 如：集合表示2.有向图在管网图中，关联任意管段的两个节点和是有序的，即管网图为有向图，记，节点称为起点，节点称为终点。
