XRD分析方法

XRD分析方法介绍X射线衍射（X-ray diffraction，简称XRD）是一种非常重要的物质结构表征技术，广泛应用于材料科学、化学、地球科学、生命科学等领域。

它通过将X射线射向样品，然后测量和分析X射线经过样品后的衍射图样，从而得到样品的结构信息。

1.非破坏性：XRD是一种非破坏性分析方法，样品在接受X射线照射后不会发生永久性损伤，可以反复使用。

2.不受样品形态限制：XRD适用于固体、液体、薄膜和粉末等形态的样品，对样品的晶型、晶体结构和晶粒尺寸等信息进行分析。

3.高分辨率：XRD可以提供较高的分辨率，可以检测出样品中微小的结构变化，如晶格畸变、相变等。

4.定量分析：XRD可以进行定量分析，通过衍射峰的强度和位置，可以获取样品中不同晶相的含量，并计算晶格参数、物相纯度等信息。

5.多功能性：除了结构表征外，XRD还可以用于拟合数据、表面分析、粒度分析等应用。

1.菲涅尔衍射法：菲涅尔衍射法是一种传统的XRD方法，主要用于粉末样品的结构分析。

它是通过测量样品晶粒间隔的变化，然后将这些信息转换为衍射图样，从而得到样品的结构信息。

2. Laue衍射法：Laue衍射法是一种快速的结构分析方法，主要用于晶体表面和薄膜样品的分析。

它通过将样品放在X射线束下，然后测量并分析样品中衍射出的X射线图样，从而得到样品的结构信息。

3.粉末衍射法：粉末衍射法是一种广泛应用的XRD方法，主要用于粉末样品的结构分析。

它是通过将样品制成细粉，然后进行衍射测量，并根据布拉格方程计算晶格参数和相量等信息。

4.单晶衍射法：单晶衍射法是一种高精度的XRD方法，主要用于单晶样品的结构分析。

它是通过将样品制成单晶，然后测量和分析样品中衍射出的X射线图样，从而得到样品的三维晶体结构信息。

5.傅立叶变换衍射法：傅立叶变换衍射法是一种用于薄膜和多晶样品的XRD方法，主要用于分析样品中的表面形貌、界面反应等信息。

它是通过将样品经过傅立叶变换，将时域中的信号转换为频域中的信号，然后提取相应的结构信息。

X射线衍射分析（X-ray diffraction，简称XRD），是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。

将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。

X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等。

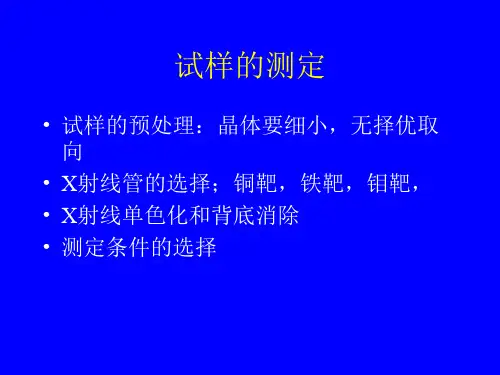

X射线衍射分析-样品要求1、金属样品如块状、板状、圆拄状要求磨成一个平面，面积不小于10X10毫米，如果面积太小可以用几块粘贴一起。

2、对于片状、圆拄状样品会存在严重的择优取向，衍射强度异常。

因此要求测试时合理选择响应的方向平面。

3、对于测量金属样品的微观应力（晶格畸变），测量残余奥氏体，要求样品不能简单粗磨，要求制备成金相样品，并进行普通抛光或电解抛光，消除表面应变层。

4、粉末样品要求磨成320目的粒度，约40微米。

粒度粗大衍射强度底，峰形不好，分辨率低。

要了解样品的物理化学性质，如是否易燃，易潮解，易腐蚀、有毒、易挥发。

5、粉末样品要求在3克左右，如果太少也需5毫克。

6、样品可以是金属、非金属、有机、无机材料粉末。

用途1、物相分析衍射图晶体的Ｘ射线衍射图像实质上是晶体微观结构的一种精细复杂的变换，每种晶体的结构与其Ｘ射线衍射图之间都有着一一对应的关系，其特征X射线衍射图谱不会因为它种物质混聚在一起而产生变化，这就是Ｘ射线衍射物相分析方法的依据。

制备各种标准单相物质的衍射花样并使之规范化，将待分析物质的衍射花样与之对照，从而确定物质的组成相，就成为物相定性分析的基本方法。

鉴定出各个相后，根据各相花样的强度正比于改组分存在的量（需要做吸收校正者除外），就可对各种组分进行定量分析。

目前常用衍射仪法得到衍射图谱，用“粉末衍射标准联合会（JCPDS）”负责编辑出版的“粉末衍射卡片（PDF卡片）”进行物相分析。

关于XRD物相定量分析X射线衍射（XRD）是一种常用的分析技术，用于确定材料的物相组成，结构和晶体学信息。

XRD物相定量分析是通过测量样品对入射X射线的散射模式来分析样品中各组分的含量。

本文将详细介绍XRD物相定量分析的原理、方法和应用。

原理：XRD物相定量分析的原理基于布拉格方程：nλ = 2d sinθ，其中n 为整数，λ为入射X射线的波长，d为晶面间距，θ为散射角。

当X射线照射到晶体上时，会与晶体内的晶面相互作用，并产生散射。

不同晶面的晶面间距会导致不同散射角和散射强度的出现。

通过测量样品的散射模式，可以确定样品中的物相组成。

方法：XRD物相定量分析的方法主要有两种：定性分析和定量分析。

1.定性分析：通过比对实验测得的散射模式与已知标准样本的散射模式，可以确定样品中的物相种类。

这种方法常用于未知样品的初步分析和相的鉴定。

2.定量分析：通过测量散射峰的强度和位置，可以确定样品中各组分的含量。

定量分析需要建立标准曲线或参考曲线，以确定散射峰的位置和强度与物相含量之间的关系。

常用的定量分析方法有内标法、峰面积法和相对比例法等。

常用仪器：进行XRD物相定量分析需要使用X射线衍射仪。

X射线衍射仪由X射线源、样品台、衍射角度测量器和X射线探测器组成。

X射线源通常使用钴、铜或铬等发射入射X射线的金属。

应用：XRD物相定量分析在材料科学、地质学、矿物学、纺织业等领域具有广泛的应用。

1.材料科学：XRD物相定量分析可以用于研究材料的结构性质，例如晶胞参数、晶体结构和晶格畸变等。

它可以用于分析晶体中的杂质、晶形和晶轴取向等信息，并对材料的性能和性质进行评估和改善。

2.地质学和矿物学：XRD物相定量分析可用于矿石和岩石中矿物的鉴定和定量分析。

它可以确定矿物的种类、含量和分布情况，进而研究地质历史和矿床形成机制。

3.纺织业：XRD物相定量分析在纺织品中的应用主要用于分析纤维结构和纤维取向。

它可以评估纤维材料的质量和性能，并优化纺织工艺。

XRD物相定量分析X射线衍射（X-Ray Diffraction，XRD）是一种常用的材料物相分析方法，可以确定材料的结晶结构、晶格参数以及物相比例等信息。

通过测量材料对入射X射线的衍射，可以得到衍射谱图，通过对谱图的分析计算，可以得到材料的物相及其定量分析结果。

本文将介绍XRD物相定量分析的基本原理、常用方法和数据处理过程。

X射线衍射的基本原理是由入射的X射线通过晶体与晶体原子或分子发生散射而产生的。

根据布拉格定律，当入射角度满足2dsinθ=nλ时，其中d是晶格面间距，θ是入射和散射光束夹角，n是整数，λ是X射线波长，就会发生衍射。

不同晶体具有不同的晶格参数和晶体结构，因此它们会在不同的衍射角（θ值）出现不同的衍射峰，通过测量衍射角可以获得晶体的结构信息。

XRD物相定量分析的实验步骤主要包括样品的制备、衍射谱图的测量和数据处理等。

首先，样品需要制备成适当的形式，通常是粉末状或薄片状。

对于晶体较大的样品，可以直接进行测量；而对于晶体粒度较小的样品或非晶体样品，需要进一步进行研磨和退火等处理，以提高样品的结晶度。

制备完成后，将样品放置在X射线衍射仪的样品台上，进行衍射谱图的测量。

衍射谱图的测量通常采用旋转或倾斜方式，分别称为旋转衍射和倾斜衍射。

在旋转衍射中，样品台固定，X射线管和检测器绕着样品台进行旋转，测量不同角度下的衍射强度。

在倾斜衍射中，样品台和检测器保持固定，X射线管进行倾斜照射，测量不同角度下的衍射强度。

通过测量一系列角度下的衍射强度，可以得到样品的衍射谱图。

XRD物相定量分析方法有许多种，常用的包括全谱法、内标法、正交试验法、铺峰法等。

全谱法是通过将衍射谱图进行全范围积分来定量分析各个物相的含量，适用于物相含量差异较大的样品。

内标法是通过在样品中加入已知物相作为内标，根据内标峰的强度比值来计算其他物相的含量，适用于物相含量差异不大的样品。

正交试验法是通过设计一系列正交试验样品，根据试样中各物相峰的强度来计算各物相的含量，适用于物相含量差异较大的样品。

XRD物相分析实验报告一、引言X射线衍射（XRD）是一种用来研究物质的晶体结构和晶体衍射现象的重要实验方法。

XRD物相分析实验可以通过测定物质的衍射图案，确定样品中的晶体结构以及晶格参数，进而分析物质的组成和性质。

本实验旨在通过XRD物相分析，对实验样品的晶体结构进行研究。

二、实验步骤1.将待测样品研磨成细粉，并用乙醇进行清洗和过滤，使得样品表面平整且无杂质。

2.将样品放置在刚度良好的样品钢环中，并用理石粉填充其余空间，以保持样品的平整性和稳定性。

3.将样品钢环固定在X射线测量装置上的样品架上，确保样品与X射线发射源、接收器和探测器之间的距离合适，并开启仪器。

4.使用仪器提供的程序选择适当的测量参数，如测量范围、步长等，进行XRD测试。

5.测量结束后，根据实验结果进行数据处理和分析，绘制出衍射图案，通过对衍射峰进行配对和标定，确定样品的物相信息。

三、实验结果与分析根据实验测得的衍射图案，可以清晰地观察到一系列衍射峰。

根据布拉格衍射公式d = λ / (2sinθ)，其中d是晶面间距，λ是入射X射线波长，θ是衍射角度，我们可以计算出样品的晶面间距。

通过对衍射峰的标定和配对，我们可以确定样品中的物相信息。

根据国际晶体学数据库（ICDD）提供的数据，我们可以进行衍射峰的比对和匹配，确定样品中的晶体结构和晶格参数。

四、讨论与结论通过实验测定和分析，我们可以得出以下结论：1.样品中存在的晶体结构和晶格参数：（列举样品中的物相，以及其晶格参数，如晶格常数a，b，c以及晶胞参数等）2.样品的组成和性质：根据物相信息，可以推断出样品的组成和性质，如化合物的化学组成和晶体的热稳定性等。

3.实验结果的可靠性：对于确定样品物相和晶体结构的可靠性，除了比对和匹配实验结果外，还应考虑并确定实验条件和控制因素的合理性以及实验数据的准确性。

总之，XRD物相分析实验是一种常用的方法，可以研究物质的晶体结构和晶格参数。

通过实验测量和分析，我们可以得出样品中存在的物相信息并推断出样品的组成和性质。

xrd的工作原理及使用方法
X射线衍射（XRD）是一种常用的材料分析方法，其工作原理基于布拉格方
程和晶体结构因子的数学表达式。

当一束单色X射线照射到晶体上时，晶体
中原子周围的电子受X射线周期变化的电场作用而振动，从而使每个电子都
变为发射球面电磁波的次生波源。

所发射球面波的频率与入射X射线的波长
一致。

基于晶体结构的周期性，晶体中各个原子（原子上的电子）的散射波
可相互干涉而叠加，称之为相干散射或衍射。

X射线在晶体中的衍射现象，
实质上是大量原子散射波相互干涉的结果。

每种晶体所产生的衍射花样都反
映出晶体内部的原子分布规律。

其中，衍射线的分布规律由晶胞大小、形状
和位向决定，衍射线强度则取决于原子的品种和它们在晶胞中的位置。

因此，不同晶体具备不同的衍射图谱。

在使用XRD时，首先需要选择合适的靶材和X射线波长，以确保衍射图谱的
准确性和可靠性。

常用的靶材包括Cu、Mo等，它们的特征X射线波长不同，需要根据待测样品的性质和所需精度来选择。

其次，需要确定合适的扫描范
围和扫描速度，以确保能够获得完整的衍射图谱和准确的晶格常数。

在测试
过程中，需要注意样品的制备方法，以确保晶体结构的完整性和一致性。

最后，通过对衍射图谱的分析，可以得到样品的晶格常数、晶面间距等信息，
从而了解样品的晶体结构和物相组成。

总之，XRD是一种非常有用的材料分析方法，可以用于研究晶体的结构和物
相组成。

通过了解XRD的工作原理和使用方法，可以更好地应用这一技术来
分析材料性质和结构，为科学研究和技术开发提供有力支持。

4XRD分析方法X射线衍射（X-ray diffraction，XRD）是一种常用的材料表征技术，可以用于确定晶体结构、结晶度、晶粒尺寸和晶格常数等信息。

下面将介绍四种常见的XRD分析方法。

1.物相分析：物相分析是XRD最常用的应用之一，用于确定样品中存在的晶体物相。

通过比较样品的衍射图谱与标准物质的衍射图谱，可以确定样品中的晶体结构和晶格常数。

物相分析可以用于确定无机和有机材料的晶体结构，以及确定金属、陶瓷、合金等材料中的晶体相。

2.晶体结构解析：晶体结构解析是通过XRD确定材料的三维晶体结构。

通过测量样品的衍射强度、角度和峰形等信息，利用逆空间充分约束的结构解析方法，可以确定晶体的原子位置、晶胞参数、晶体对称性和空间群等。

晶体结构解析对于理解材料的物理和化学性质具有重要意义，特别是在无机固体中。

3.晶体品质分析：晶体品质分析用于评估晶体样品的完整性、缺陷含量和纯度。

缺陷如滑移、堆垛错位等可以通过分析XRD图谱的峰型和峰宽来监测。

此外，晶格畸变和晶格常数的测量也可以作为评估晶体品质的指标。

晶体品质分析在材料研究和工程应用中具有重要意义，可以帮助确定材料的可行性、优化制备工艺。

4.相变分析：相变分析用于研究样品在不同温度、压力或化学环境下的结构变化。

通过测量样品在不同条件下的衍射图谱，可以确定材料的相变温度、晶体结构的变化以及相变机制。

相变分析对于理解材料的相互作用和调控材料的物性具有重要意义，特别是在合金材料、储氢材料和铁电压电材料等领域。

综上所述，XRD分析方法包括物相分析、晶体结构解析、晶体品质分析和相变分析等。

这些方法在材料科学和工程中具有广泛的应用，可以帮助研究人员了解材料的微观结构和性质，并指导新材料的设计和制备。
