32006A预应力混凝土张拉检验批质量验收记录(一) (2)

预应力混凝土工程施工检验批质量验收记录（先张法）G 2-8-2说明主控项目1 预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：①钢丝检验每批不得大于60t；从每批钢丝中抽查5％，且不少于5 盘，进行形状、尺寸和表面检查，如检查不合格，则该批钢丝全数检查；从检查合格的钢丝中抽取5％，且不少于3 盘，从每盘钢丝的两端取样进行抗拉强度、弯曲、伸长率试验，试验结果有一项不合格，则不合格盘报废，并从同批未检验过的钢丝盘中取双倍数量的试样进行该不合格项的复验，如有一项不合格，则该批钢丝判定为不合格。

②钢绞线检验每批不得大于60t；从每批钢绞线中任取3 盘，并从每盘钢绞线的端部正常部位截取一根试样，进行表面质量、直径偏差检查和力学性能试验，如每批少于3盘，应全数检查，试验结果如有一项不合格时，则不合格盘报废，并再从该批未检验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如有一项不合格，则该批钢绞线判定为不合格。

每批钢绞线的重量应不大于60 吨。

③精轧螺纹钢筋检验每批不得大于60t，对表面质量应逐根检查；检查合格后，在每批中任选2根钢筋截取试件进行拉伸试验，试验结果如有一项不合格，则区双倍数量试件重做试验，如仍有一项不合格，则该批钢筋为不合格。

检查数量：按进场的批次抽样检验。

检验方法：检查产品合格证、出厂检验报告和进场复验报告。

2 预应力筋用锚具、夹具和连接器应符合国家现行标准《预应力筋用锚具、夹具、连接器》（GB/T14370 ）和《预应力锚具、夹具、连接器应用技术规程》JGJ85的规定。

进场时，应对其质量证明文件、型号、规格等进行检验，并应符合下列规定：1）锚具、夹具和连接器验收批的划分：在同种材料和同一工艺条件下，锚具和夹具以不超过1000套为一个验收批；连接器以不超过500套为一个验收批。

2）外观检查：从每批中抽取10%的锚具（夹具或连接器）且不少于10套，检查其外观和尺寸，如有一套表面有裂纹或超过产品标准及设计要求的允许偏差，则应另取双倍数量的锚具重做检查；如仍有一套不符合要求，则应全数检查，合格者方可使用。

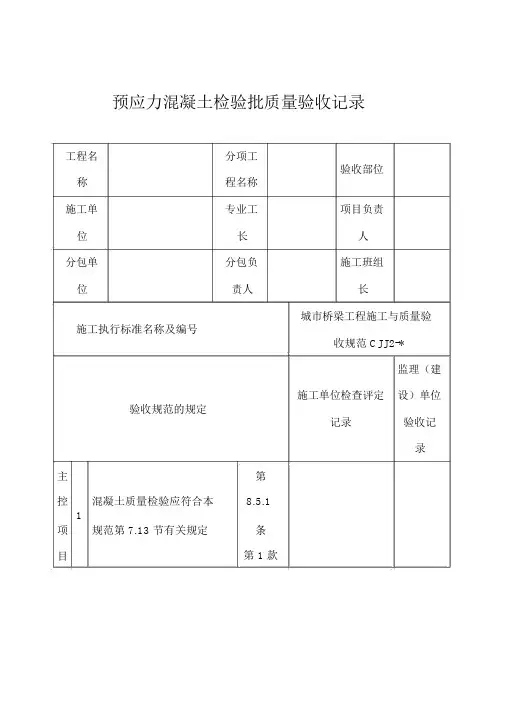

预应力混凝土检验批质量验收记录工程名分项工验收部位称程名称施工单专业工项目负责位长人分包单分包负施工班组位责人长城市桥梁工程施工与质量验施工执行标准名称及编号收规范 CJJ2-*监理（建施工单位检查评定设）单位验收规范的规定记录验收记录主第控混凝土质量检验应符合本8.5.11项规范第 7.13 节有关规定条目第 1 款预应力筋进场检验应符合8.5.2 2本规范第 8.1.2 条规定条第 1 款第预应力筋用锚具、夹具和连8.5.3 3 接器进场检验应符合本规条范第 8.1.3 条规定第 1 款第预应力筋的品种、规格、数8.5.4 4量必须符合设计要求条第 1 款预应力筋张拉和放张时，混第凝土强度必须符合设计规8.5.5 5定；设计无规定时，不得低条于设计强度的 75%第 1 款孔道压浆的水泥浆强度秘第须符合设计规定，压浆时排8.5.7 6气孔、排水孔应有水泥浓浆条溢出第 1 款锚具的封闭保护应符合本8.5.87规范第8.4.8条第8款的规条定第 1 款允许偏预应力筋张拉项目实测值差L/5000 ，镦头束长 >20m且不大钢丝于 5钢同束L/3000 ，丝、长度束长 6～20 m且不大钢相对于 4绞差8束长 <6m2线符合设先张拉应力值计要求张张拉伸长率±6%法不超过断丝数总数的1%2，且不接头在同一平面内的大于轴线偏位1/10 直钢径筋4%短边，9 先中心偏位且不大张于 5法符合设张拉应力值计要求张拉伸长率±6%钢管道梁长方向30筋坐标梁高方向10后管道同排10110张间距上下排法符合设允张拉应力值计要求许张拉伸长率±6%偏每束一差丝，且每断丝断面不钢束滑丝超过钢数丝总数的 1%钢筋不允许预应力筋使用前应进行外第观质量检查，不得有弯折，8.5.9 1表面不得有裂纹、毛刺、机条械损伤、氧化铁锈、油污等第 1 款预应力筋用锚具、夹具和连第一接器使用前应进行外观质8.5.10般 2量检查，表面不得有裂纹、条项第 1 款机械损伤、锈蚀、油污等目预应力混凝土用金属螺旋第管使用前应按国家现行标8.5.113准《预应力混凝土用金属螺条旋管》JG/T3013 的规定进行第 1 款检验第锚固阶段张拉端预应力筋8.5.124的内缩量，应符合本规范第条8.4.6条规定第 1 款共实测点，其中合格点，不合格点，合格率 %施工单位检查项目专业质量检查员：项目专业质量（技术）负评定结果责人：年月日监理（建设）单位监理工程师（建设单位项目技术负责人）：验收结论年月日。

张拉施工检验批质量验收记录《张拉施工检验批质量验收记录》一、项目概况根据合同要求，在工程项目中进行了张拉施工检验批质量验收工作。

本次验收记录涵盖了工程项目的施工过程、检验批情况、质量验收结果等相关内容。

二、施工过程1.施工单位：建筑施工有限公司；2.工程名称：工程项目；3. 施工日期：xxxx年xx月xx日。

三、检验批情况1.检验批名称：张拉施工检验批；2. 检验批编号：xxxx；3.检验批包含的施工内容：a.张拉设备的调试；b.钢丝绳的张拉；c.张拉过程中的辅助设备安装；d.张拉过程中的施工员操作及施工安全等。

四、质量验收内容及结果1.张拉设备的调试a.验收内容：i.设备的基本参数设置是否符合要求；ii. 设备的安全控制系统是否正常工作；iii. 控制系统能否实时监测张拉过程中的张拉力数据等。

b.验收结果：经检验，张拉设备的调试工作合格。

2.钢丝绳的张拉a.验收内容：i.是否采用了符合国家标准的钢丝绳；ii. 钢丝绳的材质和直径是否符合设计要求；iii. 张拉过程中是否控制了张拉力的变化范围；iv. 张拉完成后，钢丝绳的应力是否合理分布等。

b.验收结果：经检验，钢丝绳的张拉质量符合设计要求。

3.张拉过程中的辅助设备安装a.验收内容：i.辅助设备的选型是否符合设计要求；ii. 辅助设备的安装是否符合施工规范；iii. 辅助设备与主要设备之间的连接是否安全可靠等。

b.验收结果：经检验，辅助设备安装合格。

4.张拉过程中的施工员操作及施工安全a.验收内容：i.施工员是否按照操作规程进行施工；ii. 施工员是否佩戴安全防护用品；iii. 施工场地是否符合安全生产要求等。

b.验收结果：经检验，施工员操作规范，施工安全符合要求。

五、质量验收结论经过以上内容的检验和验收，张拉施工检验批的质量验收结果如下：1.张拉设备的调试合格；2.钢丝绳的张拉质量符合设计要求；3.辅助设备安装合格；4.张拉过程中的施工员操作规范，施工安全符合要求。

预应力张拉记录（二）引言：在混凝土结构设计中，预应力张拉是一种常用的方法，通过预先施加拉应力，可以使混凝土结构在使用过程中承受更大的荷载。

为了保证预应力张拉的质量和安全性，需要进行详细的记录和监测。

本文将对预应力张拉记录进行进一步阐述，包括记录的目的、流程和要求等内容。

概述：预应力张拉记录是对预应力张拉过程中的各项数据进行记录和汇总的过程。

记录的目的是为了确保预应力张拉过程中的安全性和质量，并为后续的施工提供参考。

预应力张拉记录的内容包括预应力张拉力的施加情况、应力锚具的使用情况以及张拉过程中的监测数据等。

正文内容：1.预应力张拉力的施加情况1.1张拉力的大小和施加方式1.2张拉过程中的变形和位移监测1.3张拉应力的调整与控制2.应力锚具的使用情况2.1锚具的选择与安装2.2锚具的稳定性和可靠性2.3锚具的保护与维护3.张拉过程中的监测数据3.1拉力与应力的监测3.2变形和位移的监测3.3温度和湿度的监测4.张拉过程中的控制与调整4.1预应力张拉的时机与周期4.2温度和湿度的控制4.3施力过程中的调整与修正5.张拉结果的记录和分析5.1张拉力和应力的记录和分析5.2变形和位移的记录和分析5.3张拉结果的评估和判定总结：预应力张拉记录是保证预应力张拉过程质量和安全性的重要环节，准确记录并分析各项数据对于后续工程的施工和使用具有重要的指导意义。

通过对预应力张拉记录的详细阐述，可以提高预应力张拉过程的质量和效率，确保混凝土结构的安全可靠性。

同时，合理的记录和分析也为相关技术人员提供了参考和依据，对于进一步完善与提高混凝土结构设计具有积极的推动作用。

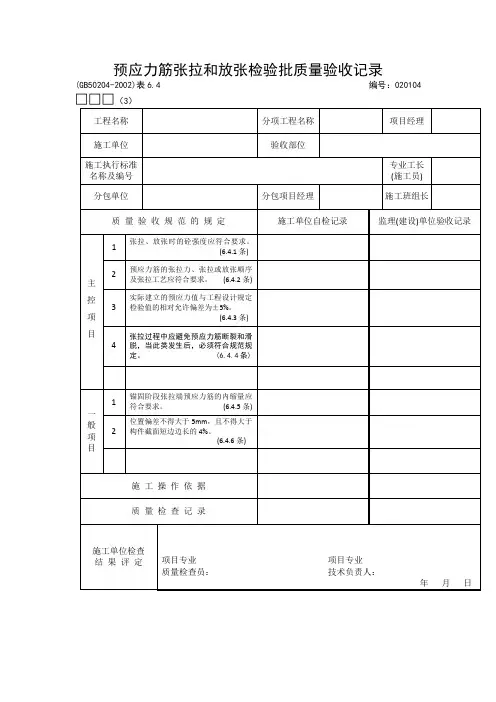

预应力筋张拉和放张检验批质量验收记录(50204-2002)表 6.4 编号：020104□□□（3）020104□□□（3）说明主控项目6.4.1预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75%。

检查数量：全数检查。

检验方法：检查同条件养护试件试验报告。

6.4.2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：1、当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝土结构设计规范》50010的规定；2、张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；3、后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；4、先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；5、当采用应力控制方法张拉时，应校核预应力筋的伸长值。

实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。

检查数量：全数检查。

检验方法：检查张拉记录。

6.4.3预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。

检查数量：对先张法施工，每工作班抽查预应力筋总数的1%，且不少于3根；对后张法施工，在同一检验批内，抽查预应力筋总数的3%，且不少于5束。

检验方法：对先张法施工，检查预应力筋应力检测记录；对后张法施工，检查见证张拉记录。

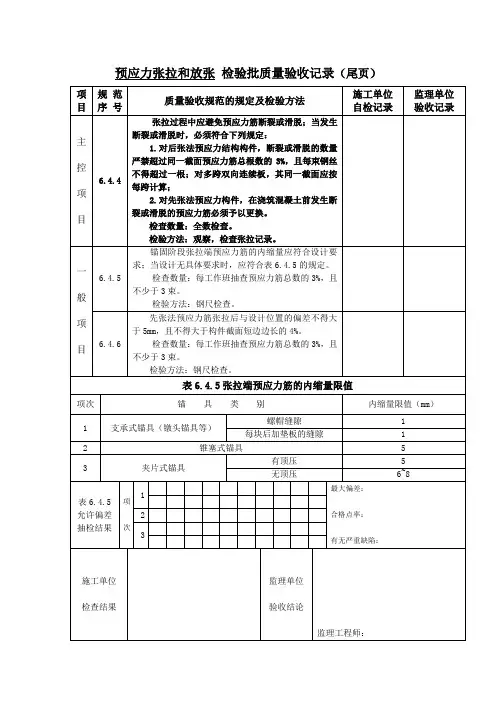

6.4.4张拉过程中应避免预应力筋断裂或滑脱；当发生断裂或滑脱时，必须符合下列规定：1、对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；2、对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。

检查数量：全数检查。
