全程图解主板初学菜鸟们必看

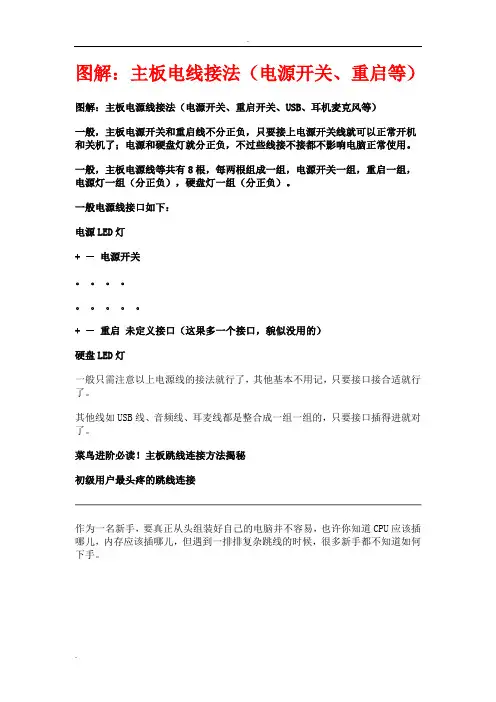

图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。

一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。

一般电源线接口如下：电源LED灯+ －电源开关。

+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。

其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。

菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

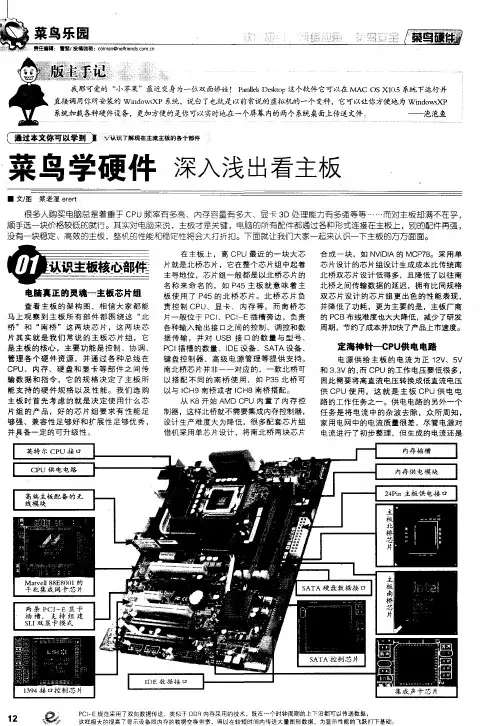

电脑主板图文详解认识主机板「主机板」( Motherboard )不算电脑里最先进的零组件，但绝对是塞最多东西的零组件。

事实上，现在新的主机板简直像怪物，上面可能有数十个长长短短、大大小小、圆的方的、各式各样的插槽。

即使我已经见过不下百张的主机板，仍然会惊讶于一张板子怎么能塞这么多东西，更可怕的是，东西还一年比一年多。

平台的概念在电脑零件组中，主机板扮演的是一个「平台」( Platform )的角色，它把所有其他零组件串连起来，变成一个整体。

我们常说CPU象大脑一样，负责所有运算的工作，而主机板就有点像脊椎，连接扩充卡、硬盘、网络、音效、键盘、鼠标器、打印机等等所有的周边，让CPU可以掌控。

所以玩电脑的人，常会在意「板子稳不稳」，因为主机板连接的周边太多，若稳定性不够就容易出现各种灵异现象。

CPU不够快，顶多人笨一点算得慢，但脊椎出毛病就不良于行了。

当然，CPU还是最重要的零件，CPU挂了，就像本草纲目所记载的：「脑残没药医」。

目前全世界最大的主机板厂通通都在台湾 (生产线当然在大陆) ，所以一定要好好认识一下台湾之光，但就像最前面说的，现在主机板上实在塞太多东西，每个插槽都是一种规格，有自己的历史和技术。

这篇主要是讲一个「综观」，各插槽的技术会在对应零组件里详细说明，出现一堆英文缩写请别在意。

废话不多说，我们挑一张目前最新的主机板做介绍，大家一起感谢微星提供两张P35 Platinum 供小弟任意解体，幸好，在本专题中没有一张主机板死亡。

主机板外观这是目前新的主机板的模样， 看起来密密麻麻跟鬼一样。

你电脑里装的可能没这么高级, 花样也不一定这么多，但某些东西是每一张主机板都会有的。

pI1hcnSA ■t-.lln -J先把一定会有的东西框出来标号，依序做介绍。

1.CPU插槽(CPU Socket):首先，主机板一定有个插槽放CPU不同的主机板通常会有不同的CPU插槽造型，以支持不同的CPU而即使插槽造型一样，主机板也不一定都能支持，这跟CPU或主机板的世代交替，或是厂商自己划分产品定位有关。

電腦主板圖文詳解認識主機板「主機板」（Motherboard）不算電腦裏最先進的零組件，但絕對是塞最多東西的零組件。

事實上，現在新的主機板簡直像怪物，上面可能有數十個長長短短、大大小小、圓的方的、各式各樣的插槽。

即使我已經見過不下百張的主機板，仍然會驚訝于一張板子怎麼能塞這麼多東西，更可怕的是，東西還一年比一年多。

平臺的概念在電腦零件組中，主機板扮演的是一個「平臺」（Platform）的角色，它把所有其他零元件串連起來，變成一個整體。

我們常說CPU像大腦一樣，負責所有運算的工作，而主機板就有點像脊椎，連接擴充卡、硬碟、網路、音效、鍵盤、滑鼠、印表機等等所有的周邊，讓CPU可以掌控。

所以玩電腦的人，常會在意「板子穩不穩」，因為主機板連接的周邊太多，若穩定性不夠就容易出現各種靈異現象。

CPU不夠快，頂多人笨一點算得慢，但脊椎出毛病就不良於行了。

當然，CPU還是最重要的零件，CPU掛了，就像本草綱目所記載的：「腦殘沒藥醫」。

目前全世界最大的主機板廠通通都在臺灣（生產線當然在大陸），所以一定要好好認識一下臺灣之光，但就像最前面說的，現在主機板上實在塞太多東西，每個插槽都是一種規格，有自己的歷史和技術。

這篇主要是講一個「綜觀」，各插槽的技術會在對應零元件裏詳細說明，出現一堆英文縮寫請別在意。

廢話不多說，我們挑一張目前最新的主機板做介紹，大家一起感謝微星提供兩張P35 Platinum供小弟任意解體，幸好，在本專題中沒有一張主機板死亡。

主機板外觀這是目前新的主機板的模樣，看起來密密麻麻跟鬼一樣。

你電腦裏裝的可能沒這麼高級，花樣也不一定這麼多，但某些東西是每一張主機板都會有的。

先把一定會有的東西框出來標號，依序做介紹。

1.CPU插槽（CPU Socket）：首先，主機板一定有個插槽放CPU，不同的主機板通常會有不同的CPU插槽造型，以支援不同的CPU，而即使插槽造型一樣，主機板也不一定都能支持，這跟CPU或主機板的世代交替，或是廠商自己劃分產品定位有關。

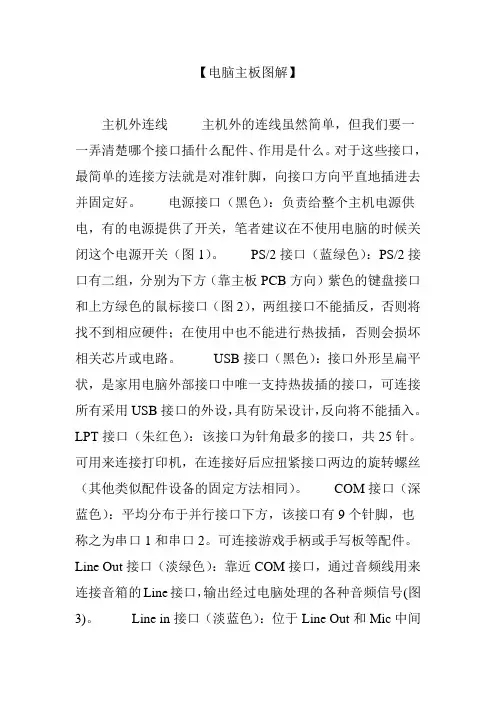

【电脑主板图解】主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。

一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。

一般电源线接口如下：电源LED灯+ —电源开关0 0 0 00 0 0 0 0+ —重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了0其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”至V跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线” 0看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人， 相信谁也确定不了。

图解电脑主板一、硬件其实不神秘现在电脑早已不是什么稀罕物了，但你是否了解你的电脑呢？你是否知道硬件上那些密密麻麻芯片的作用呢？如果说CPU是PC的大脑，电源是PC的心脏，那么主板就是PC的神经系统。

可以说主板是所有硬件的基础，是它将各个硬件连接起来，并保证这些硬件可以按部就班的工作。

由于承担着大量复杂的工作，因此主板上元件的复杂程度也是所有硬件中数一数二的，但却很少有普通玩家了解主板上各个元件的功能，这对于一个DIY玩家是坚决不被允许的。

今天笔者就为大家介绍一下主板上各个元件的功能特点，希望通过笔者的介绍大家可以了解更多的硬件知识，成为一个真正的硬件高手。

二、主板主要元件概述【A】 CPU插槽，目前Intel和AMD的处理器均采用这种ZIP零阻力接口设计。

另外CPU接口附近通常会留出较低的空间以保证高端热管散热器的安装。

【B】内存接口，此位置专门为安装内存所使用，一般普通主板只拥有4个内存插槽，高端主板会增加至6个，而某些集成主板只有2个甚至1个。

安装时需要将内存装进同一颜色插槽才能实现双通道及三通道。

【C】 PCI-E 16x接口，这款拥有三条PCI-E 16x接口，并都采用蓝色以方便识别。

目前PCI-E接口主要为安装显卡使用，而3条PCI-E接口则意味着这款主板最多能同时安装3块显卡，当然只有狂热的游戏发烧友才会这么干。

【D】 PCI接口，这款主板拥有两条PCI接口，并都采用黑色涂装，PCI接口目前主要为安装网卡、声卡等设备。

【E】 PCI-E 1X接口，这块主板板载两条PCI-E 1X接口，此接口250MB/s的带宽远高于普通PCI接口的133MB/s，目前PCI-E 1X主要用于安装扩展卡，如声卡、网卡等。

【F】北桥芯片，散热片低下是主板的北桥芯片。

北桥的主要功能是为CPU、内存、PCI-E接口之前提供互相通信，而在某些集成主板中，北桥内还集成了显示核心。

【G】南桥芯片，南桥芯片的主要功能是控制PCI接口、集成声卡、USB接口等设备。

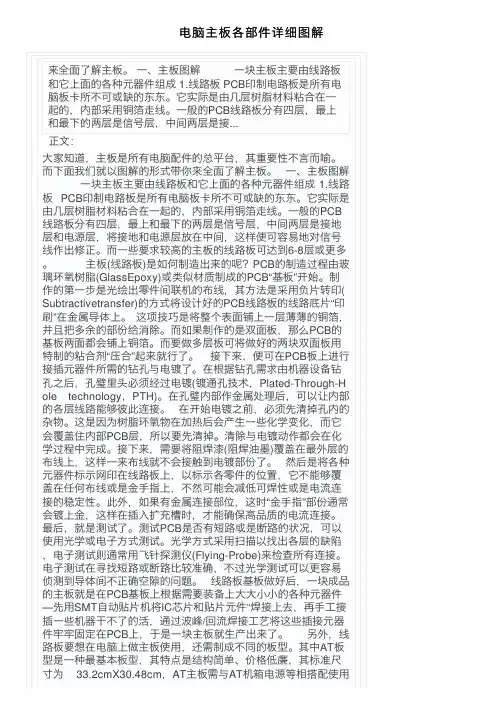

电脑主板各部件详细图解来全⾯了解主板。

⼀、主板图解 ⼀块主板主要由线路板和它上⾯的各种元器件组成 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由⼏层树脂材料粘合在⼀起的，内部采⽤铜箔⾛线。

⼀般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接...正⽂：⼤家知道，主板是所有电脑配件的总平台，其重要性不⾔⽽喻。

⽽下⾯我们就以图解的形式带你来全⾯了解主板。

⼀、主板图解 ⼀块主板主要由线路板和它上⾯的各种元器件组成 1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由⼏层树脂材料粘合在⼀起的，内部采⽤铜箔⾛线。

⼀般的PCB 线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

⽽⼀些要求较⾼的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第⼀步是光绘出零件间联机的布线，其⽅法是采⽤负⽚转印( Subtractivetransfer)的⽅式将设计好的PCB线路板的线路底⽚“印刷”在⾦属导体上。

这项技巧是将整个表⾯铺上⼀层薄薄的铜箔，并且把多余的部份给消除。

⽽如果制作的是双⾯板，那么PCB的基板两⾯都会铺上铜箔。

⽽要做多层板可将做好的两块双⾯板⽤特制的粘合剂“压合”起来就⾏了。

接下来，便可在PCB板上进⾏接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧⾥头必须经过电镀(镀通孔技术，Plated-Through-H ole technology，PTH)。

在孔璧内部作⾦属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产⽣⼀些化学变化，⽽它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。
