滤筒式除尘器 标准

滤筒式除尘器标准

摘要:本标准规定了滤筒除尘器的定义、类型和型号规格、安装方式、技术要求、试验方法、检验方法、检验规则、标志、包装、运输、储存等。

1、范围

本标准规定了滤筒除尘器的定义、类型和型号规格、安装方式、技术要求、试验方法、检验方法、检验规则、标志、包装、运输、储存等。

本标准适合用于以合成纤维无纺滤料、纸质滤料，及以合成纤维无纺滤料、纸质滤料为基材为覆膜滤

料制成的过滤元件的滤筒式除尘器的设计和制造。

本标准不适用于防爆型。

2、引用标准

下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准各方应探讨使用所列标准最新版本的可能性。

GB699－1988 优质碳素结构钢技术条件

GB700－1988 碳素结构钢

GB702－1986 热轧圆钢和方钢尺寸、外形、重量、及允许偏差

GB704－1988 热轧扁钢尺寸、外形、重量、及允许偏差

GB706－1988 热轧工字钢尺寸、外形、重量、及允许偏差

GB912－1989 碳素结构钢和低合金结构钢热轧薄钢板和钢带

GB985－1988 气焊、手工氩弧焊及气体保护焊焊接缝坡口原基本形式和尺寸

GB3091－1993 低压流体输送用镀锌焊接钢管

GB3092－1993 低压流体输送用焊接钢管

GB3274－1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带

－－1993 固定式钢宣梯、钢斜梯、工业防护栏杆、和工业平台

GB8162－1987 结构用无缝钢管

GB8163－1987 输送液体用无缝钢管

GB8923－1988 涂装前钢材表面锈蚀等级和除锈等级

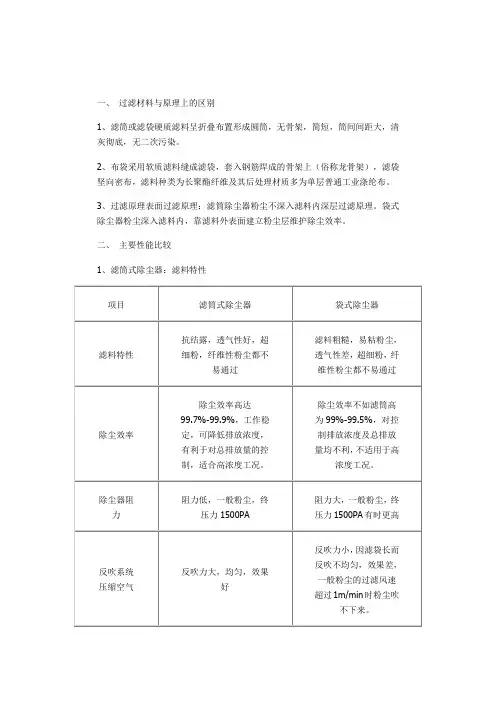

一、 过滤材料与原理上的区别

1、滤筒或滤袋硬质滤料呈折叠布置形成圆筒，无骨架，简短，筒间间距大，清灰彻底，无二次污染。

2、布袋采用软质滤料缝成滤袋，套入钢筋焊成的骨架上（俗称龙骨架），滤袋坚向密布，滤料种类为长聚酯纤维及其后处理材质多为单层普通工业涤纶布。

3、过滤原理表面过滤原理：滤筒除尘器粉尘不深入滤料内深层过滤原理。袋式除尘器粉尘深入滤料内，靠滤料外表面建立粉尘层维护除尘效率。

二、 主要性能比较

1、滤筒式除尘器：滤料特性

项目 滤筒式除尘器 袋式除尘器

滤料特性 抗结露，透气性好，超细粉，纤维性粉尘都不易通过 滤料粗糙，易粘粉尘，透气性差，超细粉，纤维性粉尘都不易通过

除尘效率 除尘效率高达99.7%-99.9%，工作稳定，可降低排放浓度，有利于对总排放量的控制，适合高浓度工况。 除尘效率不如滤筒高为99%-99.5%，对控制排放浓度及总排放量均不利，不适用于高浓度工况。

除尘器阻力 阻力低，一般粉尘，终压力1500PA 阻力大，一般粉尘，终压力1500PA有时更高

反吹系统压缩空气 反吹力大，均匀，效果好 反吹力小，因滤袋长而反吹不均匀，效果差，一般粉尘的过滤风速超过1m/min时粉尘吹不下来。 漏风率 设备开口少，漏风率小于2% 设备开口多，漏风率5%，甚至更高

外形尺寸与重量 安装与组合外形尺寸很小，重量轻可单元组合，并可与组风机组成机组，除尘器上部无工作面安装方便，占用空间小。 外形庞大，笨重，为单体设备，主风机为散件，安装占用空间大，上部须留3M高抽袋空间

设备维修与管理、使用寿命 滤筒在工作及反吹的不断交换运动中，无机械磨损，使用寿命长，有时可达数年。拆滤筒不须任何工具，拆装方便。 滤为与骨架在工作与反吹时一吸一鼓，不断摩擦，损伤滤料严重，换滤袋繁琐，费钱费力又产生二次污染。

三、 经济性的比较

项目 滤筒式除尘器 袋式除尘器

VDY-2000型滤筒除尘器

使

用

说

明

书

目 录

一、设备简介------------------------------------------------------3

二、VDY-2000型滤筒除尘器设备参数----------------------------------3

三、工作原理------------------------------------------------------3

四、滤筒除尘器的特点----------------------------------------------3

五、操作说明-------------------------------------------------- 4

六、维修及保养----------------------------------------------------4

一、设备简介

VD系列型滤筒除尘器是经过多年的设计和使用经验，并结合国外先进过滤技术生产的一种高效节能的粉尘净化设备。广泛应用于机械加工、化工生产、建筑制造、医药生产、家具生产和五金电子加工等行业的除尘。

二、VDY-2000型滤筒除尘器设备参数

三、工作原理

VDY型滤筒除尘器的主要构造是由除尘室、脉冲反吹清灰系统和风机组成。当含尘空气进入除尘室后，被圆筒形的滤筒材质阻隔，亚微米以上的粉尘被阻留在滤筒外表面上，过滤净化后的气流就从滤筒中心排出。阻留在滤筒外表和滤筒上的粉尘，经过一段时间的聚集，达到一定程度时由时间继电器控制反吹阀开始接受指令工作，间歇对滤筒的气流出口端向滤筒中心发出可调脉冲反吹，滤筒受到压力达~的脉冲反吹气流冲击而震动，将附着在滤筒外表和滤筒上的粉尘抖落，使滤筒过滤净化空气的能力有顺序的恢复到初始的状态。

脉冲式滤筒除尘器的原理及特点

一、脉冲式滤筒除尘器的原理：

1、设有进风口、滤筒、出风口、气包、脉冲控制仪、喷吹阀、喷吹管等，滤筒是由聚脂纤维折叠、卷制而成，其下端封闭，上端中心正对喷吹管下口。

2、含尘气体由进风口进入除尘器后，气流速度减慢，粗颗粒脱离气流沉降到集尘室内，细微粉尘随气流穿过滤筒时被阻于滤筒外表面，洁净气体由出风口排出。

3、当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管高速喷出，同时诱导数倍于喷射气量的周围空气进入滤筒，并由内向外快速射出，将滤筒外表面的粉尘吹下落入集尘室内，由放灰斗排出。

4、除尘器清灰采用脉冲喷吹方式，既做到了彻底清灰，又不伤害滤筒，使滤筒使用寿命得以保障。清灰过程由脉冲控制仪自动控制，可采用压力差控制或时间控制。

二、脉冲式滤筒除尘器的特点：

1、滤筒亚微米级过滤，过滤精度高，滤筒易于更换。

2、自动脉冲清灰系统定时清理附着于过滤器避免粉尘，降低过滤器风阻，提高除尘效率。

3、除尘器内置节能风机，配以独特的涡轮，吸风量打、吸力强劲运行稳定，安全，电器部分采用施耐德，西门子等知名。

4、单台除尘器，多进气口和出气口，便于多个除尘点除尘。 5、可根据粉尘特性，选择不同滤料的滤筒，过滤器采用垂直安装方式，反吹效果相比其他安装方式更为有效。

6、主机箱体内部附有吸引材料，降噪效果明显;可安装于任何场所，无需担忧噪音干扰。

7、设备底部安装逸动式脚轮，方便移动至客户所需位置固定;设备左右侧均设有吸风口，可根据需求选择。更换滤芯单人即可操作完成。
