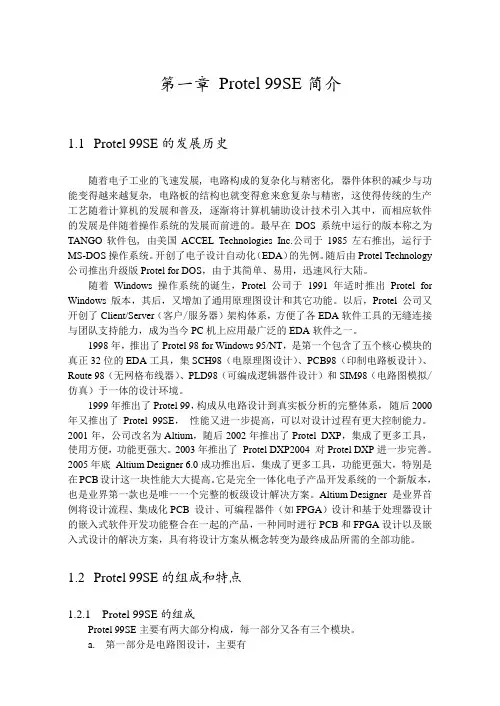

第一章 Protel 99SE简介
1.1 Protel 99SE的发展历史
随着电子工业的飞速发展, 电路构成的复杂化与精密化, 器件体积的减少与功能变得越来越复杂, 电路板的结构也就变得愈来愈复杂与精密, 这使得传统的生产工艺随着计算机的发展和普及, 逐渐将计算机辅助设计技术引入其中，而相应软件的发展是伴随着操作系统的发展而前进的。最早在DOS系统中运行的版本称之为TANGO软件包, 由美国ACCEL Technologies Inc.公司于1985左右推出, 运行于MS-DOS操作系统。开创了电子设计自动化（EDA）的先例。随后由Protel Technology公司推出升级版Protel for DOS，由于其简单、易用，迅速风行大陆。
随着Windows操作系统的诞生，Protel公司于1991年适时推出Protel for
Windows版本，其后，又增加了通用原理图设计和其它功能。以后，Protel公司又开创了Client/Server（客户/服务器）架构体系，方便了各EDA软件工具的无缝连接与团队支持能力，成为当今PC机上应用最广泛的EDA软件之一。
1998年，推出了Protel 98 for Windows 95/NT，是第一个包含了五个核心模块的真正32位的EDA工具，集SCH98（电原理图设计）、PCB98（印制电路板设计）、Route 98（无网格布线器）、PLD98（可编成逻辑器件设计）和SIM98（电路图模拟/仿真）于一体的设计环境。
1999年推出了Protel 99，构成从电路设计到真实板分析的完整体系， 随后2000
年又推出了 Protel 99SE， 性能又进一步提高，可以对设计过程有更大控制能力。2001年，公司改名为Altium，随后2002年推出了Protel DXP，集成了更多工具，使用方便，功能更强大。2003年推出了 Protel DXP2004 对Protel DXP进一步完善。2005年底 Altium Designer 6.0成功推出后，集成了更多工具，功能更强大，特别是在PCB设计这一块性能大大提高。它是完全一体化电子产品开发系统的一个新版本，也是业界第一款也是唯一一个完整的板级设计解决方案。Altium Designer 是业界首例将设计流程、集成化PCB 设计、可编程器件（如FPGA）设计和基于处理器设计的嵌入式软件开发功能整合在一起的产品，一种同时进行PCB和FPGA设计以及嵌入式设计的解决方案，具有将设计方案从概念转变为最终成品所需的全部功能。
第２７卷第１２期

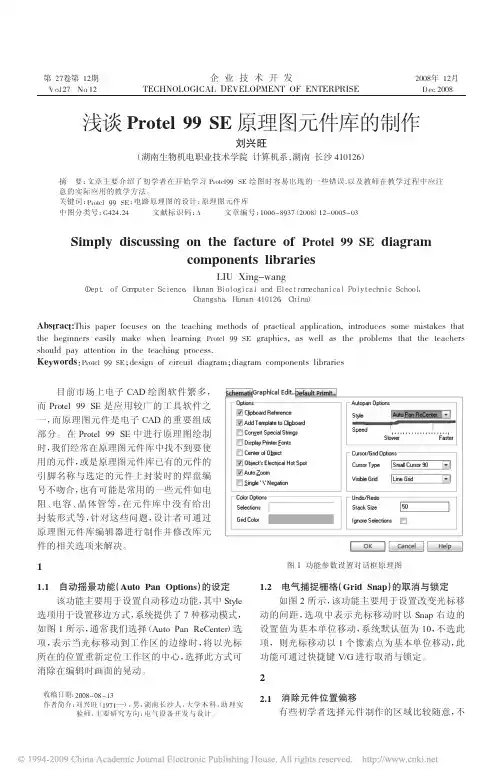

图1功能参数设置对话框原理图摘要：文章主要介绍了初学者在开始学习Protel99SE绘图时容易出现的一些错误,以及教师在教学过程中应注意的实际应用的教学方法。关键词：Protel99SE；电路原理图的设计；原理图元件库中图分类号：G424.24文献标识码：A文章编号：1006-8937（2008）12-0005-03
Ａｂｓｔｒａｃｔ:Thispaperfocusesontheteachingmethodsofpracticalapplication,introducessomemistakesthatthebeginnerseasilymakewhenlearningProtel99SEgraphics,aswellastheproblemsthattheteachersshouldpayattentionintheteachingprocess.Ｋｅｙｗｏｒｄｓ：Protel99SE；designofcircuitdiagram；diagramcomponentslibraries浅谈Protel99SE原理图元件库的制作
（湖南生物机电职业技术学院计算机系，湖南长沙410126）
SimplydiscussingonthefactureofProtel99SEdiagram
componentslibraries
LIUXing-wang
（Ｄｅｐｔ．ｏｆＣｏｍｐｕｔｅｒＳｃｉｅｎｃｅ，ＨｕｎａｎＢｉｏｌｏｇｉｃａｌａｎｄＥｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌＰｏｌｙｔｅｃｈｎｉｃＳｃｈｏｏｌ，Ｃｈａｎｇｓｈａ，Ｈｕｎａｎ４１０１２６，Ｃｈｉｎａ）收稿日期：2008-08-13作者简介：刘兴旺（1971—），男，湖南长沙人，大学本科，助理实验师，主要研究方向：电气设备开发与设计。刘兴旺企业技术开发TECHNOLOGICALDEVELOPMENTOFENTERPRISE２００８年１２月Ｄｅｃ．２００８第２７卷第１２期Ｖｏｌ．２７Ｎｏ．１２
Protel实训报告
题 目： 单片机实验板的PCB设计
班 级： 09电信
姓 名： 沈志洋
指导教师： 赵欣
湖北轻工职业技术学院 学号
分数 湖北轻工职业技术学院 Ｐｒｏｔｅｌ实训报告
2
完成日期：2010年 12月25日
目录
第一章 概述 ........................................................................................................................ 3
第二章 原理图 .................................................................................................................... 4
第三章 PCB图纸 ................................................................................................................. 8
第四章 总结与体会 .......................................................................................................... 11
第五章 附录 ...................................................................................................................... 12
第 1 页 布线是整个PCB设计中最重要的工序。这将直接影响着PCB板的性能好坏。在PCB的设计过程中，布线一般有这么三种境界的划分：
首先是布通，这时PCB设计时的最基本的要求。如果线路都没布通，搞得到处是飞线，那将是一块不合格的板子，可以说还没入门。
其次是电器性能的满足。这是衡量一块印刷电路板是否合格的标准。这是在布通之后，认真调整布线，使其能达到最佳的电器性能。
接着是美观。假如你的布线布通了，也没有什么影响电器性能的地方，但是一眼看过去杂乱无章的，加上五彩缤纷、花花绿绿的，那就算你的电器性能怎么好，在别人眼里还是垃圾一块。这样给测试和维修带来极大的不便。布线要整齐划一，不能纵横交错毫无章法。这些都要在保证电器性能和满足其他个别要求的情况下实现，否则就是舍本逐末了。
布线时主要按以下原则进行：
①．
一般情况下，首先应对电源线和地线进行布线，以保证电路板的电气性能。在条件允许的范围内，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系
是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm，最细宽度可达0.05～0.07mm，电源线一般为1.2～2.5mm。
对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用（模拟电路的地则不能这样使用）
②． 预先对要求比较严格的线（如高频线）进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
③． 振荡器外壳接地，时钟线要尽量短，且不能引得到处都是。时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积，而不应该走其它信号线，以使周围电场趋近于零；
④． 尽可能采用45º的折线布线，不可使用90º折线，以减小高频信号的辐射；（要求高的线还要用双弧线）
⑤． 任何信号线都不要形成环路，如不可避免，环路应尽量小；信号线的过孔要尽量少；
