汽油泵的检修技术要求

汽车发电机检修步骤与技术要求

集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

汽车发电机检修步骤与技术要求序号 作业项目 操作步骤 技术要求

1 拆解发电机 分解前端盖、带轮、转子、后端盖、整流调压器；取出定子；拆下电刷架，取出电刷总成。

2 检查定子 1、检查定子表面

2、检查导线表面。

3、检测定子绕组是否断路。

4、检测定子绕组是否搭铁。 1、定子表面不得有刮痕，

2、导线表面不得有碰伤、绝缘漆剥落现象。

3、用万用表检查绕组引线之间的导通性，如果不通应更换定子。

4、用万用表检查绕组引线和定子铁心之间的导通性，如果导通应更换定子。

3 检查转子 1、检查转子和集电环表面。

2、转子绕组是否搭铁。

3、检查转子绕组是否断路及短路。 1、转子表面不得有刮痕，否则表明轴承松旷，应更换前后轴承。

2、集电环表面应光洁平整，两集电环之间的槽内不得有油污和异物。

3、用万用表检查集电环与转子之间的电阻，其数值应为∞，否则为有搭铁故障。

4、用万用表检查两集电环之间的电阻，其数值应为3～4Ω。大于此值，表明有断路故障；小于3Ω时，说明有短路故障。

4 检查二极管 1、检查二极管正向电阻：

2、检查二极管反向电阻：

3、检查励磁二极管：

若以上各测量值若与标准不符，必须更换二极管底板。

1、将万用表的负表笔接二极管底板上的粗螺栓，正表笔依次接与定子绕组相接的各结合点。

2、将万用表正表笔接散热架（负极），负表笔依次与各结合点相接。

3、将万用表负表笔接二极管底板上的细螺栓，正表笔依次接各结合点。

4、每次测量的电阻值均须为50～80Ω。

5 检查电刷及电刷架 1、检查电刷表面。

2、检查电刷架。

3、检测电刷高度。 1、电刷表面如有油污应用于布擦拭干净，电刷在电刷架内应滑动自如。

2、电刷架不得有裂纹、弹簧折断或锈蚀现象，否则应更换。

招标邀请号：

华能海南发电股份有限公司

华能东方电厂

检修电源箱及就地控制箱

招标文件

第三卷 技术规范

买 方：华能海南发电东方电厂

设计方：

卖 方：

日 期：

目 录

1、总则 ..................................................................................................................... 1

2、设备规范 ............................................................................................................. 1

3、设计条件与环境条件 ........................................................................................ 1

4、技术要求 ............................................................................................................. 3

5、质量保证与试验 ................................................................................................. 4

6、包装，运输和储存 ............................................................................................ 5

- 1 - 调节阀检修流程

一. 基本要求

1．外观、零部件齐全，装配关系正确，紧固件不得有松动现象，整体清洁。

2．执行机构气密的密封性，在5分钟时间内薄膜气室中的压力下降不得超过2.5Kpa。

二. 调节阀填料更换要求

1．调节阀大修时必须更换所有填料，对重要阀门填料更换要做详细记录。

2．取出填料压盖，挖尽填料，将填料腔及阀杆上的粘附物清除干净。

3．检查阀杆的滑动部分有无损伤，填料腔有无腐蚀现象。

4．凡带注油器的阀门，应卸下注油器，彻底清洗注油器及阀杆上的灯笼套，待填料装完后，再加注新的调节阀油脂。

5．新的填料在装入前，要保持干净，注意防止灰尘或杂物进入，否则阀杆在运行过程中易受损伤。

6．带状填料的剪切，应沿轴向按45度斜面剪切，切头应能完全吻合，保证填料内外径与原规格一致。

7．填料在装入时，应一圈一圈的装，每圈填料必须在装到位后再装后一圈，且填料的切口应相互错开90度～120度（四分之一圈到三分之一圈）。

8．填料装满压紧压盖后，填料压盖必须留有足够的高度余量（总高度的三分之二）为宜。

9．取出“V”型填料的最上圈，加入新的填料（禁油阀在加入新添料前应使用四氯化碳清洗填料和填料腔）。

10.一般高温填料使用石墨环或石墨编织填料，介质为高温高压时一定要使用带加强镍丝的高压填料，而且须用两种填料混合使用（如高压石墨编织填料与高压碳纤维编织填料）。

三．调节阀检修流程：

1. 在调节阀解体之前，检修人员应详细了解具体检修内容，了解调节阀在运行中存在的问题并记录在检修记录上面。在检修中，如发现实际情况与任务单内容不符，应立即向检修负责人提出。

2. 拆解阀门前，先对阀门结构大致有个了解。先拆除HALF以脱离执行机构。然后拆除阀体上阀盖螺丝。拆解时要小心，以免碰伤阀内件。

3. 解体后阀门上的所有小备件，包括阀内件及螺栓螺母都要放在周转箱内。

4. 由清洗组人员对周转箱内的阀内件用柴油或其他介质进行清洗，并擦干净阀体等部件。

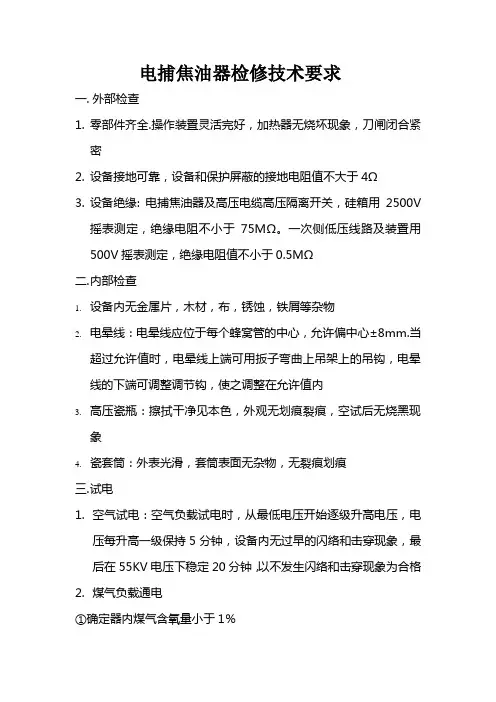

电捕焦油器检修技术要求

一. 外部检查

1. 零部件齐全.操作装置灵活完好，加热器无烧坏现象，刀闸闭合紧密

2. 设备接地可靠，设备和保护屏蔽的接地电阻值不大于4Ω

3. 设备绝缘: 电捕焦油器及高压电缆高压隔离开关，硅箱用2500V摇表测定，绝缘电阻不小于75MΩ。一次侧低压线路及装置用500V摇表测定，绝缘电阻值不小于0.5MΩ

二. 内部检查

1. 设备内无金属片，木材，布，锈蚀，铁屑等杂物

2. 电晕线：电晕线应位于每个蜂窝管的中心，允许偏中心±8mm.当超过允许值时，电晕线上端可用扳子弯曲上吊架上的吊钩，电晕线的下端可调整调节钩，使之调整在允许值内

3. 高压瓷瓶：擦拭干净见本色，外观无划痕裂痕，空试后无烧黑现象

4. 瓷套筒：外表光滑，套筒表面无杂物，无裂痕划痕

三. 试电

1. 空气试电：空气负载试电时，从最低电压开始逐级升高电压，电压每升高一级保持5分钟，设备内无过早的闪络和击穿现象，最后在55KV电压下稳定20分钟，以不发生闪络和击穿现象为合格

2. 煤气负载通电

①确定器内煤气含氧量小于1％ ②确认箱内温度为80-100℃

③通电时从最低电压开始逐级升高电压，电压每升高一级保持5分钟，直至电压接近最高操作电压，并在此电压下稳定2小时，以不发生闪咯和击穿现象为合格
