夏普复印机部分故障代码详解

夏普复印机部分故障代码详解

夏普复印机部分故障代码详解

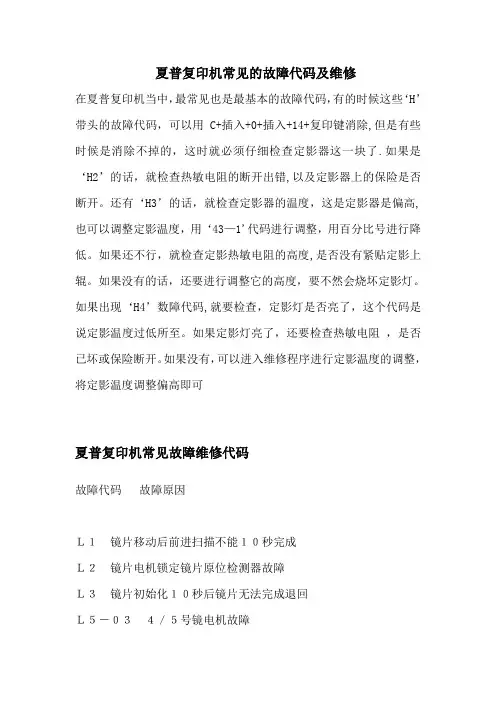

L1 镜片移动后前进扫描不能10秒完成

L2 镜片电机锁定镜片原位检测器故障

L3 镜片初始化10秒后镜片无法完成退回

L5-03 4/5号镜电机故障

L5-04 4/5号镜电机MHPS故障

L5-05 镜头电机故障

L6 旋转纸匣检测器RC电机故障

L8 电源频率异常

H2 热敏电阻开路

H3 热辊温度过高

H4 热辊温度过低

H5 下热辊定影保险开路

H6 下热辊温度保险开路

U1 后备电池电压过低

U2 存储器累计检查出错

U3 AE传感器故障

U4 ADU故障

U5-00ADF通讯故障

U5-01 A电机故障

U5-02 B电机故障

U5-03 阻力传感器故障

U5-04 排出传感器故障

EE-EL 显影剂过深

EE-EU 显影剂过浅

F2-02 碳粉电机故障

F3-12 主机上纸匣提升电机故障

F3-22 主机下纸匣提升电机故障。 夏普SF复印机故障代码表

故障代码

故障原因

Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障

Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障

Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障

Ｌ６旋转纸匣检测器ＲＣ电机故障

Ｌ８电源频率异常

Ｈ２热敏电阻开路

Ｈ３热辊温度过高

Ｈ４热辊温度过低

Ｈ５下热辊定影保险开路

Ｈ６下热辊温度保险开路

Ｕ１后备电池电压过低

Ｕ２存储器累计检查出错

Ｕ３ＡＥ传感器故障

Ｕ４ＡＤＵ故障

Ｕ５－００ＡＤＦ通讯故障

Ｕ５－０１Ａ电机故障

Ｕ５－０２Ｂ电机故障

Ｕ５－０３阻力传感器故障

Ｕ５－０４排出传感器故障

ＥＥ－ＥＬ显影剂过深

ＥＥ－ＥＵ显影剂过浅

Ｆ２－０２碳粉电机故障

Ｆ３－１２主机上纸匣提升电机故障

Ｆ３－２２主机下纸匣提升电机故障 一、进入方法

维修代码方式内部代码方式机型举例

C 插入0 插入C Ca 0 C SF1118/1025/AR161 # 插入C 插入# 插入0 C AR275/AR255

P * C * P * 0 C M350/M450

C 浓度C 浓度C 浓度C 倍率AR158

二、代码

注：并不是每种代码都适用于每种机型

主码子码介绍

70 01 显示热敏电阻阻值

70 02 显示热敏电阻变化范围

70 03 热敏电阻变化范围下限设定

70 04 热敏电阻变化范围上限设定

70 05 显示预热时间

70 06 操作面板按键开关输入信号检查

70 07 曝光灯检测

70 08 双面(ADU)不检测模式设定

70 09 显示总复印张数

70 10 镜头锁定位置设定

71 01 双面ADU走纸检测

71 02 50%, 100%, 200% 自动复印

71 03 纸路走纸检测

73 ** 进稿器(RADF)计数器设定

74 ** 双面(ADU)计数器设定

75 01 装订计数器设定

75 02 载体更换周期数计数设定

75 03 鼓更换周期数计数设定

80 01 显影器单元不检测模式设定

80 02 显示或修改[25-2]TD传感器目标电压

80 06 AE传感器增益设定 80 09 缺省（デフォルト;default)值自动设定

81 ** 显示或修改总计数器[22-05]

82 ** 显示或修改当前保养计数器[22-01]（小人指示灯点亮）

84 01 清除总复印张数计数器[22-05]

85 ** 显示或修改当前载体印张计数器[22-06],[22-01](小太阳灯点亮)

88 01 清除全部内存储器

89 01 清除全部计数器键入'1'按复印键

89 02 清除键操作码.记忆数据键入'2'按复印键

90 01 显示[47]AE传感器增益数据

80V *** 60V ***

75V *** 55V ***

70V *** 50V ***

65V *** 45V ***

90 10 过程控制数据显示

STD ID：75 MARK：98 MAK BA 164

BASE1：0 BASE2：0 BASE3：0

BASE4：0 BASE5：0 BASE6：0

BASE7：0 IDPAT1：0 IDPAT2：0

IDPAT3：0 IDPA T4：0 IDPAT5：0

IDPAT6：0 IDPA T7：0

92 01 SARM -- EEPROM 数据传送

92 02 EEPROM -- SARM 数据传送

L8 01 零交叉脉冲检测出错（主板、电源板、连线）

CE 00 发生其他通信故障（确认NETWORK CABLE正确安装）

01 未安装打印网卡（AR-NC5J）或网卡不良（打NIC CONFIG

PAGE页看NIC板本）

02 未找到指定的邮件服务器、FTP服务器（确认NETWORK

CABLE正确安装、网络用TCP/IP协议、在WEB PAGE 中确认PC地址、DNS地址） 03 图像发送时指定服务器没有应答（确认NETWORK CABLE正确安装、服务器正常）

04 输入的FTP服务器帐户名或密码无效

05 输入的FTP服务器的目录无效

EE EL 显影剂调整故障（墨粉过多、SIM25-2）

EU 显影剂调整故障（墨粉不足）

PF 00 收到RIC复印禁止信号

CH亮：门未关，主板闪烁：显影器未装、主板

夏普数码复印机用户模式及维修模式的进入方法

推荐AR-158X/ 158S/ 158/ 158F

用户模式的进入方法：持续按住浓度中的淡键5秒钟，用数字键输入功能号，按开始键，选择设定代码，复印数量显示窗口显示“--”，持续按浓度中的淡键退出用户模式。

维修模式的进入方法：[C]键→曝光方式选择键→[C]键→曝光方式选择键，进入主代码和子代码→功能项选择→执行调整模拟代码时输入调整值，按[C]键中止操作，返回到上一层，[CA]退出维修模式状态。

AR-163N/ 201N/ 206N/ 1818/ 1820

用户模式的进入方法：持续按住浓度中的淡键5秒钟，直到倍率显示窗口显示“--”，用数字输入程序代码，按[开始]键进入，持续按住浓度中的淡键完成设置，机器显示回到复印机数量显示。

维修模式的进入方法：[C]键→[插入]键→[0]键→[插入]键→主代码→[开始]键→子代码→[开始]键，按[插入]键可以进行模拟代码切换，按[CA]键退出维修模式状态。

AR-2616/ 2718/ 2818/ 2820/ M160/ M205/ M209

用户模式的进入方法：持续按住浓度中的淡键5秒钟，直到倍率显示窗口显示“--”，用数字输入程序代码，按[开始]键进入，持续按住浓度中的淡键完成设置，机器显示回到复印机数量显示。

维修模式的进入方法：[#]键→[插入]键→[C]键→[插入]键→主代码→[开始]键→子代码→[开始]键，按[插入]键可以进行模拟代码切换，按[CA]键退出维修模式状态。 模拟代码进入方式: # 插入 C 插入

1 1 扫描(读取)组飓以及控制回路的确认

1 2 扫描(读取)组件内的传感器、检测器以及相关回路的动作确认

2 1 SPF组件以及控制回路的动作确认

2 2 SPF组件内的传感器、检测器以及相关回路的动作确认

2 3 SPF组件负载测试以及控制回路的动作确认

3 2 确认分页品内传感器、检测器以及相关回路的动作确认

3 3 分页器负载测试以及控制回路的动作确认

3 6 分页器整理导板的位置调整

3 7 移动托盘的动作调整3 11 移位品的动作确认

4 2 选购件纸盒的传感器、检测器以及相关回路的动作确认

4 3 选购件纸盒负载测试以及控制回路的动作确认

5 1 操作部指示灯、LCD以及控制回路的动作确认

5 2 定影灯以及控制回路的动作确认

5 3 复印灯以及控制回路的动作确认

6 1 纸张输送系统负载测试（离合器、电磁阀）以及控制回路的动作确认

6 2 风扇马达以及控制回路的动作确认

7 1 老化动作条件设定

7 6 间歇老化周期设定

7 8 预热时间的显示设定

8 1 复印模式的显影偏压以及控制回路的动作确认和调整

8 2 复印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 3 复印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8 10 打印模式的显影偏压以及控制回路的动作确认和调整

8 11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8 12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8 13 FAX方式的显影偏压以及控制回路的动作确认和调整 8 14 FAX方式的主充电器栅极电压（High状态）以及控制回路的动作确认

8 15 FAX方式的主充电器栅极电压（Low状态）以及控制回路的动作确认

9 1 双面器负载（马达）测试以及控制回路的动作确认

9 4 双面器马达的转速调整

9 5 双面器马达的把向转换时间调整

10 0 墨粉电机以及控制回路的动作确认

14 0 进行自诊U2／PF以外的故障解除

16 0 进行自诊断U2故障的解除

17 0 进行自诊断PF故障解除

21 1 设定保养维护周期

22 1 确认各部位的计数值

22 2 确认总卡纸张数、故障次数

22 3 确认卡纸部位以及各部位卡纸次数

22 4 确认故障（自诊断）履历

22 5 确认各组件的ROM版本

22 7 显示主操作人代码

22 8 确认装订器、SPF、扫描组件使用次数

22 9 确认各给纸区域的使用次数

22 10 确认系统配置

22 12 确认SPF卡纸部位及各部位卡纸次数

22 19 显示扫描方式计数值

24 1 清除卡纸计数器、故障计数器、卡纸履历、故障履历

24 2 清除各给纸区域计数24 3 清除装订器、SPF、扫描计数

24 4 保养维护计数器复位

24 5 恢复载体计数器

24 6 便复印计数器复位

24 7 清除感光鼓校正计数器

24 9 清除打印计数
